汽车钢板弹簧有限元分析三维建模

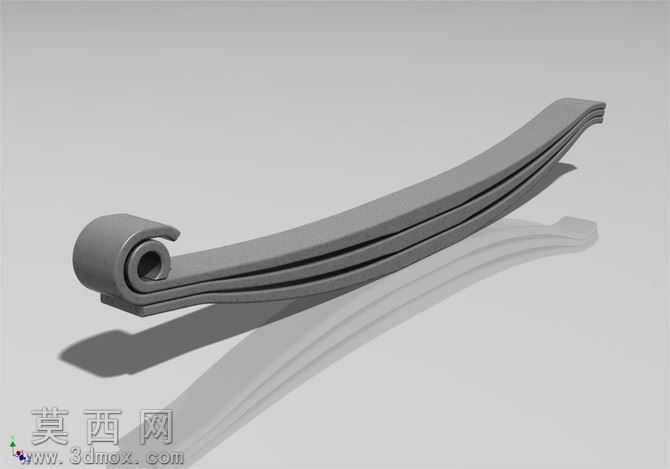

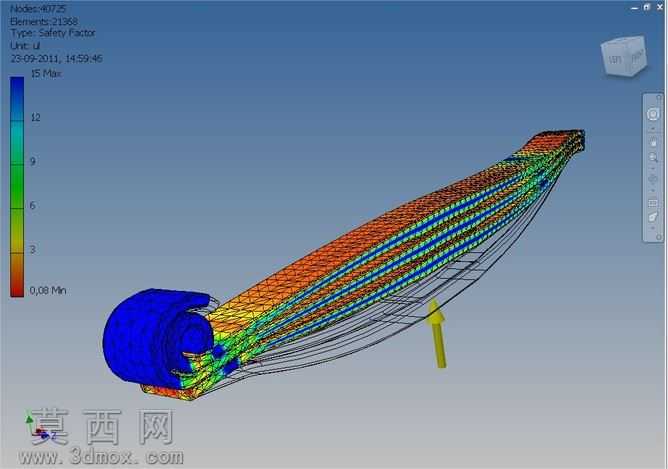

本作品针对汽车用钢板弹簧（叠板弹簧）完成完整的三维建模与有限元分析全流程设计，建模阶段依据钢板弹簧的实际叠层结构特征，逐片还原簧片的弧形轮廓、端部卷耳结构以及各簧片间的层叠装配关系，精准还原不同长度簧片的排布逻辑与接触贴合面形态，保证三维模型与实物结构的几何一致性。在建模过程中充分考虑钢板弹簧实际工作时的受力约束特征，对卷耳位置的铰接约束、簧片中部的载荷施加位置做了精准的几何定位，为后续有限元分析提供准确的模型基础。材质设定上根据汽车钢板弹簧常用的弹簧钢材料属性，赋予模型对应弹性模量、泊松比、屈服强度等力学参数，确保仿真计算的材料属性贴合实际工程应用场景。有限元分析阶段对模型进行合理的网格划分，在应力集中的卷耳位置、簧片接触边缘位置做网格加密处理，平衡计算精度与运算效率，通过施加工况对应的竖直方向载荷，模拟钢板弹簧实际承载时的受力状态，最终通过云图直观呈现不同位置的应力分布、安全系数区间，从云图色彩梯度可以清晰识别低应力区域与高应力风险区域，其中卷耳位置、簧片中部接触区域的应力变化规律完全符合钢板弹簧实际工作的力学特性。整个设计过程将二维图纸的参数信息转化为可用于力学仿真的三维模型，既验证了钢板弹簧结构设计的合理性，也可用于指导后续的结构优化、材料选型以及工艺设计，通过可视化的仿真结果直观展现弹性元件在载荷作用下的力学响应，为汽车悬架系统的弹性部件设计提供可靠的三维仿真参考，模型完整还原了钢板弹簧从几何外形到力学性能的全维度特征，可用于工程设计验证、教学演示等多种场景。
