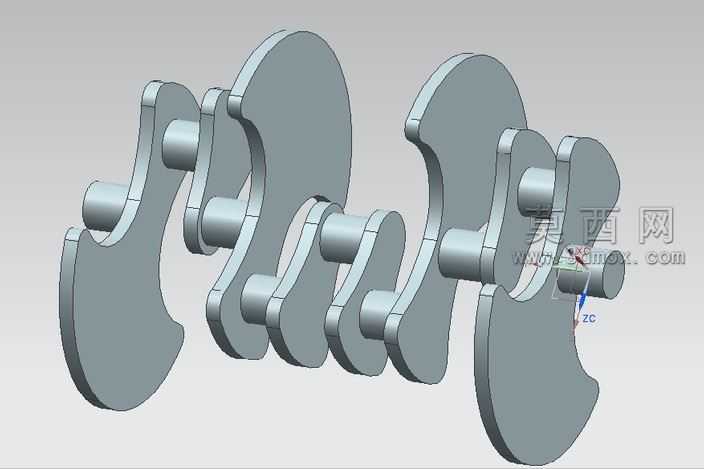

近似结构多缸发动机曲柄轴三维设计

本作品为动力系统核心传动部件曲柄轴的近似三维建模成果，建模过程围绕曲柄轴的实际功能逻辑展开，首先梳理多缸曲柄轴的排布规律，确定各曲柄销、主轴颈、平衡块的相对位置关系，保证各曲拐的相位角符合动力输出的做功顺序要求，从结构根源上保障动力传递的平顺性基础。建模阶段以回转类特征为基础，先完成主轴颈与曲柄销的同轴、偏心回转体构建，严格控制各轴段的直径比例与轴向间距，匹配轴类部件的装配公差逻辑；随后逐次构建连接主轴颈与曲柄销的曲柄臂结构，再延伸设计出对应位置的平衡配重块，平衡块的外轮廓采用平滑过渡的异形曲面设计，既保证运转过程中抵消曲柄销与连杆活塞组往复惯性力的配重需求，也避免尖锐棱角带来的应力集中问题。建模全程对各连接位置做圆角过渡处理，所有轴段与曲柄臂、平衡块的衔接处均采用平滑相切的曲面衔接，还原实际机加工零件的工艺特征，避免直角结构带来的应力缺陷。材质设定上选用发动机曲轴常用的高强度合金结构钢材质，渲染时赋予模型均匀的金属哑光质感，清晰呈现各结构的轮廓边界与曲面过渡关系，无过度夸张的反光效果干扰结构展示。模型整体采用对称式排布逻辑，从端部主轴颈开始，依次排布对应各气缸的曲拐结构，每个曲拐单元由两侧主轴颈、连接曲柄臂、偏心曲柄销与对应平衡块组成，各单元轴向对齐保证整体回转轴线的同轴度，还原真实曲柄轴的装配基准要求。本次近似设计在保留曲柄轴核心功能结构的基础上，对部分非关键细节做简化处理，既清晰展现曲柄轴将活塞往复直线运动转化为回转运动的核心结构原理，也通过规整的建模逻辑保证模型结构的合理性，可用于动力系统结构原理展示、机械传动教学演示等场景，直观呈现曲柄轴的组成结构与工作逻辑。
