轮式割草机配套橡胶车轮三维设计

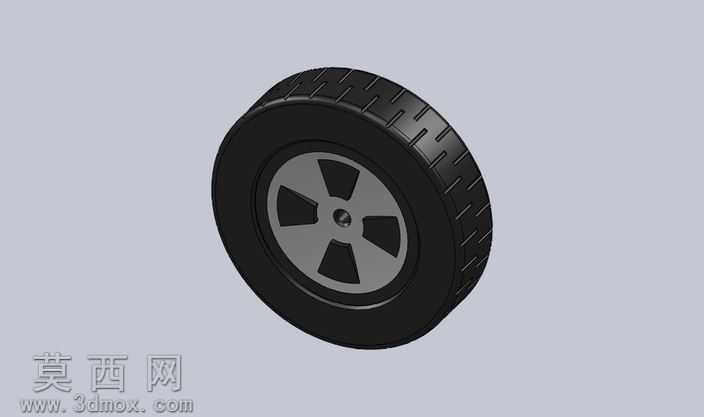

本作品为轮式割草机配套的行走车轮三维建模成果，建模过程以SolidWorks为核心工具，遵循机械零部件设计的规范逻辑完成全流程构建。建模初期先梳理车轮的功能需求：作为小型园林割草机的行走承载部件，需要兼顾草地行走的抓附力、轮体轻量化、装配便捷性三大核心要求，因此在结构设计上做了针对性规划。首先完成轮胎部分的建模，采用旋转凸台命令生成轮胎的基础环形基体，参考小型园林设备轮胎的通用胎纹规格，通过拉伸切除与圆周阵列命令生成胎面的块状防滑纹路，纹路深度设置为3mm，既保证在草地行走时可以嵌入草层获得足够抓地力，避免割草机作业时出现打滑偏移，又不会因纹路过深导致轮体转动阻力过大。轮胎材质设置为耐磨丁腈橡胶，渲染时调整材质的粗糙度参数至0.75，还原橡胶材质的哑光磨砂质感，同时添加轻微的凹凸纹理映射，模拟真实橡胶轮胎表面的细微颗粒触感。轮辋部分采用一体式塑料结构设计，以旋转命令生成轮辋的环形基体，中心位置设计直径8mm的装配轴孔，轴孔边缘做1mm的倒角处理，消除装配时的锐边干涉，方便与割草机的行走轴快速对接。轮辐部分采用五辐式对称结构，通过拉伸凸台生成单根辐条后，以中心轴为基准做圆周阵列完成全部辐条构建，辐条厚度设置为4mm，在保证轮辋整体结构强度、可以承载割草机整机重量与作业震动的前提下，尽可能去除多余材料，实现轮体轻量化，降低割草机行走时的动力损耗。轮辋材质设置为耐冲击聚丙烯塑料，渲染时调整材质光泽度至0.3，还原硬质塑料的半哑光质感，辐条与轮辋衔接处做R2的圆角过渡，避免应力集中导致轮体在长期颠簸使用中出现开裂问题。整体装配阶段采用同轴心与端面重合的配合关系，将轮胎与轮辋完成装配，保证两者的同轴度误差控制在0.1mm以内，避免轮体转动时出现偏心晃动。渲染阶段采用工作室柔和光源环境，添加轻微的环境反射效果，多角度展示车轮的胎纹细节、轮辋结构与装配效果，模型同时导出了STL通用格式，可直接用于3D打印验证，也可导入其他三维软件进行割草机整机的装配模拟，为小型园林设备的行走系统设计提供可直接复用的标准化零部件参考。
