立式法兰输出行星减速机三维结构设计

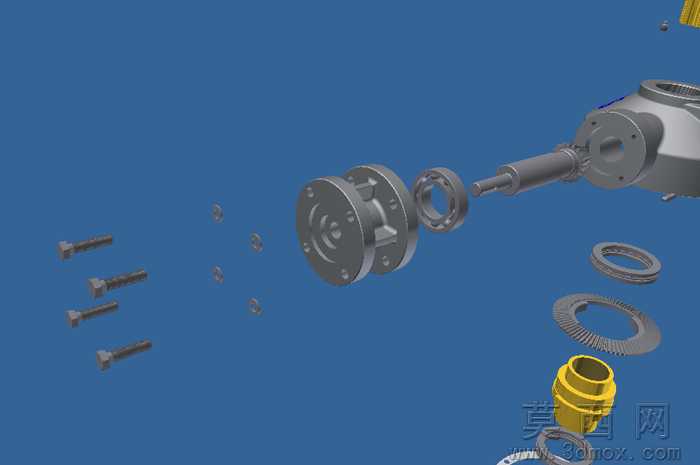

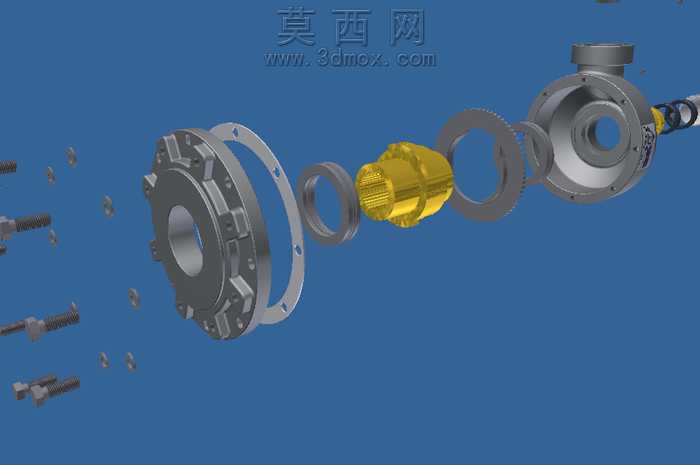

本作品为立式法兰输出型行星减速机的三维参数化模型，整体采用同轴式布局设计，输入轴与输出轴呈垂直正交排布，适配狭小安装空间的传动场景需求。建模阶段采用自顶向下的设计思路，先完成整体传动比、承载扭矩的参数核算，再拆分各级行星轮系、壳体、输入输出轴、连接法兰等独立零部件，通过布尔运算、特征阵列、参数化约束完成各零件的精准建模，所有配合面均按照机械加工公差要求预留装配间隙，保证虚拟装配时无干涉问题。渲染阶段采用哑光金属材质模拟减速机铸铁壳体的表面质感，对输入输出轴、连接法兰等精加工部位赋予高光金属材质，区分不同加工工艺的表面特征，背景采用低饱和度深蓝色突出模型主体结构，通过三点布光方案凸显壳体的曲面过渡、螺栓孔位、安装定位面的细节特征，整体渲染效果还原工业设备的真实质感。结构设计上，输入端采用侧置法兰连接结构，搭配定位销孔与螺栓紧固位，可直接与驱动电机完成对接；输出端采用立式凸缘法兰结构，端面均布安装孔位，可直接与负载设备连接固定；顶部设置圆柱形端盖结构，用于内部行星轮系的润滑密封与检修维护；壳体侧面预留工艺孔与紧固螺栓位，保证内部齿轮组件的装配精度与结构刚性。模型完整还原了行星减速机的内外结构特征，各级齿轮的模数、齿宽、行星轮排布均按照给定的承载参数设计，可承受1470N.m的额定输出扭矩，适配52毫米规格的安装对接尺寸，整体重量控制在54千克左右，兼顾传动效率与结构轻量化要求，可用于工业传动方案的布局验证、教学演示、产品选型参考等场景。
