三级展开式硬齿面齿轮减速机结构模型

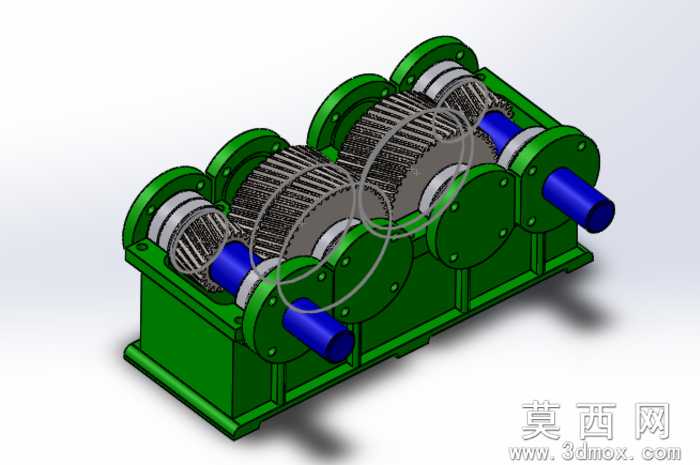

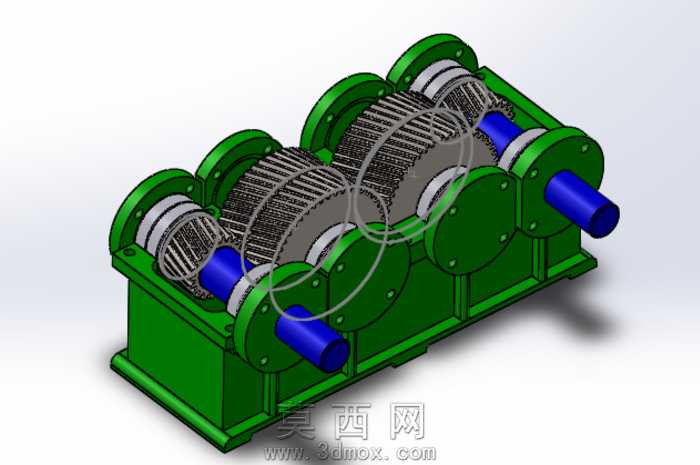

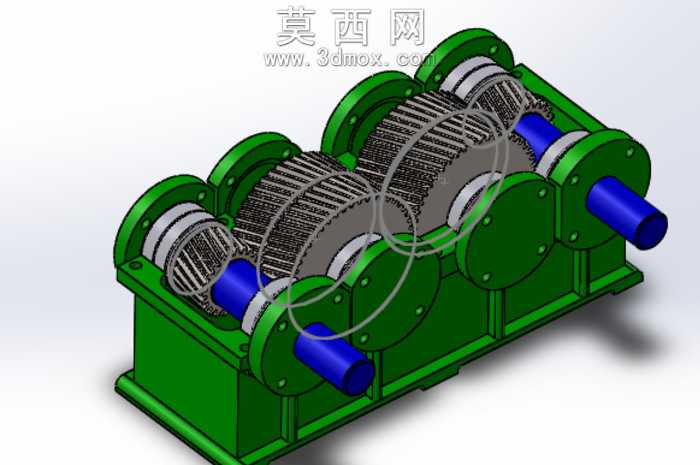

本模型为三级展开式硬齿面齿轮减速机，采用三维建模软件完成全参数化结构设计，完整还原了硬齿面减速机的内部传动逻辑与外部装配形态。建模过程中首先依据硬齿面齿轮传动的设计准则，确定各级齿轮的模数、齿数、传动比分配参数，依次完成输入轴、中间传动轴、输出轴的阶梯轴结构建模，针对轴上的键槽、轴肩、轴承安装位做了精准的尺寸匹配，保证轴系零件的装配同轴度符合设计要求。齿轮部分采用渐开线圆柱直齿建模，还原硬齿面齿轮的轮齿切削形态，对齿面、齿根圆角做了细节处理，清晰呈现三级齿轮依次啮合的传动路径，可直观展示动力从输入轴传入后，经过三级齿轮副减速增扭，最终从输出轴传出的完整传动过程。箱体采用剖分式铸造结构建模，还原了箱座、箱盖的连接法兰、轴承座孔、观察孔、起吊位、油位指示位的结构特征，箱体表面做了铸造质感的材质处理，轴承端盖、密封件、连接螺栓等标准件均按照机械设计标准完成建模装配，清晰呈现各部件的装配位置与配合关系。渲染阶段为箱体赋予深绿色工业漆材质，输入输出轴端采用深蓝色金属漆材质区分，齿轮、轴类传动部件赋予金属钢材质，通过光影调整突出内部轮齿啮合结构与外部箱体的轮廓层次，半透明的局部展示效果可清晰观察内部传动链的排布。设计过程中充分考虑硬齿面减速机的承载特性，各级齿轮采用对称布置形式，优化轴承受载情况，箱体的加强筋结构、轴承座的支撑厚度均按照重载传动的设计要求做了结构强化，整体模型结构完整，装配关系清晰，可用于减速机结构教学、传动方案演示、非标传动设备选型参考等场景，完整呈现了硬齿面减速机的结构组成与传动原理。
