橡胶切割专用带轮传动设备结构模型

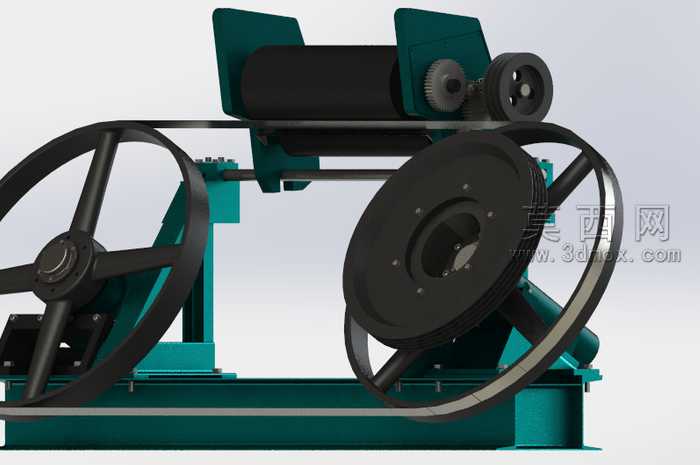

本模型为橡胶切割作业专用的带轮传动式切割设备三维结构，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计的装配逻辑，所有零部件均按照实际加工的尺寸比例进行1:1还原，无多余的冗余特征，各部件间的装配约束完全贴合真实设备的运动关系。模型整体以厚重的型钢焊接机架作为承载主体，机架部分采用深绿色金属漆材质进行渲染，表面添加了细微的磨砂质感与焊接接缝细节，还原了工业焊接机架的真实质感，机架底部设置有平整的安装底板，预留了设备固定的安装孔位，可直接用于后续的工程出图参考。设备的核心传动系统采用多级带轮传动结构，两个大直径辐条式带轮分别布置在机架前后两侧，带轮采用铸铁材质渲染，表面做了发黑氧化的质感处理，轮槽细节刻画清晰，传动皮带采用黑色橡胶材质，添加了细微的表面纹理与张紧形变效果，还原了皮带传动的真实状态。带轮的支撑轴系部分完整还原了轴承座、端盖、锁紧螺母等细节部件，轴承座采用铸铁质感，固定螺栓的细节均逐一建模，无简化省略。设备上部设置有切割执行机构的安装位，配套的驱动辊、调节手轮等部件均完整建模，手轮部分采用黑色电木与金属镶件结合的材质渲染，表面添加了防滑纹理细节，调节机构的丝杆、导轨部件也做了细致的结构还原，可直观展示切割间隙调节的运动逻辑。模型的渲染过程采用了工业产品常用的影棚布光方式，主光源从侧上方照射，突出金属部件的轮廓与材质质感，辅助光源补全暗部细节，避免出现死黑区域，整体渲染效果真实细腻，可直接用于方案展示、结构教学等场景。整个设计围绕橡胶切割的作业需求展开，采用带轮传动的结构可以获得较大的传动比，同时具备过载保护的特性，适配橡胶切割过程中可能出现的负载波动情况，厚重的机架结构可以有效降低设备运行过程中的振动，提升切割作业的稳定性，各传动部件的布局充分考虑了维护保养的便利性，带轮、轴承等易损件的拆装空间预留充足，符合工业设备的设计规范。
