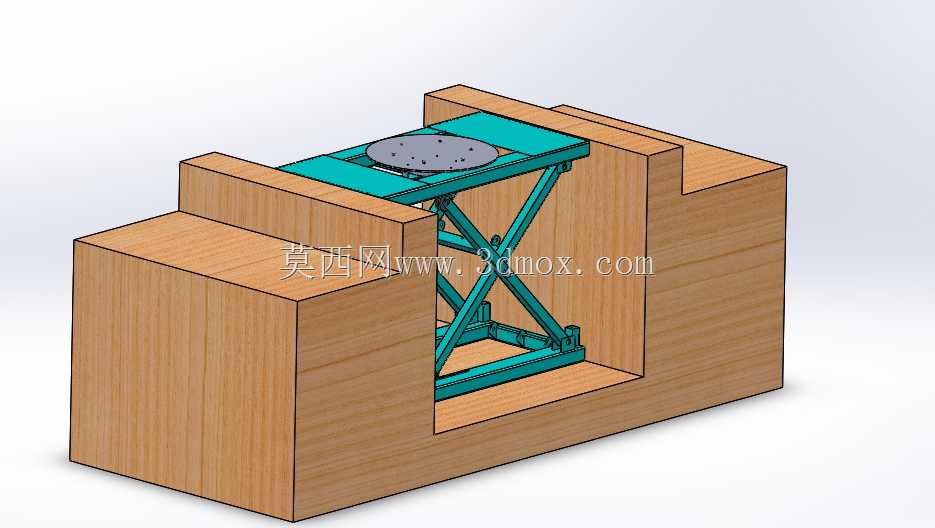

带旋转转盘结构的液压提升装置设计

　　在多工位物料转运、重型工件工序流转的车间作业场景中，带转盘的液压提升结构往往能解决单方向举升无法覆盖的工位对接痛点，这类结构常被集成在装配线旁、重型工装接驳位、仓储分拣重载点位，替代传统需要反复调整工件朝向的人工辅助工序，降低重型物料移位过程中的磕碰风险与作业强度。从结构功能逻辑来看，这套液压提升结构的核心分为两部分，下部的液压举升单元采用单缸直顶配合导向柱的承载形式，举升过程中导向柱会抵消偏载带来的侧向力矩，避免活塞杆受径向力导致密封件过早磨损，举升行程的上下极限位置预留了硬限位块，即使液压系统出现压力波动，也不会出现冲顶或者回落超程的问题。上部集成的转盘结构采用平面推力轴承配合回转支撑的承载设计，

　　可承载数吨级的工件重量实现360度任意角度旋转，转盘表面预留了标准化的T型槽安装位，可根据不同的工件装夹需求快速更换定位工装，不需要额外在转盘面钻孔加工，适配多规格工件的装夹固定需求。设计过程中优先考虑了安装边界的适配性，整体底座采用方形焊接钢结构，地脚螺栓孔的位置按照常规车间设备安装的混凝土地梁间距预留，不需要额外做特殊的地基处理，只要地面承载能力满足设备满载总重要求即可完成安装固定；设备整体的最大外轮廓尺寸在设计时控制在常规车间通道的通行宽度范围内，转台旋转时的最大回转半径不会超出底座边界，避免设备运行过程中与周边的线体、防护栏发生干涉。液压管路的排布全部采用隐藏式走线设计，所有高压胶管都布置在结构件的内侧空腔内，

　　既避免了车间作业过程中重物掉落砸坏管路，也能减少管路表面积攒的切削液、粉尘对管路外层的腐蚀，延长液压系统的维护周期。转盘的旋转阻尼可根据承载重量调整，轻载时可手动推动旋转，重载时可加装辅助驱动单元实现自动回转，不需要对原有主体结构做大规模改动，预留的安装接口可直接适配后续的自动化升级需求，对接生产线的自动上下料机械臂完成无人化作业。举升速度可通过液压系统的节流阀做无级调整，适配不同作业节拍的工位需求，在举升过程中液压锁会实时锁定油路位置，即使出现油管破裂的极端情况，举升平台也不会出现快速下坠的风险，满足车间作业的安全防护要求。
