橡胶加工用双辊炼胶设备三维结构

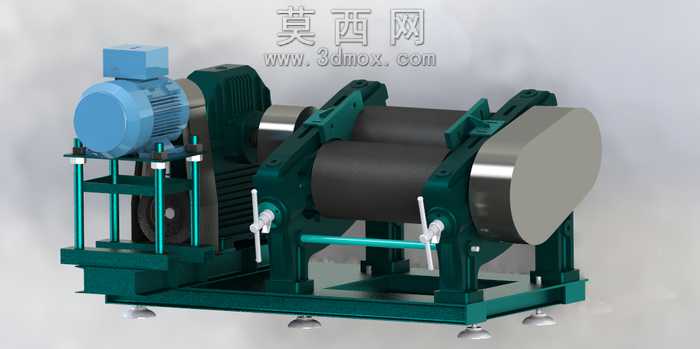

本模型为橡胶加工工序使用的双辊炼胶设备三维建模成果，建模过程严格遵循工业炼胶设备的实际设计规范，完整还原了设备的整体布局与各功能模块的装配关系。模型构建阶段首先完成主体机架的结构搭建，采用厚重的一体式铸造型腔式机架设计，保证辊压作业时机身的结构稳定性，底部设置可调式支撑脚结构，可实现设备安装时的水平校准，抵消作业过程中的振动传导。传动系统部分完整还原了驱动电机、减速传动机构与辊筒的连接结构，驱动电机采用标准卧式工业电机造型，配套带传动与齿轮减速的二级传动结构，精准还原传动路径的布局，保证动力传递路径的合理性。核心作业部件为两个平行排布的钢制辊筒，辊筒表面做光滑金属材质处理，两侧设置间隙调节手轮结构，可通过手轮调节两辊之间的工作间隙，适配不同炼胶工序的辊距需求，手轮旁设置刻度标识结构，直观体现间隙调节的量化参考。设备的防护与操作结构也做了细致还原，传动侧设置安全防护罩结构，避免传动部件外露带来的安全隐患，辊筒上方设置挡料架结构，防止炼胶过程中胶料从辊侧溢出，机架上的操作杆、紧固件、管线排布都按照实际设备的装配逻辑完成建模。材质渲染阶段，机架部分采用深绿色工业漆材质，还原重型工业设备的涂装质感，电机部分做蓝灰色涂装与散热筋的金属质感区分，辊筒部分采用高抛光镀铬金属材质，体现辊面的光滑耐磨特性，手轮、调节杆等操作件做亮面金属材质处理，支撑脚采用橡胶垫与金属底座结合的材质表现，不同部件的材质区分清晰，能够直观展现设备的材质构成与外观特征。整体建模过程兼顾了结构准确性与视觉表现效果，各部件的装配关系符合机械设计的公差与装配逻辑，可用于橡胶加工设备的结构展示、教学演示以及相关产线的布局参考，完整呈现了开炼式炼胶设备的典型结构特征与功能布局。
