电机驱动式工业橡胶泵三维结构设计

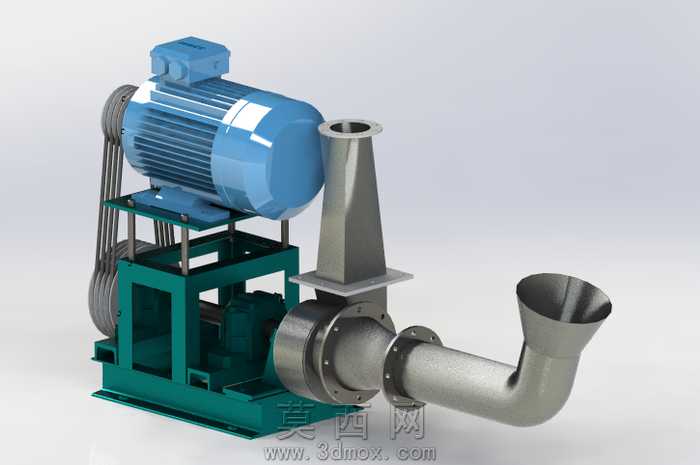

本作品为工业用橡胶泵的完整三维建模成果，建模过程严格遵循机械设计规范，先从核心功能部件入手搭建整体装配逻辑：首先完成驱动端异步电动机的建模，还原电机外壳的散热筋结构、接线盒细节、端盖安装定位特征，确保电机安装尺寸与机架的适配精度；其次搭建带传动机构，精准还原皮带轮的轮槽结构、三角带的张紧装配关系，保证传动比匹配泵体的额定工作转速要求。泵体部分重点建模橡胶过流腔体、金属连接法兰、弯形出料管与进料喇叭口结构，对法兰的螺栓孔位、密封面结构做了精准还原，同时设计了方管焊接式机架结构，还原机架的支撑立柱、安装底板、电机安装垫板的焊接装配关系，确保整体结构的支撑强度符合工业设备的承重要求。材质渲染阶段，为电机外壳赋予蓝色工业漆材质，还原漆面的哑光质感与轻微反光效果；为机架赋予深绿色金属漆材质，模拟焊接机架的涂装效果；为泵体过流部件、管道结构赋予磨砂不锈钢金属材质，还原金属表面的细微颗粒质感与金属反光特性；为三角带赋予黑色橡胶材质，还原橡胶的哑光弹性质感；为法兰螺栓赋予镀锌亮面金属材质，区分不同部件的材质差异提升真实感。设计过程中充分考虑设备的实际装配逻辑，所有部件的配合公差、安装定位关系均符合通用机械装配规范，带传动的张紧调节预留了合理的安装空间，泵体与机架的连接位置设置了减震安装位，出料弯管的角度设计兼顾流体输送阻力与现场安装适配性，进料喇叭口的扩口结构可有效降低进料阻力提升输送效率，整体模型可直接用于设备结构展示、装配工艺模拟、工程出图参考等场景，完整还原了工业橡胶泵从驱动端到执行端的全部结构细节。
