立式带座回转支承轴承安装支座

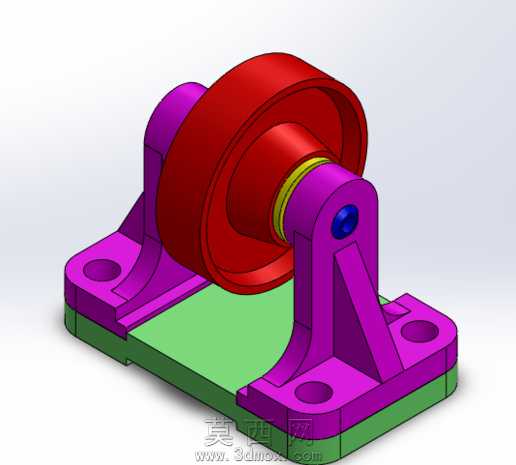

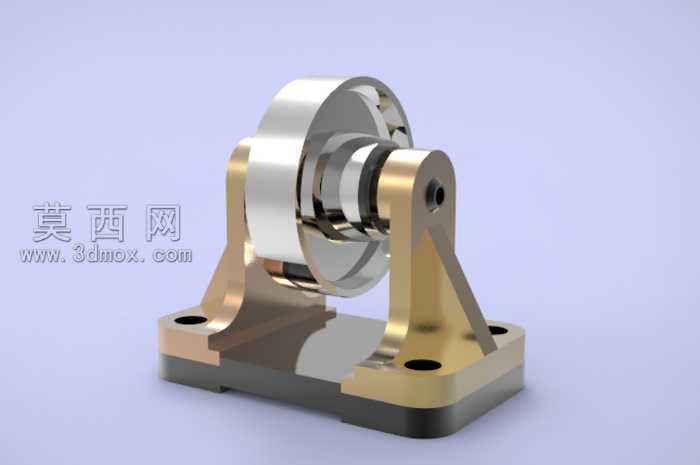

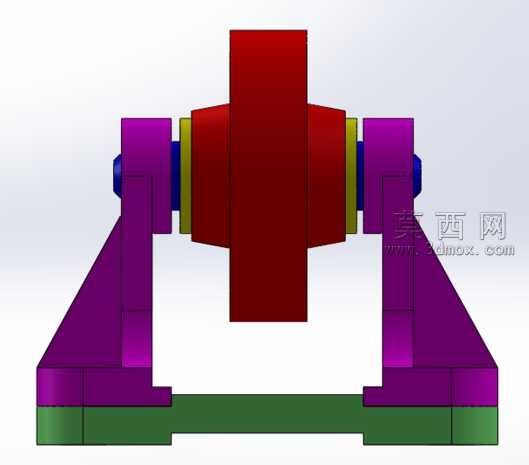

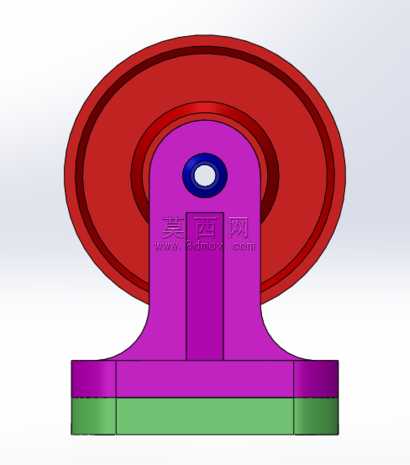

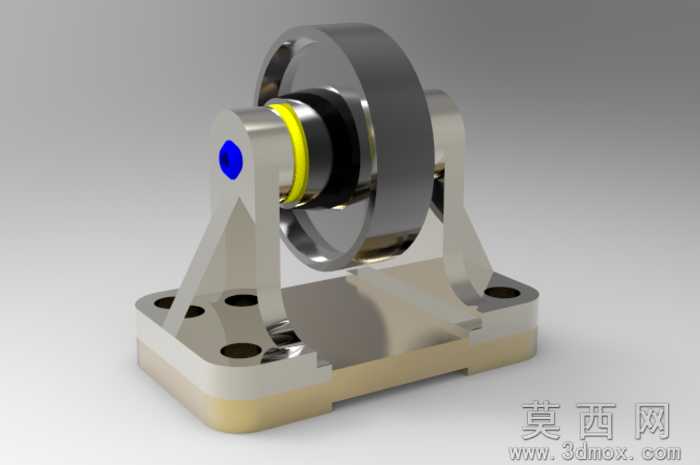

本作品为立式带座回转支承安装支座的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的装配建模思路，先分别完成底座、双侧支撑立臂、加强筋、回转轴承组件、安装定位孔等独立零件的特征建模，再通过同轴、重合、平行等标准装配约束完成整体装配，全程保证各零件间的干涉量为零，装配公差符合通用机械零部件的设计规范。渲染阶段采用工作室级光照方案，主光源采用45度斜向柔光打亮支座主体结构，搭配辅助补光消除金属部件的暗部死黑，同时添加环境反射贴图模拟金属材质的真实反光效果，输出的渲染图清晰展现了部件的结构层次与材质质感。材质设置上区分了不同功能部件的属性：底座与支撑立臂采用黄铜金属材质，调整金属度为0.9、粗糙度为0.2，还原铜质构件温润的金属光泽与轻微磨砂质感；回转轴承的内外圈、滚动体采用抛光不锈钢材质，金属度拉满至1.0、粗糙度设置为0.05，突出轴承部件高精度加工的光亮表面；底座底部的减震垫层采用哑光黑色工程塑料材质，粗糙度设置为0.7，与上部金属部件形成明确的材质区分。结构设计上，底座采用方形带安装孔的板式结构，四个角位设置沉头安装孔，用于将整个支座固定在设备安装基面；双侧立臂采用对称式三角加强结构，在立臂与底座的连接位置设置斜向加强筋，大幅提升支座的侧向抗载荷能力，避免支撑臂受径向力发生形变；立臂顶端设置同轴的轴承安装位，与回转轴承的外圈采用过盈配合定位，轴承内圈预留轴类零件安装通孔，可适配传动轴、回转工作台等需要回转支撑的部件。设计思路围绕高刚性、易安装、适配性强的核心需求展开，整体结构紧凑无冗余设计，在保证支撑强度的前提下尽可能压缩支座的整体体积，可直接应用于小型回转工作台、实验台传动机构、轻型自动化设备的回转支撑场景，建模过程中所有安装孔位、配合尺寸均遵循通用机械设计标准，可直接导出工程图用于生产加工。
