薄板卷材分切切割加工设备结构

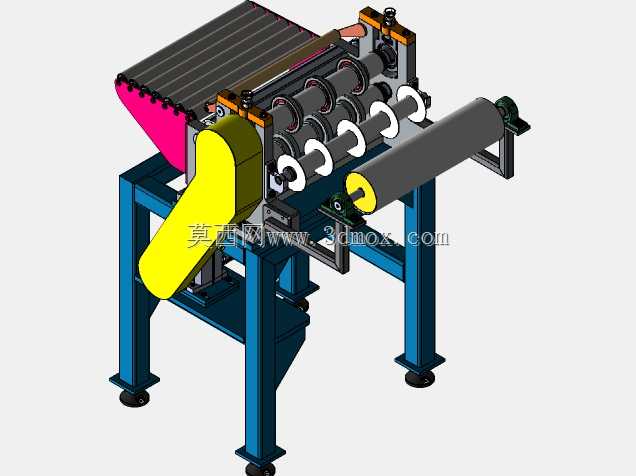

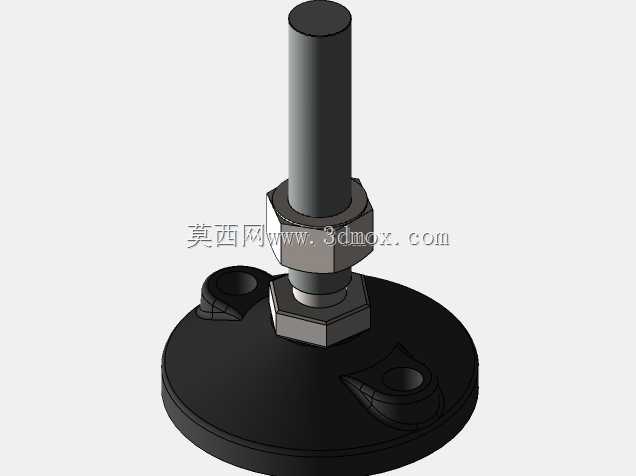

　　该分切切割设备主要面向金属薄板、柔性卷材的定幅分切加工场景，常见于五金冲压前道料段制备、包装卷材分条、钣金加工原材料预处理等生产环节，可将宽幅成卷薄板按照生产需求分切成指定宽度的窄幅料带，为后续冲压、裁切、成型工序提供规格匹配的原材料，替代传统人工裁切的低效作业模式，同时规避人工裁切产生的尺寸偏差、边缘毛刺超差等问题。设备整体采用框架式落地支撑结构，底部为方管焊接成型的一体式机架，四条支撑腿底部配置可调式脚杯，可适配车间地面不平整的安装工况，安装时仅需保证机架上平面的水平度误差控制在每米0.1mm以内，即可满足刀轴的运行同轴度要求，无需额外浇筑混凝土安装基础，设备整体占地边界约为长1200mm、宽800mm、高1500mm，

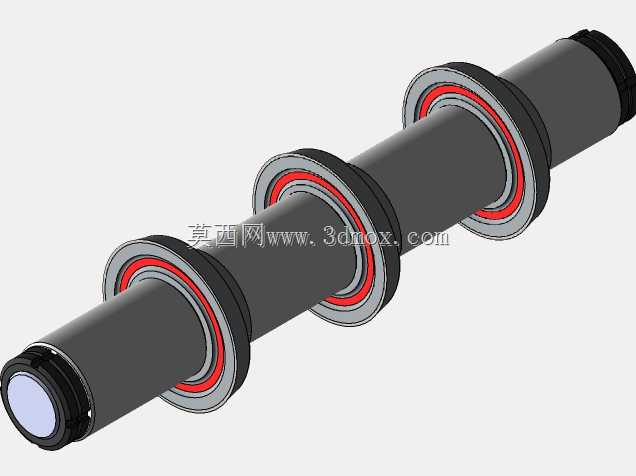

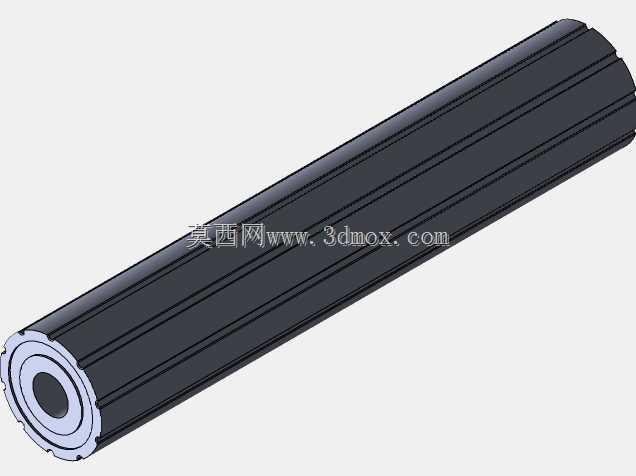

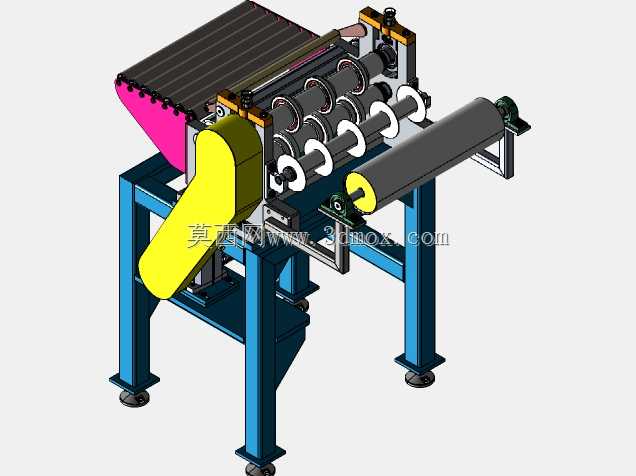

　　可直接放置于常规生产车间的流水线旁或原料暂存区，适配多数中小型加工厂的车间布局。设备的核心作业单元为平行布置的上刀轴与下承托辊，上刀轴上根据分切宽度需求间隔配置多组圆盘分切刀片，刀片采用合金工具钢材质，刃口经淬火处理保证长期裁切的耐磨性，刀轴两端通过带座轴承固定在机架上部的可调安装座上，可通过调节安装座的压紧螺栓调整刀片与下承托辊的间隙，适配0.1mm-2mm厚度范围内的不同材质薄板加工需求，间隙调整精度可达0.02mm，避免间隙过大导致的裁切连边、间隙过小导致的刀片崩刃问题。进料端配置展平辊组，成卷的原材料套在放料辊上后，料带依次经过多根平行排布的展平辊进入裁切工位，展平辊表面做滚花防滑处理，可消除卷材自带的弯曲应力，

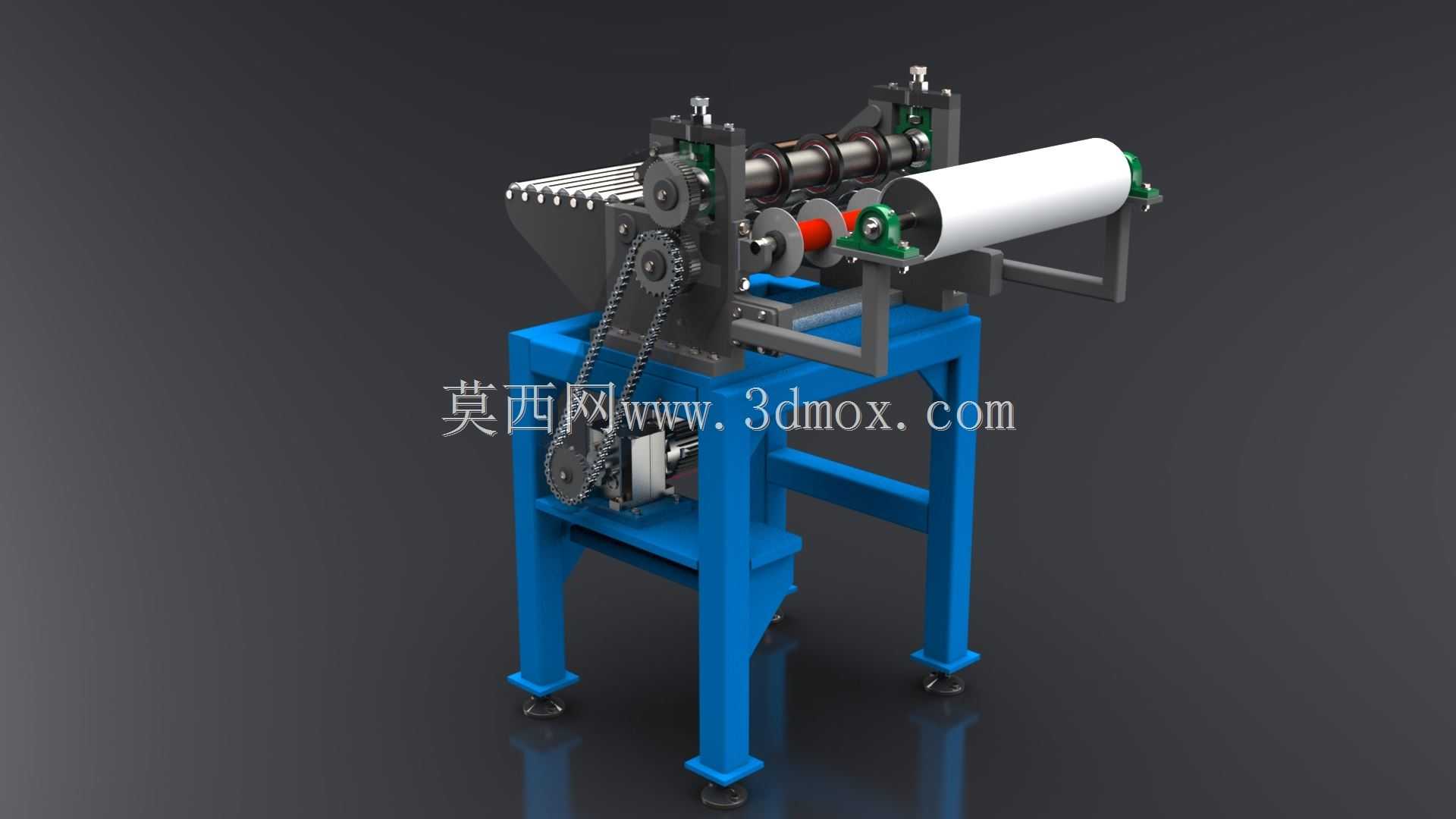

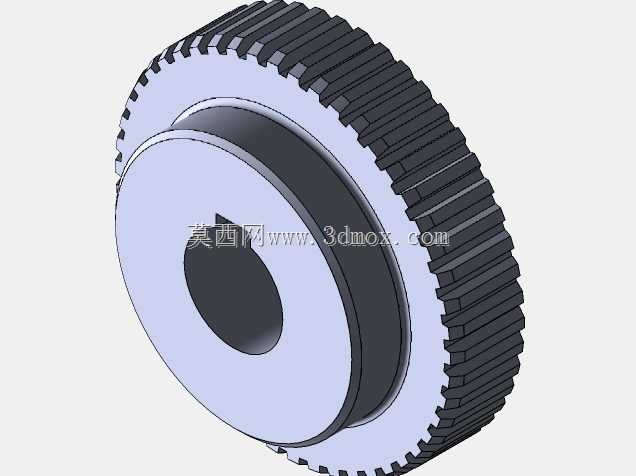

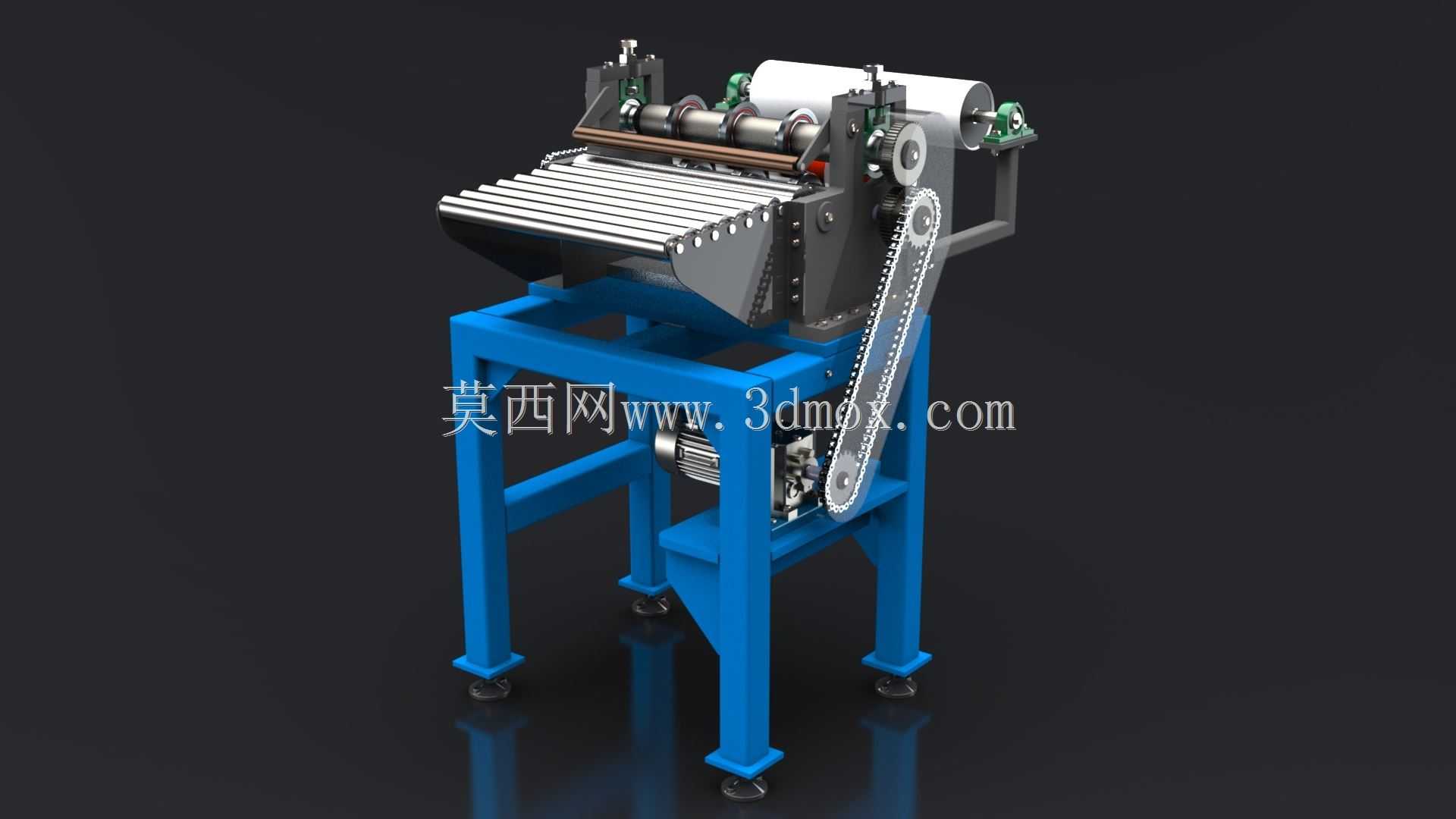

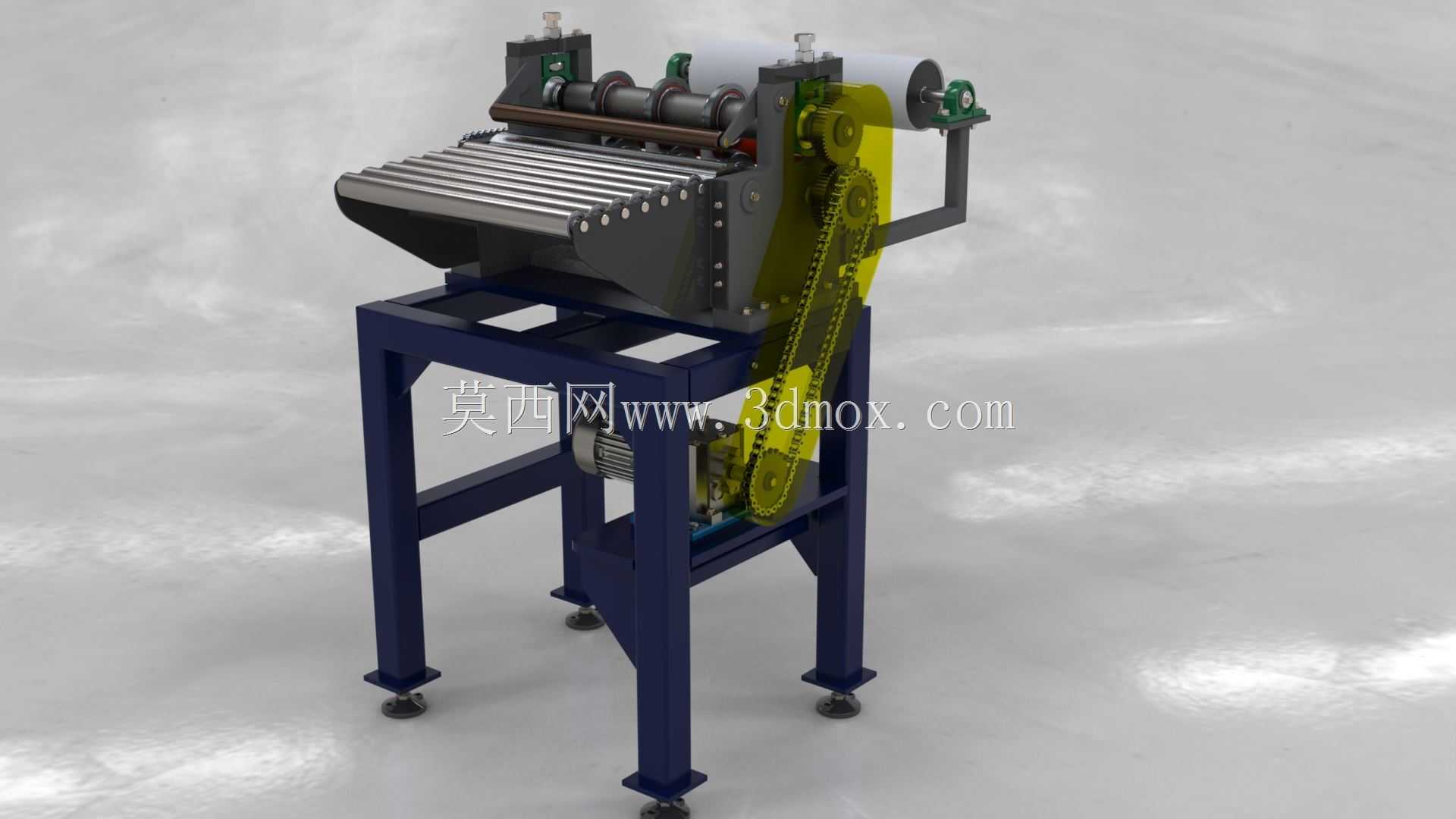

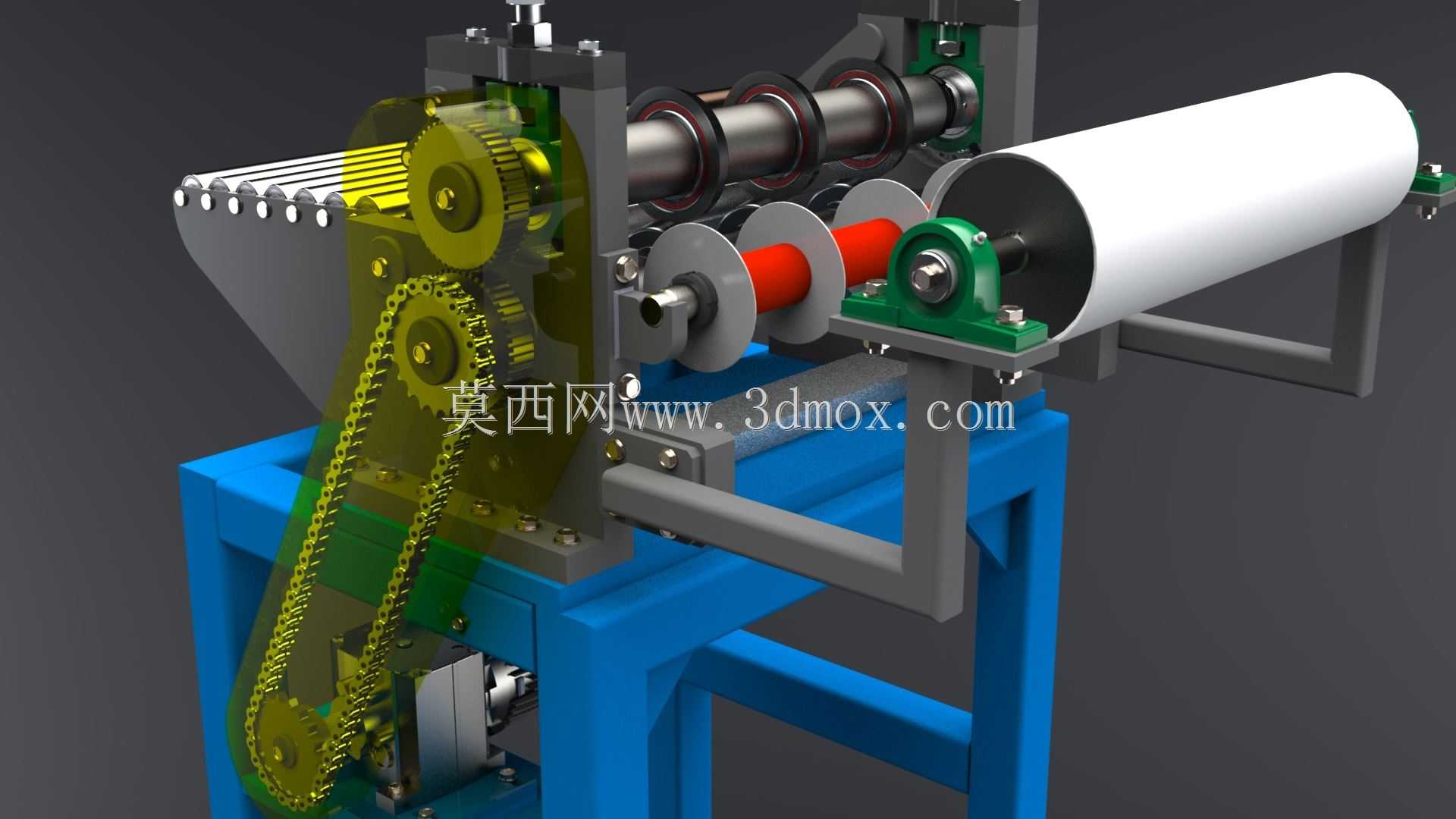

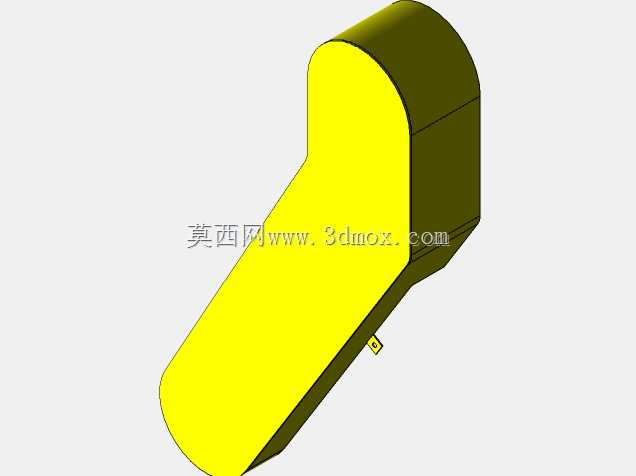

　　避免料带进入裁切工位时出现跑偏、褶皱问题，保证分切后料带的宽度一致性。动力传输采用电机搭配链传动的结构，驱动电机固定在机架下部的安装托板上，电机输出端通过链轮与链条将动力传递至下承托辊的一端，下承托辊转动时依靠与料带的摩擦力带动料带匀速进给，同时上刀轴通过齿轮啮合与下承托辊保持同步反向转动，保证圆盘刀片的线速度与料带进给速度匹配，避免裁切过程中出现料带拉扯、刃口刮蹭料面的问题。设备的出料端配置倾斜式导料台，导料台表面排布多根无动力托辊，分切完成的窄幅料带沿着导料台自然滑落至收料区域，减少料带出料时的剐蹭变形。整机的传动部位均配置可拆卸式防护盖板，链条、链轮等外露传动件完全封闭在防护结构内，避免生产过程中杂物卷入传动结构、

　　或是操作人员误触转动部件引发安全隐患。从结构设计逻辑来看，该设备优先考虑了加工场景的通用性，所有与料带接触的辊轴均做表面硬化处理，长期使用磨损后可单独拆卸更换，无需更换整个辊组；刀轴上的刀片间隔可根据生产需求灵活调整，无需更换整根刀轴即可适配不同的分切宽度要求，降低了设备的换型调整成本；机架采用整体焊接后去应力处理的加工工艺，长期满负荷运行也不会出现结构变形，保证刀轴的平行度长期稳定，减少日常维护的校准工作量。在实际选型适配时，可根据自身加工的板材材质、厚度范围调整刀片材质与电机功率，若加工较厚的碳钢板材可更换更大功率的驱动电机、搭配硬度更高的硬质合金刀片，若加工铝箔、塑料薄膜等柔性卷材可适当降低电机转速、更换刃口更锋利的高速钢刀片，设备的整体安装接口均预留了调整余量，可快速完成适配改造。
