推拉式快速压紧切换夹工装夹具

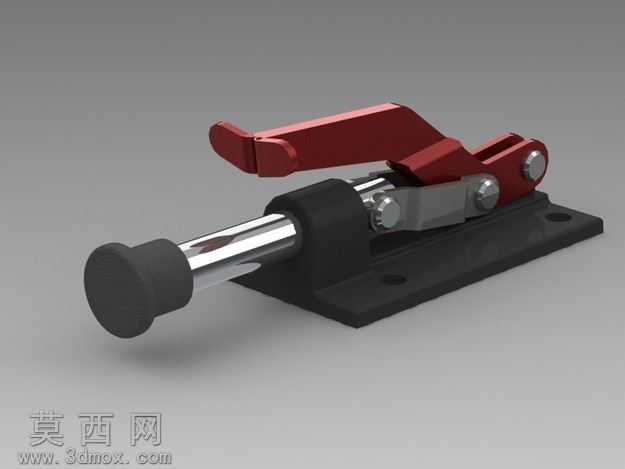

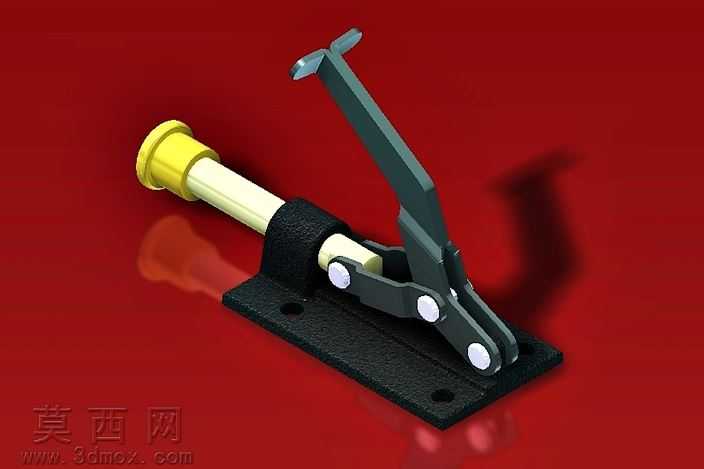

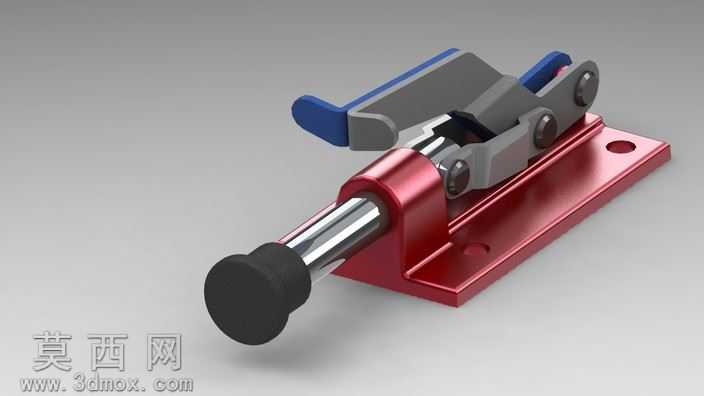

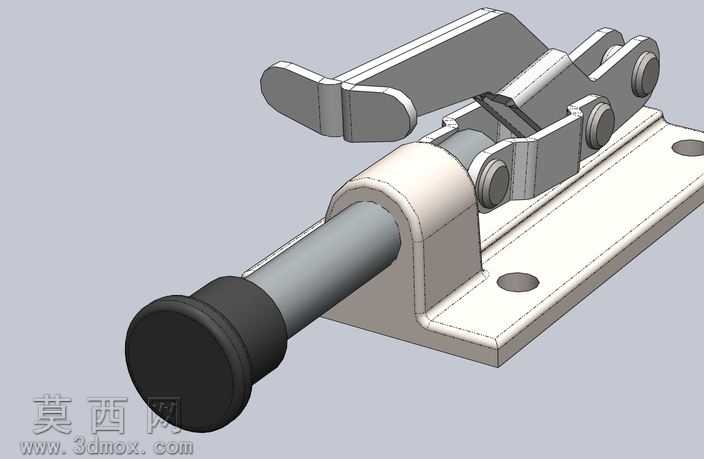

本模型为推拉式快速切换夹，采用三维建模软件完成全参数化结构设计，建模过程严格遵循快速夹具的实际生产尺寸规范，对各组成部件进行独立建模后完成总装配，完整还原了肘节式推拉夹的机械结构与运动逻辑。模型包含安装底座、推拉导杆、操作手柄、肘节连杆机构、压头端盖、铰接销轴等全部零部件，各部件间的装配约束完全匹配实际工装的运动关系，可直观演示夹具的锁紧与释放动作过程。渲染阶段采用写实材质方案：安装底座与操作手柄赋予哑光黑色工程塑料材质，模拟玻纤增强尼龙的磨砂质感与低反光特性；推拉导杆赋予抛光金属镀铬材质，还原金属杆件的高反光与镜面反射效果；铰接销轴与连杆部件赋予哑光不锈钢材质，区分不同金属部件的表面处理差异；压头端盖采用黑色软质橡胶材质，模拟接触工件时的缓冲防滑特性。场景采用三点布光方案，主光从侧上方投射突出结构轮廓，辅光补充暗部细节避免死黑，顶光勾勒金属部件的高光边缘，背景采用中性浅灰色渐变，突出夹具主体的结构层次与材质对比。设计思路上，该夹具依托肘节机构的死点锁紧原理，通过扳动红色操作手柄带动连杆机构越过死点位置，实现推拉导杆的轴向锁紧，可在工装工位上快速完成工件的定位与夹紧，相比传统螺纹夹紧方式操作效率提升数倍，底座预留的安装孔可直接通过螺栓固定在工装台面，适配多类需要快速切换装夹的生产工位，导杆端部的橡胶压头可避免夹伤工件表面，同时增大接触摩擦力防止装夹移位，整体结构紧凑、操作省力，锁紧状态下可提供稳定的夹紧力，广泛应用于焊接工装、装配工位、检具定位等工业场景。建模过程中对各铰接位置的配合间隙做了合理还原，既保证装配结构的合理性，也预留了运动仿真的活动空间，可直接用于运动仿真演示、工装方案展示、生产加工参考等用途。
