家具柜门联动支撑金属铰链结构设计

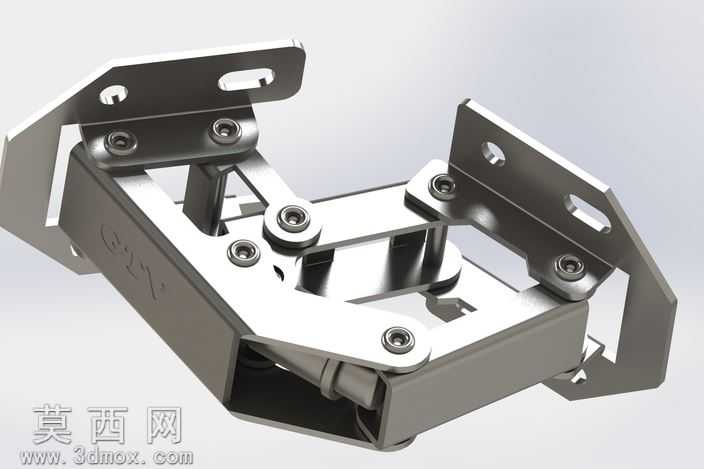

本作品为家具柜门用联动式金属铰链三维建模作品，建模过程采用SolidWorks完成全参数化结构搭建，完整还原了该类重型支撑铰链的所有装配细节与运动逻辑。建模阶段首先依据家具柜门开合的运动行程需求，确定各连杆的长度比例、铰接点的相对位置，先绘制各钣金件的二维轮廓草图，通过基体法兰、边线法兰、褶边等钣金特征完成安装底座、联动支臂、连接挂耳等主体钣金零件的建模，对安装孔位做了精确的位置约束，预留的长条形调节孔可适配安装时的位置误差调整，所有折弯处均按照实际钣金加工的折弯半径设置参数，还原真实冲压钣金的工艺特征。对于铰接位置的紧固件，按照标准内六角螺丝、配套螺母的尺寸建模，还原螺丝头部的内六角槽、螺纹段的牙型细节，保证装配后各铰接点的转动间隙符合实际使用要求，避免运动干涉。装配阶段采用自下而上的装配方式，先完成子部件的铰接约束，再将各支臂通过同轴心、重合配合完成总装，添加了角度限位配合模拟铰链的最大开合角度，通过运动仿真验证开合过程中各连杆的运动轨迹顺滑无卡顿，不存在零件干涉问题。渲染阶段赋予各零件不锈钢拉丝金属材质，调整金属材质的粗糙度、反射参数，还原五金件真实的金属质感，对铰接位置的螺丝做了轻微的倒角高光处理，场景采用柔和的影棚光源，多角度展示铰链的装配结构与细节特征，清晰呈现各部件的连接关系。该铰链采用多连杆联动结构，相比普通直臂铰链拥有更大的开合支撑角度，承重能力更强，适用于重型家具柜门、上翻式柜门的连接支撑，整体结构紧凑，安装后可隐藏于柜门与柜体的连接缝隙内，兼顾实用性与外观整洁度，建模过程中所有零件均保留可编辑参数，可根据实际家具的安装尺寸、承重需求调整板材厚度、连杆长度、孔位位置，适配不同规格的家具产品使用。
