保时捷Panamera 4S轿跑整车结构三维数模

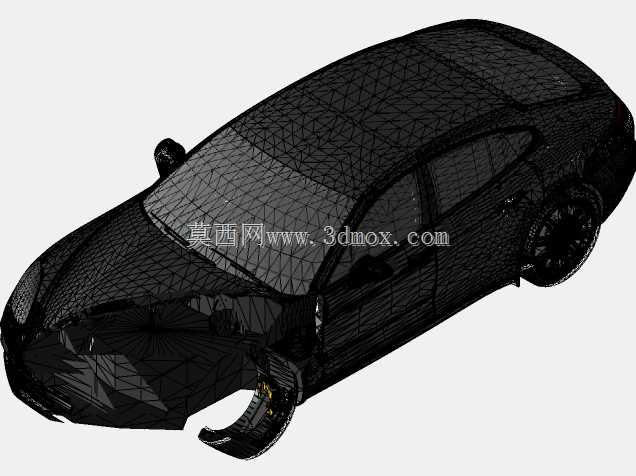

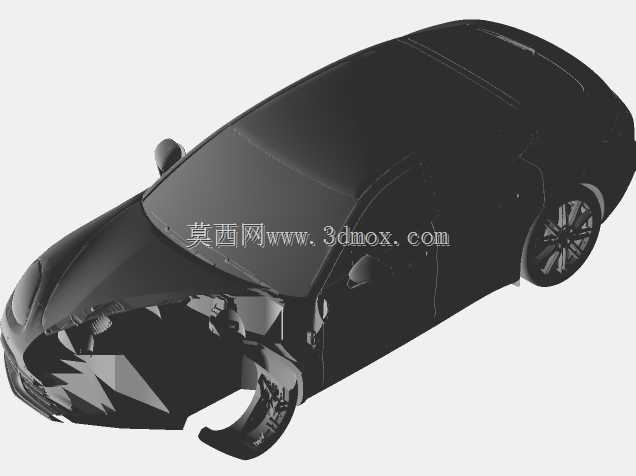

　　该三维数模完整还原了豪华四门轿跑的整车结构，覆盖从外覆盖件到底盘核心系统、动力总成的全部机械结构细节，可用于汽车工程领域的结构教学、改装方案验证、整车总布置参考等场景。在实际工程应用中，这类高精度整车数模能够帮助结构工程师快速理解豪华性能轿跑的布局逻辑，尤其是前置后驱平台下动力总成与乘员舱的空间分配关系，避免在全新车型开发中出现总布置硬点冲突。

　　数模还原的实车动力核心为V6双涡轮配置，带汽油颗粒过滤装置，单缸采用4气门结构，气缸直径84.5mm，活塞行程86.0mm，总排量2894cm³，动力输出峰值覆盖发动机转速5650-6600rpm区间，最大输出功率324kW，扭矩峰值在2000-5500rpm区间可输出550N·m，升功率达到112.0kW/L，压缩比设定为10.5:1，冷却系统采用水冷回路搭配恒温器与密封水泵阀门控制，进排气侧搭载升级型VarioCam凸轮轴控制机构，进气侧配备气门升程调节功能，可根据工况切换气门升程，兼顾低扭输出与高转动力响应。传动部分匹配带多片式离合器的主动式全轮驱动系统，前后轴之间配备可实现扭矩动态分配的电控多片离合器，搭配8速PDK双离合变速箱，各挡位传动比分别为1挡5.972、2挡3.243、3挡2.084、4挡1.425、5挡1.056、6挡0.847、7挡0.688、8挡0.53，主减速比为5.22，能够在全转速区间匹配发动机输出特性，保证动力传递效率。

　　底盘结构部分，数模完整还原了带三腔空气弹簧与阻尼自适应调节的悬架系统，前桥采用铝制双叉臂结构，后桥为多连杆独立悬架，搭配主动悬架管理系统，可根据路面工况与驾驶模式实时调整悬架阻尼与空气弹簧刚度；转向系统采用电动助力结构，可选装后轮转向功能，标准状态下转向比为15.5:1，选装后轮转向后转向比可低至9.3:1，最小转弯直径为11.9m，匹配直径375mm的转向盘，转向机构的安装硬点完全按照实车坐标还原，可直接用于转向系统的运动干涉校核。制动系统配备带RAS 11.4稳定控制程序的制动管理单元，包含扩展制动功能的ABS模块，轮边制动卡钳与制动盘的安装尺寸、与轮毂轴承的配合边界均在数模中做了精确还原，可用于制动系统散热仿真、改装卡钳的适配性验证。

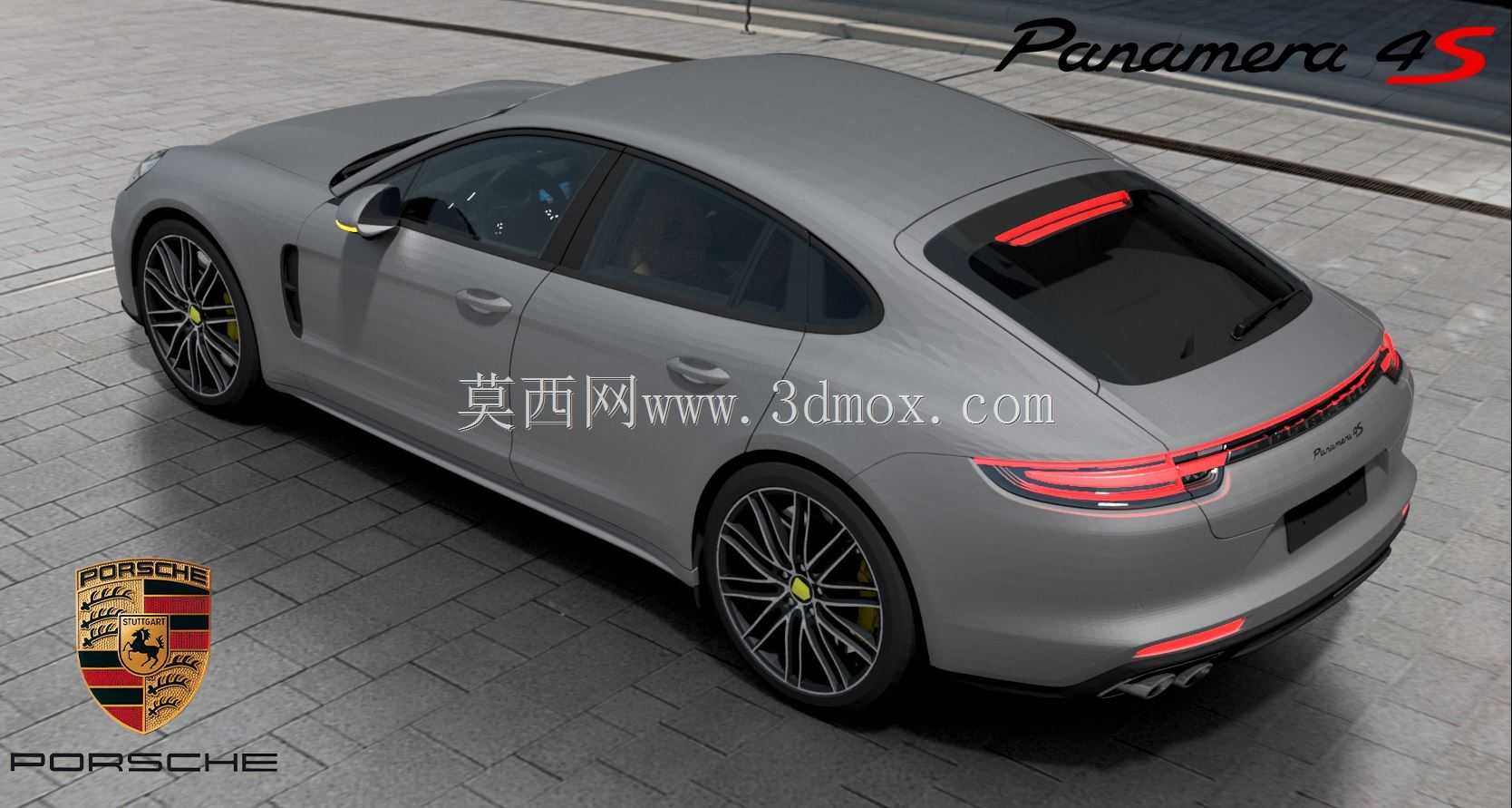

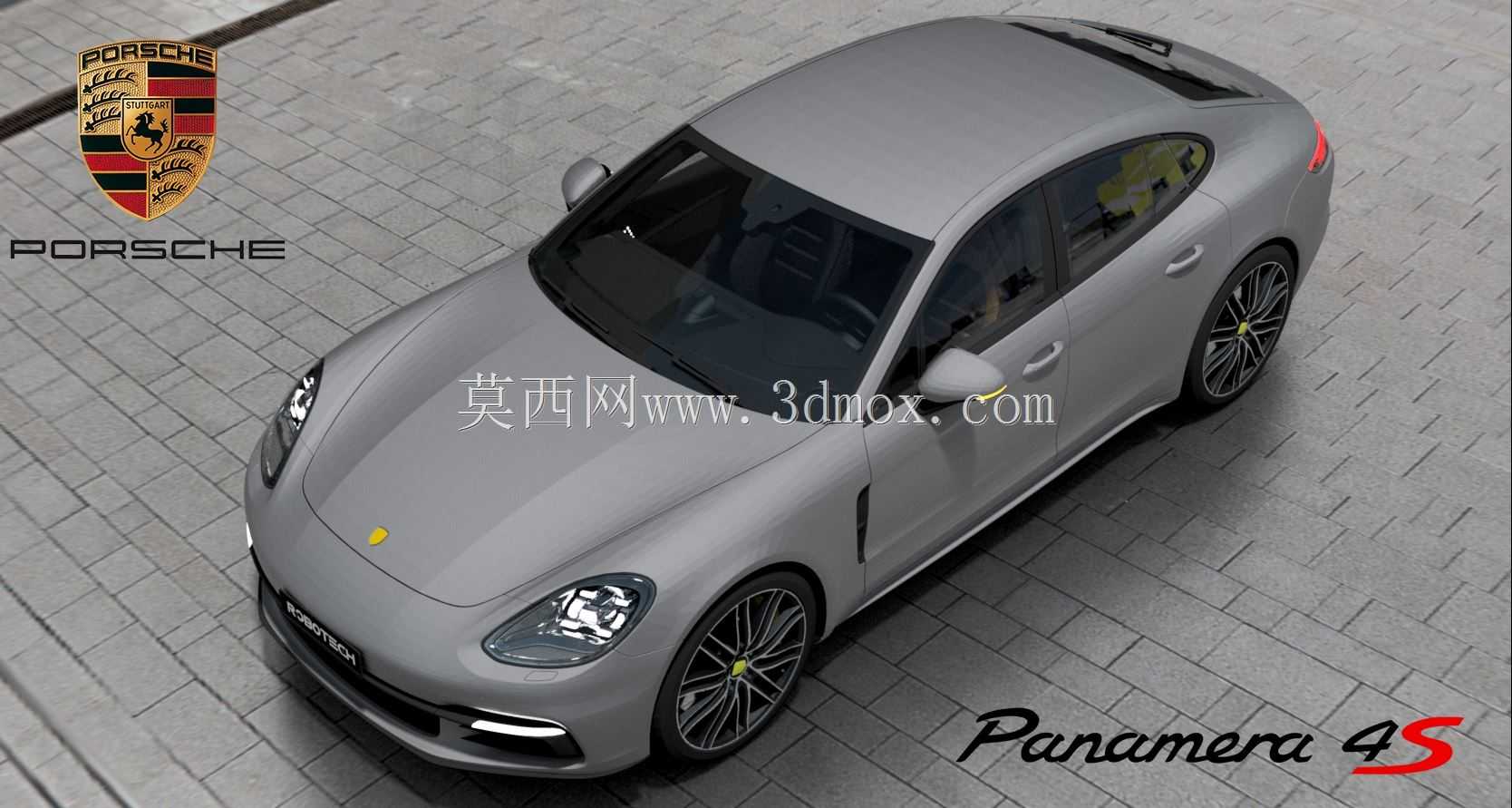

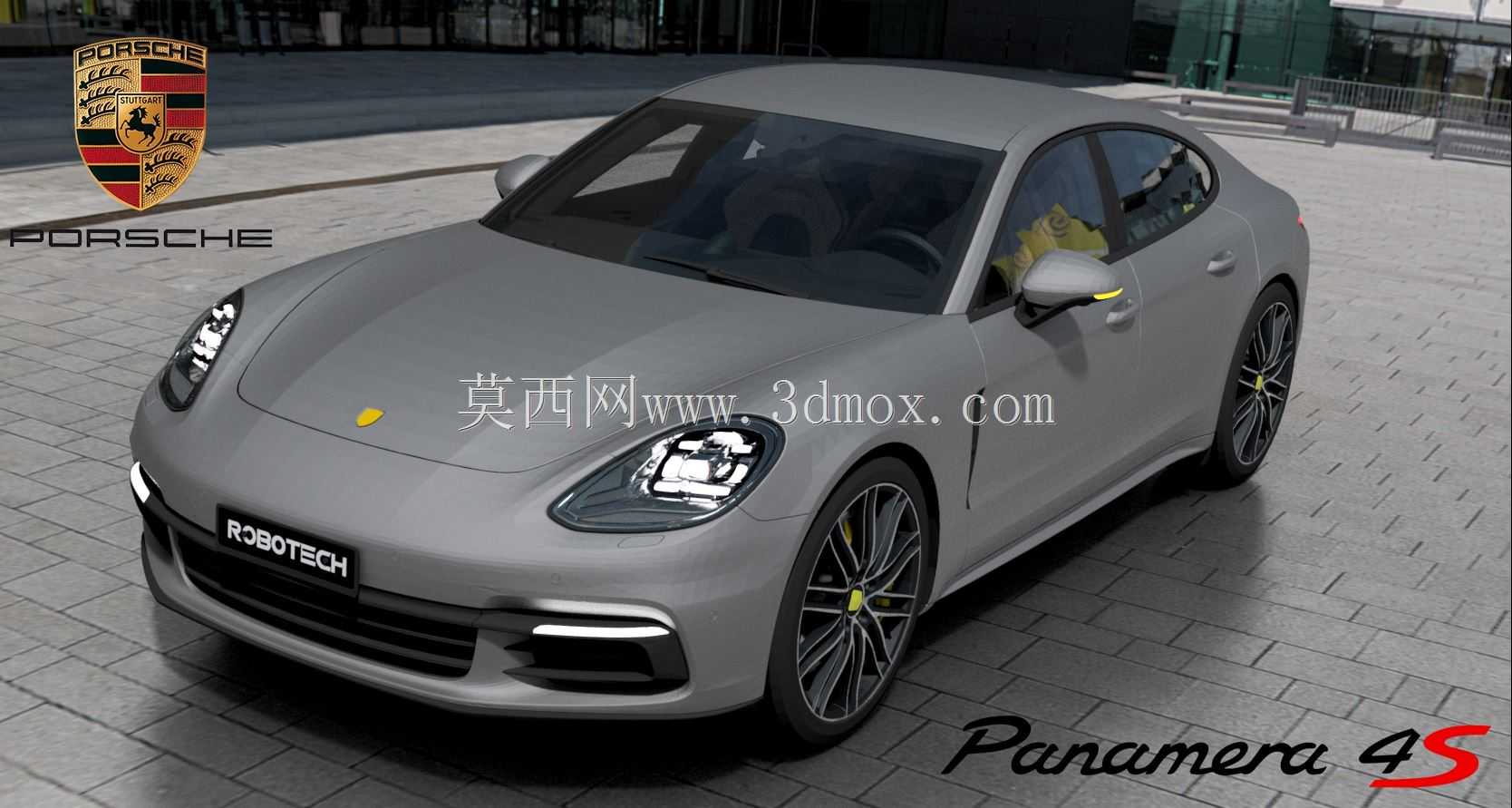

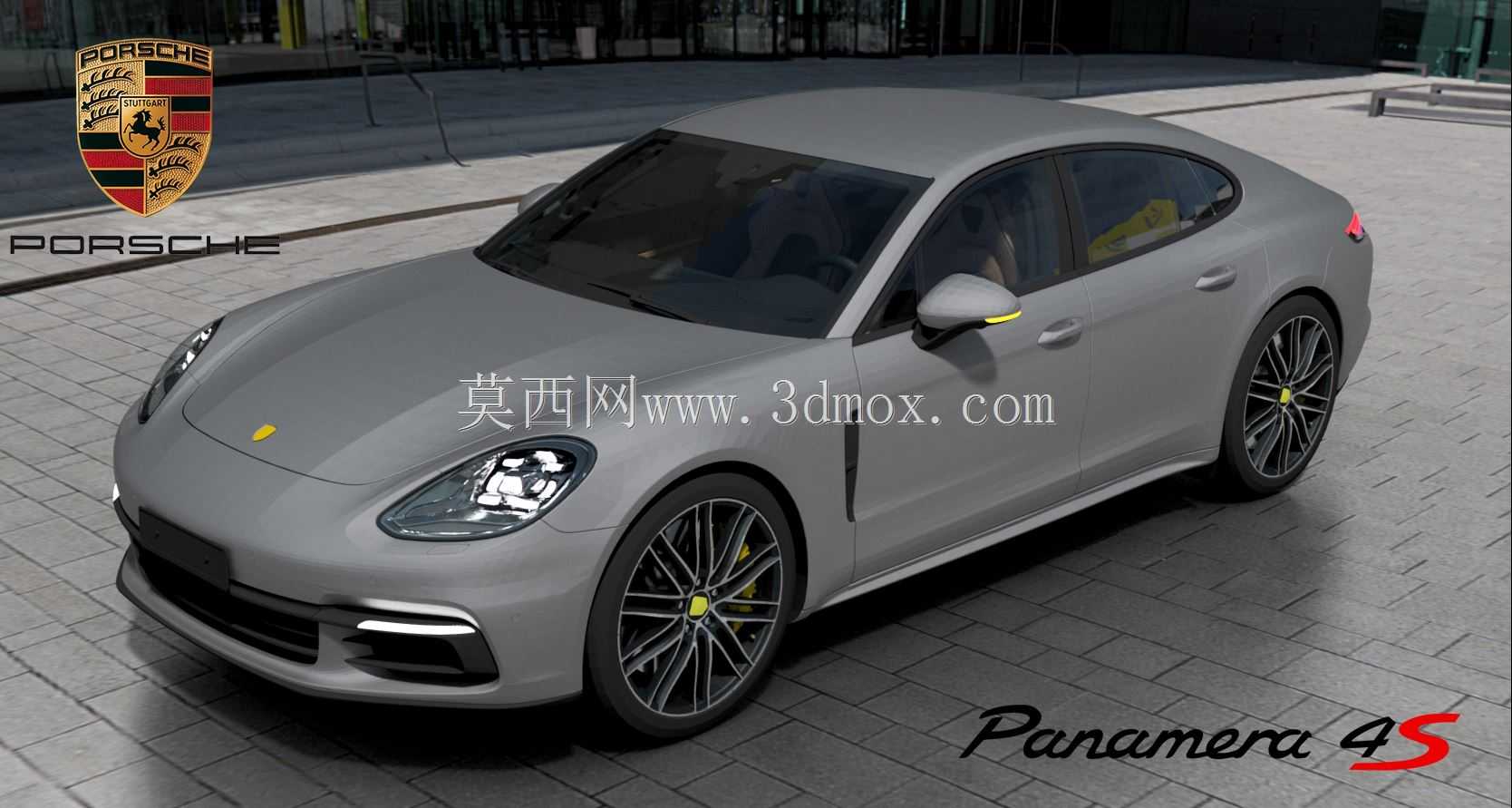

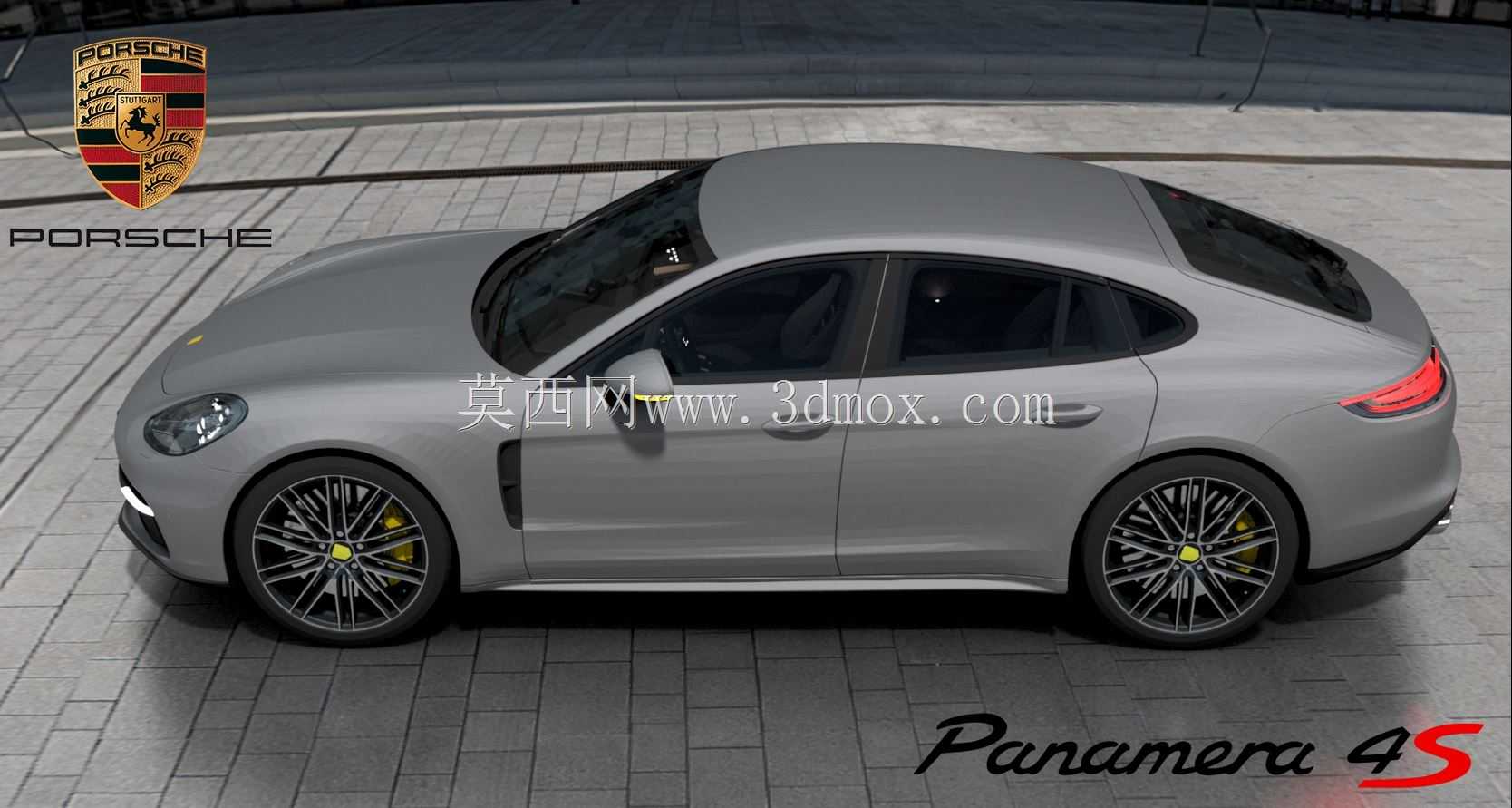

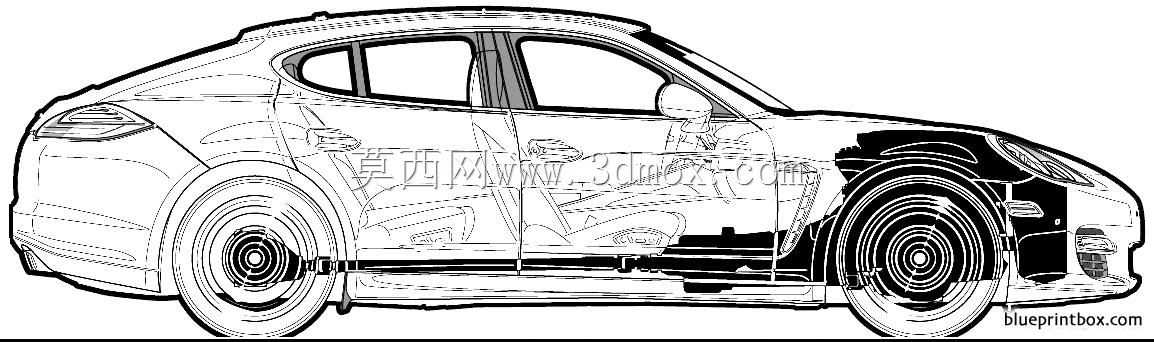

　　外覆盖件部分，数模还原了实车的溜背式四门轿跑造型，前后灯组、保险杠进气口、侧裙、尾翼等外饰件的安装卡扣位置、与白车身的配合间隙均按照量产车的公差要求做了结构还原，白车身的焊接分块、车门铰链安装点、密封条安装槽等细节也完整呈现，可用于外观改装套件的结构设计、风阻仿真分析的基础模型搭建。在建模逻辑上，所有子装配体均按照实车的装配层级做了分组，动力总成、底盘、车身、内外饰分别为独立子装配，紧固件、密封件、线束卡扣等标准件均做了参数化建模，可直接提取用于BOM表统计、装配工艺模拟。对于从事汽车结构设计、性能改装、职业院校汽车工程教学的从业者来说，该数模能够直观展示豪华性能轿跑的工程设计细节，尤其是动力总成与底盘系统的布局思路，空气悬架与后轮转向系统的结构实现方式，可作为同级别车型开发的参考基准，也可用于三维建模教学中整车装配逻辑的演示案例，帮助初学者理解整车数模的层级划分、硬点设定、装配约束的设置方法。
