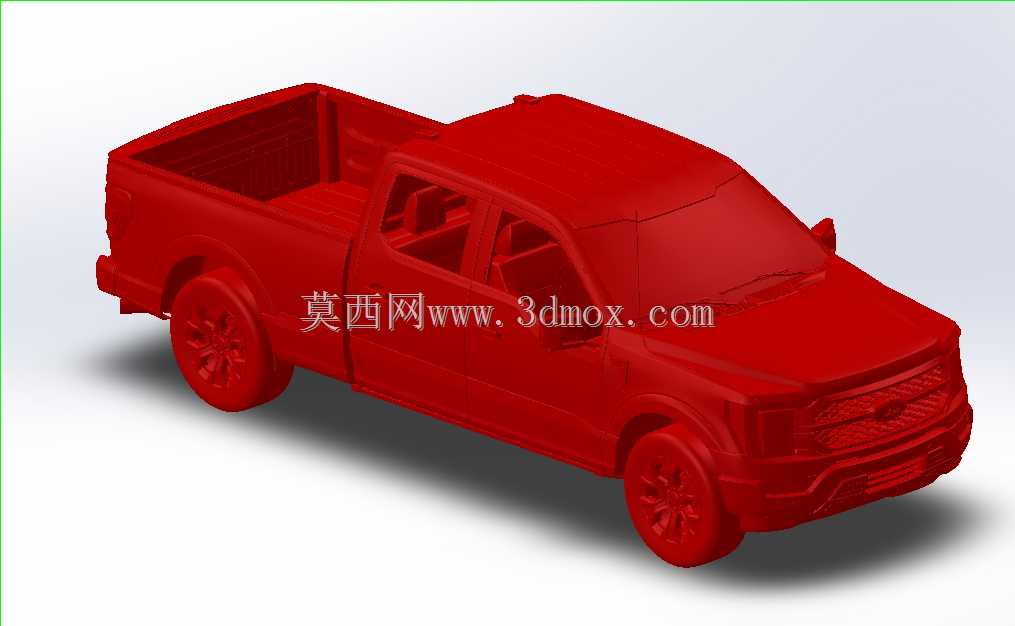

2022款福特F-150 6.5英尺货厢皮卡整车结构

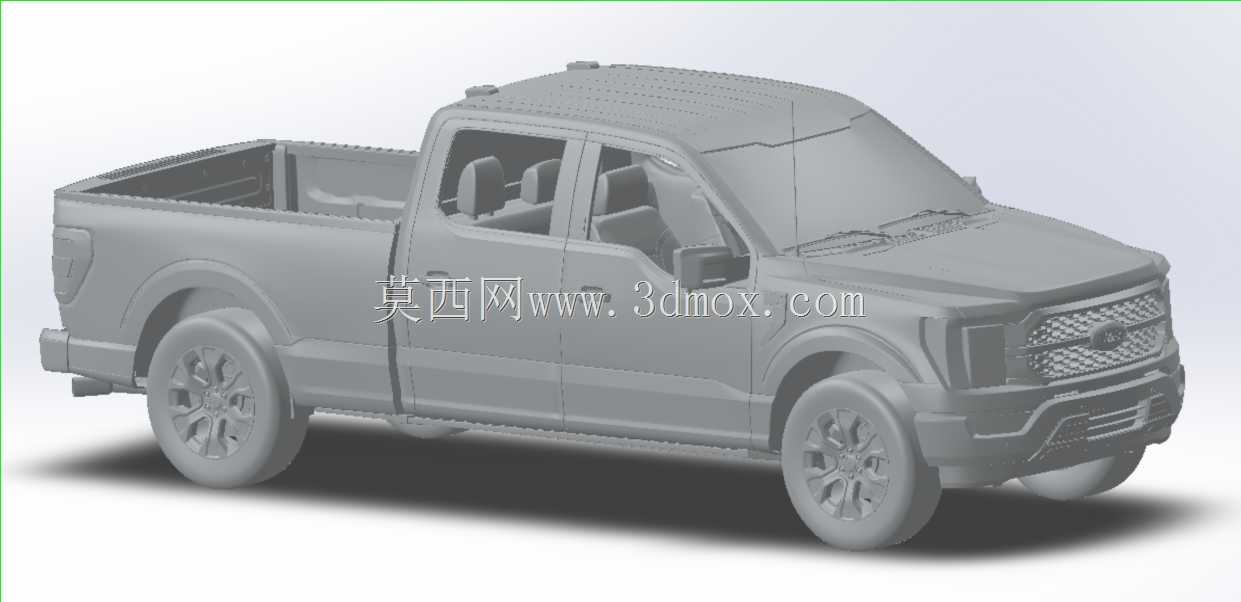

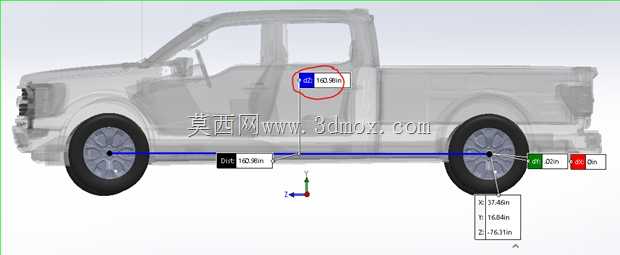

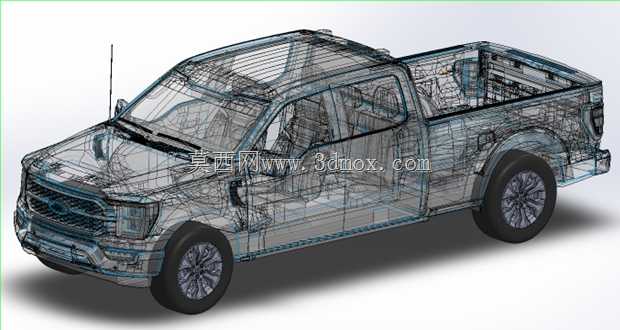

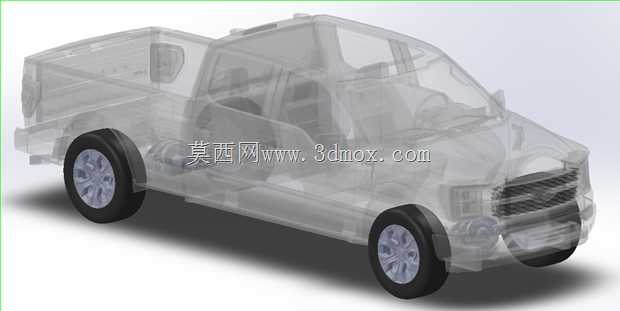

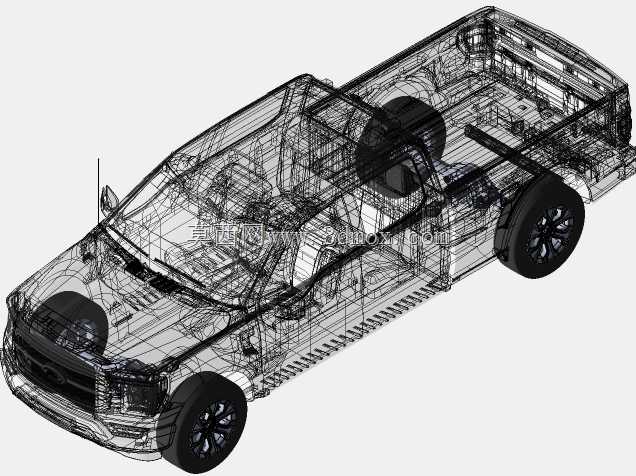

　　便携发电机组这类常用作业装备。从结构设计的拆解逻辑来看，数模将传动系统、驾驶室总成、货厢总成、车架总成做了独立的结构拆分，设计人员在开展改装设计时，可以单独调取对应子系统的数模进行适配，不需要在整体数模上反复做结构删减，大幅提升改装设计的效率。比如在做货厢上装适配时，可以单独隐藏驾驶室与传动系统的数模，直接在货厢与车架的安装点位上做上装支架的结构设计，核对安装孔位的坐标、支架的受力路径，避免上装结构与底盘原有部件出现运动干涉；在做驾驶室内部的改装适配时，比如加装作业中控、车载设备支架，可以单独调取驾驶室的内表面数模，核对内饰件的安装点位、预留的走线空间，不需要反复调整整车数模的显示层级。整车的轴距设定匹配6.5英尺货厢的尺寸比例，在商乘两用车辆的结构开发与改装适配领域，全尺寸皮卡的三维数模是开展货厢改装、上装匹配、整车性能仿真的核心基础载体，这款6.5英尺货厢版本的福特F-150整车结构数模，覆盖了从底盘传动到驾驶室、货厢的全部分系统独立结构，能够满足不同场景下的设计拆解与适配需求。日常工程应用中，这类全尺寸皮卡常被用于户外工程作业的人员与工具转运、户外救援装备搭载、小型工程设备的短途运输，部分场景下还会被改装为应急指挥车、野外作业保障车、小型设备吊装作业车，6.5英尺的标准货厢长度能够兼顾城市道路通行的灵活性与常规货物的装载能力，不会因为货厢过长导致转弯半径过大、狭窄路段通行受限，也不会因为货厢过短无法容纳标准尺寸的工程工具箱、

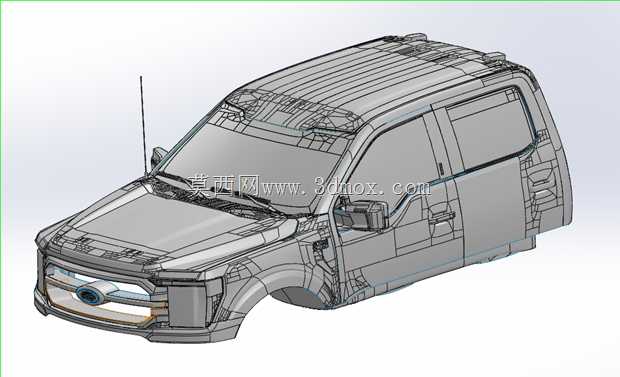

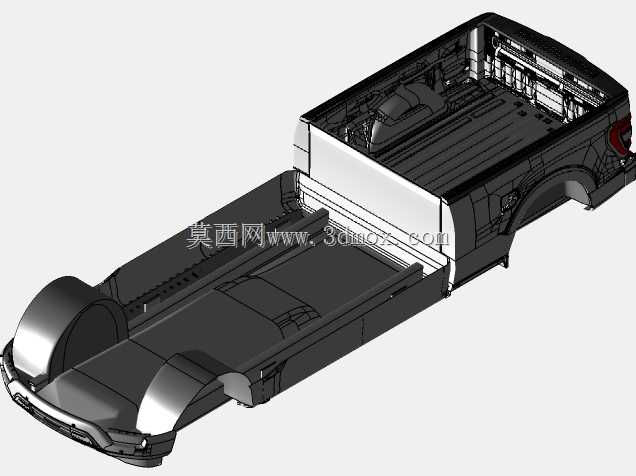

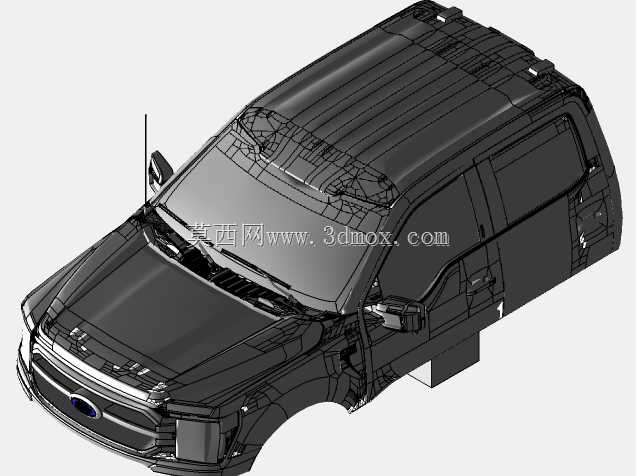

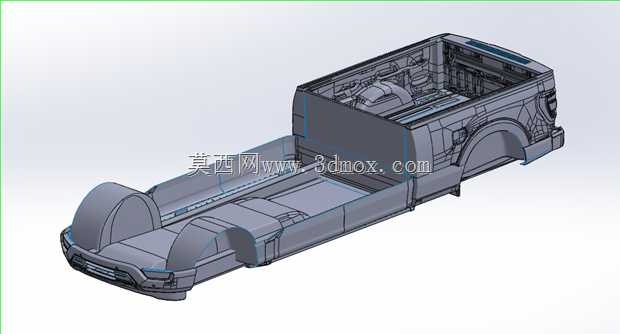

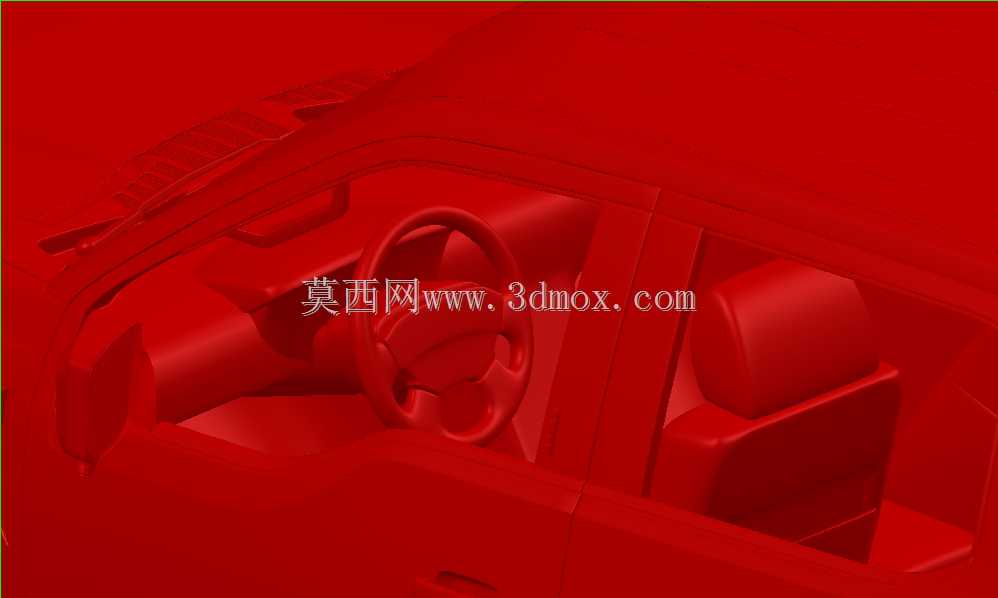

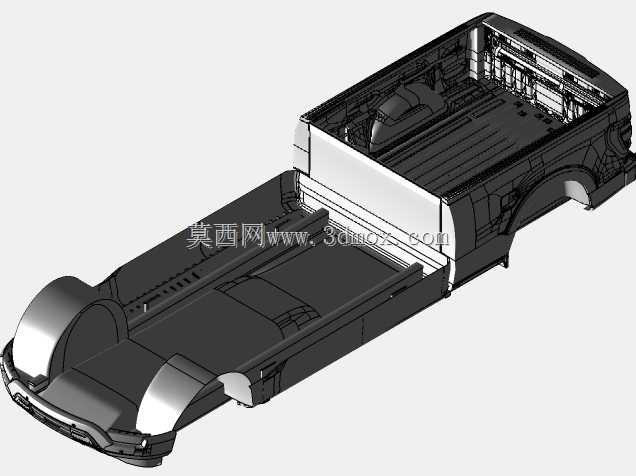

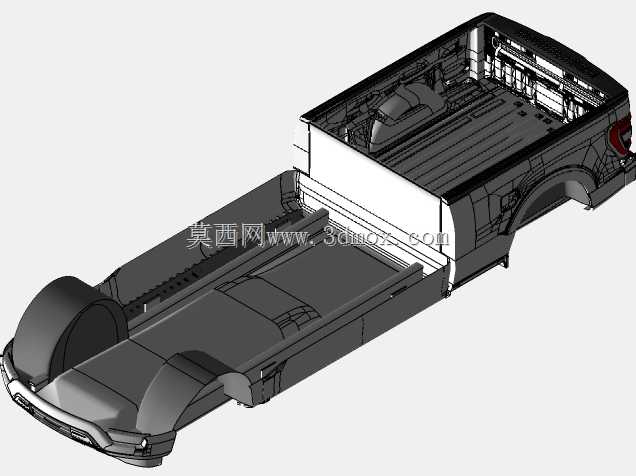

　　在结构设计上充分考虑了全尺寸皮卡的载荷分布特性，车架的纵梁结构从驾驶室前部一直延伸到货厢尾部，承载路径连续，在做重载改装时可以直接沿着纵梁的受力方向布置附加支架，不需要额外做大面积的车架加强结构，降低改装的结构重量与成本。货厢部分的结构还原了原厂的龙门架安装位、货厢锚点、轮拱凸起结构，在设计货厢内部的储物布局、设备固定结构时，可以精准避开轮拱的占用空间，将常用的工具箱、备用油桶、作业附件布置在轮拱之间的平整区域，同时利用货厢侧壁的原厂锚点设计快速固定绑带的挂点，不需要在货厢钣金上额外打孔破坏原有防腐层。驾驶室部分的结构还原了乘员舱的内部空间、座椅安装点位、仪表台的轮廓结构，在做特种作业改装时，可以根据作业需求调整后排座椅的布局，

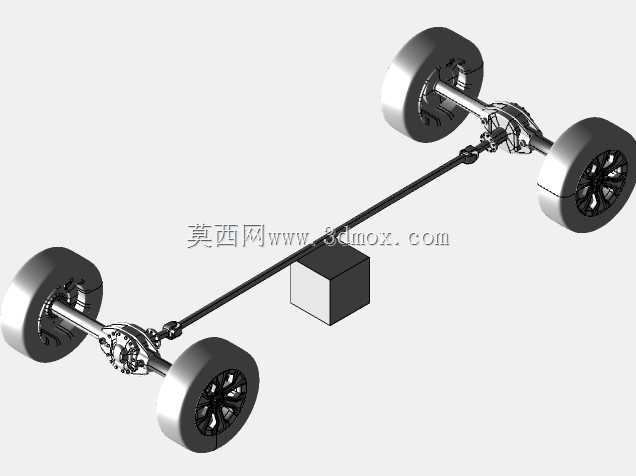

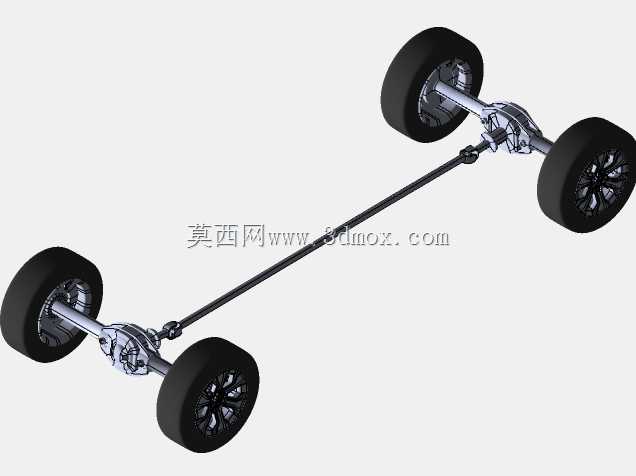

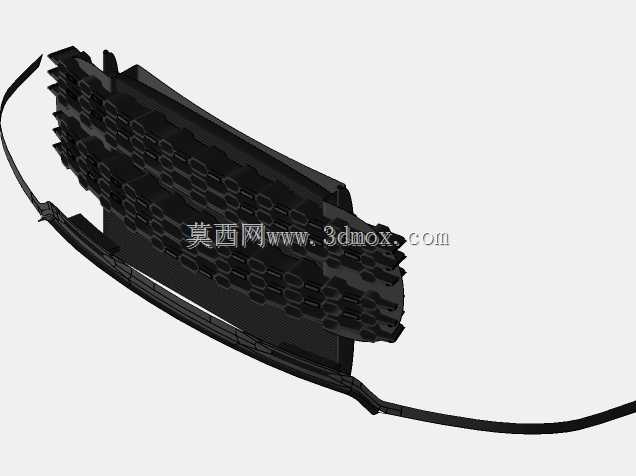

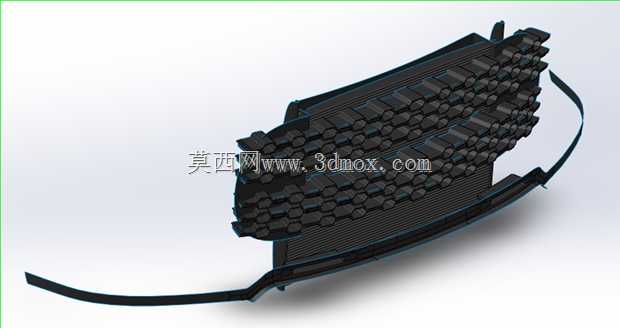

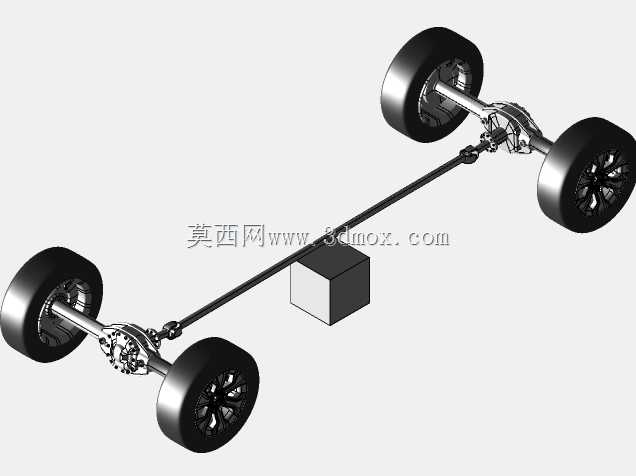

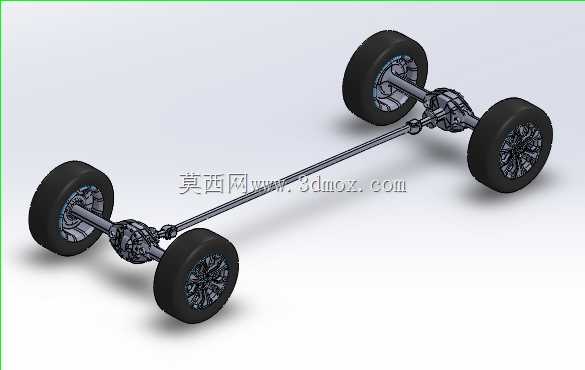

　　加装临时作业工位、设备安装机架，同时核对驾乘人员的操作空间、视野范围，避免加装的设备遮挡驾驶视线、影响操控部件的正常操作。传动系统的独立数模可以用于整车动力性能的仿真校核，在做动力改装、越野性能升级时，可以直接基于原有传动结构的参数，匹配升级后的部件尺寸，核对传动系统与车架、悬架的运动间隙，避免大行程悬架压缩时传动部件与周边结构出现磕碰。数模的曲面还原度能够覆盖常规结构设计的精度需求，外覆盖件的曲面过渡、钣金件的搭接关系都做了准确还原，在做外观改装设计时，比如加装前防护杠、侧踏、货厢后盖，可以直接基于外表面的曲面做贴合设计，保证改装部件与原车曲面的匹配度，减少后期实车适配的打磨调整工作量。对于三维建模从业者而言，

　　这类量产成熟车型的整车数模也是学习全尺寸车辆曲面建模、分系统结构布局、整车装配逻辑的优质参考，能够直观理解量产车型在结构设计中如何平衡装载能力、通行性能、驾乘空间的关系，理解不同子系统之间的装配避让逻辑，掌握整车级数模的层级管理方法，在后续开展同类车型的正向设计时，能够参考成熟车型的结构布局思路，减少设计过程中的结构干涉、空间不足这类低级问题。在设备选型适配场景中，这类整车数模还可以用于车载专用设备的预装校核，比如要在这类皮卡上搭载小型高空作业装置、便携应急发电设备、野外检测仪器，可以提前在数模中核对设备的安装位置、重量分布、上下车操作空间，验证设备搭载后整车的重心高度、轴荷分布是否在合理范围内，避免实车搭载后出现轴荷超限、重心过高影响行驶稳定性的问题。
