精密金属接头类工业零件三维建模作品

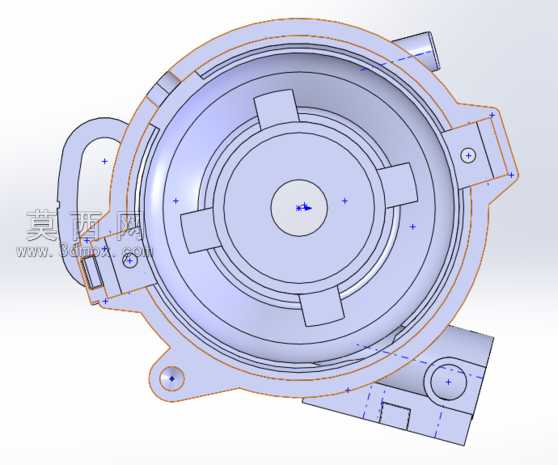

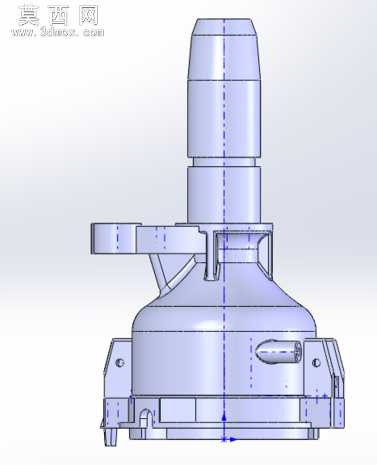

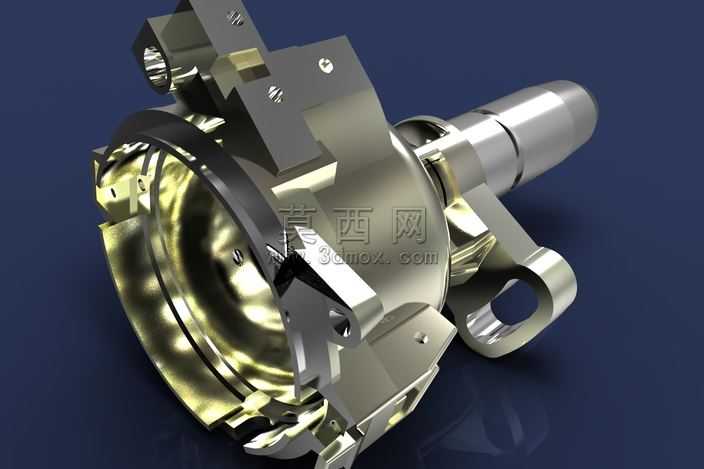

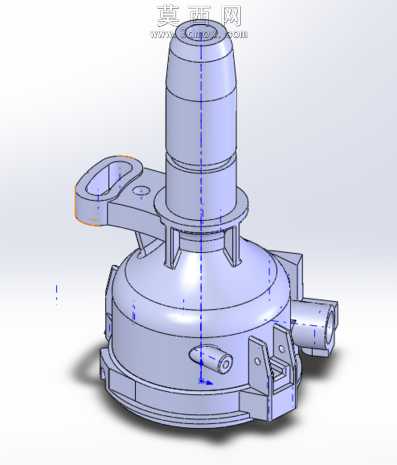

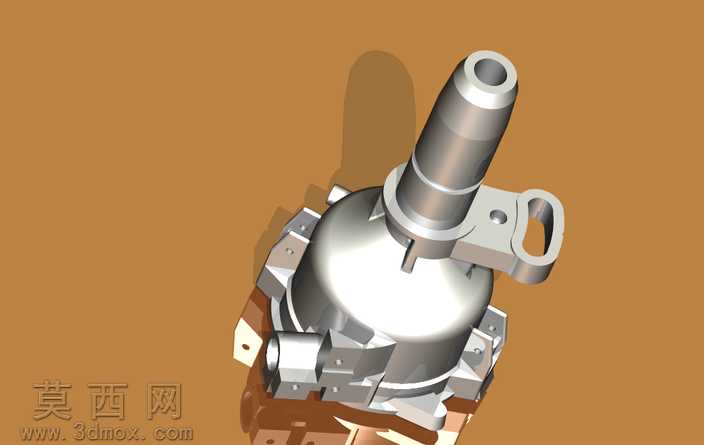

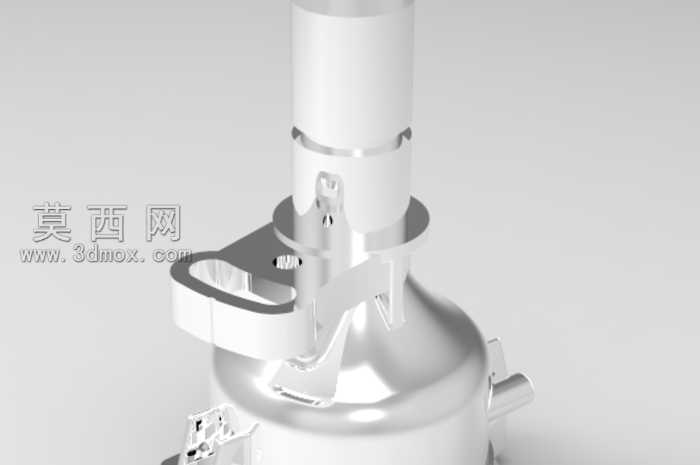

本作品为工业用精密金属接头类零件的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，对零件的每一处结构都做了精准还原。建模初期先梳理零件的整体构型，将其拆分为上部细长插接段、中部过渡连接段、下部基座腔体段三个核心功能模块，通过草图绘制、特征拉伸、旋转切除等基础命令搭建整体轮廓，再针对局部的卡扣槽、定位孔、侧边凸台、底部缺口等细节结构，使用扫描、放样、布尔运算等命令做精细化处理，确保每一处倒角、圆角、壁厚都符合实际工业零件的加工工艺要求，不存在特征重叠、破面、几何错误等建模问题。材质设置阶段，针对该零件的金属加工属性，选用抛光金属材质，调整材质的反射率、粗糙度、高光参数，还原出金属机加工后光洁的表面质感，同时对不同加工面做细微的材质区分，比如插接段的外圆面做高光镜面效果，基座的安装面做轻微的磨砂质感，让材质表现更贴近真实零件的加工状态。渲染阶段搭建简洁的影棚环境，采用三点布光方案，主光从侧上方打亮零件主体轮廓，辅光弱化阴影区域的死黑问题，轮廓光勾勒零件的边缘线条，避免金属材质出现过曝或者反光不均的问题，最终渲染图清晰展现出零件的整体形态与细节结构。从结构设计来看，上部细长段的锥度设计适配快速插接的装配需求，中部的侧耳结构用于安装定位与管路固定，下部腔体的卡扣结构用于和基座部件快速锁紧，底部的缺口结构用于装配时的防呆定位，整体结构兼顾了连接密封性、装配便捷性与结构强度，符合流体管路或者动力传输接头的功能需求，建模过程中也充分验证了各结构之间的干涉情况，确保零件可直接用于后续的装配仿真、工程图导出或者3D打印验证。
