带第四轴的参数化数控雕刻加工设备

　　这款带第四轴的数控路由设备，核心面向小型加工工坊、非标零件打样、木工创意加工、广告标识制作这类场景，能覆盖平面板材加工与简单回转类工件的铣削、雕刻、开槽作业，相比常规三轴机型，额外的第四轴可带动工件完成回转分度，无需多次装夹就能完成柱面、多面结构的加工，大幅减少重复装夹带来的对位误差，也能拓展可加工工件的形态范围。

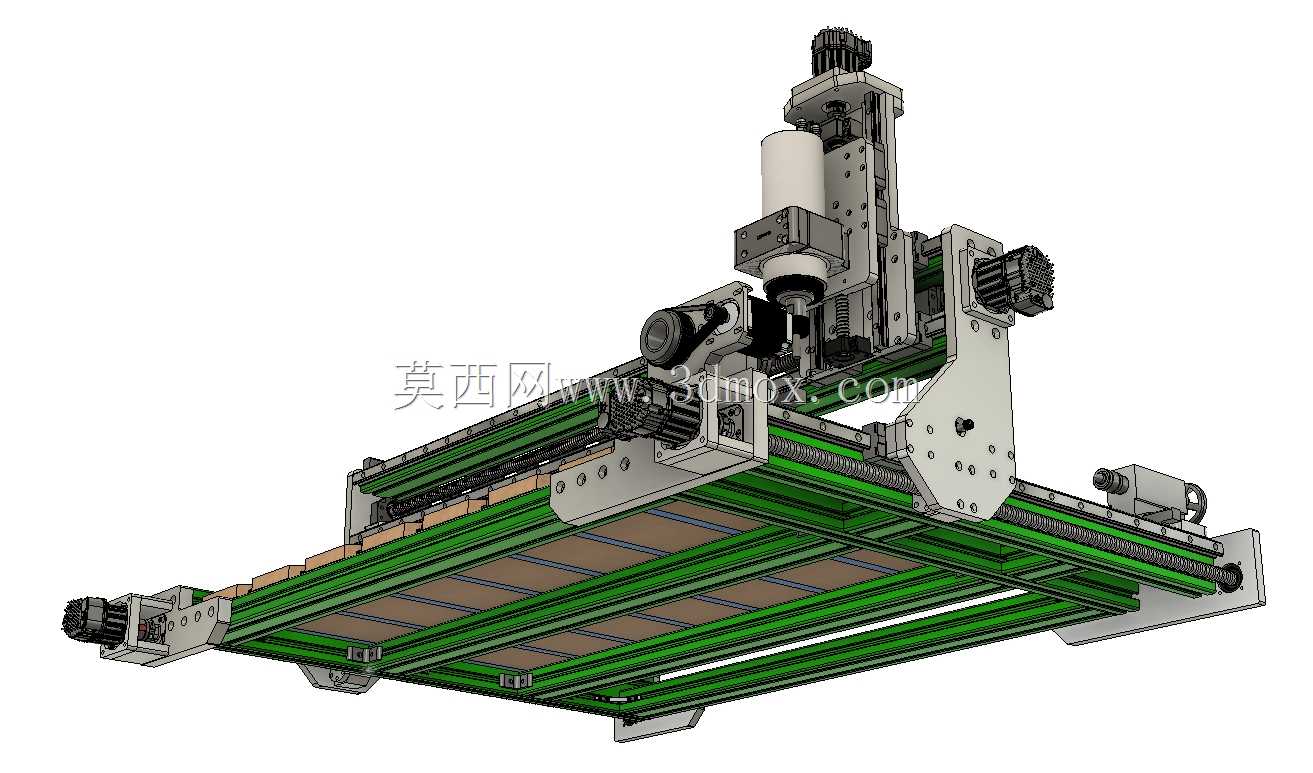

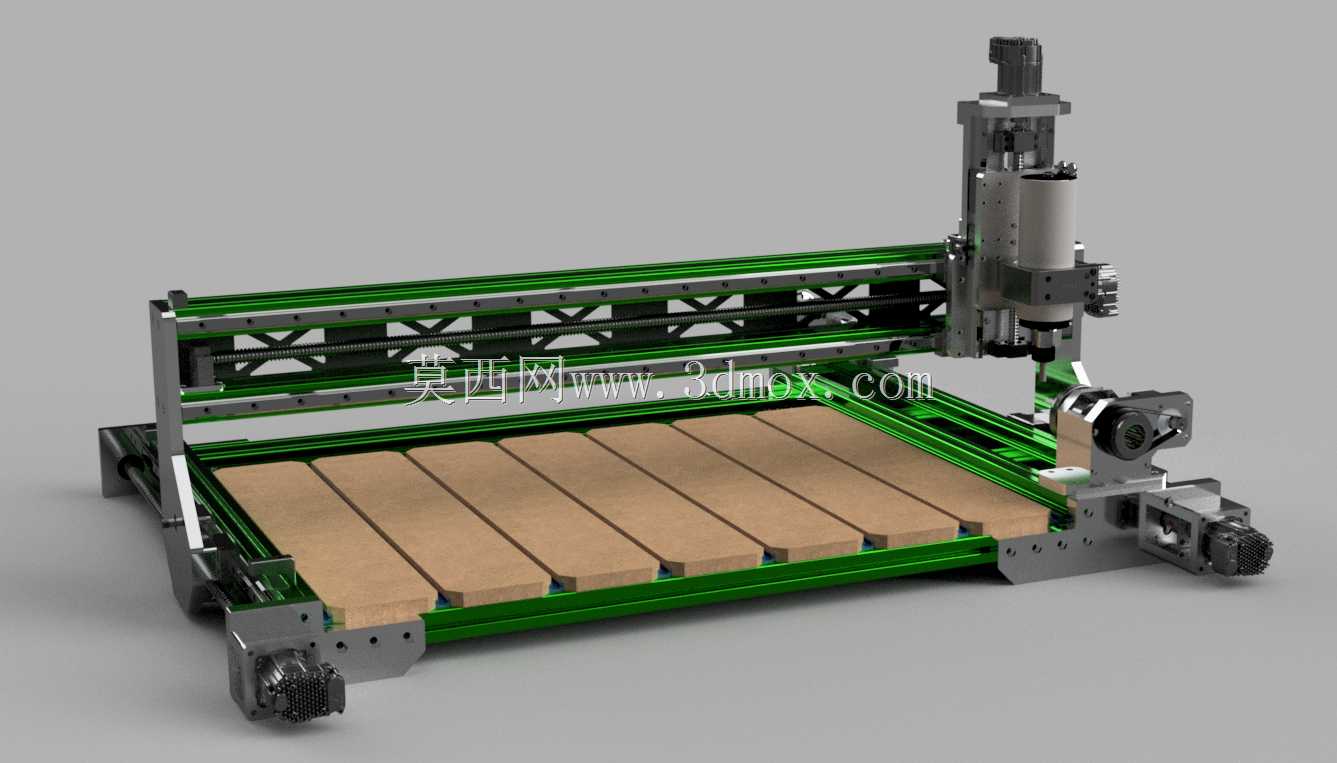

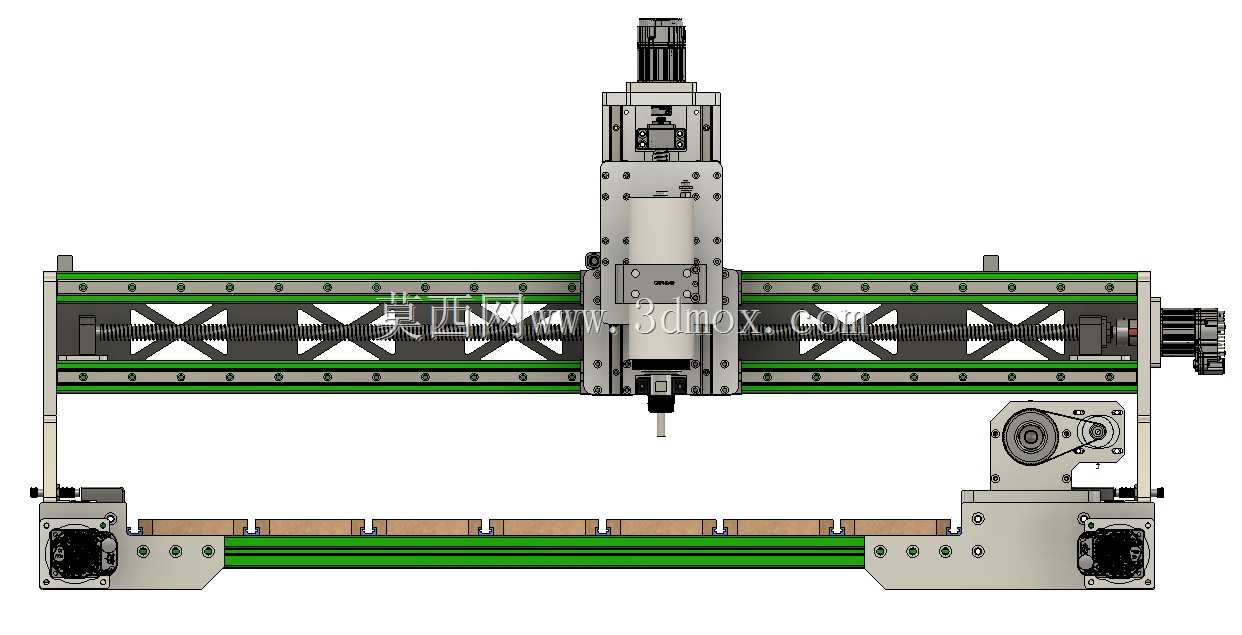

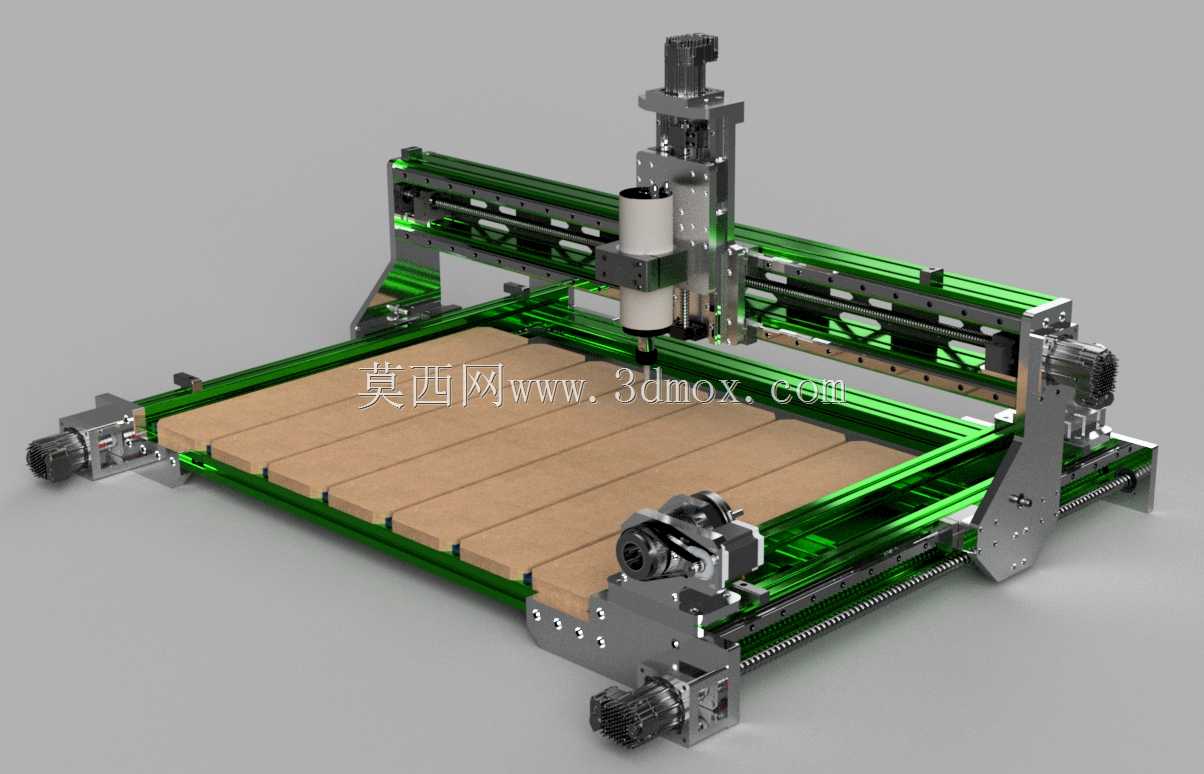

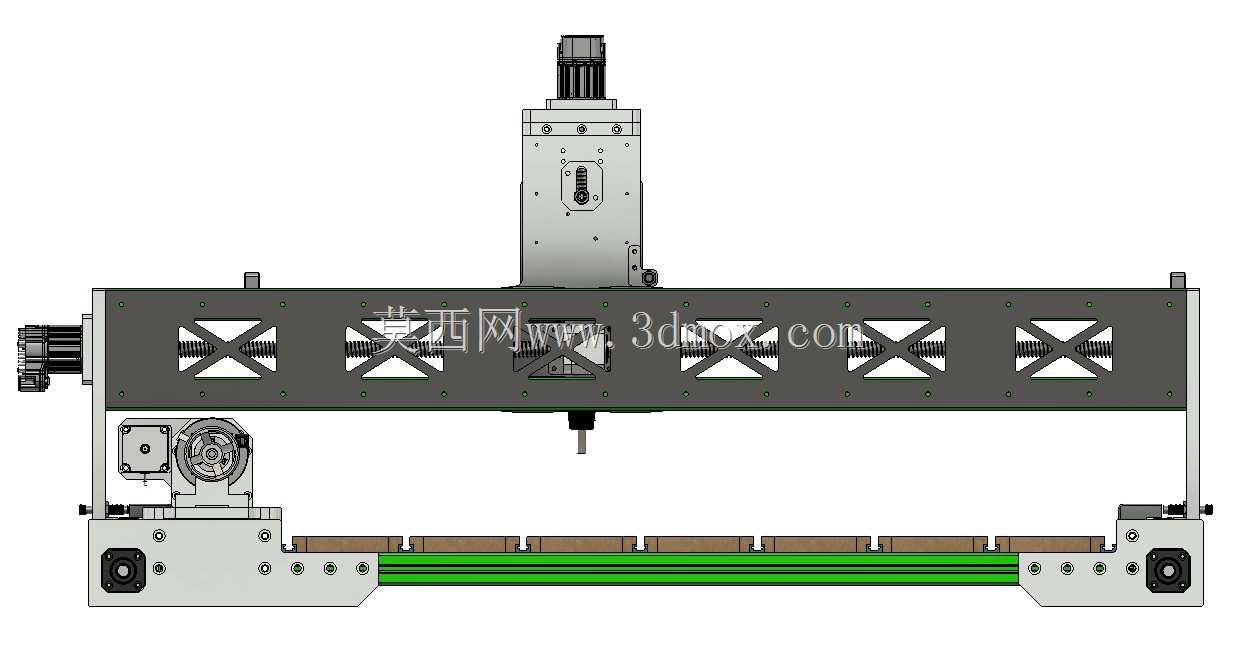

　　从结构设计逻辑来看，整机采用铝型材搭建主体框架，搭配线性导轨作为各轴的运动导向部件，传动端依托滚珠丝杠实现各轴的精准进给，所有核心尺寸都做了参数化关联，X、Y、Z三个直线轴的有效行程、丝杠长度、导轨安装位都绑定在参数表中，调整任意一个参数，整套模型的关联结构都会同步更新，不管是做同系列不同行程的机型改型，还是针对特定加工场景调整设备幅面，都能快速完成结构迭代，不用逐个零件修改尺寸，能大幅缩短改型设计的周期。

　　Z轴组件的结构经过多轮优化，导轨安装位置做了3mm的偏移调整，这个改动是为了在不拆卸导轨的前提下就能完成X轴相关板件的安装与拆卸，日常维护时不用拆解整个传动导向组，就能更换易损件或者调整传动间隙，降低了后期运维的拆装难度。X轴和Y轴的限位开关安装点位上，特意增加了1/2规格的螺纹孔，不用额外做安装支架或者现场打孔攻丝，直接就能用标准紧固件固定限位开关，装配时的工序更简洁，也能保证限位开关的安装位置精度，避免因安装松动导致的限位失效问题。

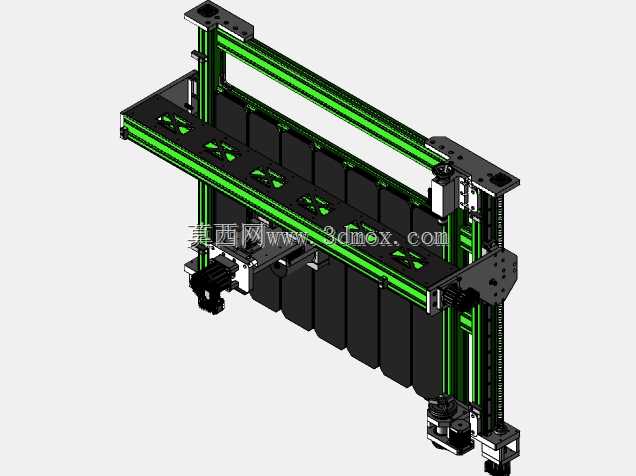

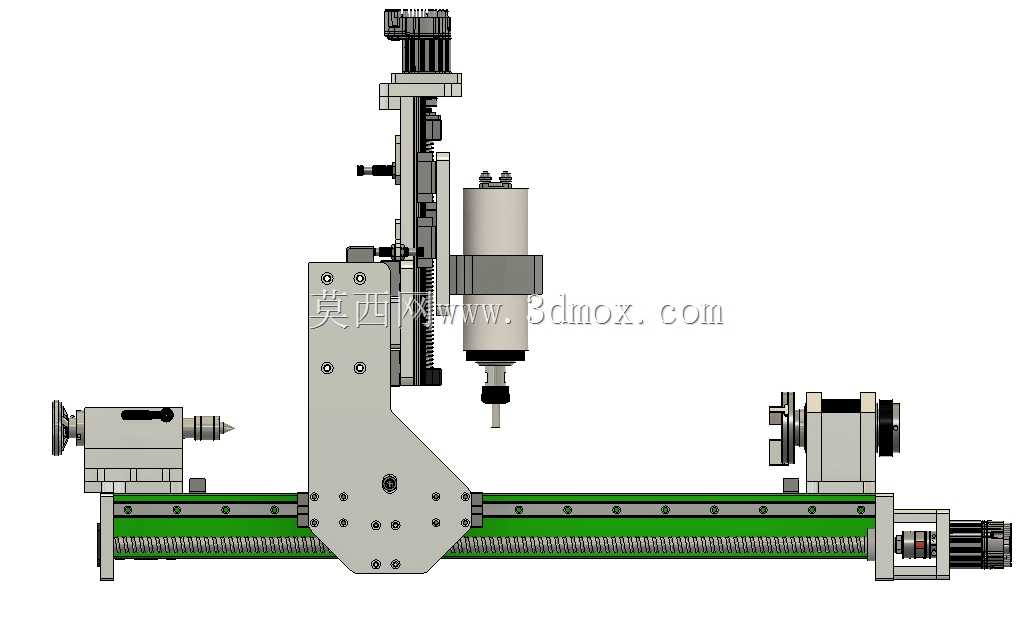

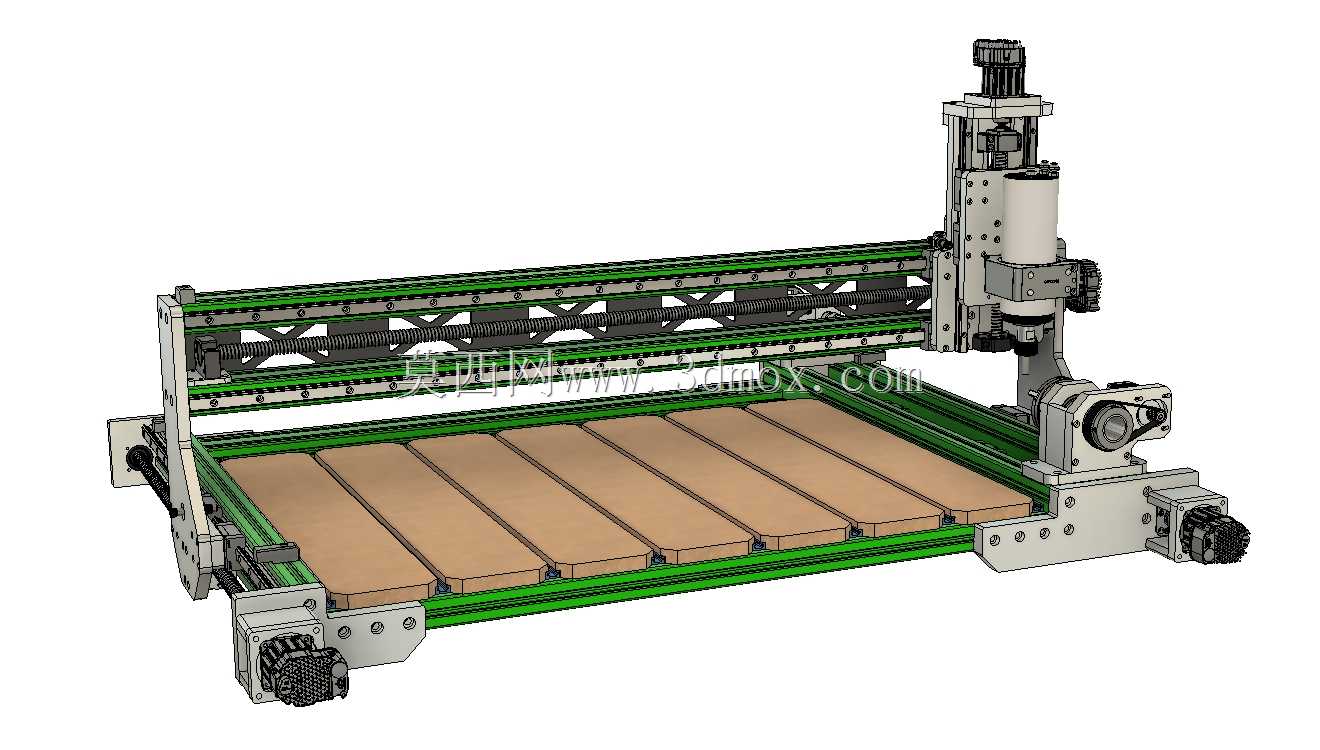

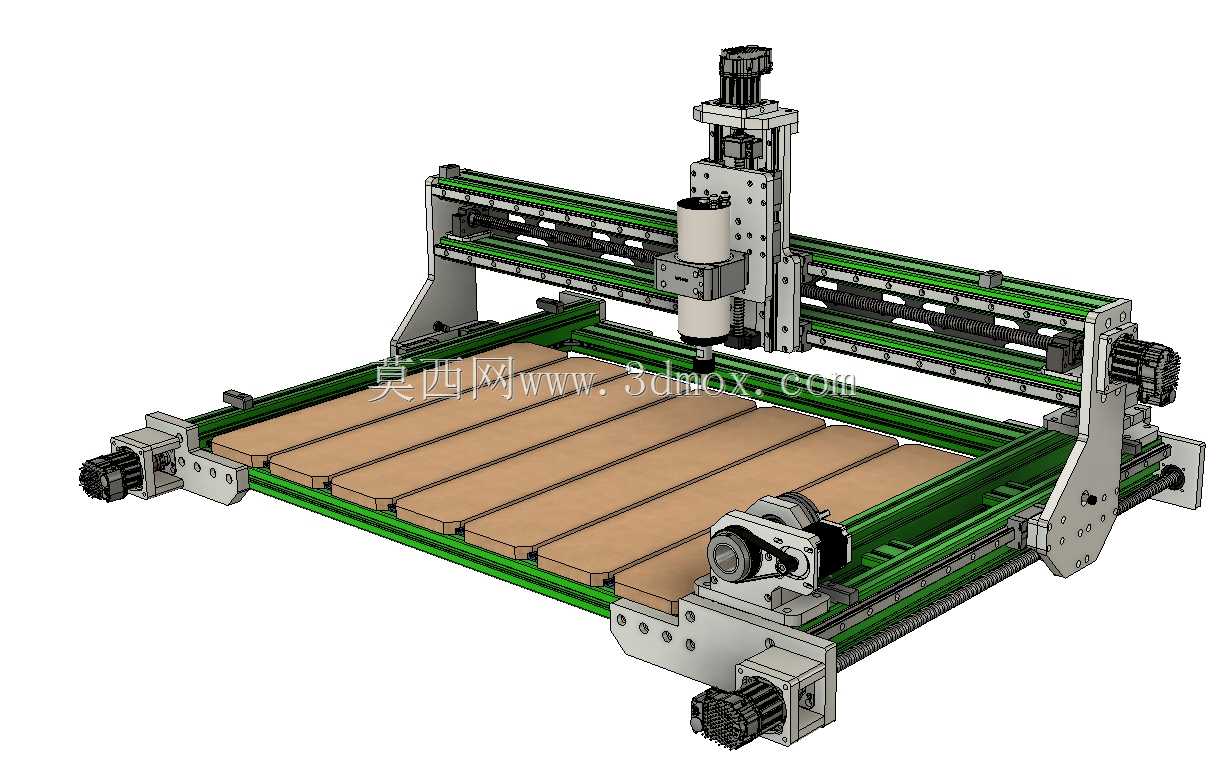

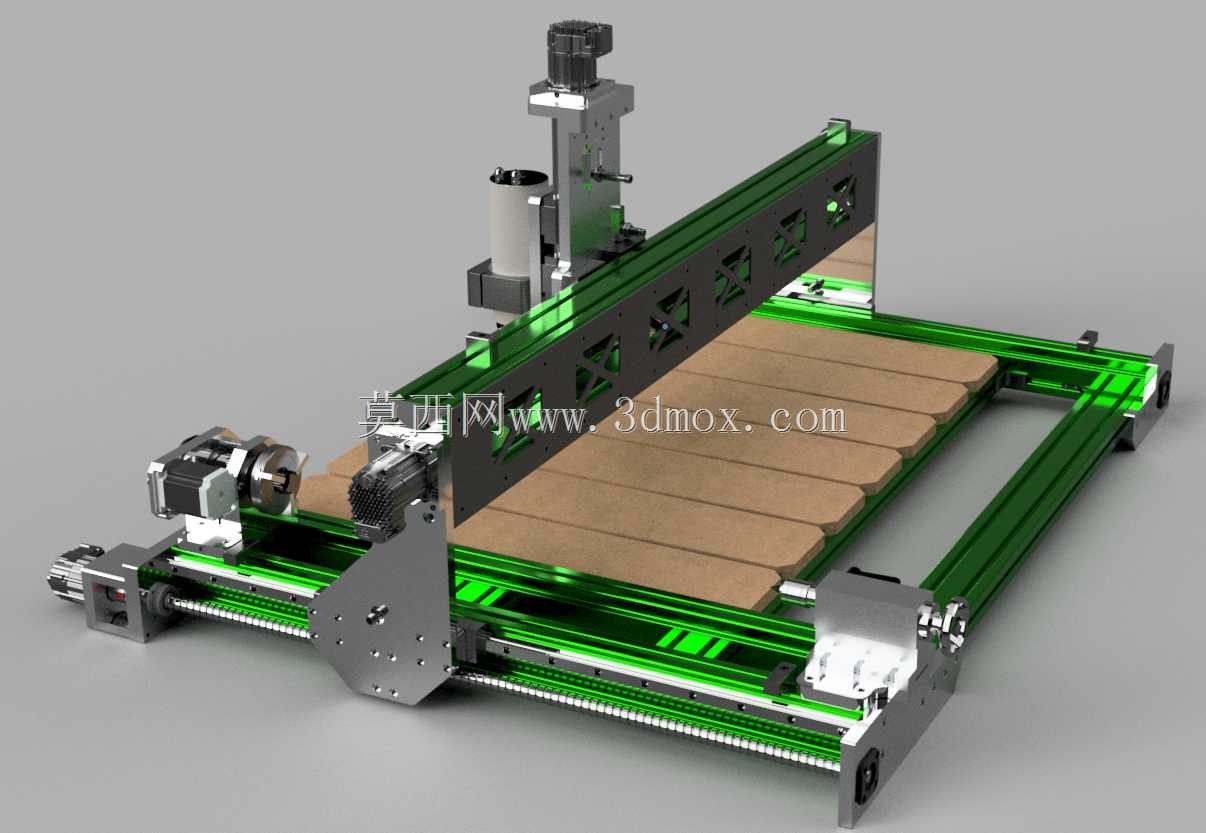

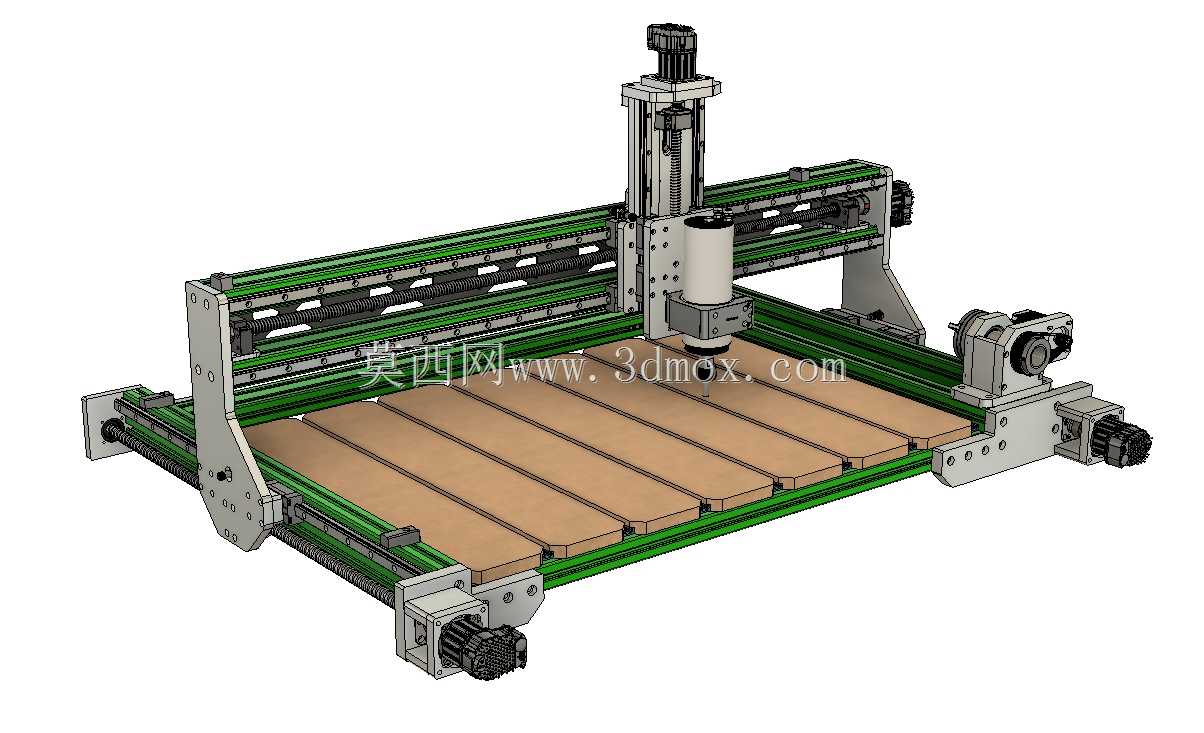

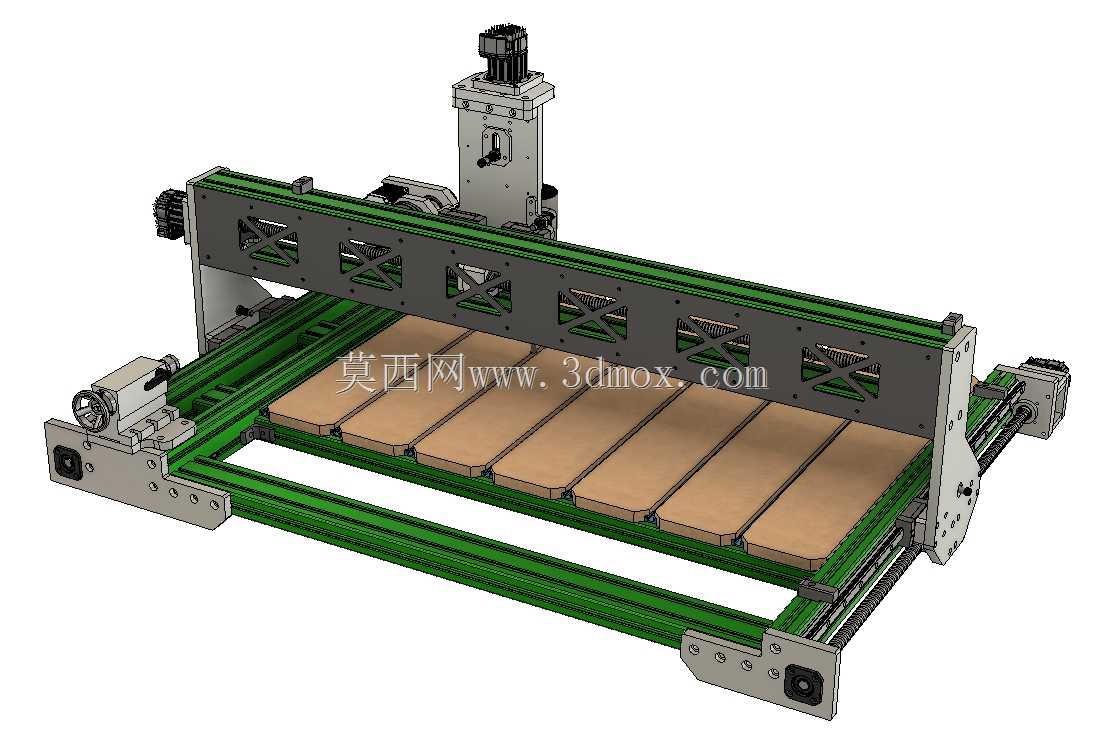

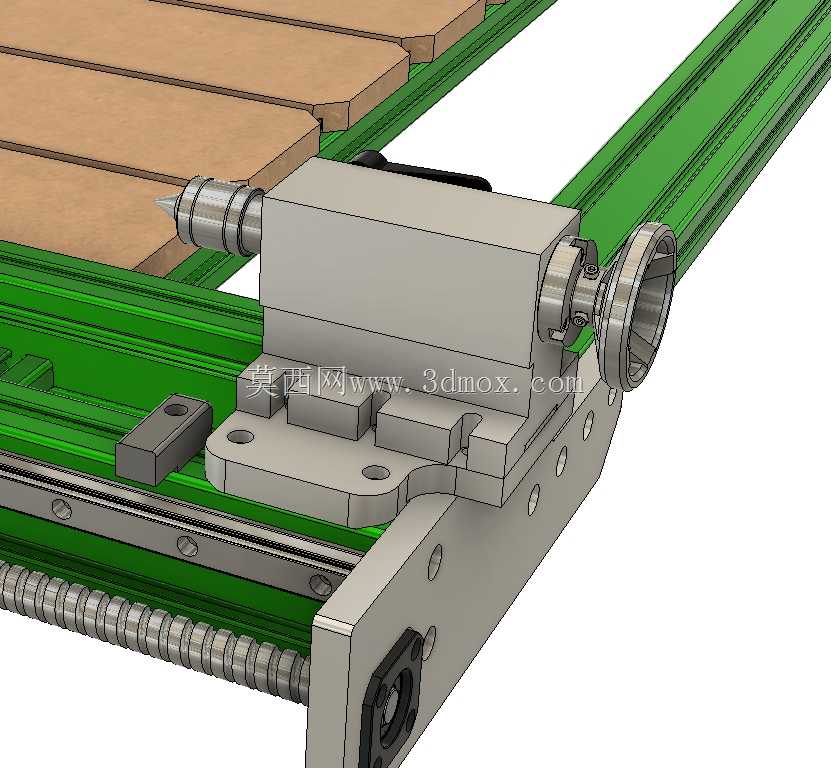

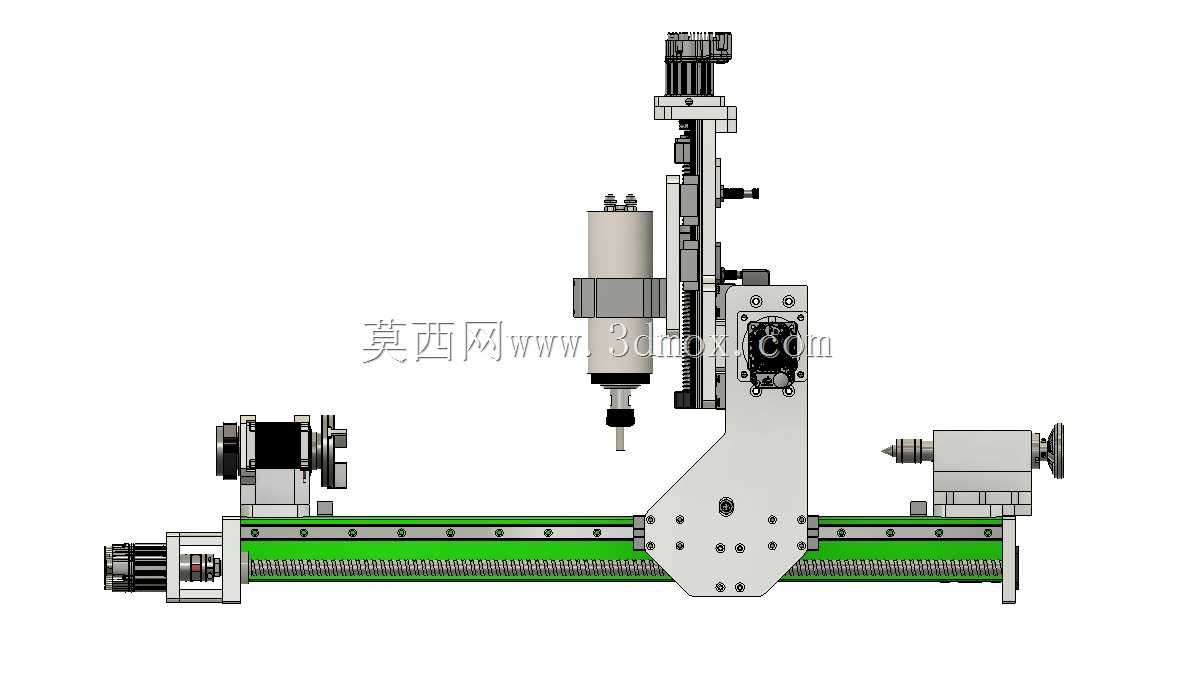

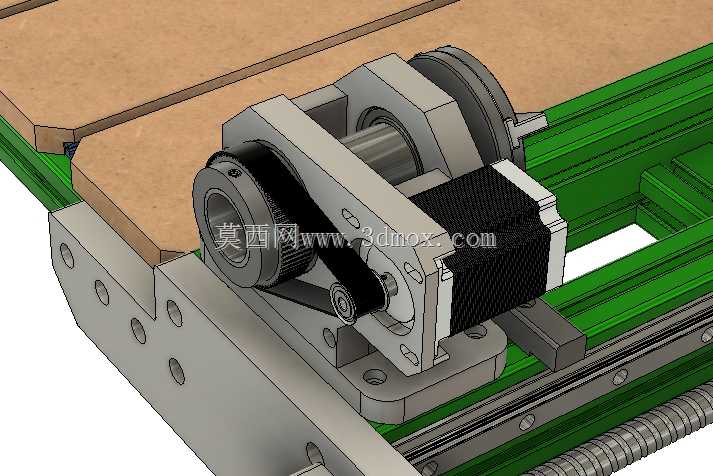

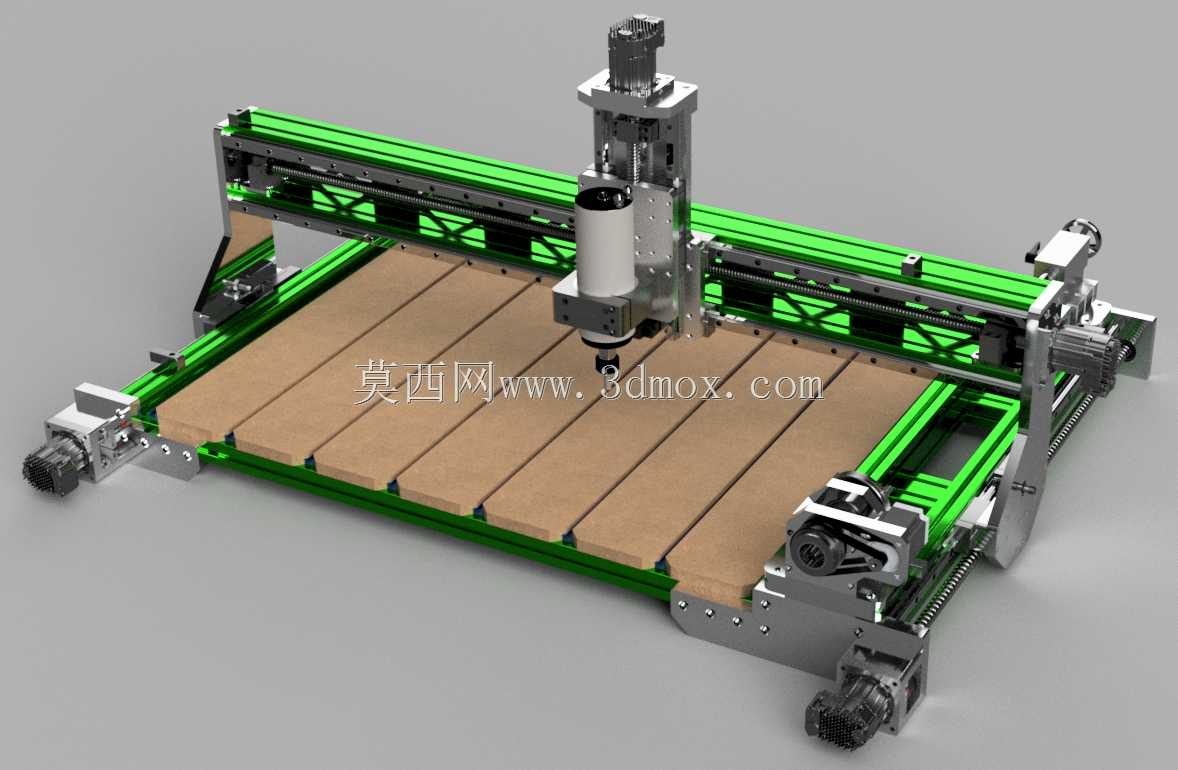

　　第四轴的主轴箱结构做了紧凑化处理，整体占用空间更小，和主机架的连接刚性做了强化，既不会额外占用过多的工作台有效加工幅面，也能保证回转加工时的结构稳定性，减少切削过程中的振颤，提升加工表面质量。工作台采用多块条状板材拼接的结构，预留了标准的T型槽安装位，不管是用压块固定平面板材，还是搭配专用夹具装夹回转类工件，都能灵活调整装夹位置，适配不同尺寸、不同形态的加工工件。

　　从安装边界来看，整机的占地尺寸围绕常规小型加工场地的摆放需求设计，底部预留了可调脚轮与支撑脚的安装位，既可以在需要转场移动时依靠脚轮推移，也能在固定加工位置时通过支撑脚调平设备，保证整机的水平度，避免因地面不平整导致导轨受力不均，加剧导向部件的磨损。各轴的伺服电机安装位都做了标准化的接口设计，可适配不同功率规格的伺服电机，用户可根据自身的加工切削负载需求，灵活选配对应扭矩的电机，不用修改安装法兰的结构。

　　设备的走线槽全部沿型材框架的内侧布置，所有运动部件的线缆都做了拖链防护，避免加工过程中切屑、切削液溅到线缆上造成老化破损，也能防止线缆在轴类往复运动时被拉扯剐蹭，提升整机电气部分的运行可靠性。主轴部分采用可升降的安装结构，可根据不同长度的刀具调整伸出量，兼顾大切深的粗加工和小进给的精细雕刻作业，加工时的转速区间可覆盖从软质木材、塑料到轻金属材料的切削需求，适配多类材质的加工场景。
