Wabeco D4000台式小型精密车床结构

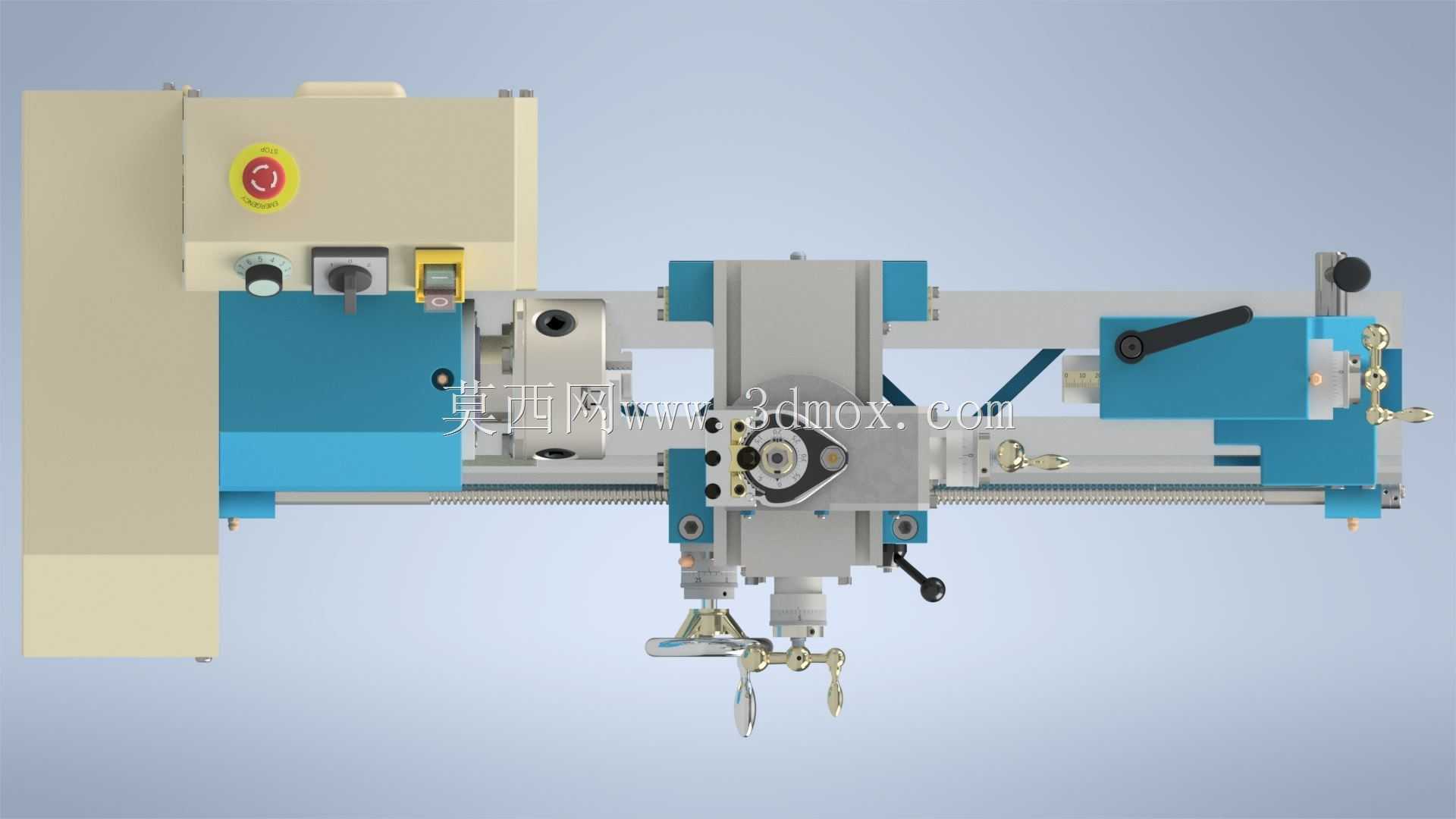

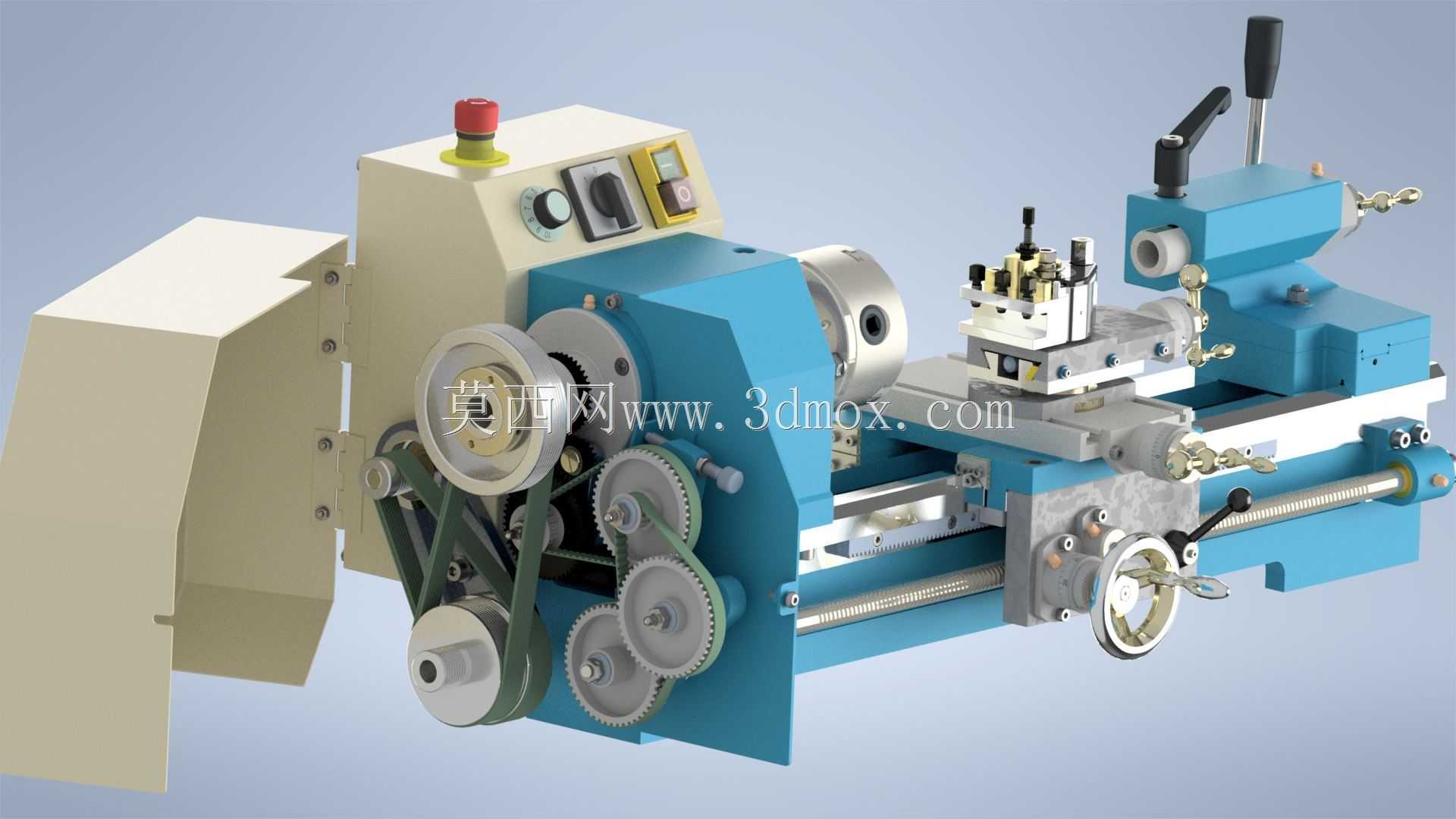

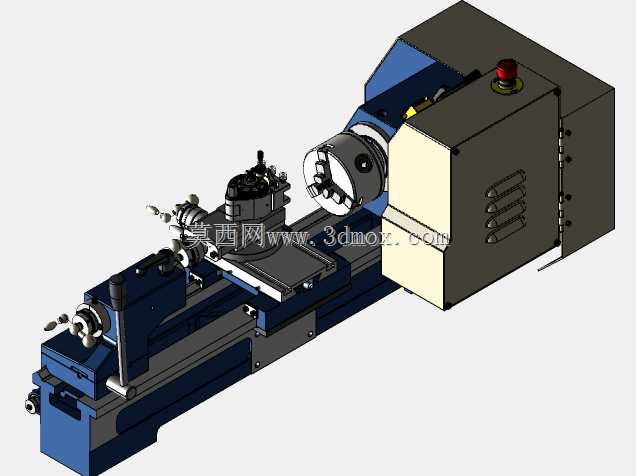

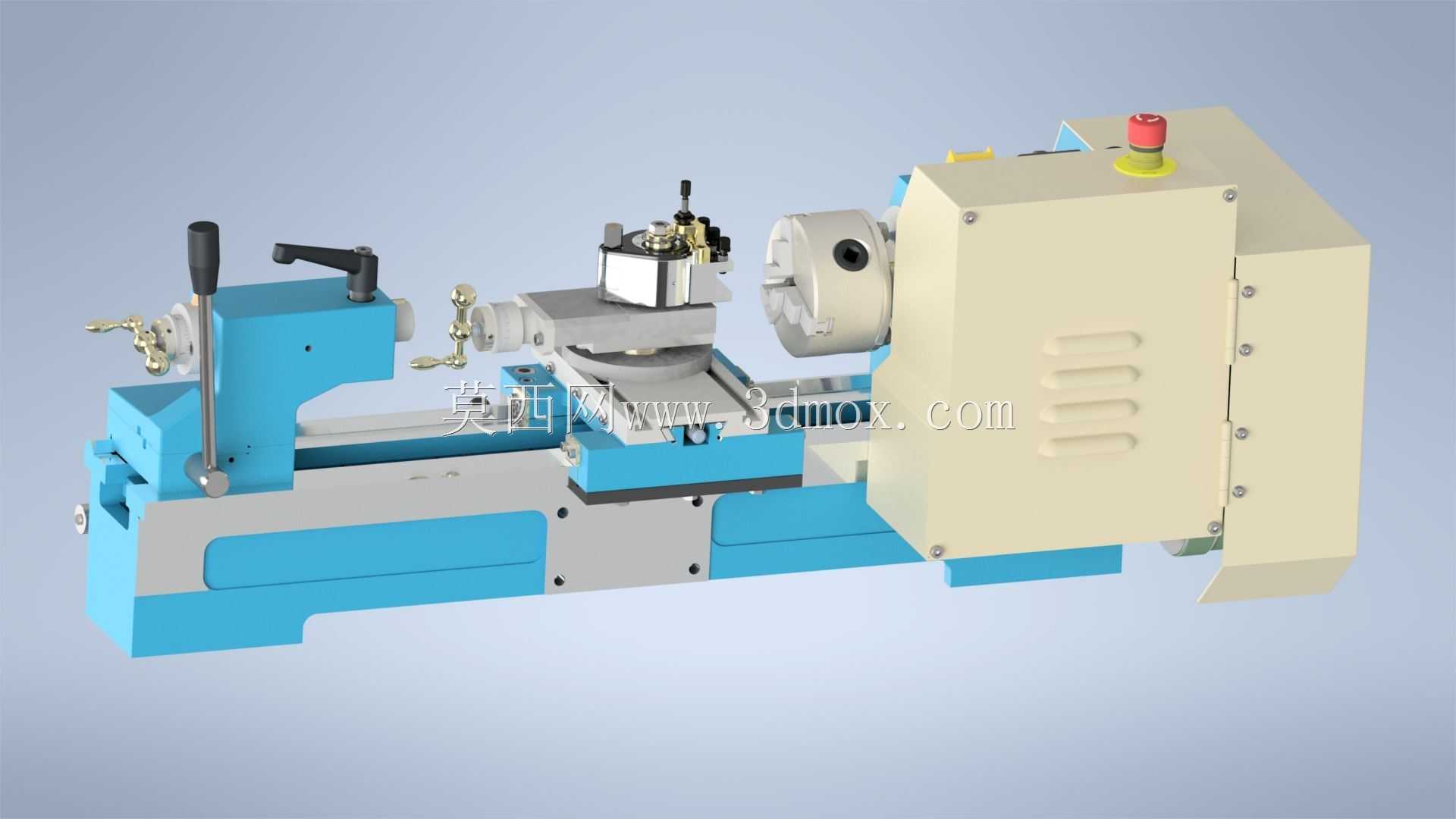

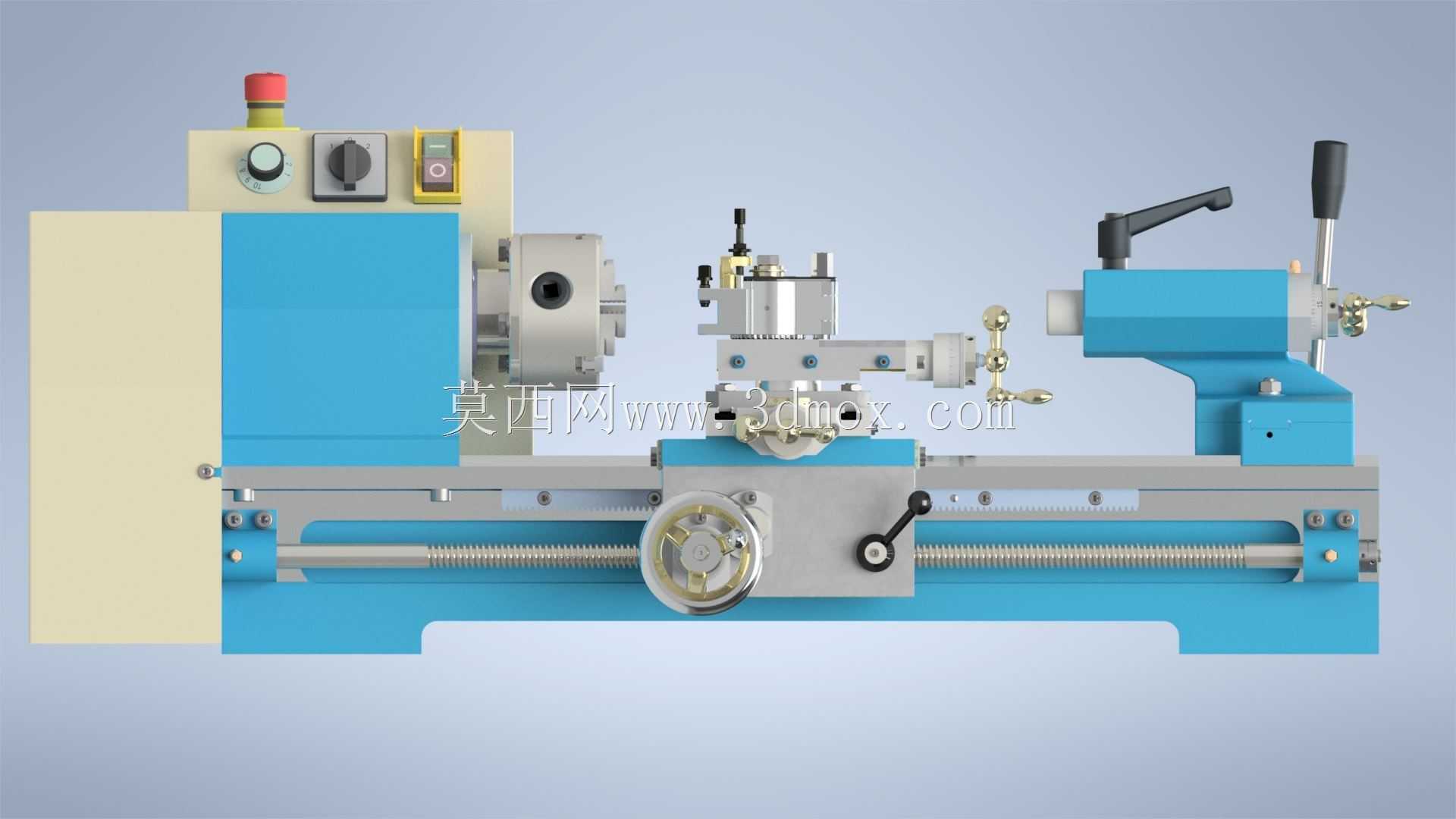

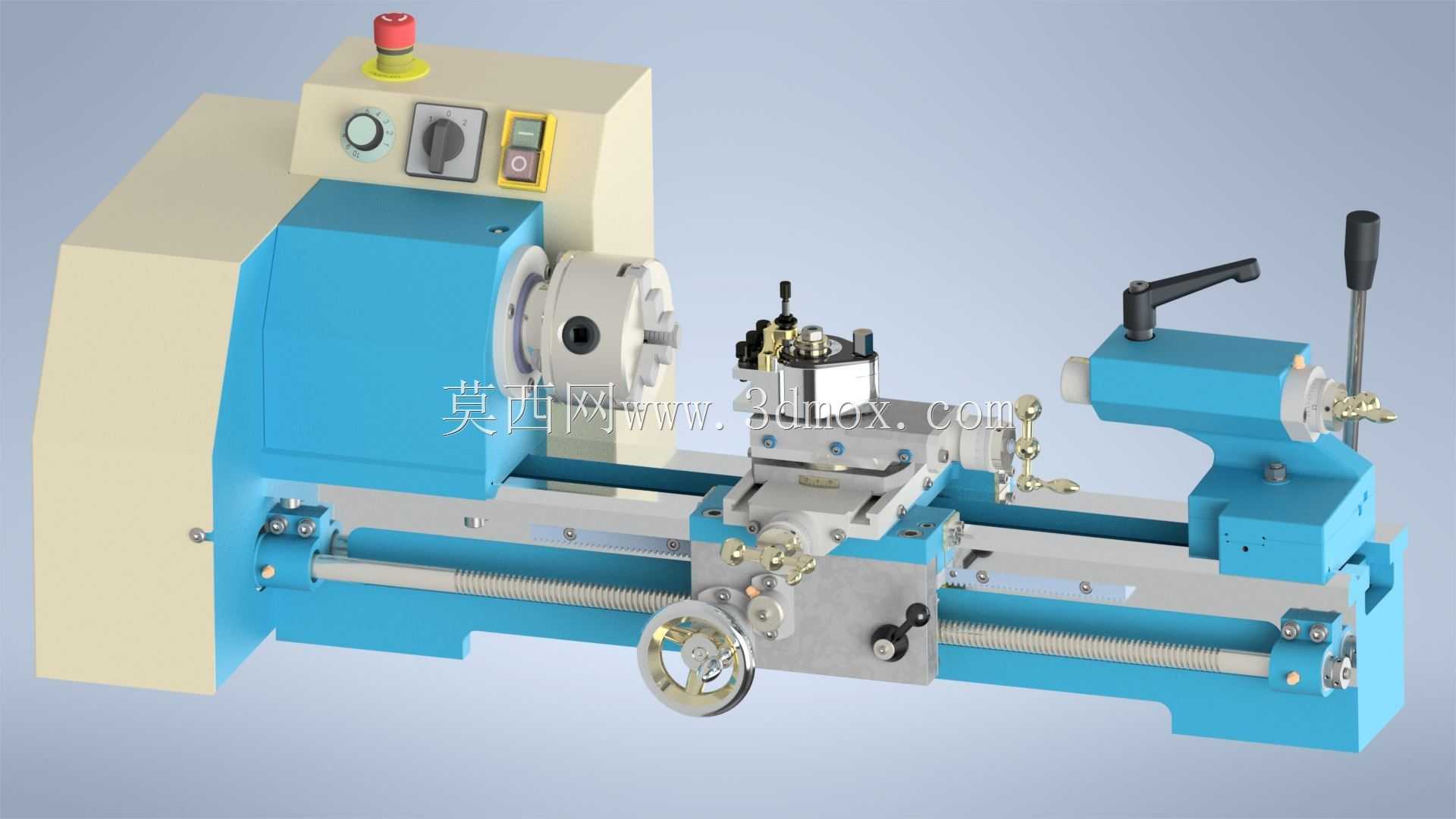

　　这款小型台式车床的结构设计，完全围绕小尺寸零件的精密加工作业场景展开，适配个体维修工坊、教学实训场地、小型精密零件试制工位的使用需求，可完成有色金属、工程塑料、软质钢材等材质的外圆车削、端面车削、内孔镗削、螺纹车削、锥面加工等常规车削工序，能满足小批量定制零件加工、零件修复、教学演示等多场景的实际使用要求。从结构布局来看，该车床采用卧式平床身布局，主轴箱布置在床身左侧，集成主轴驱动、转速调节与启停控制组件，操作面板上设置急停按钮、转速调节旋钮、电源开关与状态指示灯，所有操作控件均布置在操作人员伸手可及的范围内，符合单人单机操作的人机工程要求，无需额外辅助人员即可完成全部加工操作。床身采用高刚性导轨结构，导轨面经过磨削处理，

　　保证溜板移动的直线度与重复定位精度，床身长度控制在紧凑范围内，整体安装边界可适配常规工作台面，无需专门的设备基础，放置在标准重型工作台上即可完成安装调试，接通对应电源即可投入使用，对安装场地的承重、空间要求极低。进给系统采用丝杠传动结构，溜板箱上设置横向与纵向进给手轮，手轮带有刻度标识，操作人员可通过刻度盘精准控制进给量，满足小尺寸零件的精密进给要求；刀架采用快换式结构设计，可快速更换不同类型的车刀，适配不同工序的加工需求，换刀过程无需复杂的调校步骤，能有效缩短单件加工的辅助时间，提升小批量加工的作业效率。尾座布置在床身右侧，可沿导轨纵向移动并锁紧，顶尖可通过手轮控制伸缩，既可以配合主轴卡盘完成长轴类零件的顶持加工，

　　也可以换装钻夹头完成钻孔、铰孔等工序，拓展设备的加工适用范围。主轴卡盘采用三爪自定心结构，可快速装夹圆形、正六边形等截面的棒料工件，卡盘夹紧力可调，能适配不同材质工件的装夹需求，避免装夹变形对零件加工精度的影响。整体防护设计上，主轴箱与床身的外露传动部件均做了封闭处理，仅保留操作与加工区域的开放空间，既可以避免加工过程中的切屑飞溅进入传动部件造成磨损，也能降低操作人员误触传动部件的安全风险。从设计思路来看，这款车床在保证基础车削功能完整性的前提下，尽可能压缩了设备的整体外形尺寸，所有结构组件都做了集成化设计，没有冗余的结构部件，在有限的空间内集成了常规卧式车床的全部核心功能，同时兼顾了操作的便捷性与维护的便利性，设备的日常润滑、

　　易损件更换都可以在不拆解主体结构的情况下完成，降低了设备的日常维护成本。在实际使用场景中，这类小型车床非常适合加工直径在100mm以内、长度在300mm以内的小型零件，比如仪器仪表的小型轴类零件、模型制作的金属结构件、设备维修的非标小配件、教学实训的练习工件等，相比大型卧式车床，它的启动速度更快、操作更灵活、能耗更低，对于加工批量小、尺寸精度要求适中的小型零件来说，加工效率与经济性都更有优势。结构建模过程中，对每个部件的装配关系都做了精准还原，包括导轨与溜板的配合间隙、丝杠与螺母的传动结构、刀架的锁紧机构、尾座的锁紧结构、主轴的轴承支撑结构等细节都做了完整呈现，可直接用于设备结构认知、教学演示、改装方案设计等场景，也可以作为小型非标加工设备开发的结构参考，帮助设计人员快速理解小型卧式车床的结构布局与传动逻辑，缩短同类设备的开发周期。
