桌面级小型DIY微型车床结构设计

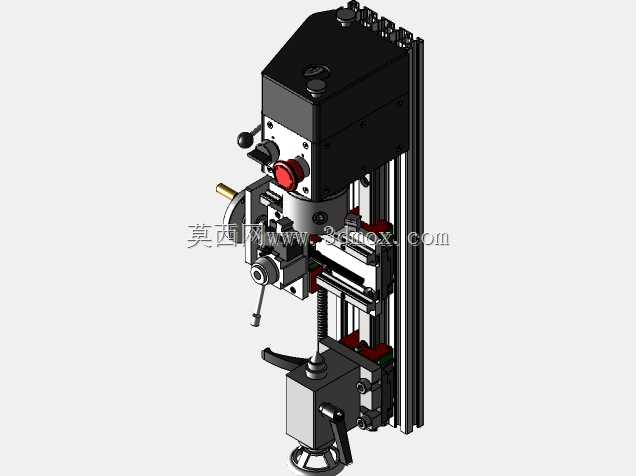

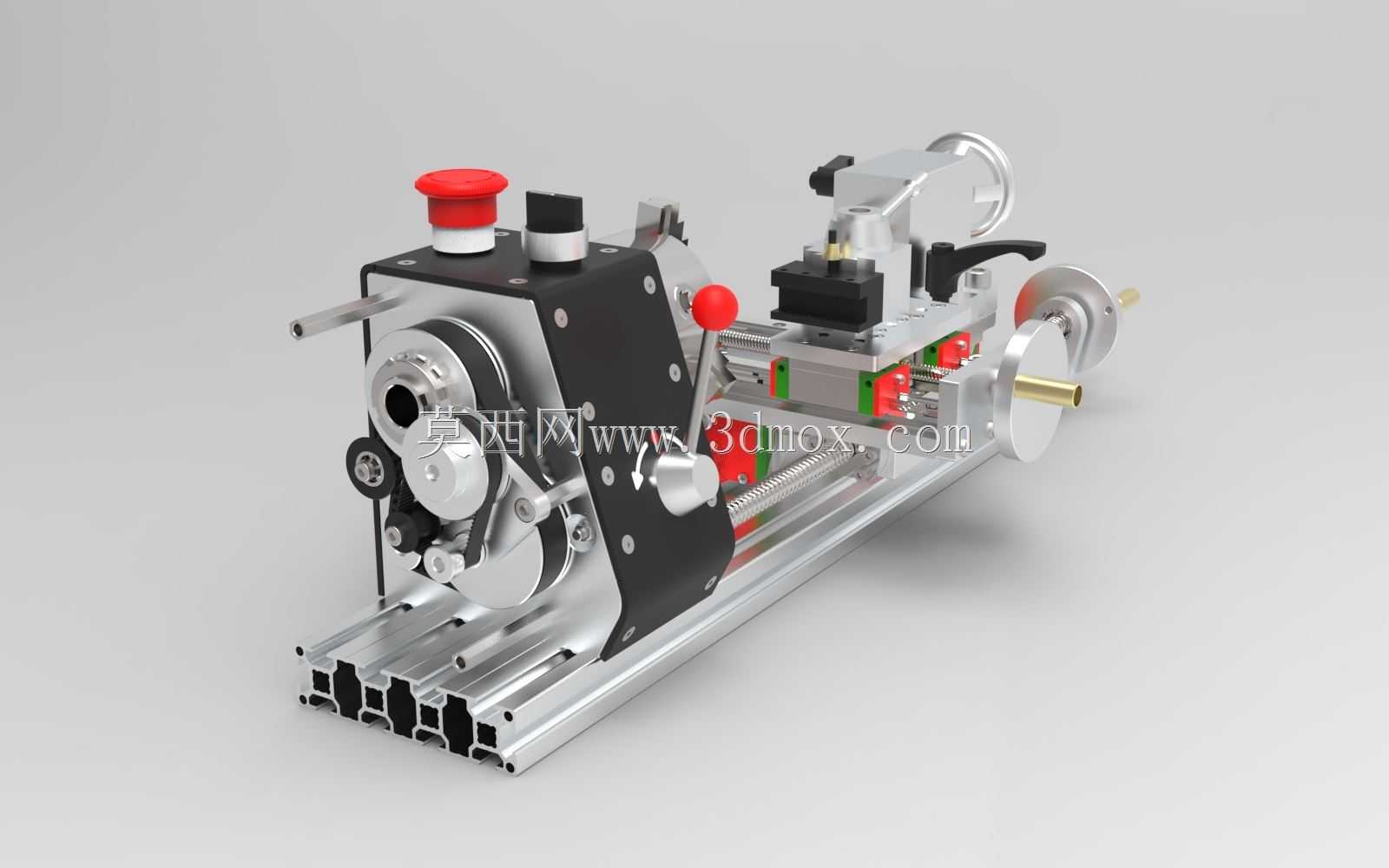

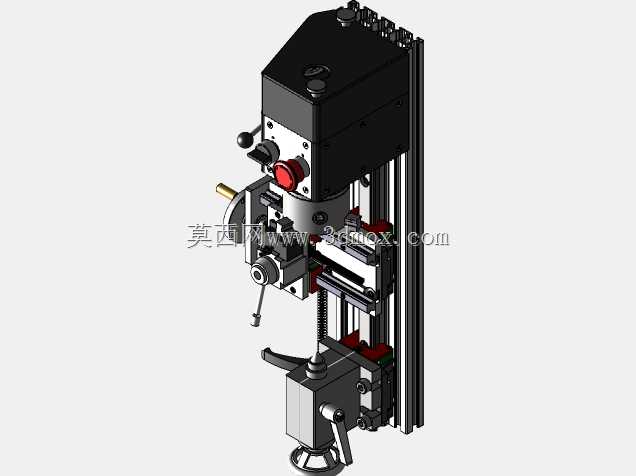

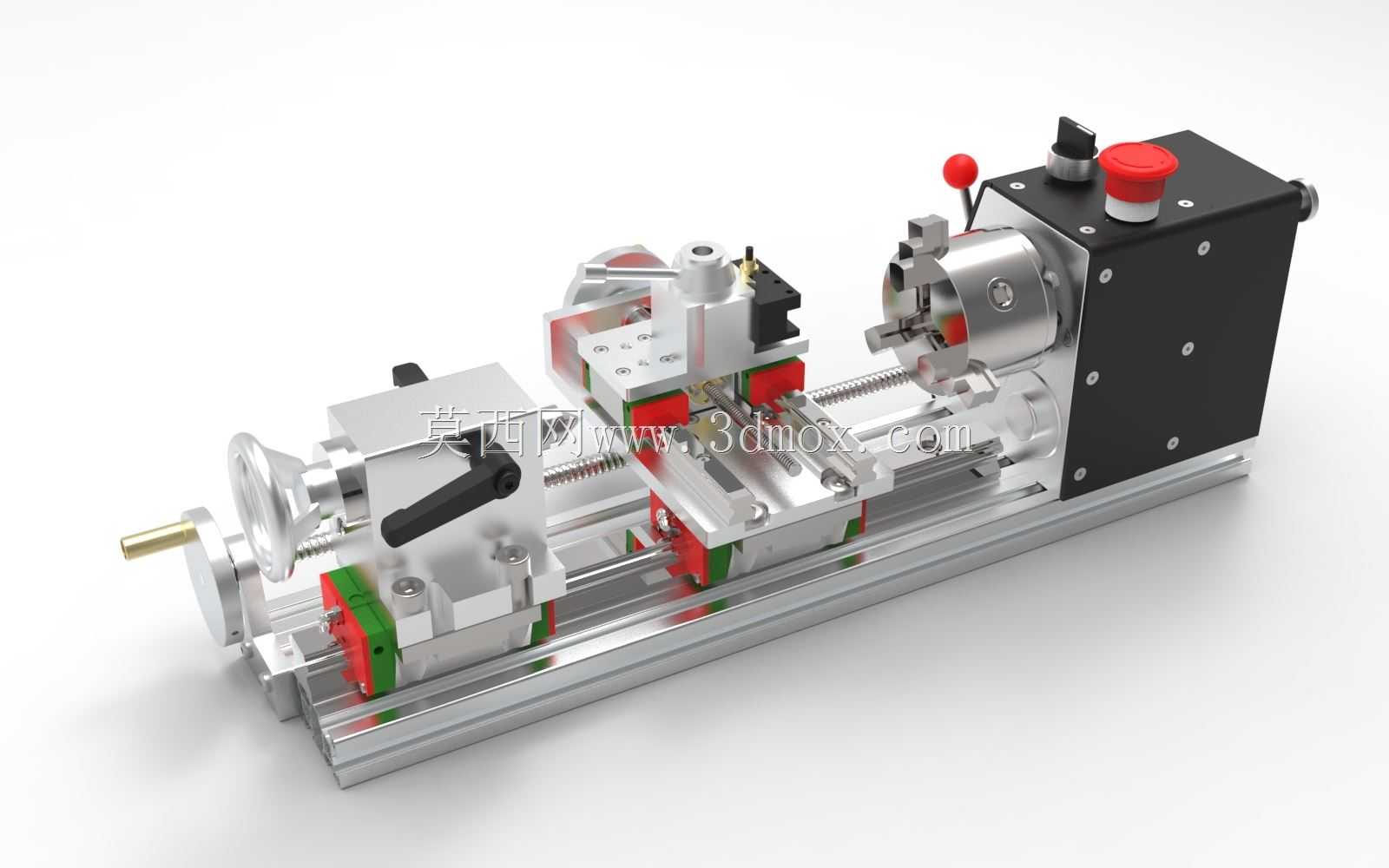

　　这款桌面级微型加工设备，核心定位是满足小尺寸零件的精密车削加工需求，适配个人工坊、教学实训、小型维修站点等空间有限的加工场景，可完成有色金属、工程塑料、软质金属等易切削材料的外圆车削、端面车削、螺纹加工、内孔镗削等常规车削工序，针对直径100mm以内、长度适配导轨行程的小型工件，可实现稳定的进给切削，无需占用大型工业车床的场地与配套资源。从结构设计逻辑来看，整机采用模块化拼接思路，床头箱、进给拖板、尾座三大核心部件均通过标准紧固件安装在床身导轨基座上，床头箱集成主轴夹持结构与变速传动组件，搭配80-100mm规格的三爪卡盘，可实现工件的同轴装夹，卡盘的夹紧行程覆盖常见小尺寸棒料、盘类零件的装夹需求，主轴端的锁紧机构可在装夹、

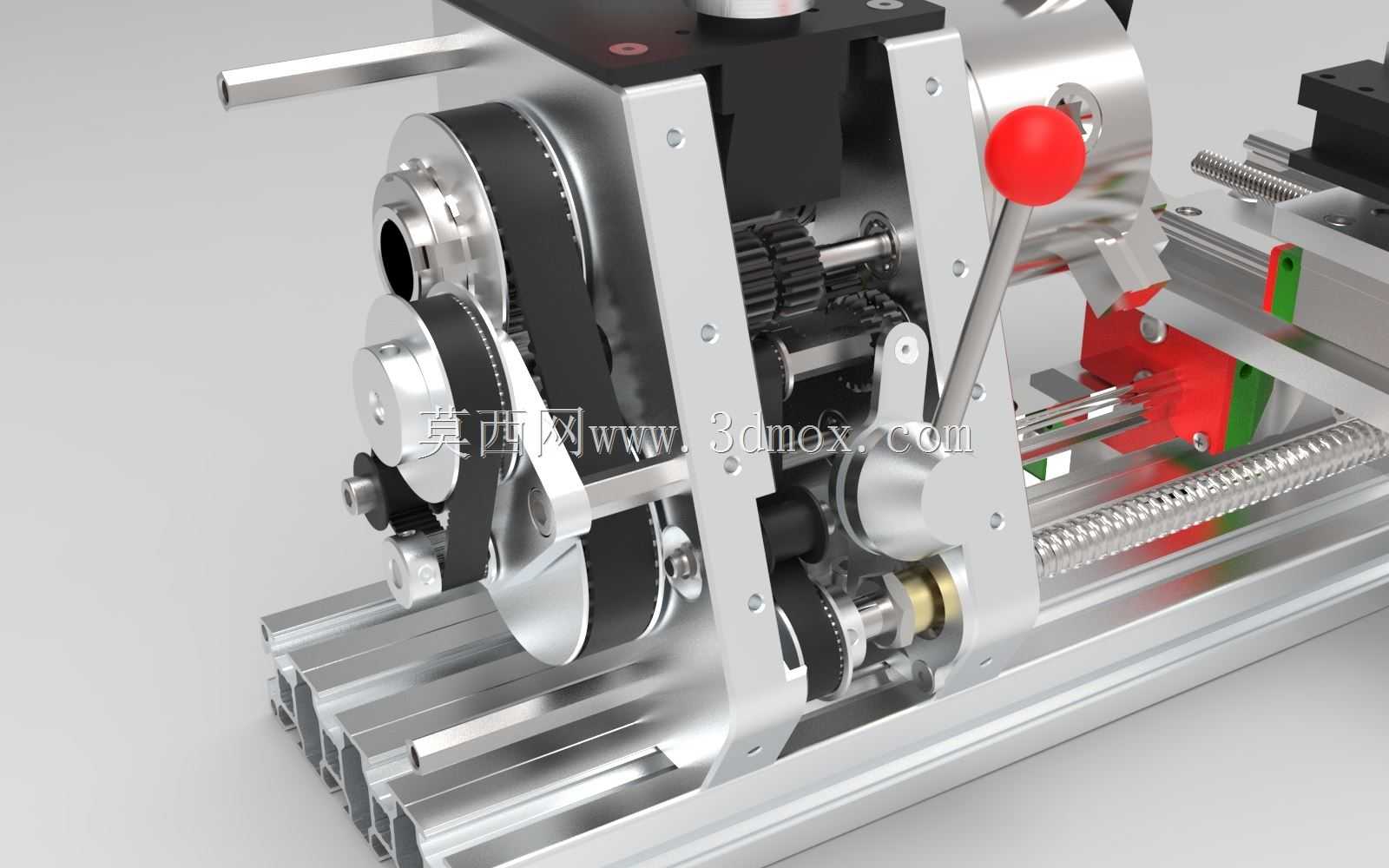

　　拆卸工件时实现主轴锁止，避免主轴转动带来的操作风险。进给系统采用滚珠丝杠作为传动部件，相比传统梯形丝杠，传动间隙更小、进给阻力更低，可实现更精准的进给量控制，拖板部分分为横向进给与纵向进给两个运动维度，横向拖板负责刀具的径向进刀，纵向拖板负责沿主轴轴线方向的走刀运动，拖板的手轮刻度盘可实现微米级的进给读数，满足小尺寸零件的尺寸精度控制要求。齿轮箱部分集成了自动进给与螺纹加工的传动链路，通过齿轮组的啮合切换，可实现不同螺距的螺纹加工进给匹配，无需额外挂轮调整即可覆盖常用公制小螺距螺纹的加工需求，齿轮箱的操作手柄布局在设备正面操作区域，操作人员可在装夹工件后快速切换进给模式，操作动线符合常规车床的操作习惯，降低小型设备的学习成本。

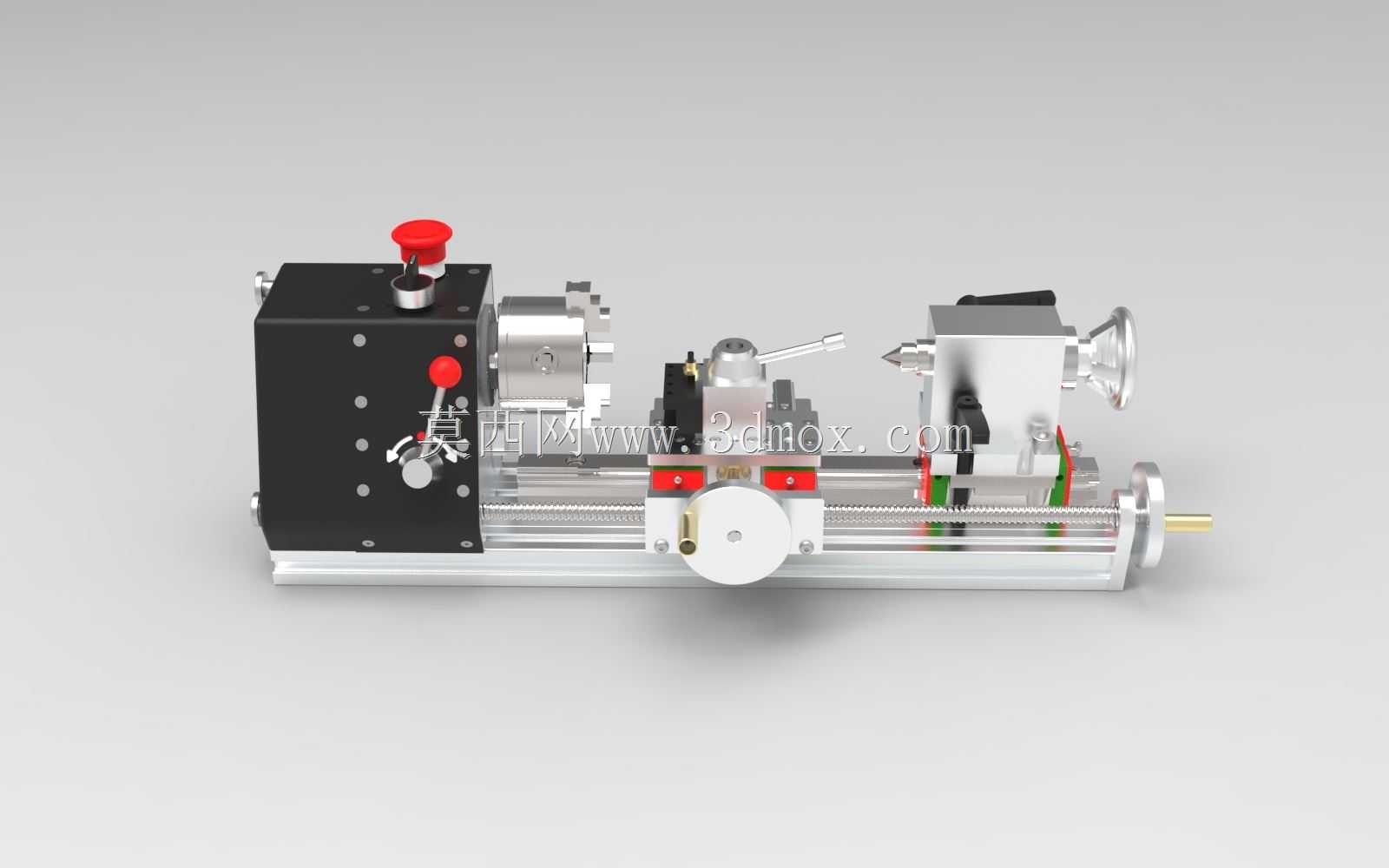

　　尾座部分采用可沿导轨滑动的锁紧结构，顶尖可实现轴向伸缩，用于长轴类零件的端面顶紧，抵消车削过程中工件的径向颤振，尾座的锁紧手柄可在调整到位后快速固定位置，顶尖的同轴度经过装配调校，可保证长轴类零件加工时的圆柱度误差控制在合理范围内。整机的安装边界适配常规桌面的承重与尺寸要求，床身采用一体式型材加工而成，导轨面经过磨削处理保证直线度，所有运动部件的润滑点均预留了注油位置，日常维护无需复杂拆解，控制部分的急停按钮布置在床头箱顶部最易触碰的位置，可在出现加工异常时第一时间切断动力，符合小型加工设备的安全设计要求。从实际加工适配性来看，这款设备可满足模型制作、小批量非标零件打样、教学演示、五金零件维修等场景的加工需求，相比大型工业车床，

　　其采购成本、占用空间、操作门槛都大幅降低，同时保留了常规车床的核心加工功能，对于加工余量小、尺寸精度要求适中的小型零件，可实现与工业车床接近的加工效果，设备的所有标准部件均采用市面通用的标准件，后期维护更换配件无需定制，可大幅降低长期使用的维护成本。在结构细节设计上，拖板的导轨间隙可通过镶条进行调整，长期使用出现磨损后，可通过调整镶条的压紧程度恢复导轨的运动精度，延长设备的使用寿命，刀架部分采用常规的四方刀架结构，可同时装夹四把不同用途的车刀，加工过程中可快速旋转切换刀具，无需重复拆装对刀，提升小批量零件的加工效率。
