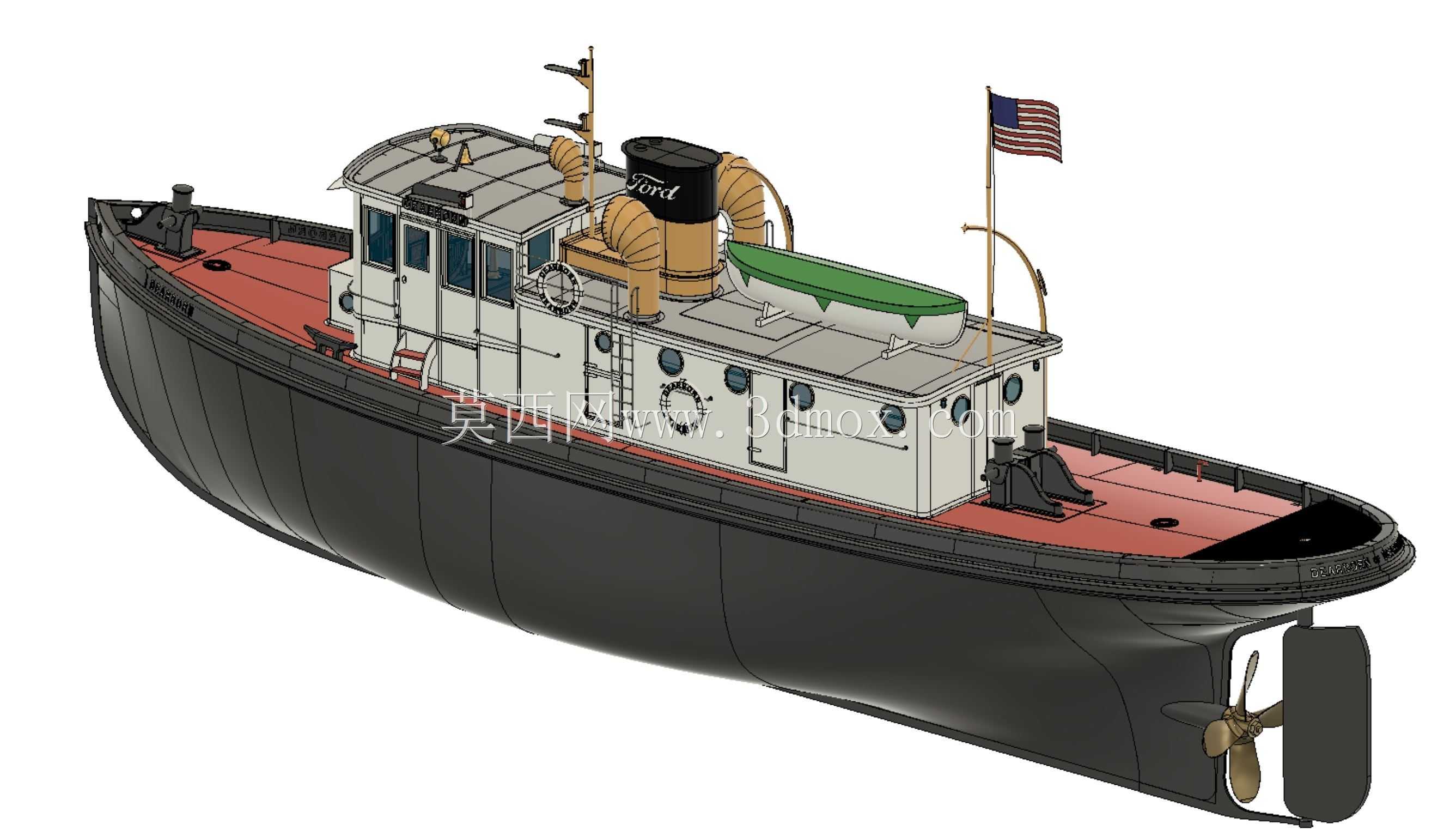

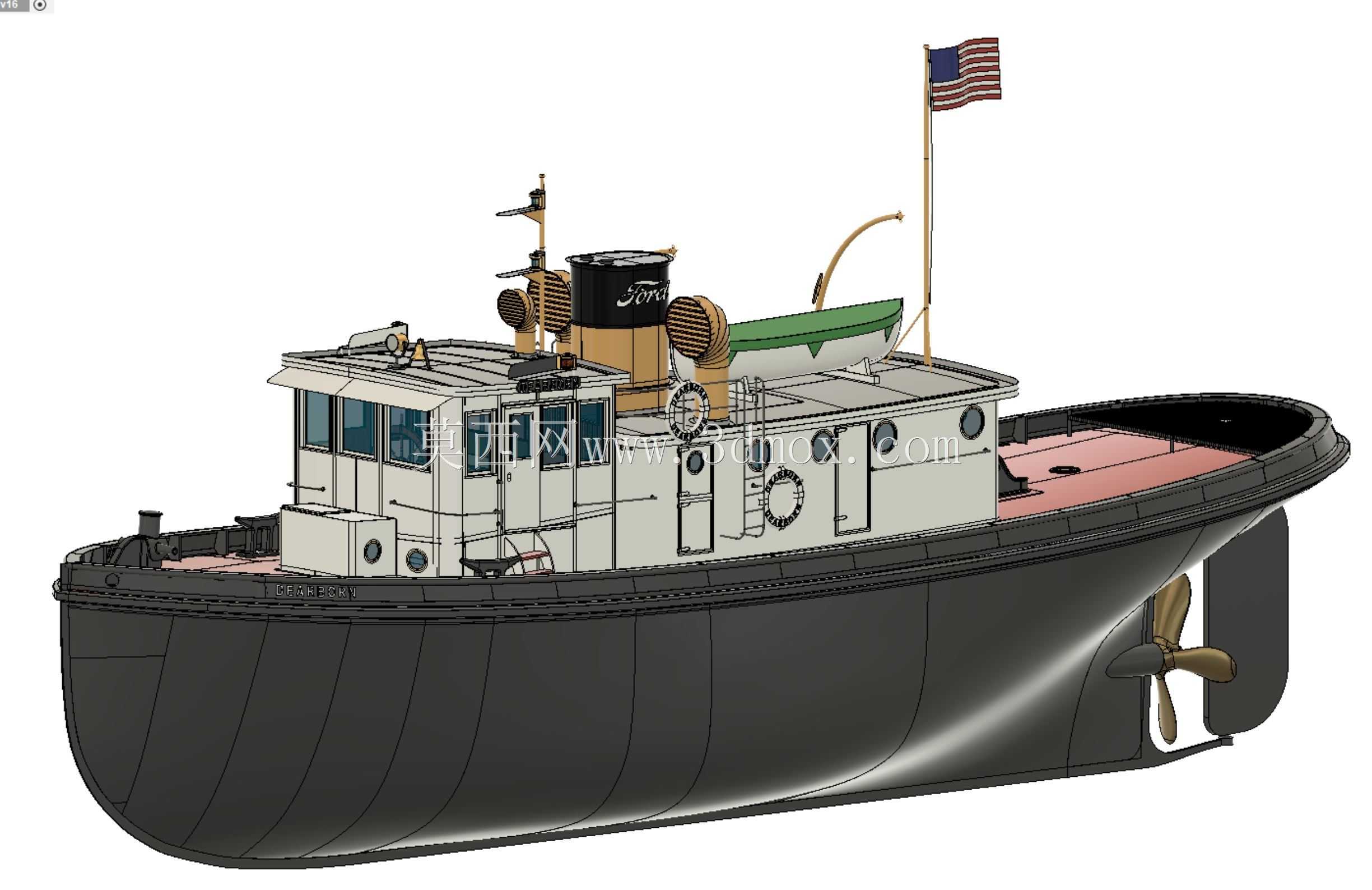

迪尔伯恩内河作业拖船三维结构模型

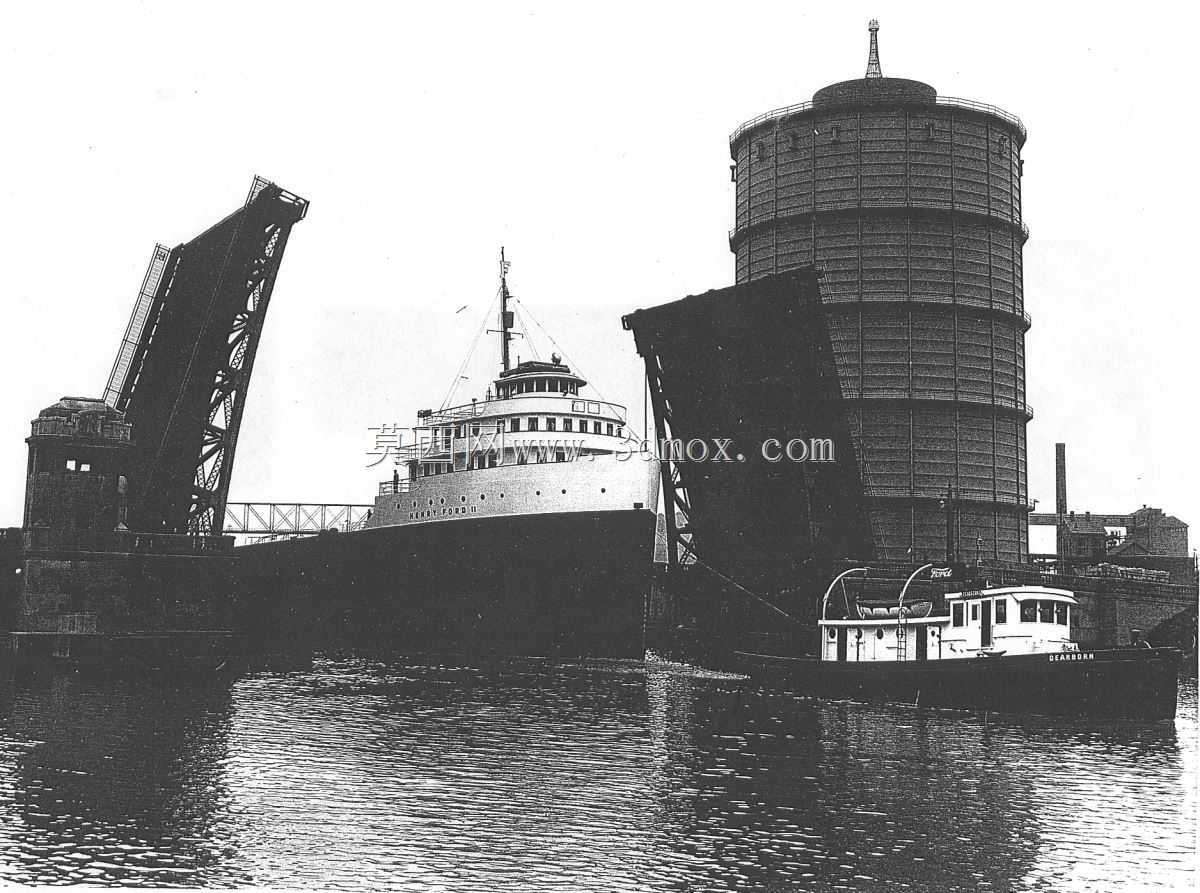

　　这款拖船的三维结构还原，完全围绕内河港作拖带的实际作业需求搭建，建模过程中优先梳理了实船在狭窄内河航道、工业港区内的作业边界，所有结构细节都对应港作拖船的实际使用场景。从作业场景来看，这类拖船主要承担内河航道内大型矿砂船、散货驳船的顶推、拖带移位作业，活动水域多为河道入港区的狭窄航段、工厂专用码头泊位区域，作业时需要频繁调整顶推位置、切换拖带方向，因此上层建筑的布局、甲板作业空间的预留、推进系统的布置都完全适配这类近距离高频次的操纵需求。

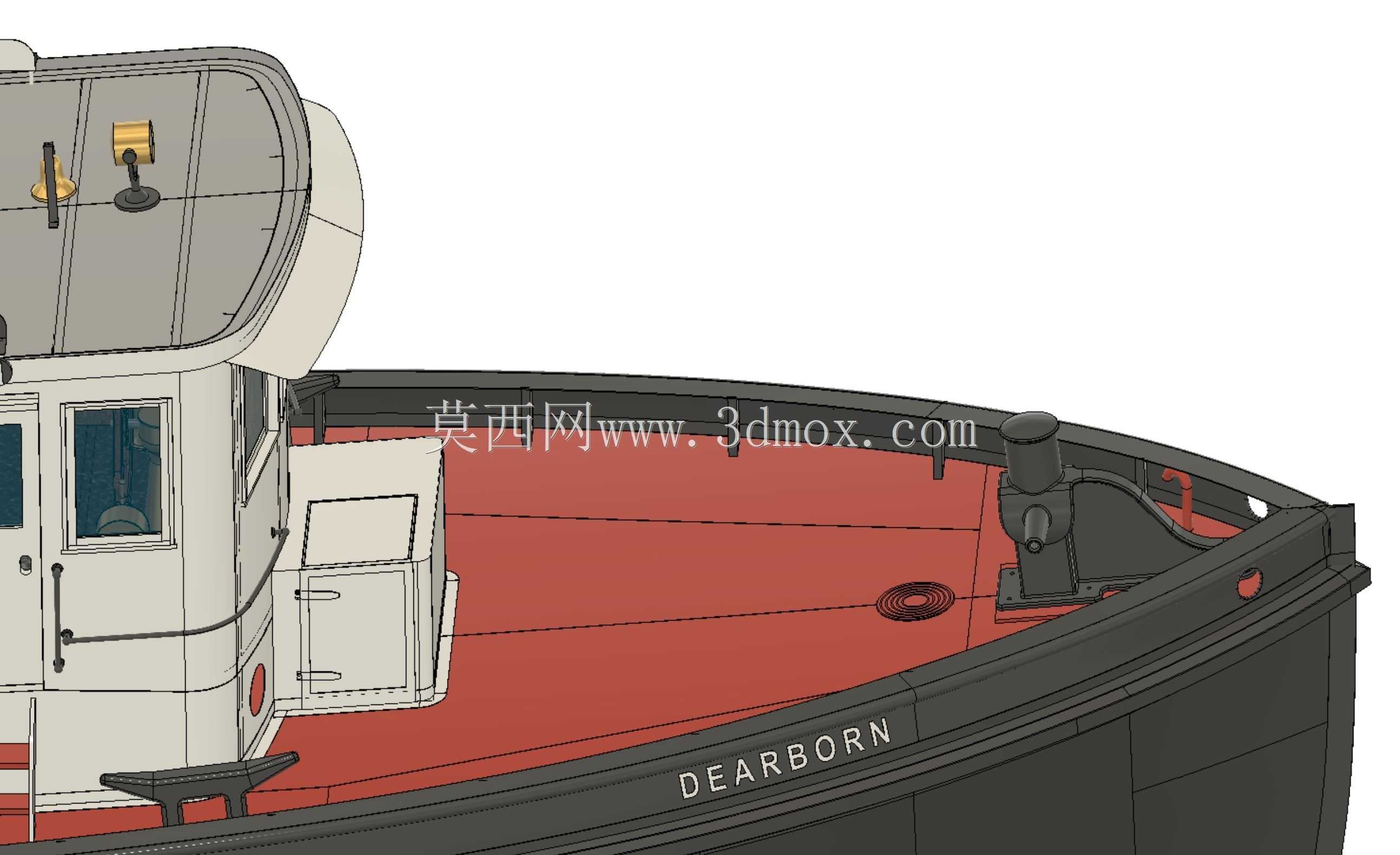

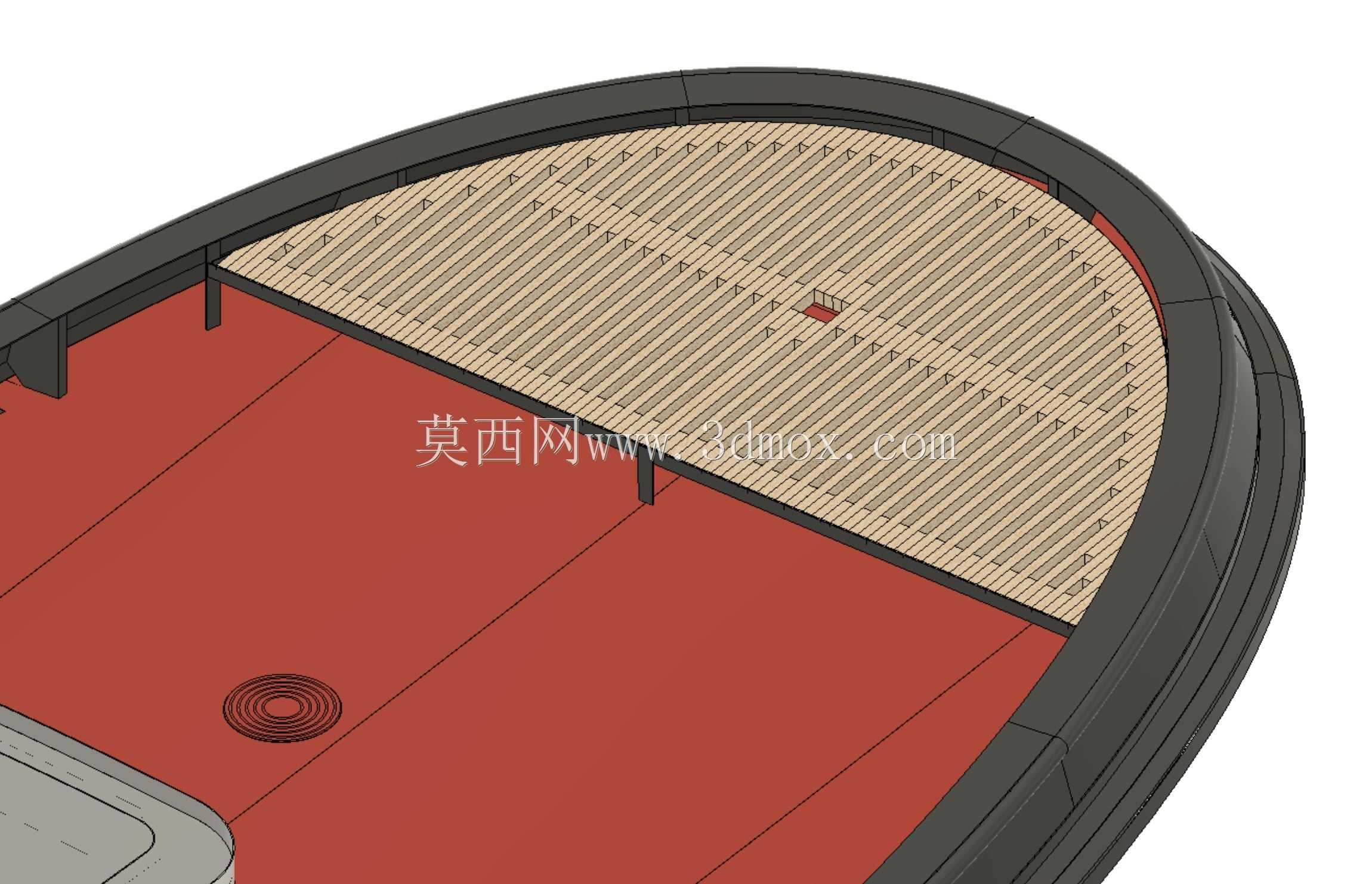

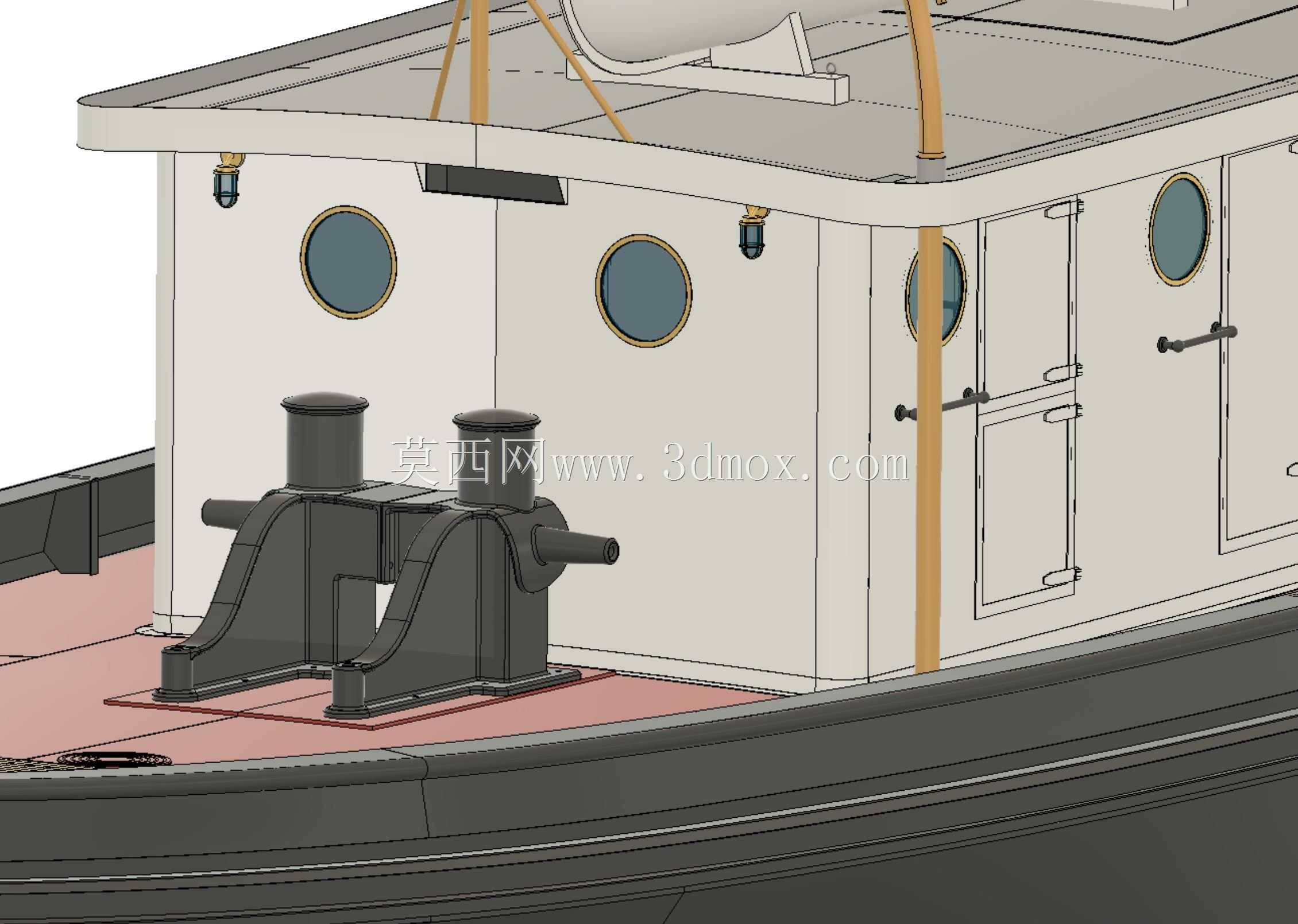

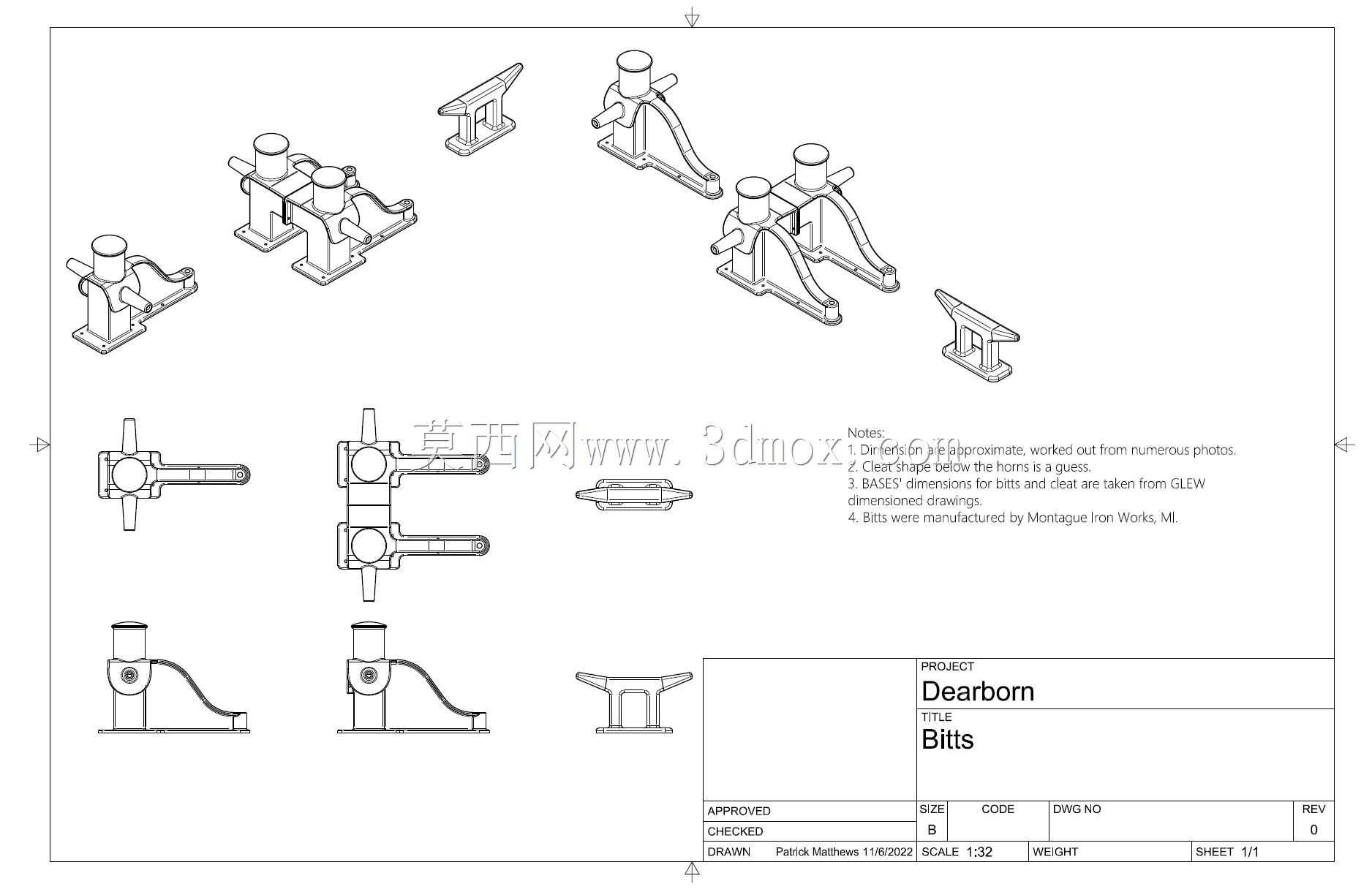

　　从功能特性上，模型完整还原了拖船的核心作业结构：主甲板艏部预留了足够的系缆作业空间，舷侧设置了多组带缆桩与导缆孔，能够满足不同角度带缆拖带的需求，避免拖带作业时缆绳与上层建筑发生干涉；上层建筑采用前置式驾驶室布局，驾驶室舷窗覆盖了艏部顶推作业区、舷侧带缆位、艉部拖带作业区的全向视野，操纵人员在驾驶室内即可观察全船所有作业点位的状态，无需额外增设瞭望位，适配港内近距离作业时的高频操纵需求。艉部的推进系统采用带导流管的螺旋桨搭配舵叶结构，这类布置能够在低速拖带状态下提供足够的推力，同时提升小半径转向的灵活性，适配狭窄航道内的移位、靠泊作业需求。

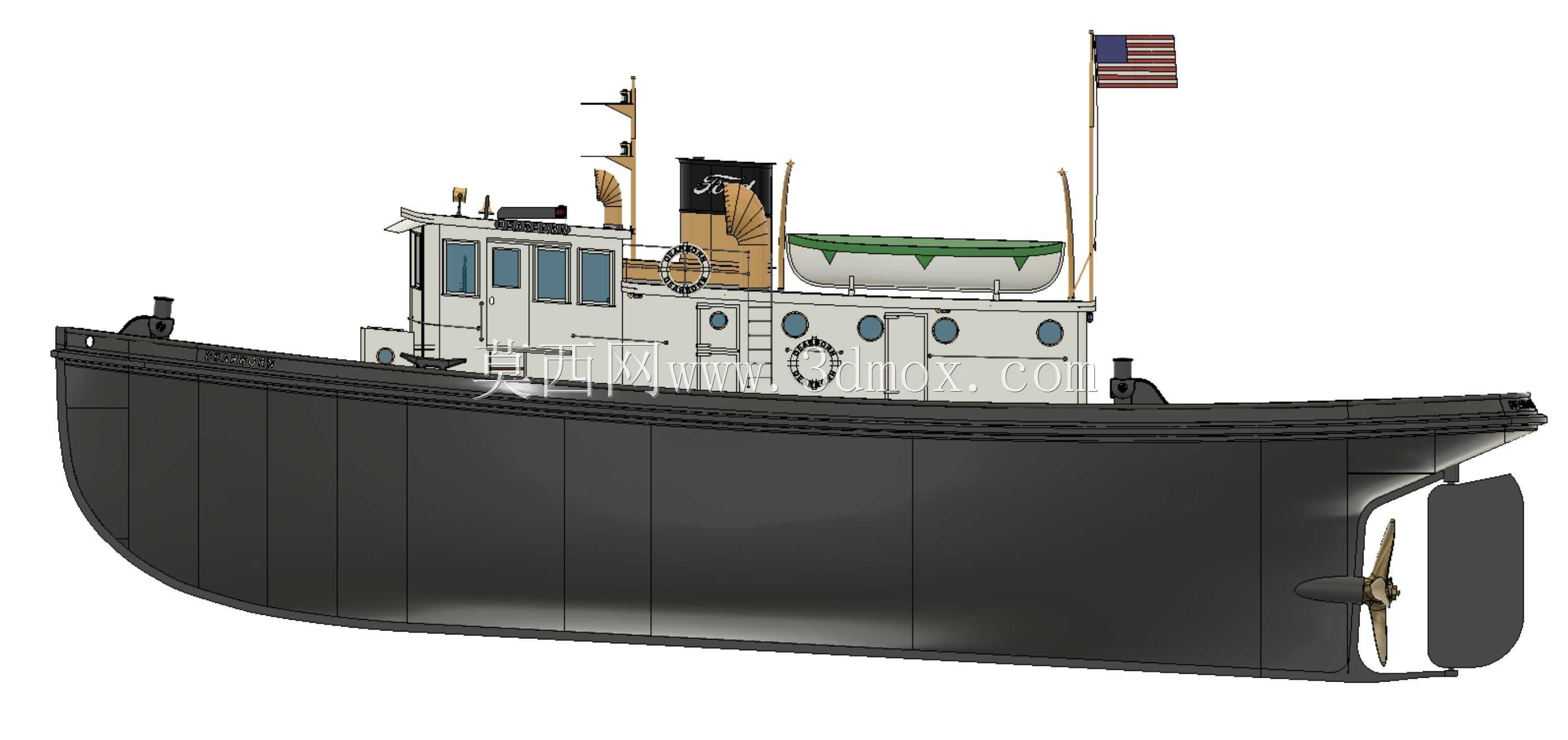

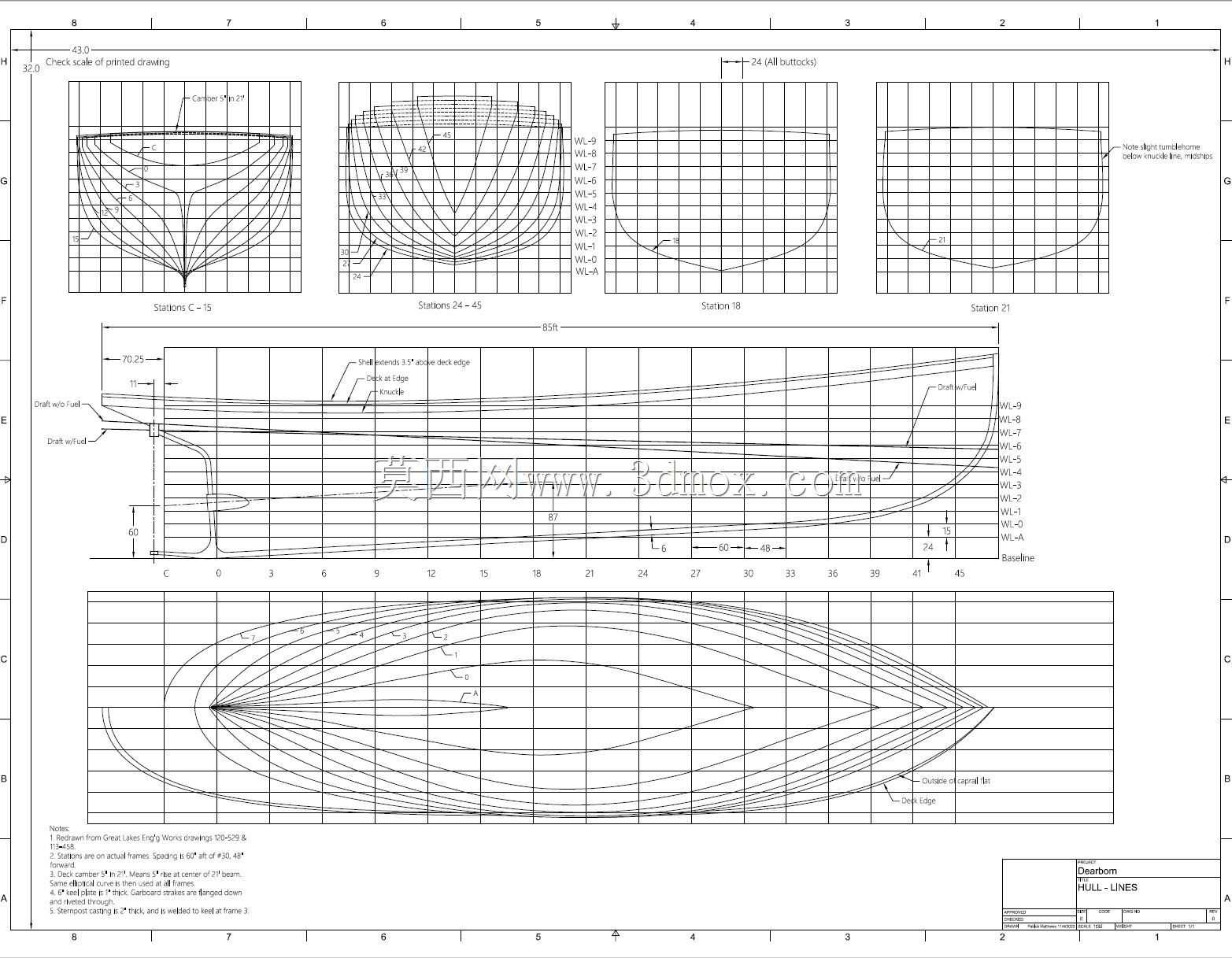

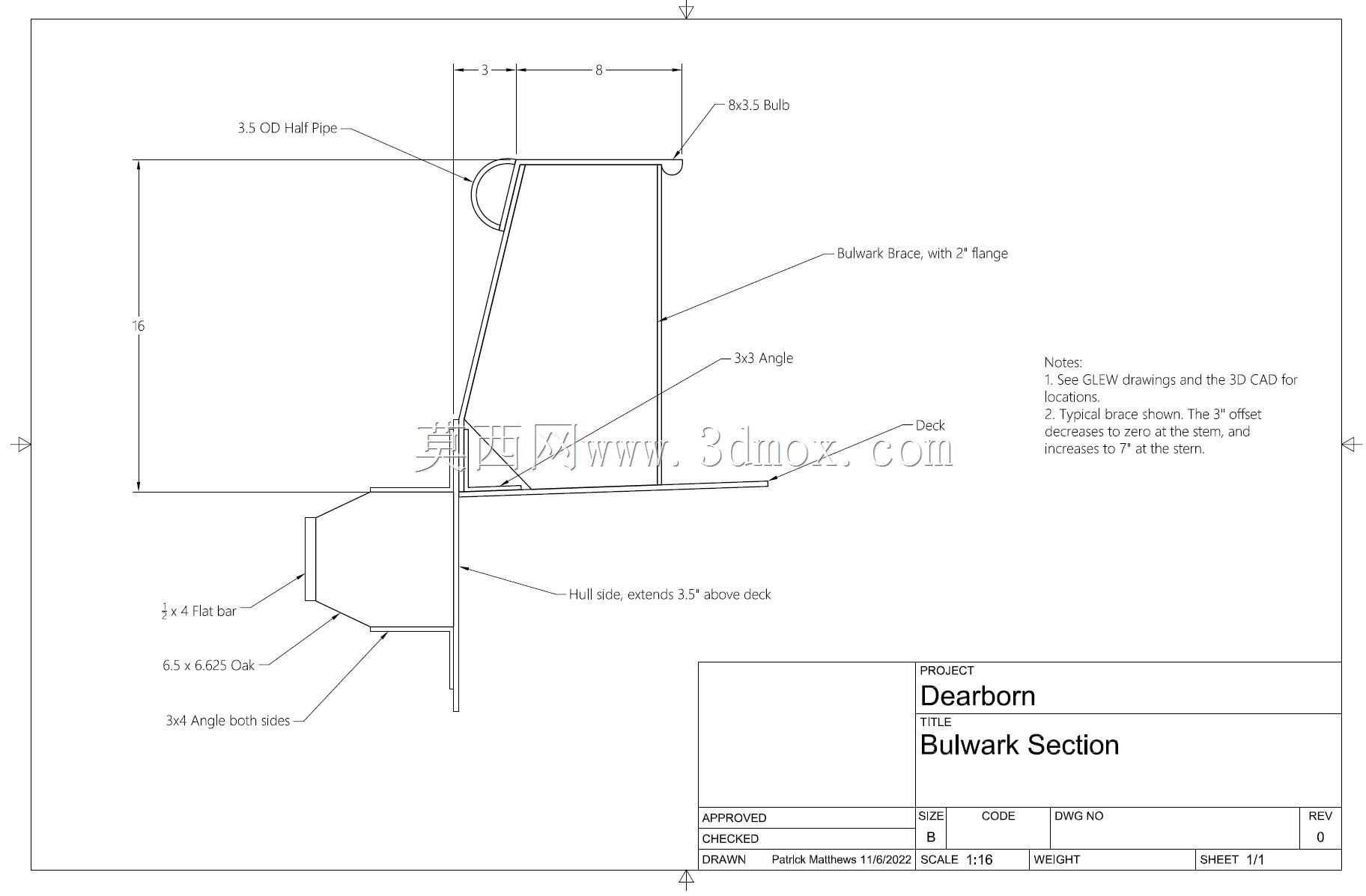

　　建模过程中的设计思路完全遵循实船的结构逻辑，首先确定船体的型线：这类内河拖船采用宽体、浅吃水的船型设计，船体线型偏圆润，舷侧外飘幅度小，能够在浅吃水状态下保证足够的稳性，同时减少靠泊、顶推作业时与被拖船舶的碰撞剐蹭风险。船体主结构采用横骨架式结构，肋骨间距按照内河船舶的常规设计取值，船体外板厚度对应不同区域的受力差异做了区分：艏部顶推区域外板做加厚处理，对应顶推作业时的局部受力，舷侧、船底区域的外板厚度满足常规航行的结构强度需求，上层建筑的围壁、甲板厚度按照非主受力结构的取值设置，兼顾结构强度与整船重量控制。

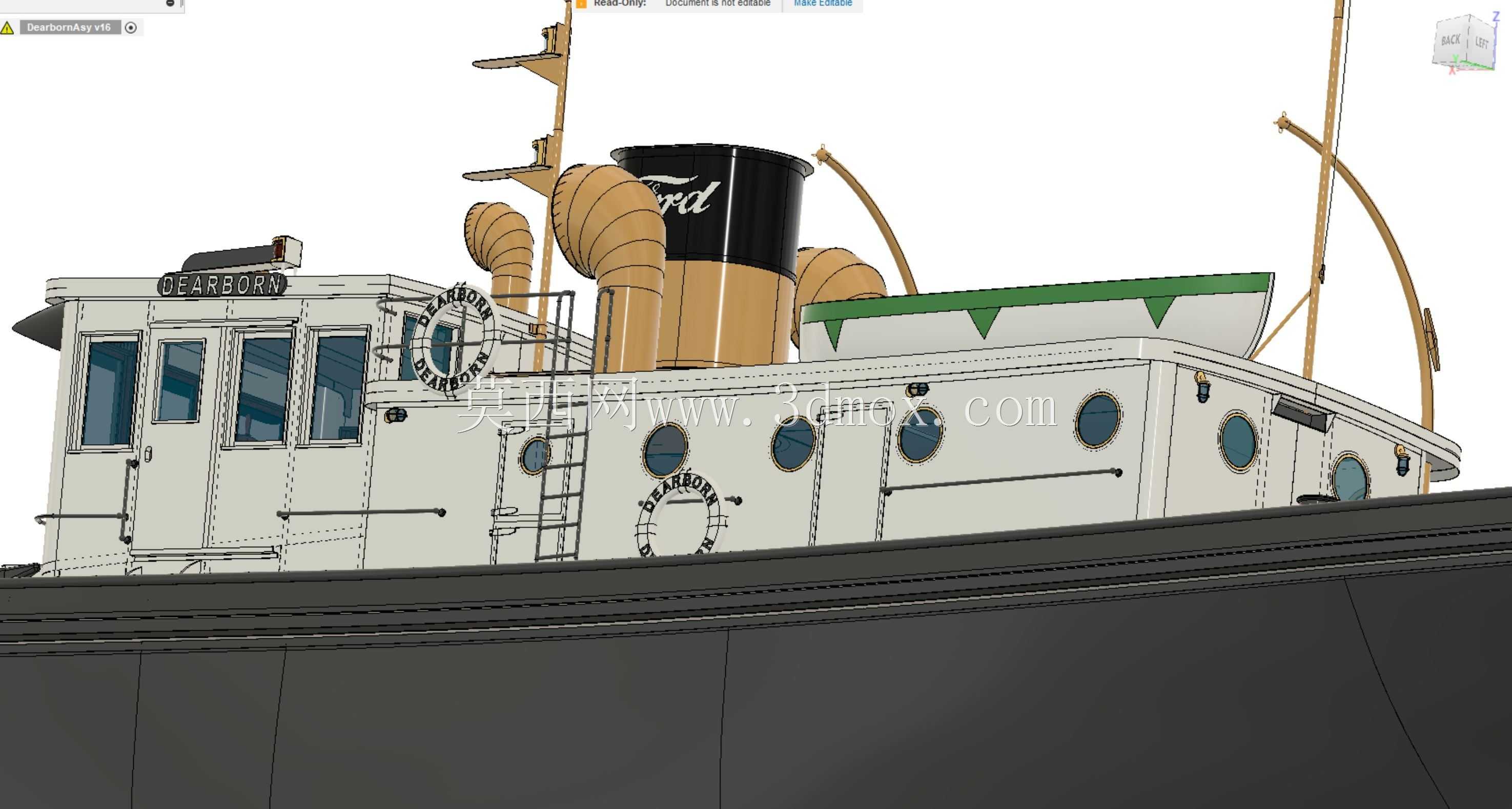

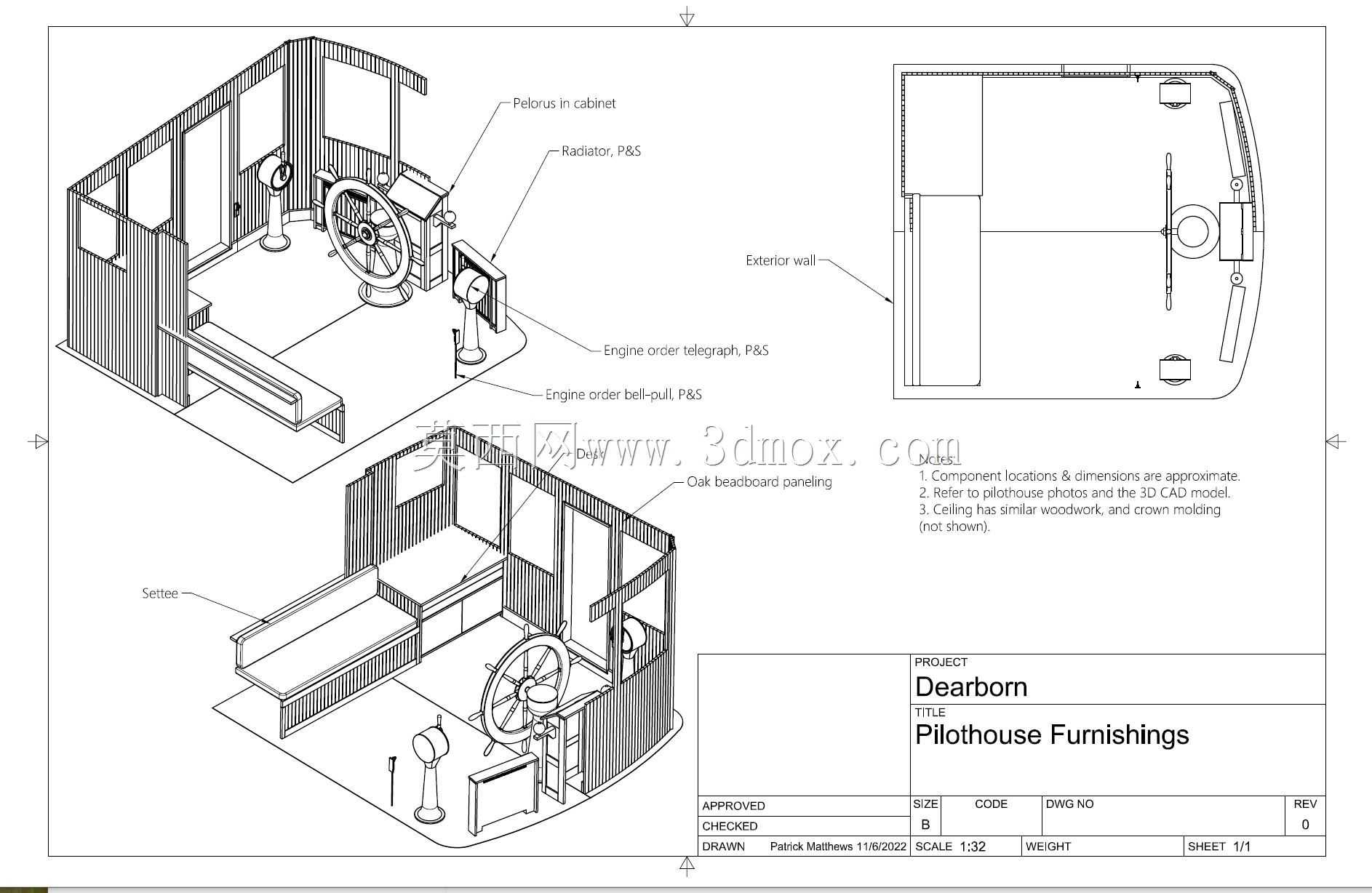

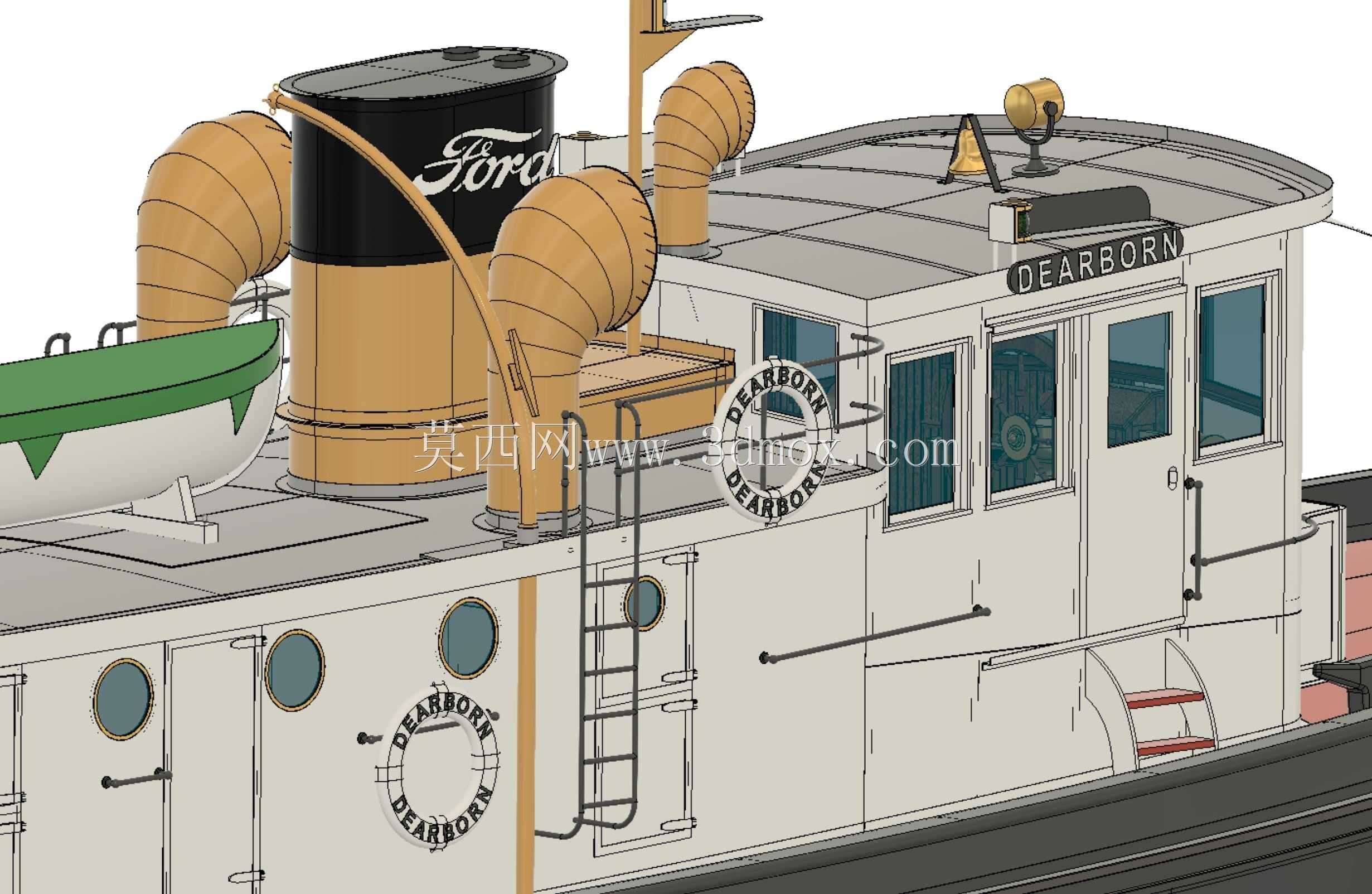

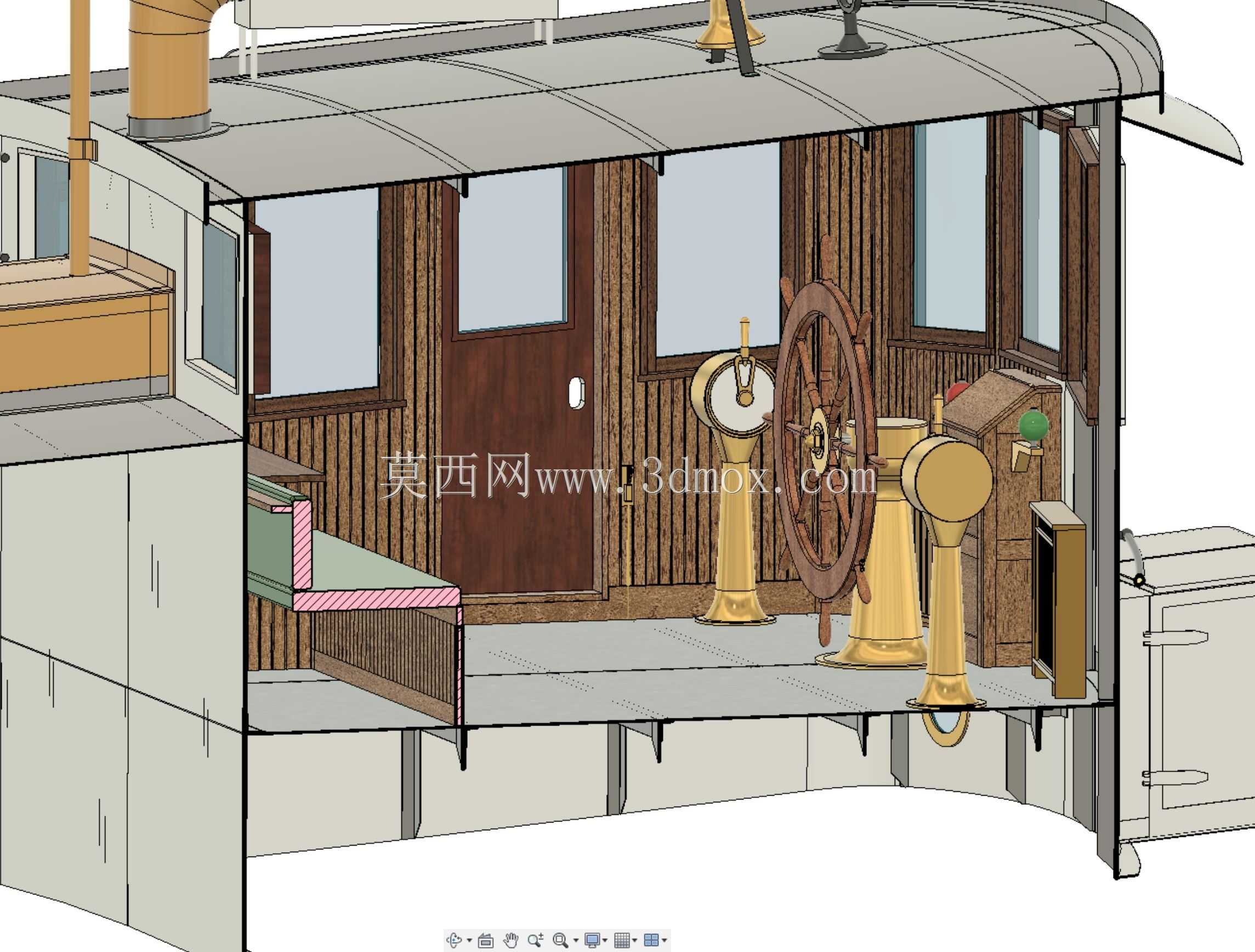

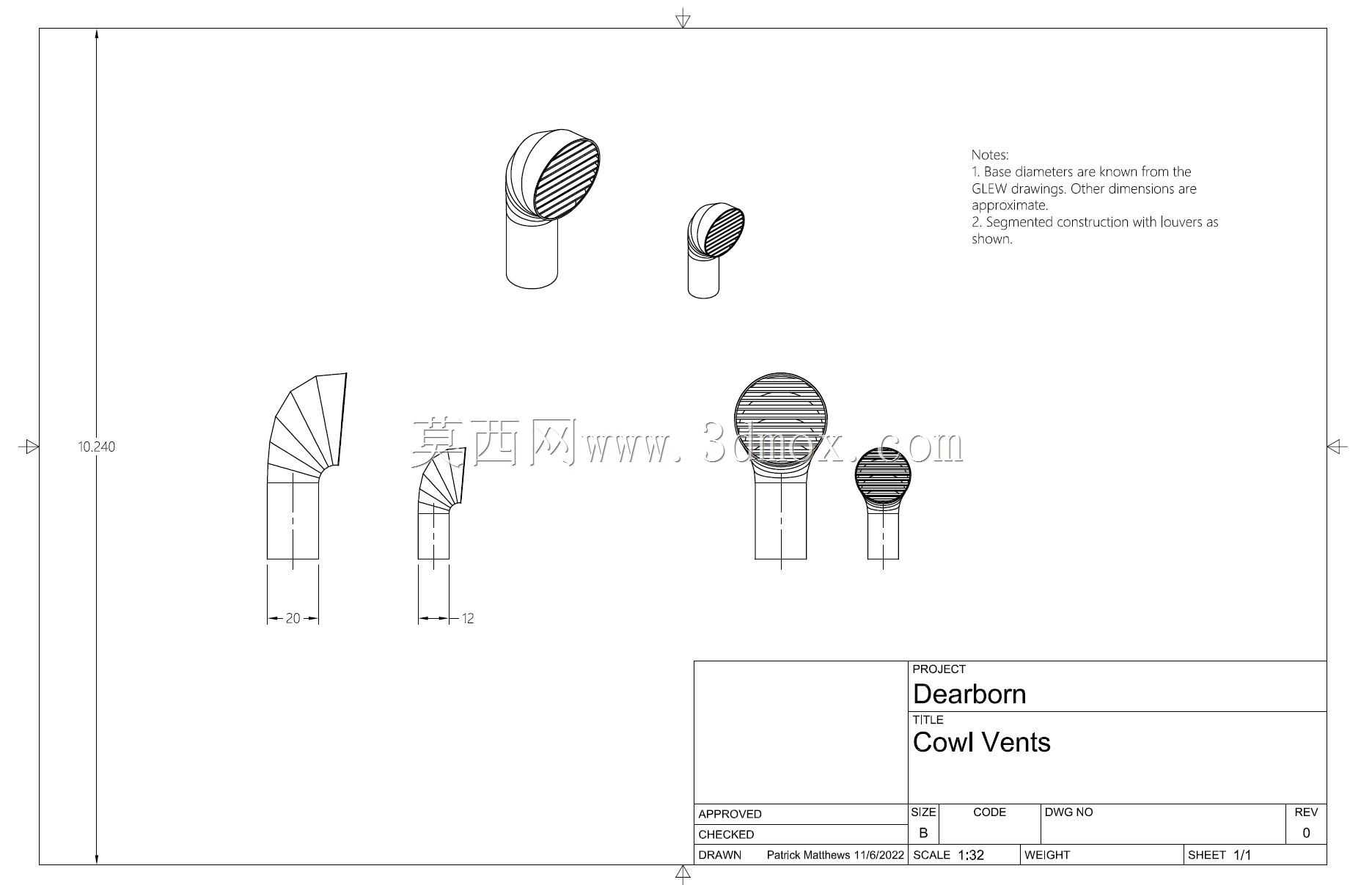

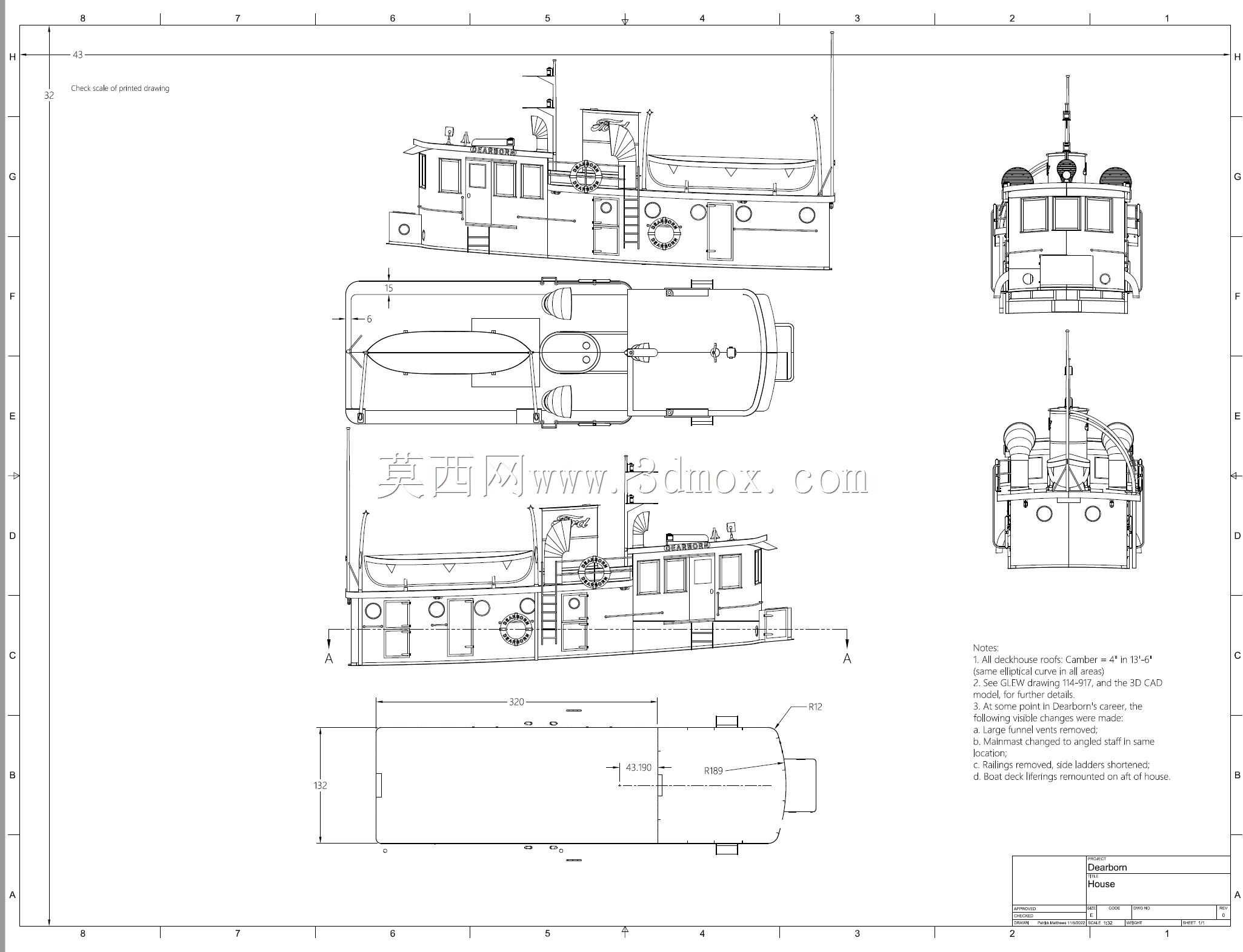

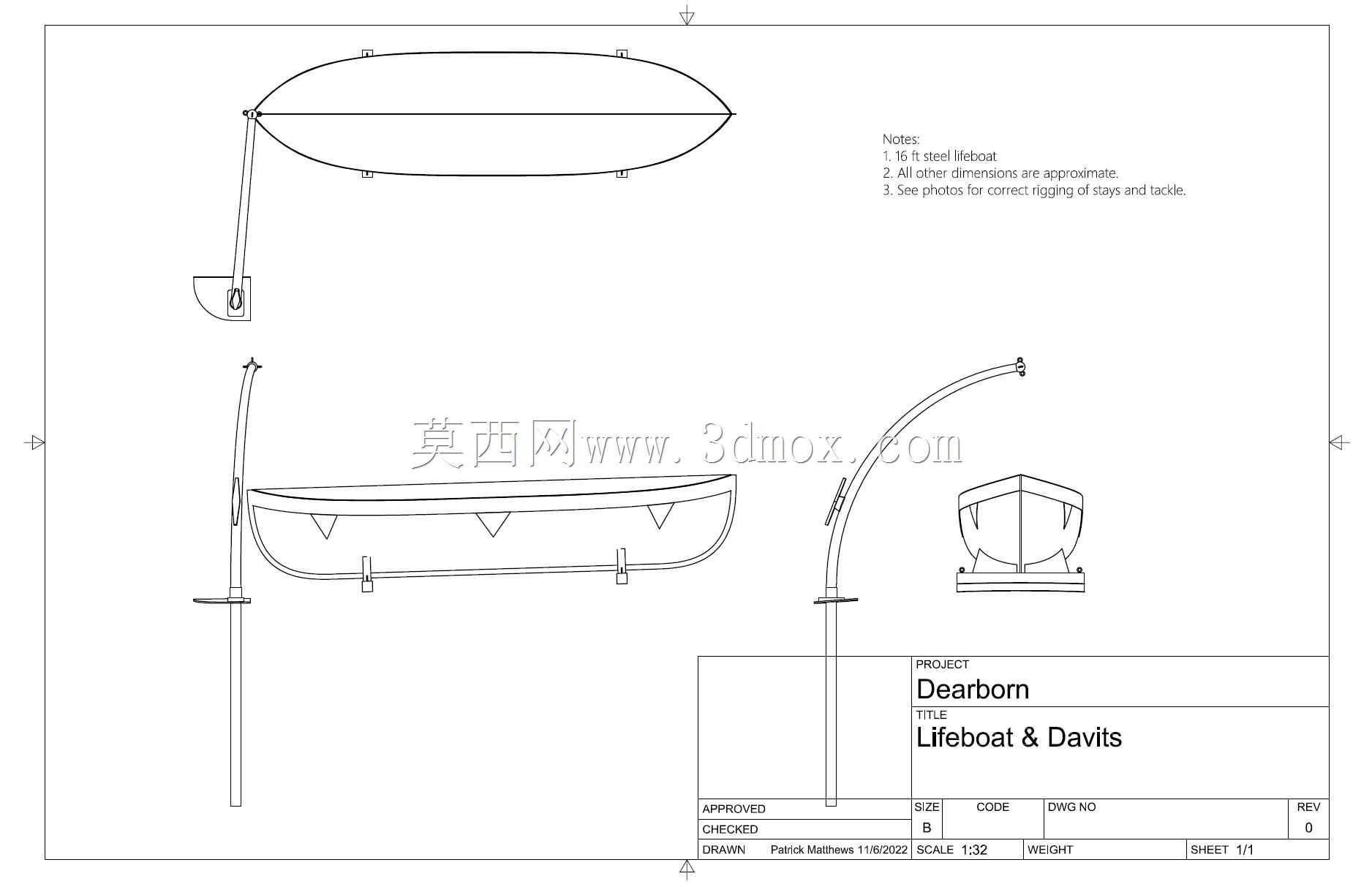

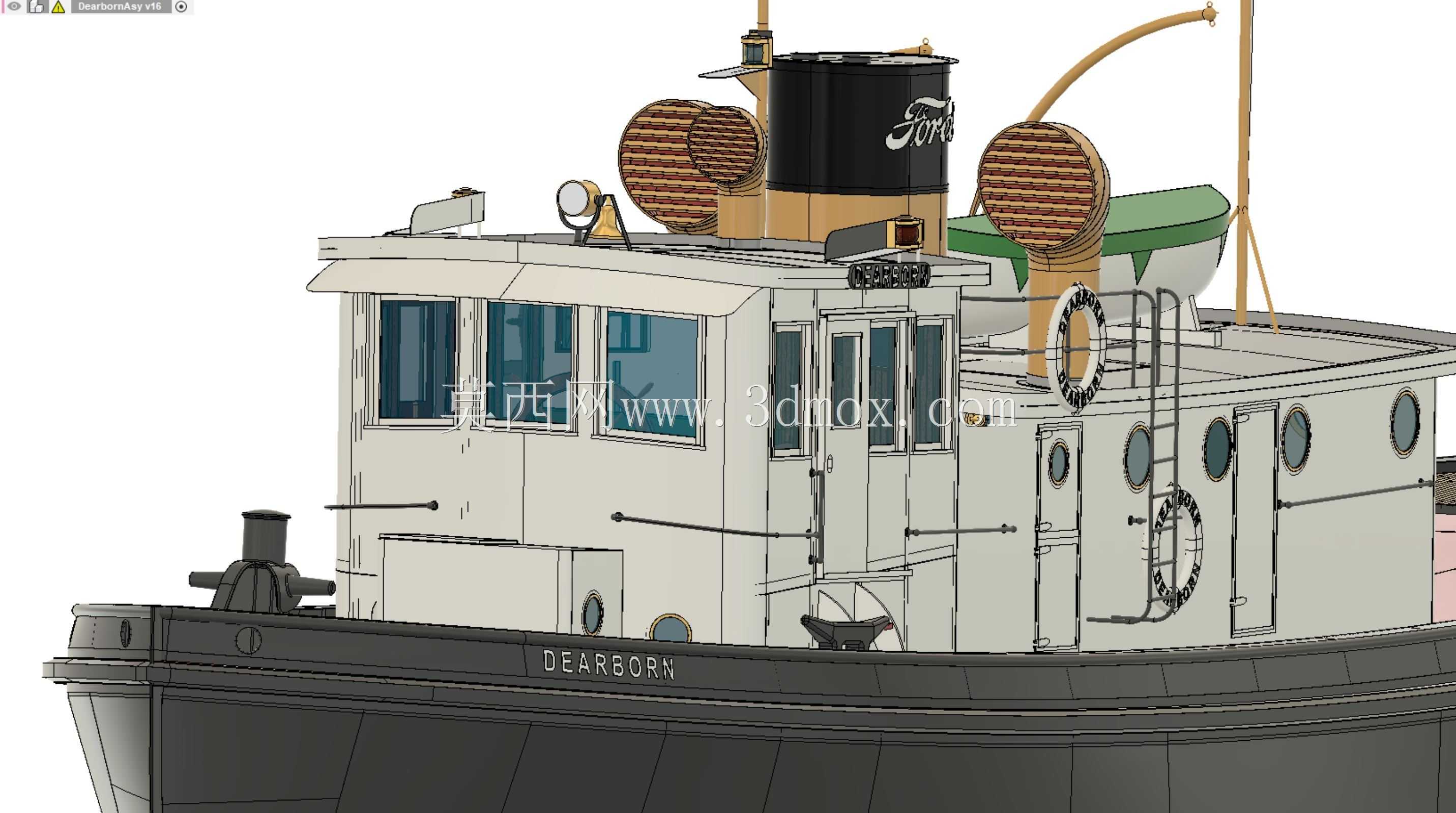

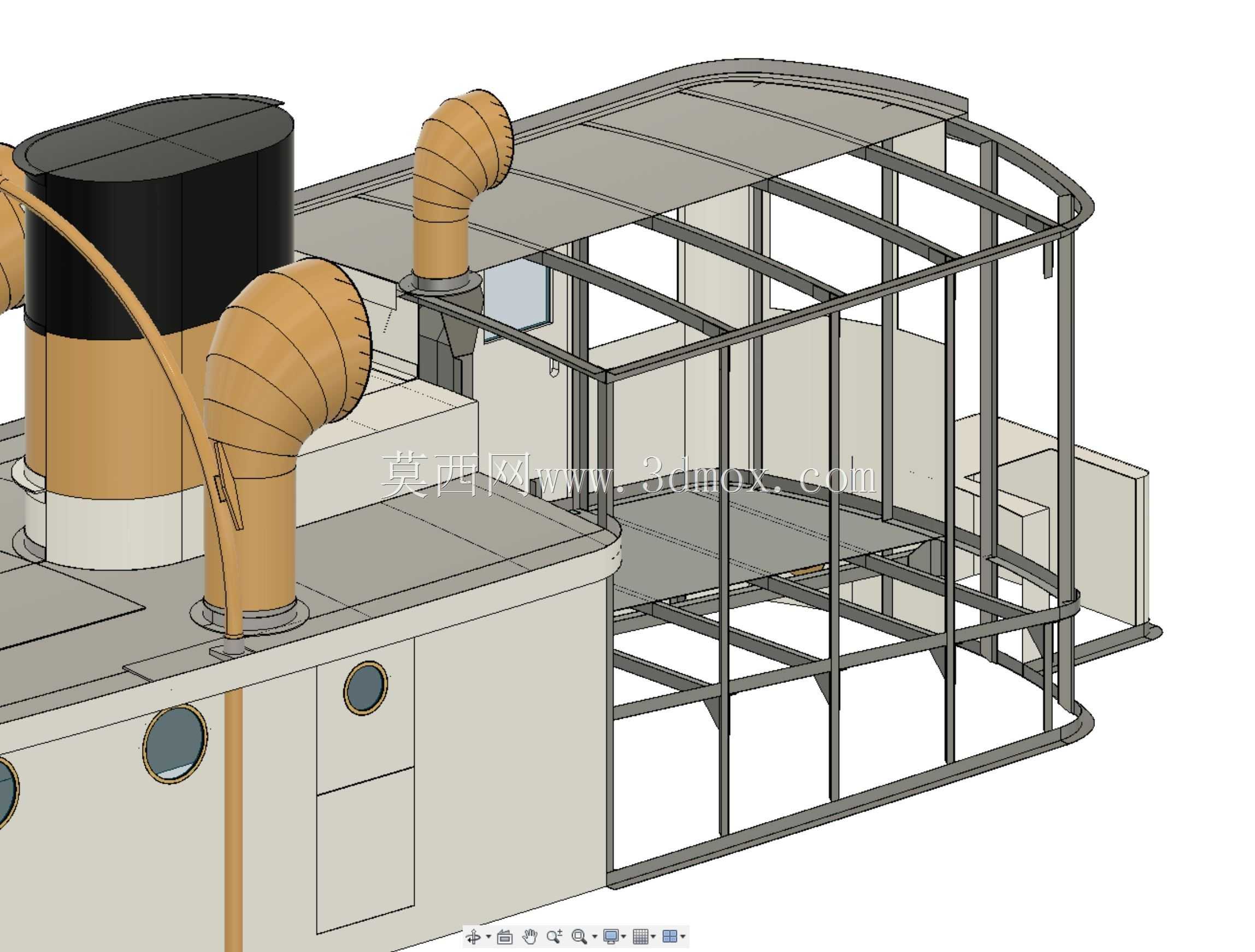

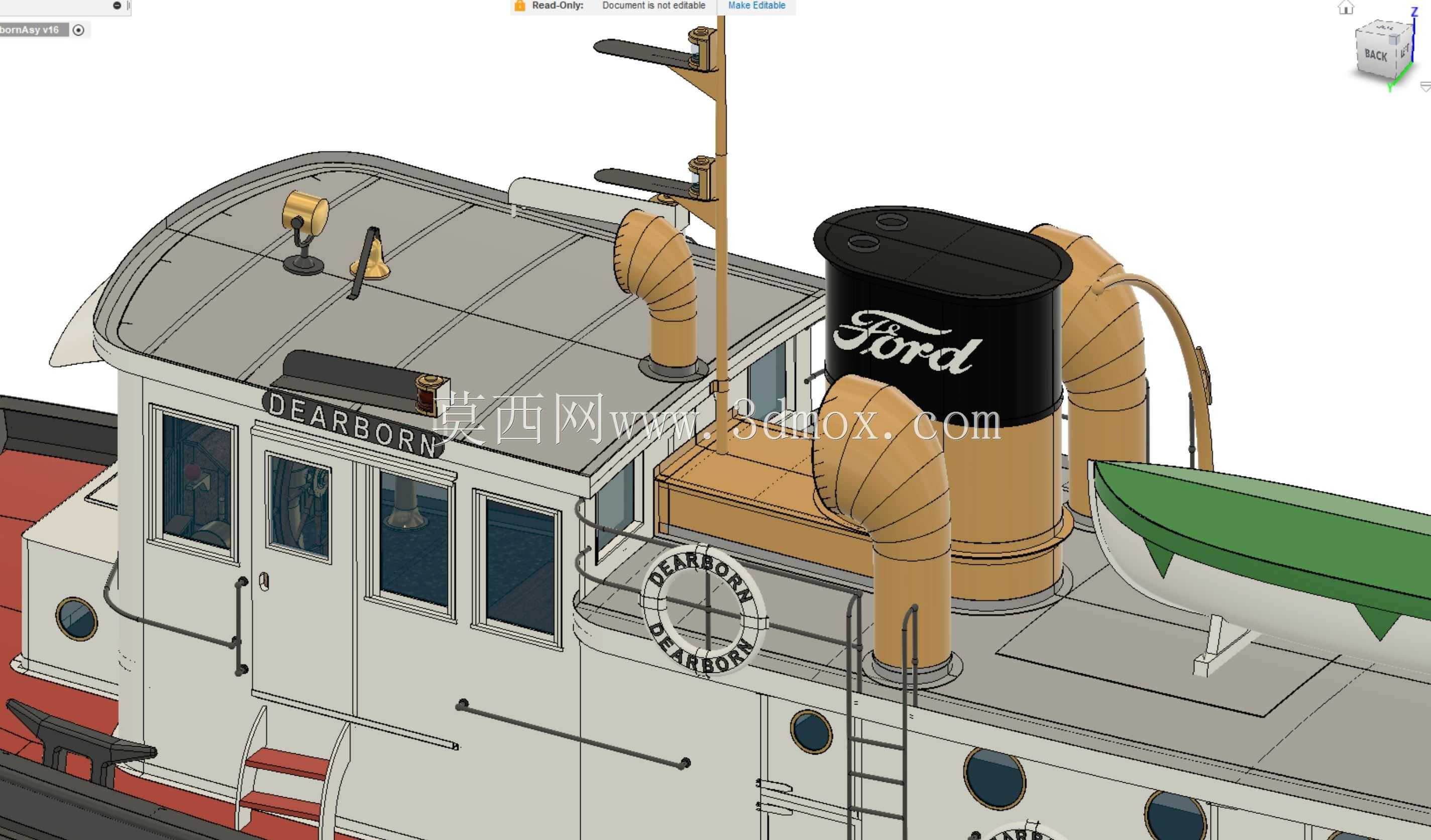

　　上层建筑的细节还原完全对应实船的使用需求：驾驶室内部预留了操纵台、海图桌的安装位置，舱室侧壁设置了逃生通道与舱门，烟囱布置在驾驶室后方的中部区域，排烟口朝向艉部，避免航行时排烟影响驾驶室视野；烟囱两侧设置了通风百叶窗，为主机舱提供通风换气的通道，通风口的位置避开了甲板作业区域，防止带缆作业时缆绳勾挂通风结构。主甲板中部设置了小型工作艇的存放位，配套的吊艇架结构做了简化还原，存放位周边设置了低矮的护栏，既不影响甲板作业的通行，也能防止工作艇在船舶横摇时移位。

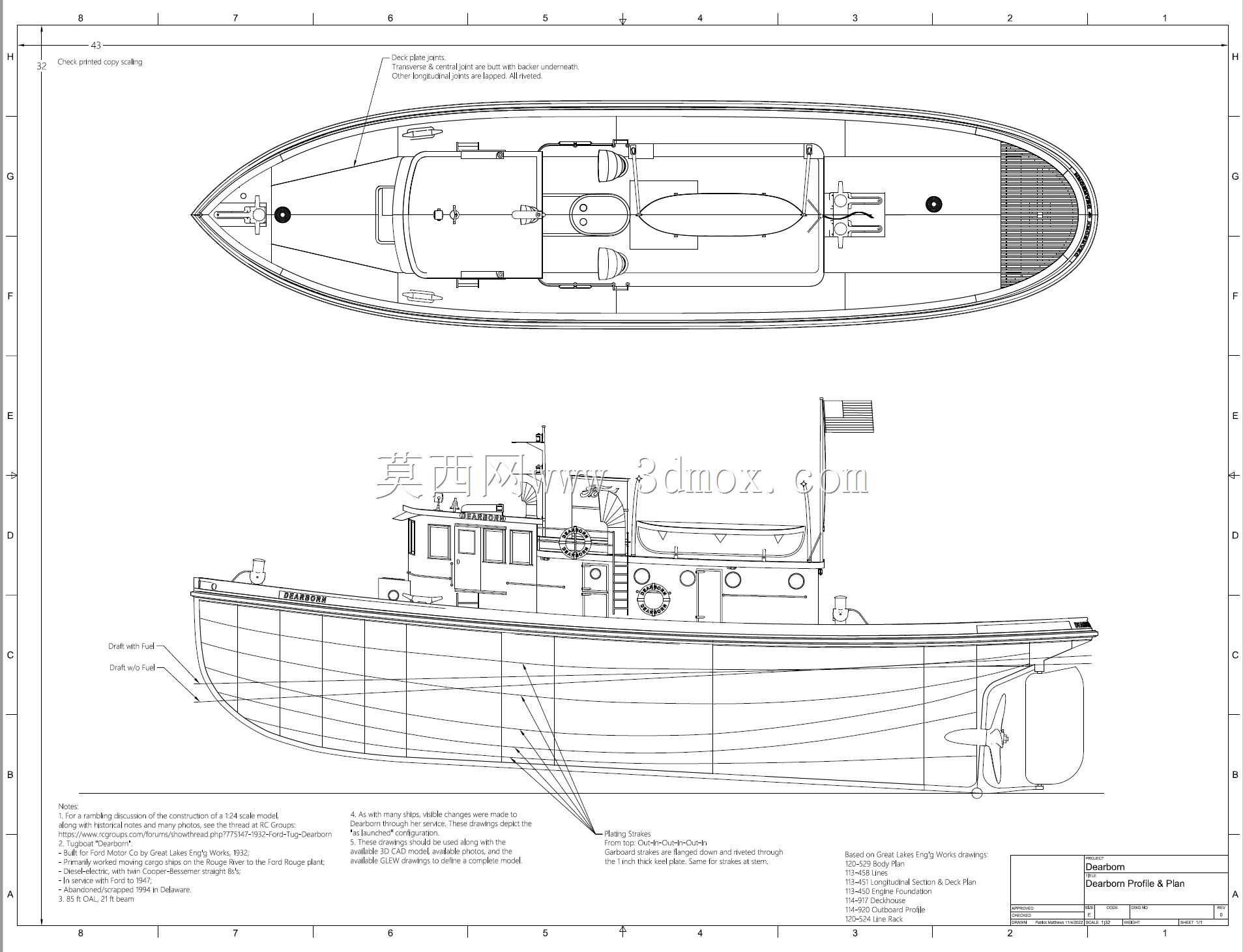

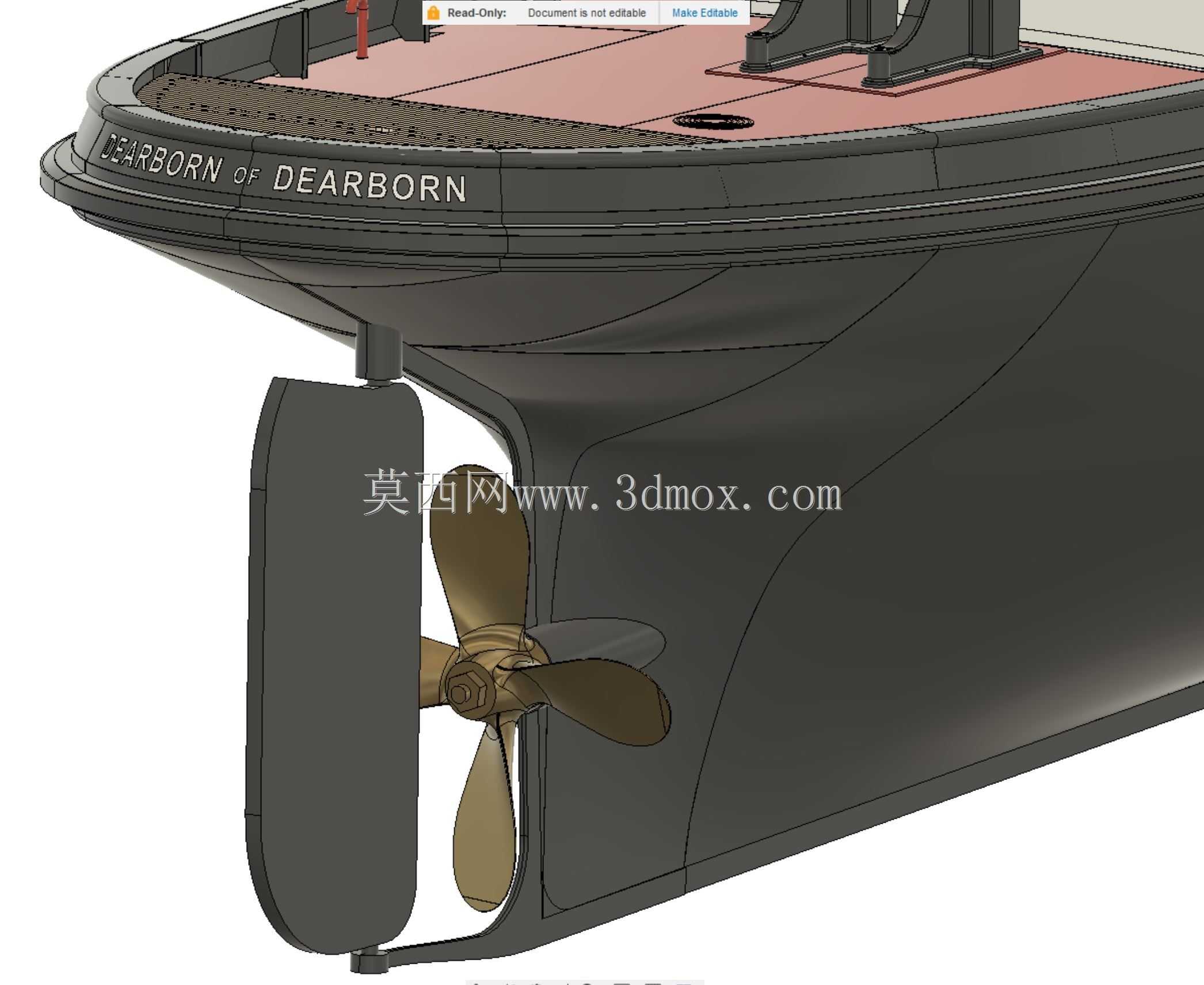

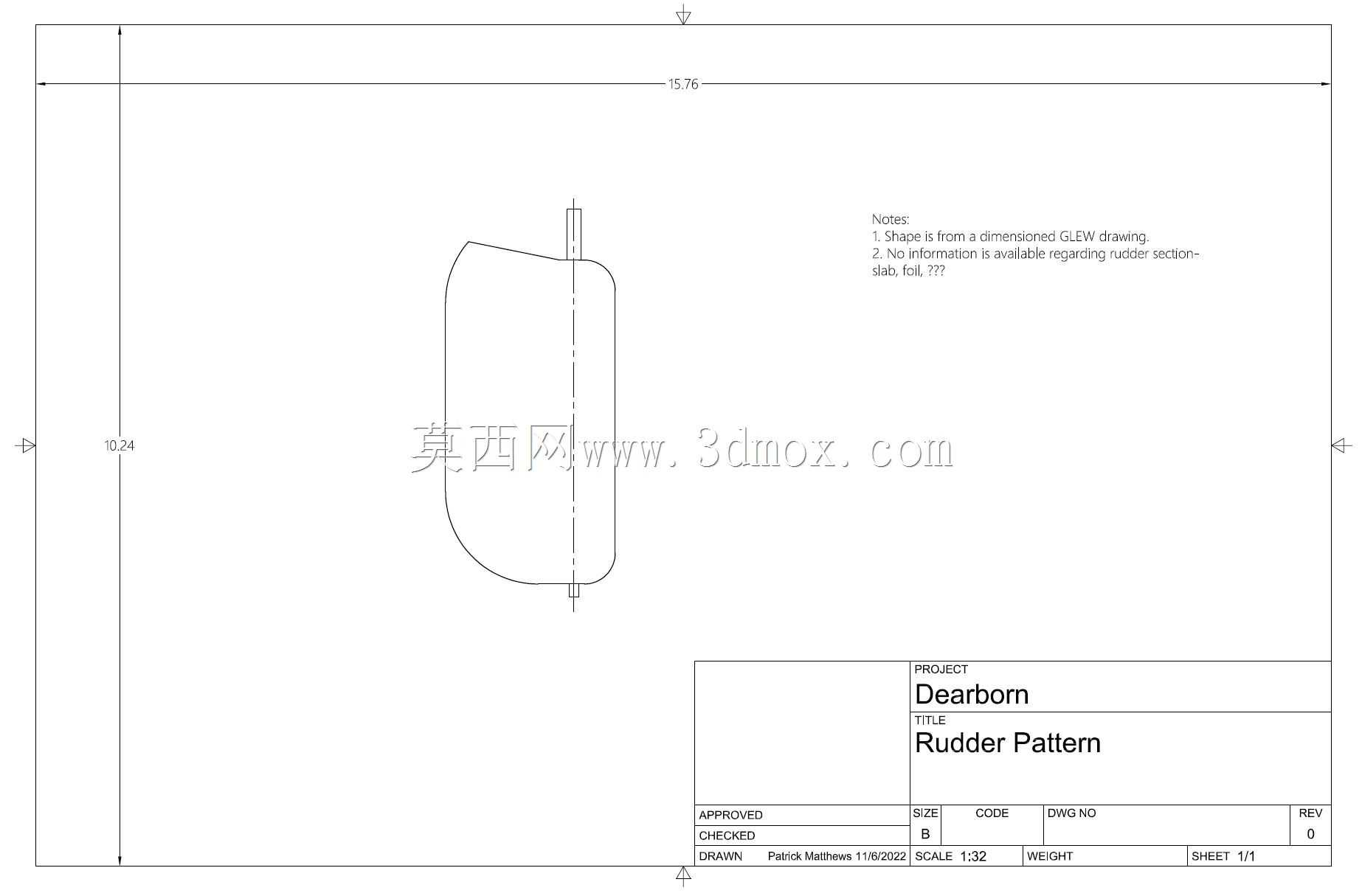

　　从安装边界与尺寸逻辑来看，模型按照实船1:32的比例做了参数适配，整船的长度、宽度、型深尺寸严格对应比例关系，所有外部附件的安装位置都预留了足够的操作空间：带缆桩的安装位置距离舷墙的距离满足人员带缆作业的操作空间，导缆孔的开口尺寸对应常规拖缆的直径范围，锚设备布置在艏部甲板两侧，锚链筒的角度保证起锚、抛锚时锚爪不会与船体外板发生碰撞。舵叶与螺旋桨的安装位置在艉部水线以下，舵杆的穿舱位置做了密封结构的预留，螺旋桨与舵叶之间的间距满足流场顺畅的要求，避免推进水流直接冲击舵叶导致的振动问题。

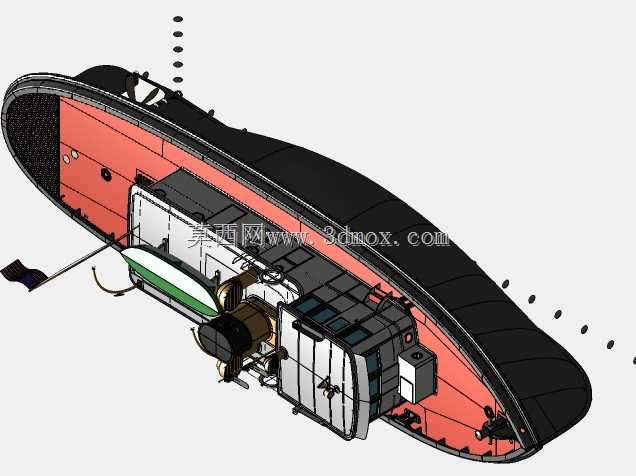

　　建模过程中对非核心的细小装饰件做了合理简化，所有可见结构都对应实际的功能需求，没有冗余的装饰性结构，船体分舱按照实船的逻辑划分：艏部为锚链舱，中部为主机舱，艉部为舵机舱，上层建筑内部划分出驾驶室、船员生活舱、储物舱等功能区域，舱壁的位置对应结构强度的加强需求，主要舱壁处设置了强肋骨与横梁，保证整船的纵向与横向结构强度。这类拖船的模型还原，能够为内河作业船舶的结构设计、港作船舶的选型参考、船舶模型的制作提供精准的三维参照，所有结构的尺寸比例、安装位置都符合工程实际的要求，不存在脱离实船功能的臆造结构。
