台式机CPU双热管风冷散热器三维建模作品

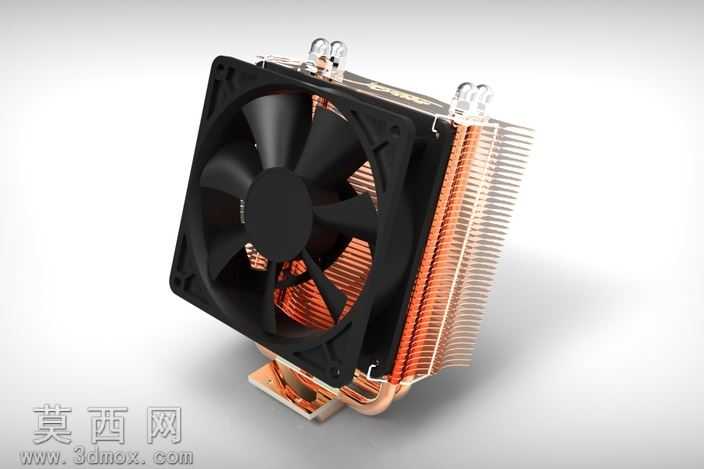

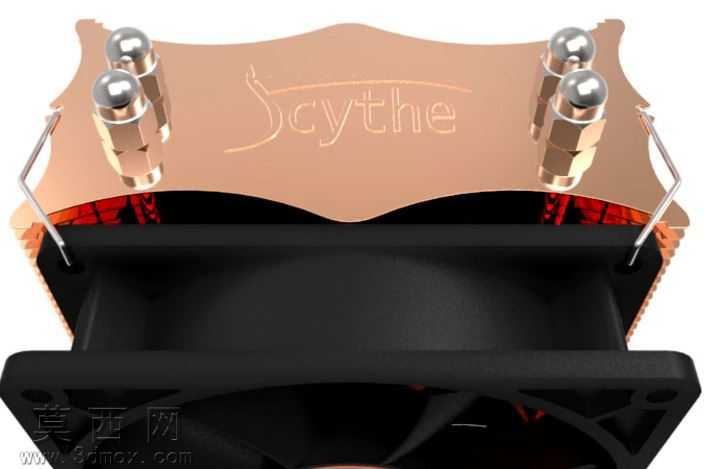

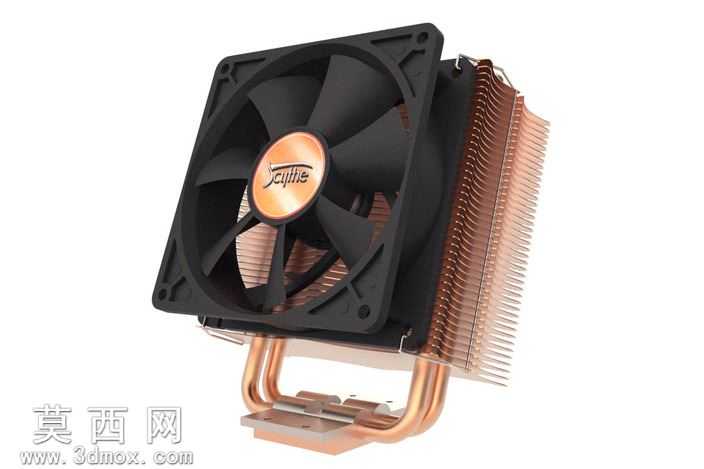

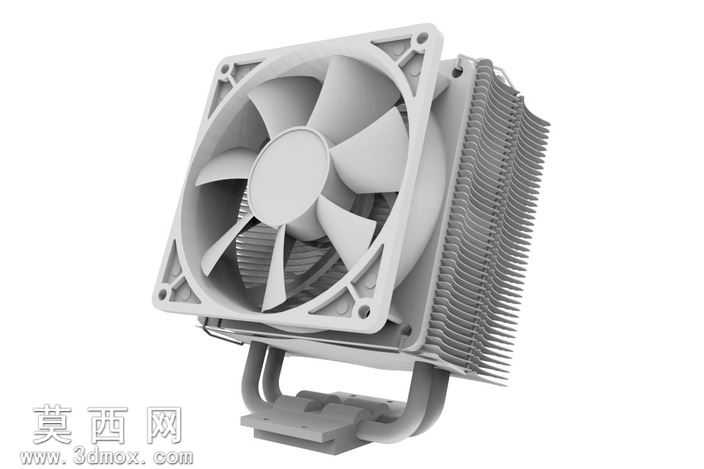

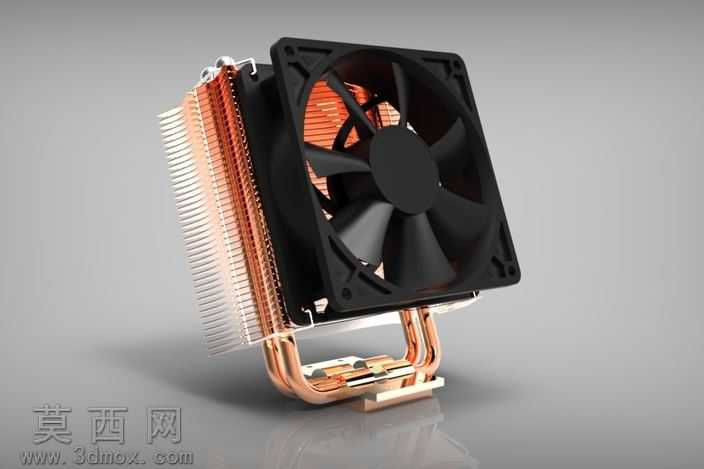

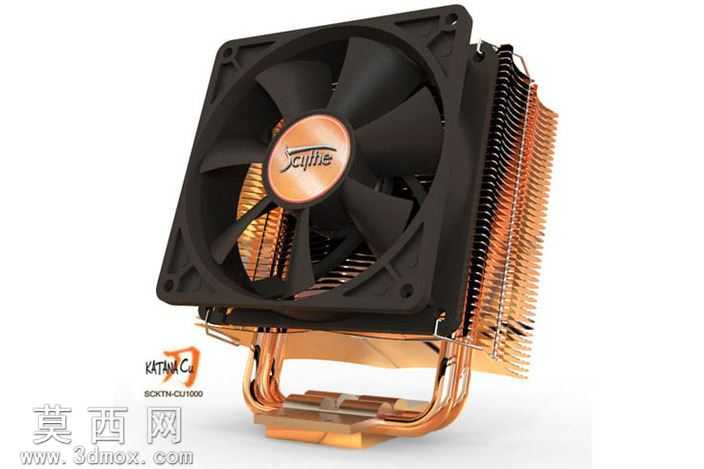

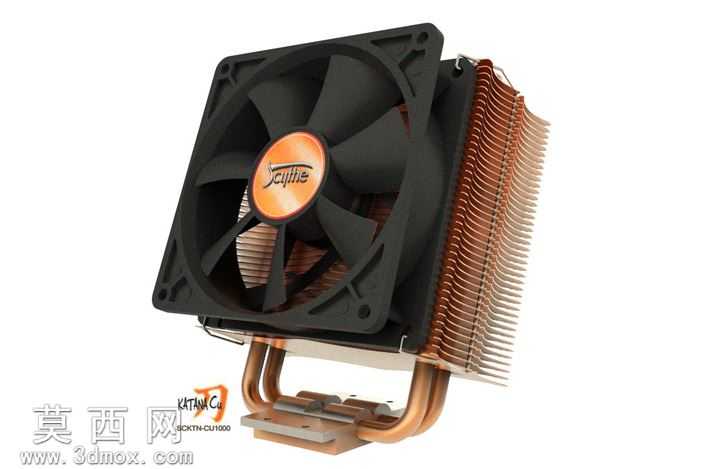

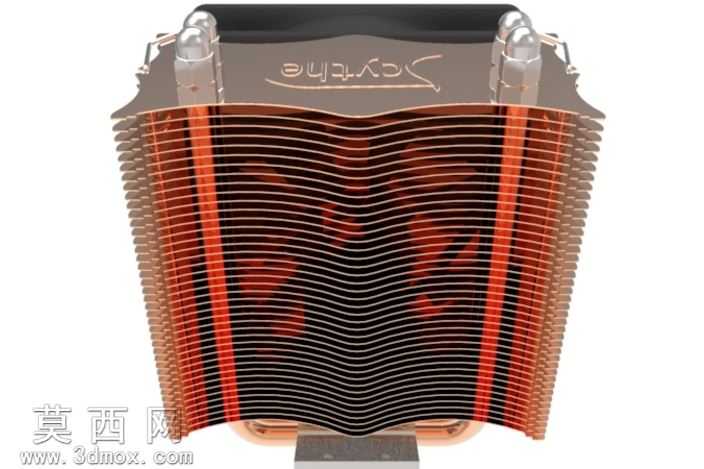

本作品为台式计算机CPU风冷散热器的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循工业产品正向设计逻辑，先拆解实体产品的结构层级，再逐部件完成特征绘制与装配约束。首先完成散热风扇部分的建模：精准还原方形外框的卡扣安装位、扇叶的曲面弧度与倾斜角度，扇框边缘的走线槽、螺丝固定孔位均按照实物1:1比例绘制，扇叶部分通过曲面放样、圆周阵列命令完成，还原扇叶的导流曲面造型，保证模型结构与实物的空气动力学设计一致。其次完成核心散热模组的建模：两根U型纯铜热管采用扫掠命令完成，精准还原热管与底座、鳍片的穿接结构，热管的弯折弧度、管径尺寸均参考实物参数设置；铜质散热鳍片采用薄壁特征绘制，通过等距阵列完成数十层鳍片的排布，每片鳍片的穿管孔位、折边结构均精准还原，鳍片间的等距间隙严格匹配实物的通风间距设计；纯铜底座部分绘制出平整的CPU接触平面，以及与热管嵌合的卡槽结构，还原底座的压合固定结构。建模过程中对各部件的装配关系做了严谨约束：风扇与鳍片组的卡扣位完全对位，热管与鳍片、底座的连接位置无穿模偏差，底部的安装扣具结构完整还原，可直观展示散热器在主板CPU位的安装逻辑。材质渲染阶段，为风扇扇叶、外框赋予哑光黑色塑料材质，还原实物的磨砂质感；为热管、鳍片、铜底座赋予紫铜金属材质，调整金属粗糙度与反射参数，还原铜质部件的金属光泽与轻微氧化质感；风扇中心的品牌标识区域通过贴图映射完成，还原标识的色彩与细节。整体模型结构完整，无缺失特征，各部件的比例、连接关系均与实物一致，可用于电脑散热结构教学、产品外观展示、装机模拟演示等场景，建模过程中对薄壁件、曲面扇叶、穿片式鳍片结构的处理，能够为同类散热产品的三维建模提供参考，清晰展现风冷散热器从风扇导流到热管导热、鳍片散热的完整结构逻辑。
