模块化交流接触器三维结构设计

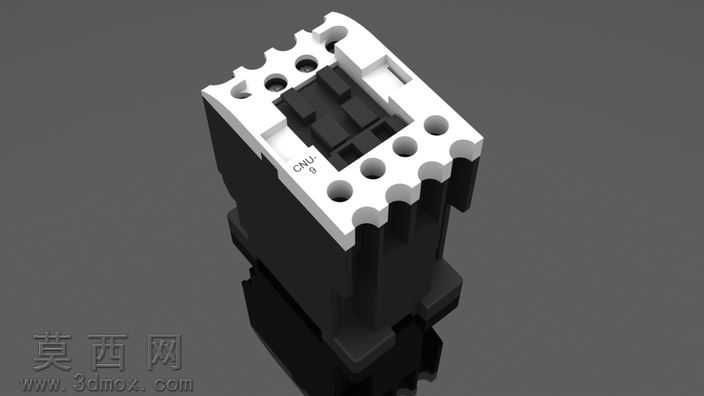

本作品为低压配电系统用交流接触器三维结构模型，建模过程依托CATIA V5 R17平台完成，严格遵循工业级低压电器的结构设计规范，完整还原了接触器的模块化装配逻辑与细节特征。建模阶段采用自顶向下的设计思路，首先搭建整体装配骨架，明确基座、触头模组、接线端子、灭弧腔安装位的空间配合关系，再对各独立零件进行分步参数化建模，所有安装孔位、卡扣结构、定位槽的尺寸均参考行业通用接触器的实物测绘参数设定，保证各部件的装配公差符合实际生产的配合要求。模型的基座部分采用黑色阻燃工程塑料材质设定，表面做哑光磨砂质感处理，还原工业塑料件的真实视觉效果，基座侧面预留的导轨安装卡扣结构完整，可适配标准DIN导轨的安装尺寸；上部的接线端子模组采用白色绝缘工程塑料材质，表面做细微的颗粒质感处理，每个接线位的螺丝过孔、压线片安装槽都做了精细化建模，孔位边缘做了符合注塑工艺要求的圆角过渡，避免出现建模中的尖锐破面问题。触头模组部分还原了静触头、动触头支架的内部结构，触头接触区域做了铜质金属材质设定，表面带有轻微的金属氧化质感，区分于外壳的塑料材质。渲染阶段采用工作室三点布光方案，主光源从模型斜上方45度投射，突出顶部接线端子的结构层次，辅助光源从侧面补光弱化暗部死黑，底部添加弱反射地面，呈现模型的立体轮廓与材质差异，整体渲染效果清晰展现接触器的装配关系与外观细节。模型的结构设计充分考虑了实际产品的装配逻辑，各零件之间无干涉，可直接用于虚拟装配验证、低压配电场景的三维布局展示，也可作为同类型接触器产品改型设计的基础参考框架，模型的结构拆分符合工业产品的模块化设计理念，便于后续对触头容量、接线位数等参数进行调整修改，适配不同的配电场景需求。
