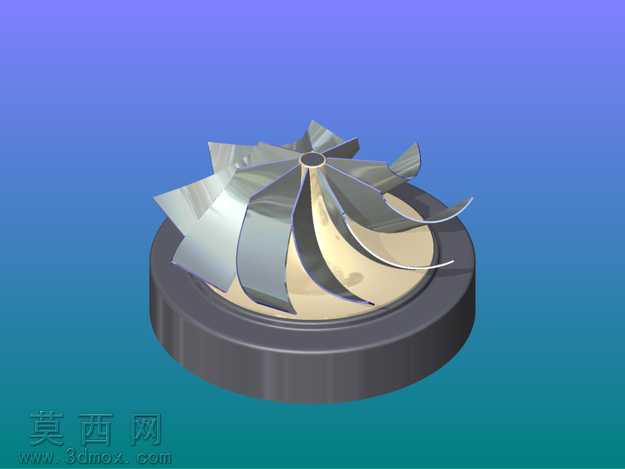

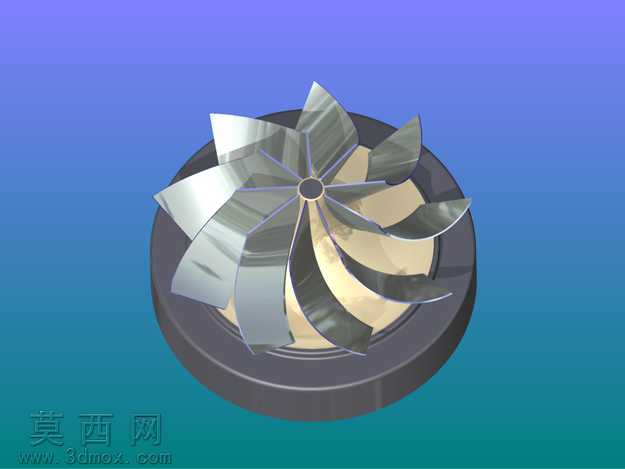

九叶片离心式叶轮工业结构设计

本作品为九叶片结构的离心式叶轮三维建模作品，整体采用参数化建模思路完成全结构搭建，建模过程中首先以旋转凸台命令构建叶轮的圆形基座基体，精准控制基座的壁厚、外缘倒角与中心定位凸台的尺寸，保证基座与后续叶片装配定位的同轴度公差符合机械设计标准。叶片部分采用曲面放样与加厚命令完成建模，每片叶片的翼型截面从叶轮中心向外缘逐步过渡，叶片的安装角、扭转角度沿径向呈规律性变化，九片叶片沿基座圆周方向呈等角度均匀排布，相邻叶片间的流道宽度经过反复校核，既保证流体通过时的通流面积充足，又能减少流道内的涡流损耗，提升叶轮工作时的能量转换效率。建模完成后对整体结构进行了干涉检查，确认叶片与基座、相邻叶片之间无结构干涉，所有过渡位置均添加了符合工艺要求的圆角，避免应力集中问题，适配后续的加工制造需求。渲染阶段针对不同部件赋予了差异化材质，基座部分采用深酒红色的烤漆金属材质，调整材质的粗糙度、反射率参数模拟工业部件的漆面质感，叶片部分采用高光亮面的黑色工程塑料材质，突出叶片曲面的流畅弧度与光泽质感，场景采用柔和的顶光搭配侧方补光，清晰展现叶片的扭转形态、基座的结构细节与整体的装配关系，让观看者能够直观把握叶轮的结构特征与设计逻辑。该叶轮作为流体机械的核心部件，可适配离心风机、水泵等设备的动力端结构，建模过程中保留了完整的参数化特征，方便后续根据不同的工况需求调整叶片数量、扭转角度、基座尺寸等参数，具备较高的二次修改与工程应用价值，整体结构设计兼顾了流体力学性能要求与机械加工的工艺可行性，每一处结构细节都经过严谨的尺寸推演，保证模型既具备外观展示效果，又能满足工程设计的参考需求。
