小型多功能车铣复合加工设备结构

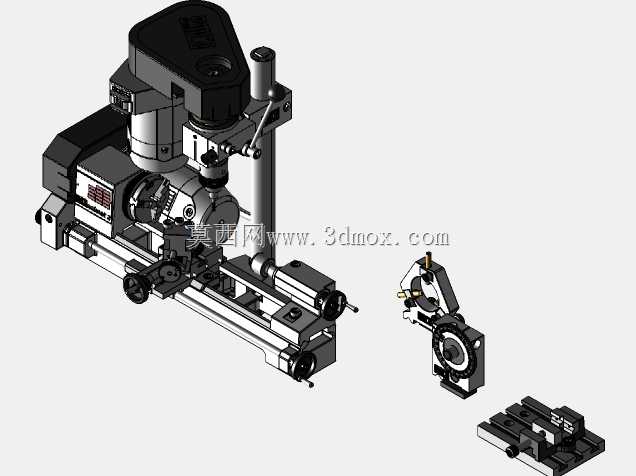

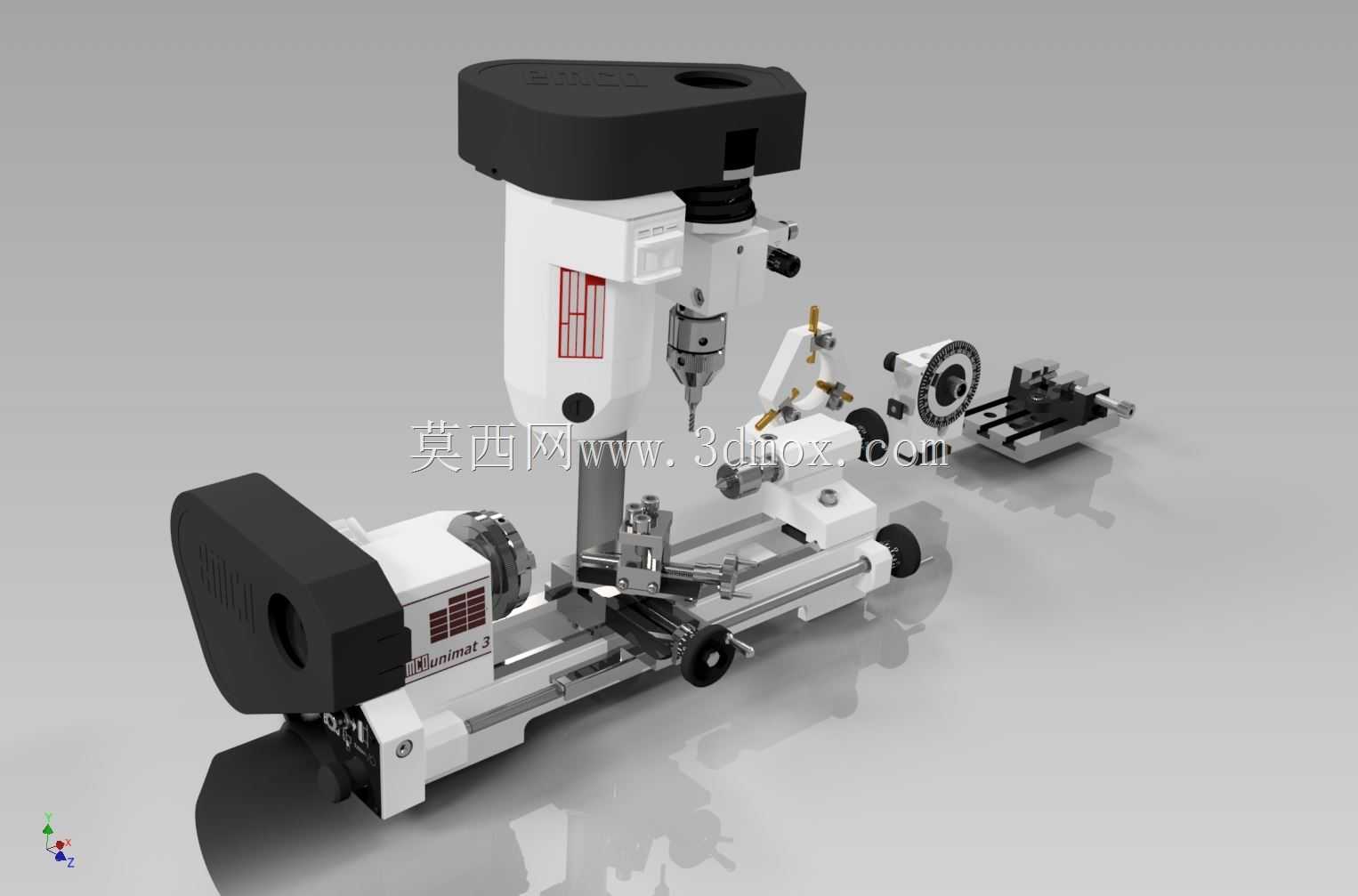

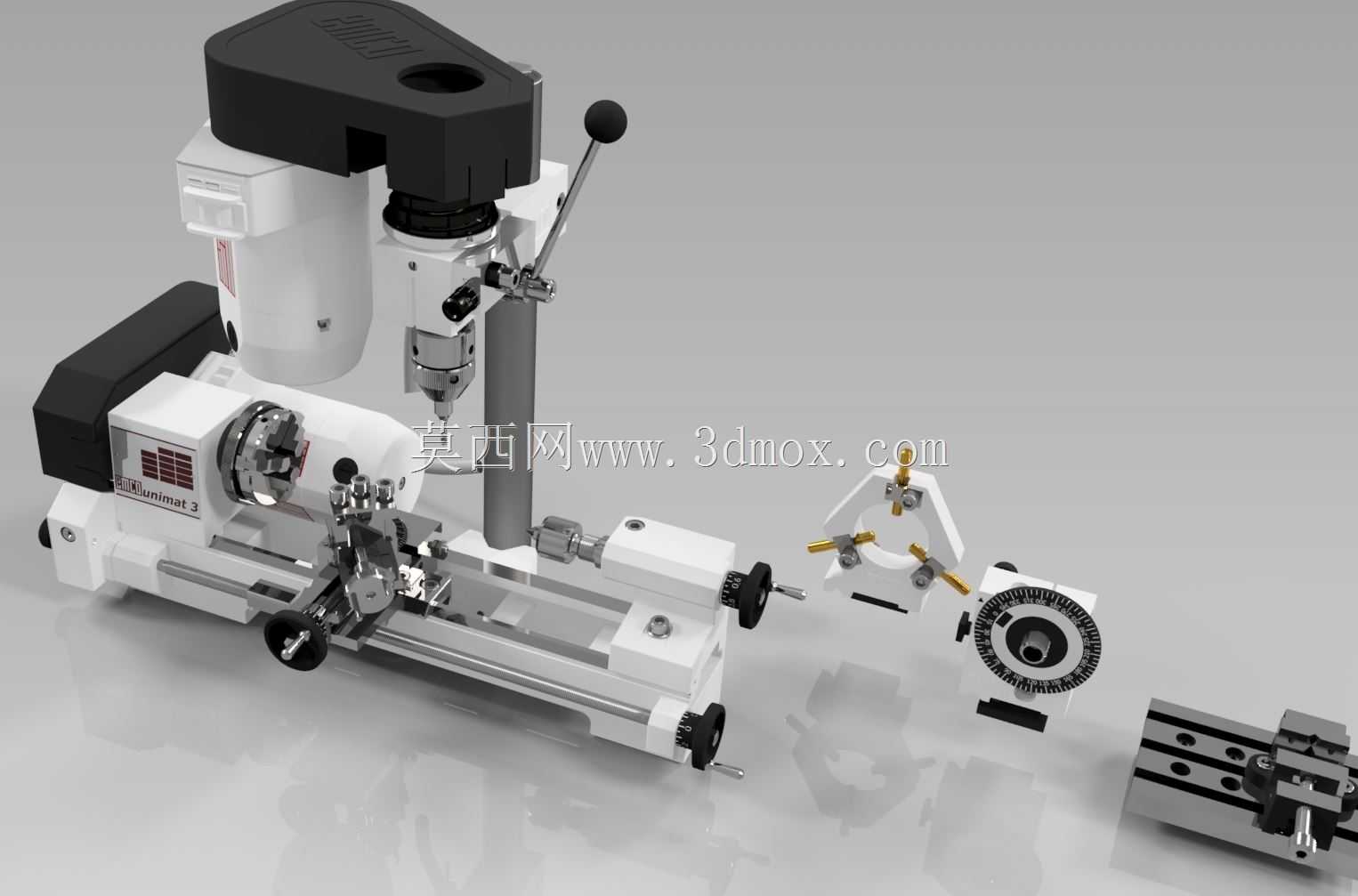

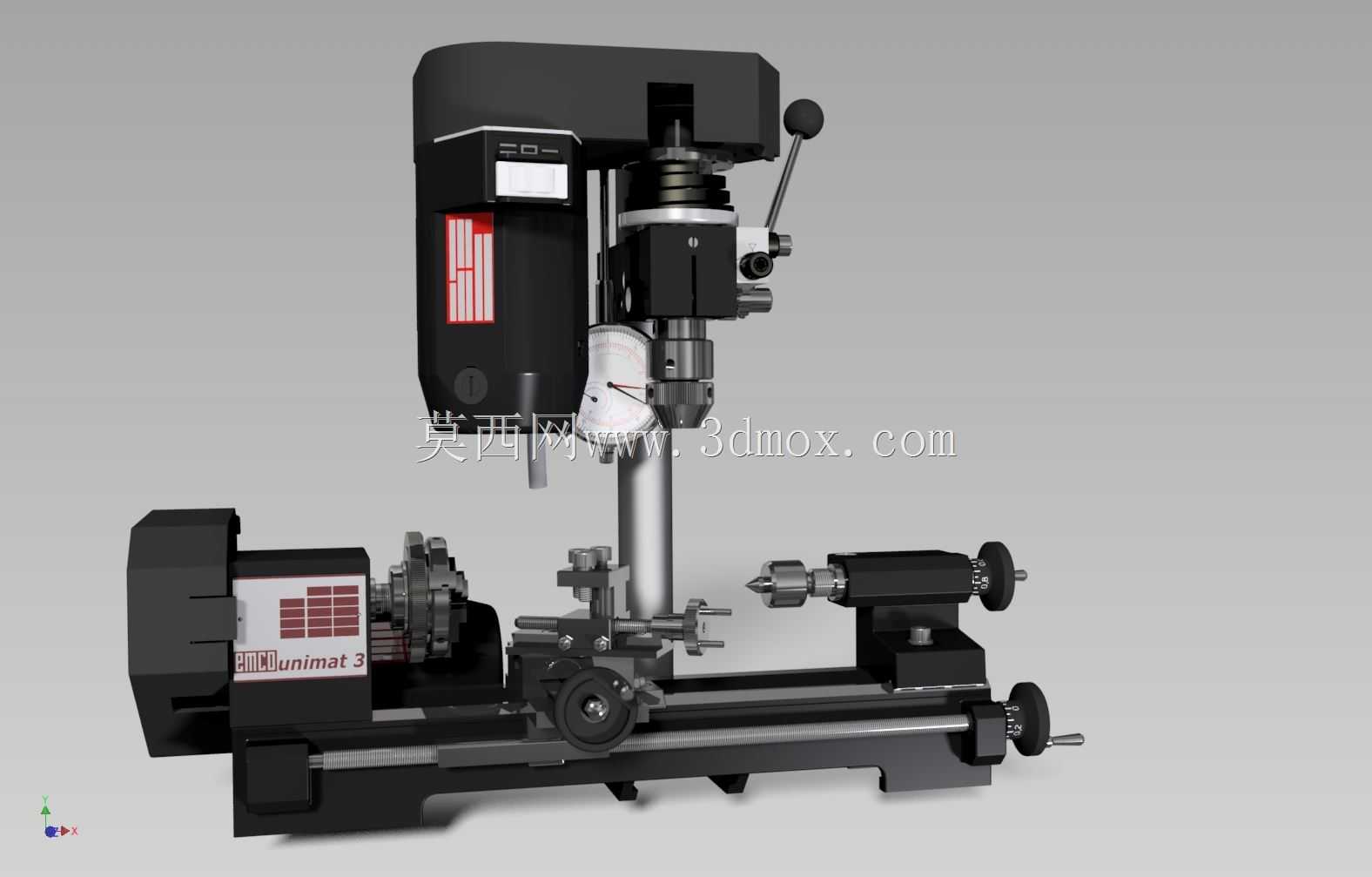

　　这款小型车铣复合设备的三维结构，完全围绕桌面级精密加工场景做适配，在院校金工实训、个人工坊零件打样、小型维修站点的非标零件修配场景中，这类集成化设备的空间利用率优势十分突出，不需要单独配置车床、铣床两台独立设备，单台设备即可覆盖回转体车削、平面铣削、钻孔、轻量镗削等多类加工需求，对于加工场地面积有限、加工批量小、零件品类杂的使用场景来说，能大幅降低设备占地与配套工装的投入成本。从结构设计逻辑来看，设备采用床身一体式铸造基座作为核心承载基准，床身导轨面做了平行度与平面度的精度预留，主轴箱与尾座模块沿床身导轨做轴向滑移适配，可根据待加工回转零件的长度调整装夹间距，横向进给滑台搭载在床身中部导轨上，可独立完成X向进给动作，

　　滑台上方搭载可偏转角度的铣削动力头模块，动力头可沿垂直导轨做Z向进给，也可根据加工需求绕水平轴偏转0-90度，完成斜面铣削、斜孔钻削等特殊角度加工需求。设备的装夹系统采用小型三爪卡盘作为车床端工件装夹部件，卡盘与主轴通过锥面配合定位，重复装夹的同轴度可控制在0.02mm以内，尾座配置可伸缩的活顶尖，针对长轴类零件加工时可提供稳定的轴向支撑，避免细长轴加工过程中出现让刀变形问题；铣削端配套弹簧夹头装夹系统，可适配不同直径的铣刀、钻头装夹需求，夹头锁紧采用侧固式结构，高速旋转时的刀具跳动量可控制在合理范围内，满足小型零件的精加工精度要求。从安装边界来看，设备整体占地面积不足0.3平方米，整机重量控制在20kg以内，

　　不需要做专门的设备基础浇筑，放置在稳固的木质或金属工作台面上即可完成安装调试，设备外接220V民用电源即可驱动，不需要配套工业三相供电线路，适配非工业场景的用电条件。进给系统采用手轮驱动的手动进给结构，手轮刻度盘做了0.02mm每格的精度划分，操作人员可通过刻度盘读数精准控制进给深度，对于小批量、高精度要求的单件加工来说，手动进给的操作灵活性更高，可根据加工过程中的切屑状态、刀具切削声音实时调整进给速率，避免自动进给时参数匹配不当造成的崩刀、零件报废问题。设备的动力传输采用同步带传动结构，电机输出端通过不同齿数的同步带轮搭配，可实现主轴转速的多档位调整，车削模式下主轴转速可覆盖低速大扭矩到高速精车的区间，

　　铣削模式下动力头转速可满足硬质合金刀具铣削铝件、工程塑料、软金属材料的线速度要求，传动过程中同步带的缓冲特性可吸收部分切削振动，提升加工表面的光洁度。在功能拓展性上，设备预留了多个工装安装接口，可根据加工需求加装分度头模块，完成等分零件的铣削加工，也可加装砂轮附件完成小型零件的外圆磨削、刀具刃磨作业，单台设备可覆盖从毛坯下料到成品精加工的多道工序，不需要在多台设备之间反复周转装夹零件，减少多次装夹带来的定位误差。从结构建模的细节来看，所有运动副都做了实际的装配间隙预留，导轨面与滑块之间的配合间隙、丝杠与螺母的传动间隙、轴承与轴径的配合公差都按照实际加工装配要求做了还原，建模过程中对每个零件的加工工艺性做了校验，比如床身的铸造壁厚均匀性、轴类零件的退刀槽预留、紧固件的安装操作空间都做了对应设计，不存在无法加工、无法装配的结构问题，可直接作为同类小型桌面机床的结构设计参考，也可用于实训教学中的设备结构拆解演示，帮助学习者直观理解车铣复合设备的运动逻辑与结构组成。
