300mm直径螺旋输送机SolidWorks设计模型

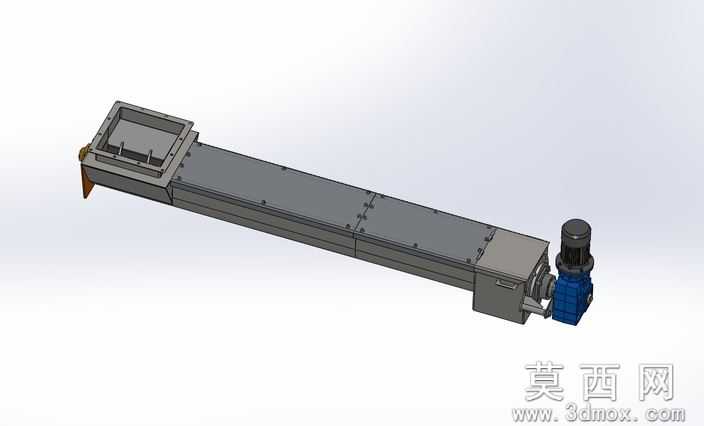

本模型为直径300毫米的螺旋输送机完整三维设计，配套motovario变速箱结构，采用SolidWorks2012版本完成全参数化建模，同时导出STEP、IGES、STL等通用格式，可适配多数主流三维CAD软件打开编辑，满足不同设计场景的使用需求。建模过程严格遵循螺旋输送机的实际生产设计规范，从进料段的方形接料口开始，逐一完成U型输送槽体、分段式螺旋叶片、端盖密封结构、尾部轴承座、驱动端连接法兰、motovario配套减速电机的独立零件建模，所有零件均按照实际装配约束完成总装配合，可直观呈现设备的完整装配关系与运行逻辑。模型对螺旋叶片的螺距、轴径、槽体壁厚等核心参数做了符合行业标准的设定，槽体分段连接的法兰螺栓孔位、进料口的安装法兰尺寸、减速电机与输送轴的连接联轴器结构均做了精细化还原，未做过度简化，可直接用于方案演示、结构校核或二次设计参考。材质配置上，针对槽体、螺旋轴、叶片等金属结构件赋予了对应的钢材材质外观，减速电机部分按照motovario产品的实际外观做了分色处理，渲染效果贴合工业设备的真实质感，能够清晰区分不同功能部件。设计思路围绕散料输送的实际工况展开，300mm的管径规格适配中小输送量的粉体、颗粒状物料水平输送场景，配套的减速电机选型匹配螺旋轴的额定转速与扭矩需求，整体结构紧凑，安装维护便捷，可作为粮食、建材、化工等行业散料输送设备设计的参考方案，帮助设计人员快速完成同类型设备的方案搭建与结构优化，缩短前期设计周期。
