19米双体风帆游艇结构设计方案

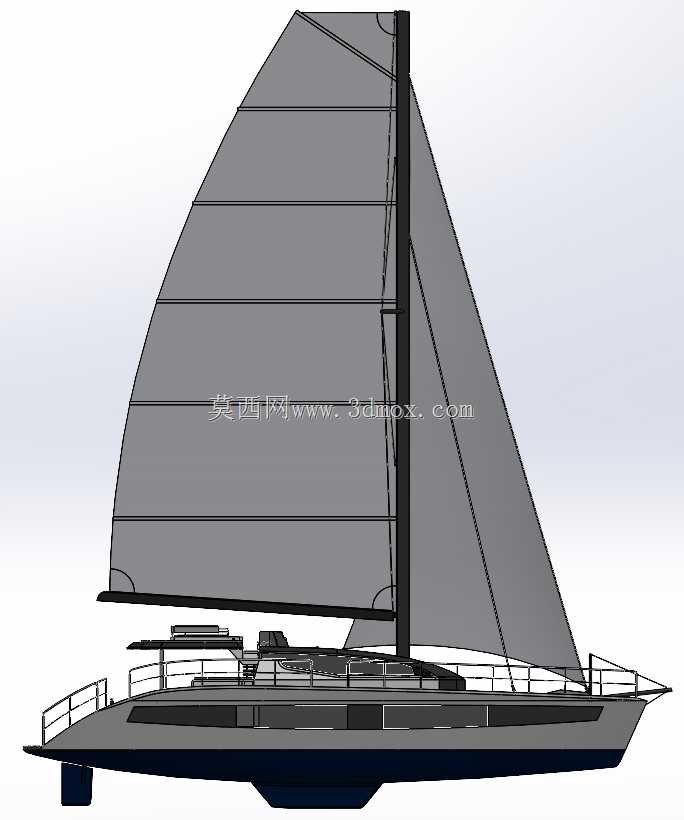

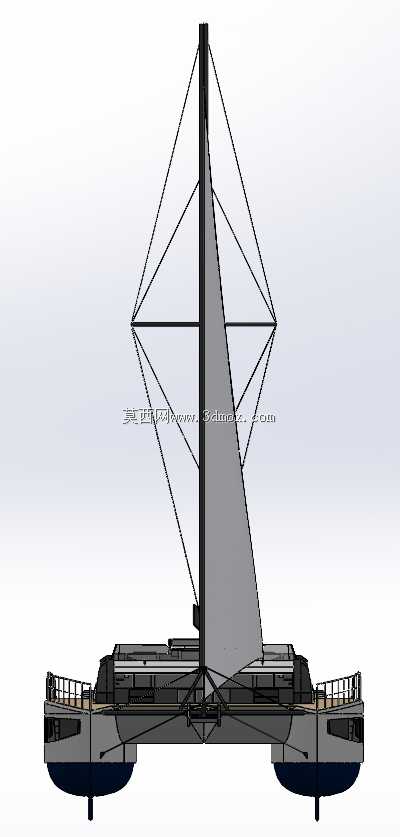

　　这款双体风帆游艇的整体设计参考了成熟的远洋巡航双体帆船构型，全长19米的尺寸设定，刚好卡在私人休闲远航与小型商务接待的场景适配区间，既不会因为尺寸过大提升停泊、运维的成本门槛，也不会因为空间局促影响长航时的乘坐体验。从结构设计逻辑来看，双片体的布局从根源上降低了单体帆船常见的横摇幅度，片体之间的连接甲板采用大跨度桁架式加强结构，在控制整体重量的前提下，保证了恶劣海况下连接区域的结构强度，避免双体船常见的连接桥扭转疲劳问题。主帆与前帆的索具布局参考了主流竞速巡航帆船的配置，桅杆采用后置式安装设计，给前甲板留出了足够的休闲活动区域，同时也优化了帆面的受力分布，降低强风下的桅杆倾覆力矩。甲板区域的功能分区做了明确划分：

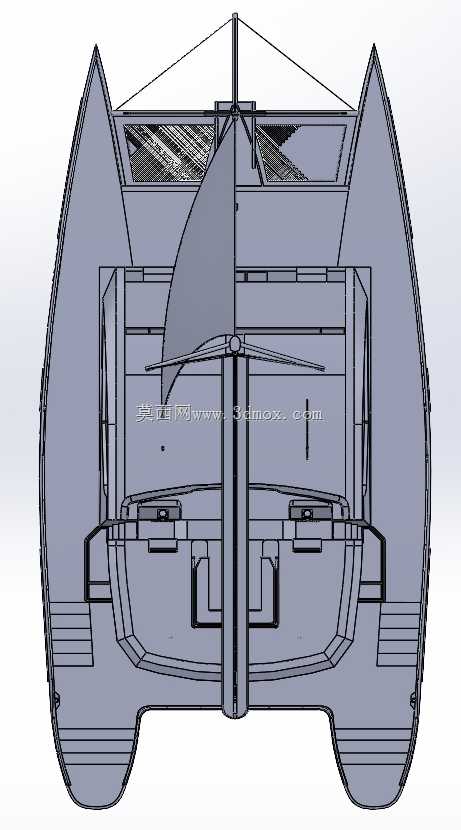

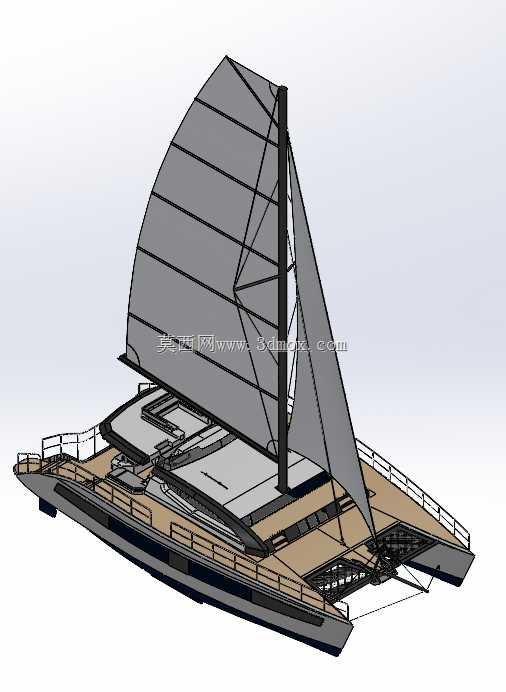

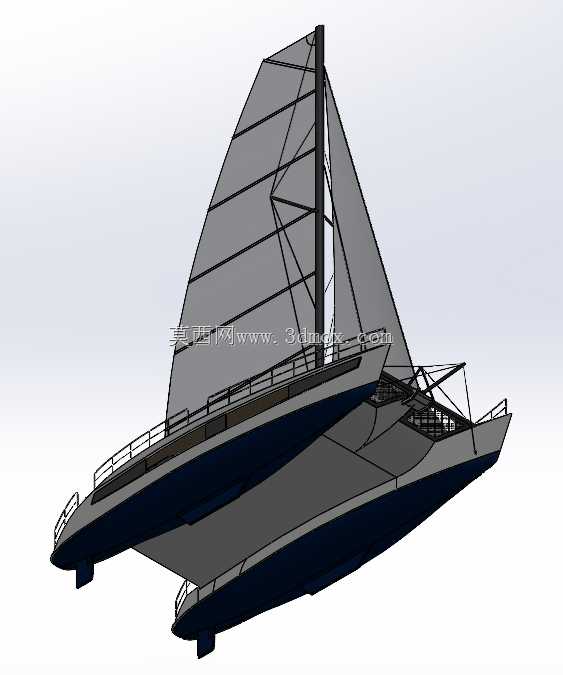

　　船艉区域设置了开放式登船平台与接驳区，方便人员从接驳艇上下，也可作为水上活动的临时停靠点；中部连接甲板的露天区域预留了休闲座椅与遮阳结构的安装位，上层驾驶舱采用半包围设计，既保证驾驶视野无遮挡，也能给驾控人员提供基础的风浪防护。片体内部的空间利用遵循双体船的常规布局逻辑，两个片体分别设置独立的卧舱、卫浴与储物空间，中部主甲板下方可设置公共活动区与简易厨区，满足6-8人连续一周以上的近海或远洋巡航居住需求。从建模细节来看，船体的线型做了优化，片体的艏部采用瘦削的破浪构型，降低航行时的兴波阻力，片体底部设置了浅吃水的龙骨结构，在保证风帆航行所需的侧向抗漂移力的同时，控制吃水深度在1.8米以内，可停靠多数浅水游艇码头与近岸锚地。

　　甲板护栏采用分段式不锈钢管材结构，安装点位与甲板下方的加强筋做了对应设计，避免护栏安装处出现应力集中导致的甲板开裂问题。帆装系统的建模还原了实际的索具走向，包括主帆的滑轨、缭绳的导向滑轮点位、前帆的卷帆器安装结构，都按照实际装配逻辑做了预留，后续如果要做结构仿真或者生产加工，可直接基于模型提取安装点位坐标。这类双体风帆游艇的实际应用场景覆盖了私人休闲远航、海岛度假接驳、小型商务海上接待、近海风帆运动体验多个方向，相比同尺寸的动力游艇，风帆辅助推进的构型可大幅降低长距离航行的燃油消耗，在无动力状态下也可依靠帆装完成长距离转移，提升了远海航行的冗余安全性。设计过程中针对双体船的结构弱点做了针对性强化，

　　连接桥区域的内部筋板采用纵横交错的网格布局，在保证甲板平整度的前提下，将两个片体的受力做均匀传导，避免单侧片体受浪时连接桥出现过大的形变差。上层建筑的材质设定采用玻璃钢夹芯结构，在控制上层重量的同时，降低重心高度，提升整船的稳性，整船的稳性计算按照近海航区的要求做了冗余设计，即使在单侧片体进水的极端工况下，依然能保证基本的漂浮能力。甲板表面的防滑纹理、系缆桩的安装位置、锚机的收纳结构都在模型中做了细节还原，没有出现功能性结构的遗漏，对于船舶设计从业者来说，这款模型可作为同尺寸双体帆船设计的参考蓝本，可直接提取线型做进一步的水动力仿真优化，也可基于现有结构布局调整内装分区，适配不同的使用需求。
