DOTA2主题500mm直径游戏道具神盾造型件

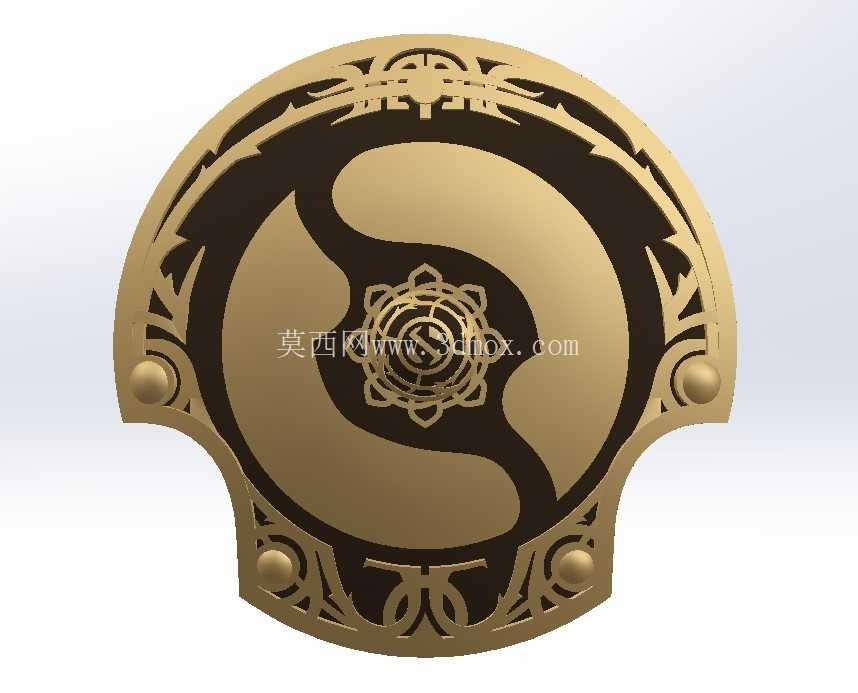

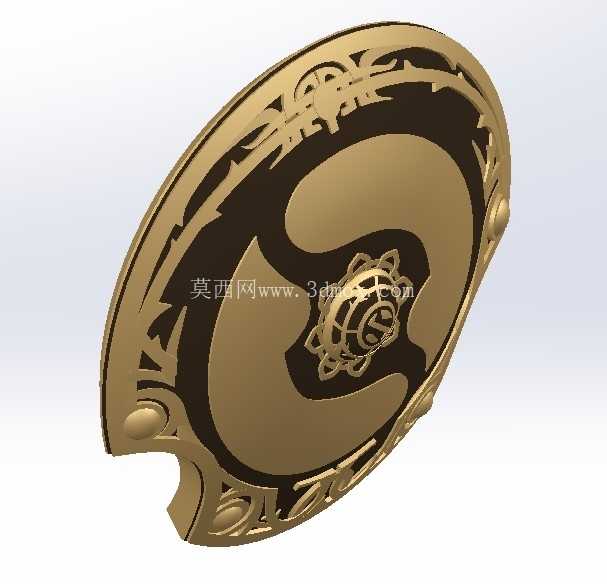

　　该造型件以游戏IP内标志性神盾道具为原型做实体化结构设计，整体外轮廓直径控制在500mm，属于大尺寸文创展示类铸造造型件，适配主题展陈、线下活动道具、高端周边收藏等场景的实体制作需求。从结构设计逻辑来看，整体采用对称式非规则盾形轮廓，打破传统正圆盾的呆板造型，底部做内收的弧边处理，边缘设置四个凸起的半球形装饰凸点，凸点高度控制在8mm，既还原原作视觉特征，也能在铸造脱模阶段减少边角应力集中，避免铸件出现冷隔、缺料缺陷。

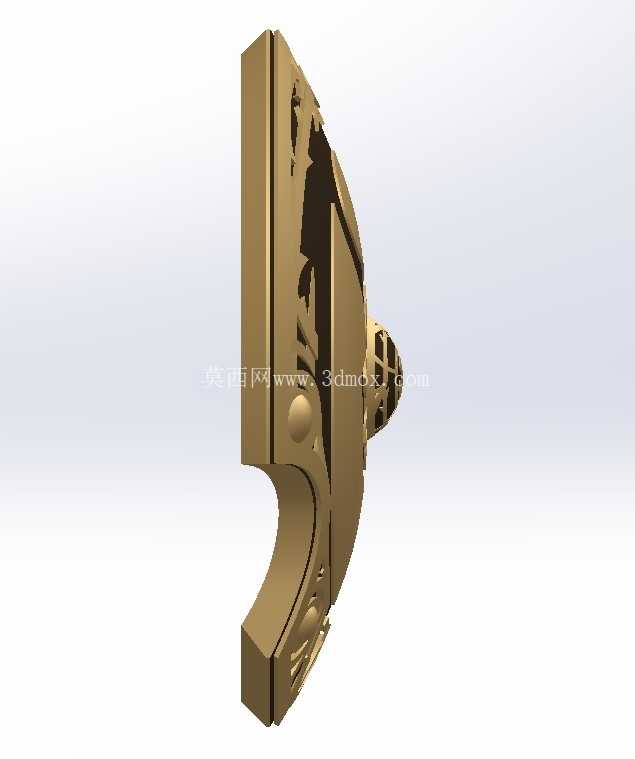

　　表面纹饰采用分层凹陷设计，中心区域的莲花状纹饰做0.5mm深度的浅槽处理，外围的阴阳太极式分色区域做1.2mm深度的台阶差，纹饰线条全部做R0.3mm的圆角过渡，避免铸造时尖角位置产生浇不足、砂眼问题，同时也能减少后续打磨抛光的工作量。从安装边界来看，该造型件背部预留了四个M6的内螺纹安装孔位，孔位分布在盾体背部四个凸点对应的加强筋位置，孔深12mm，可直接适配壁挂支架、手持握柄两种安装方式，壁挂状态下整体突出墙面厚度不超过35mm，不会占用过多展陈空间；若搭配手持握柄使用，握柄连接位做了防滑滚花结构，握持时不会出现打滑偏转问题。

　　设计阶段针对铸造工艺做了针对性优化，整体壁厚控制在4mm均匀分布，没有出现壁厚突变的区域，避免铸件冷却过程中产生缩孔变形；纹饰区域的拔模斜度统一设置为1.5度，外轮廓边缘拔模斜度设置为2度，满足砂型铸造、精密失蜡铸造两种工艺的生产要求，不需要额外做后期的结构修补。从实际使用场景出发，该造型件除了作为静态展示道具外，表面做了仿古铜色的分色处理，凹陷区域做哑光黑着色，凸起区域做亮铜色抛光，视觉层次感强，适配游戏主题展的墙面装饰、cosplay活动的手持道具、文创收藏摆件等多种用途，结构强度满足日常搬运、频繁拆装的使用需求，正常使用过程中不会出现纹饰断裂、边角磕碰掉块的问题。

　　建模过程中对所有曲面做了连续性检查，没有出现破面、重叠面问题，外轮廓边缘全部做了倒钝处理，没有尖锐毛刺，使用过程中不会划伤接触人员。针对大尺寸铸件容易出现的翘曲变形问题，背部对应纹饰的位置设置了十字形加强筋，筋宽3mm，筋高6mm，既不会增加过多整体重量，也能有效提升盾体的结构刚性，铸造冷却过程中变形量可控制在0.2mm以内，不需要后续做校形处理。
