18米级近海高速巡逻执法艇结构设计

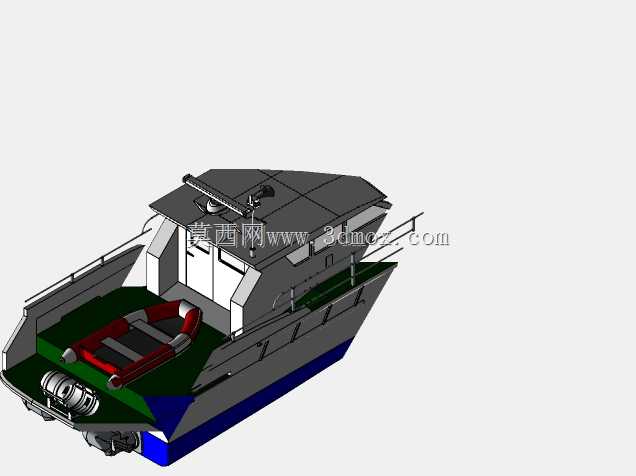

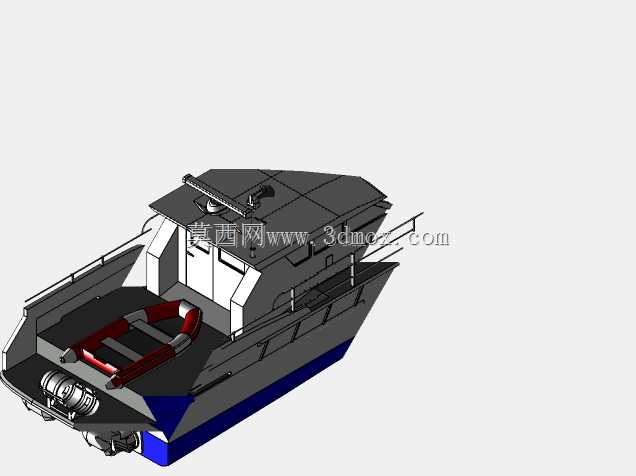

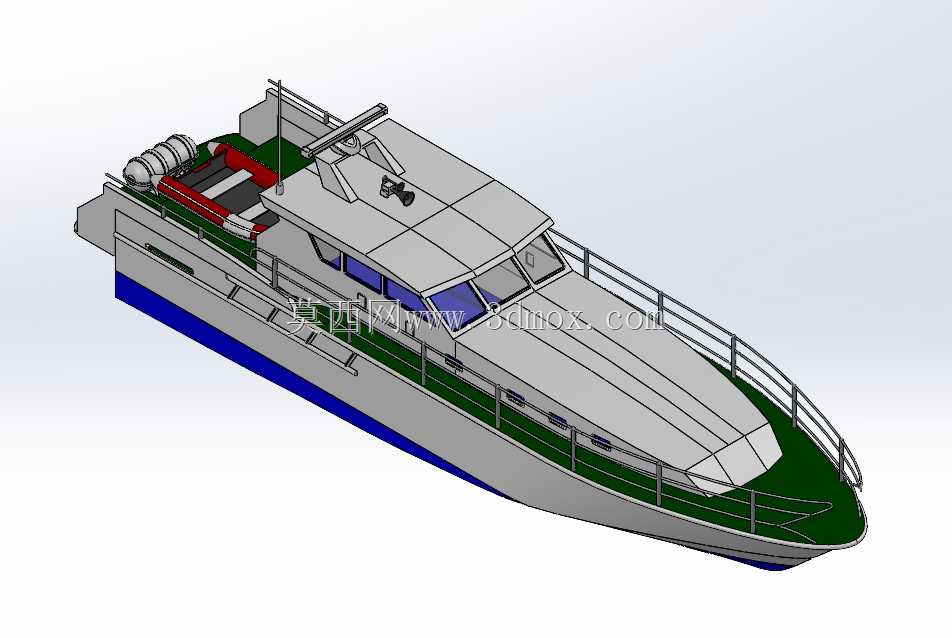

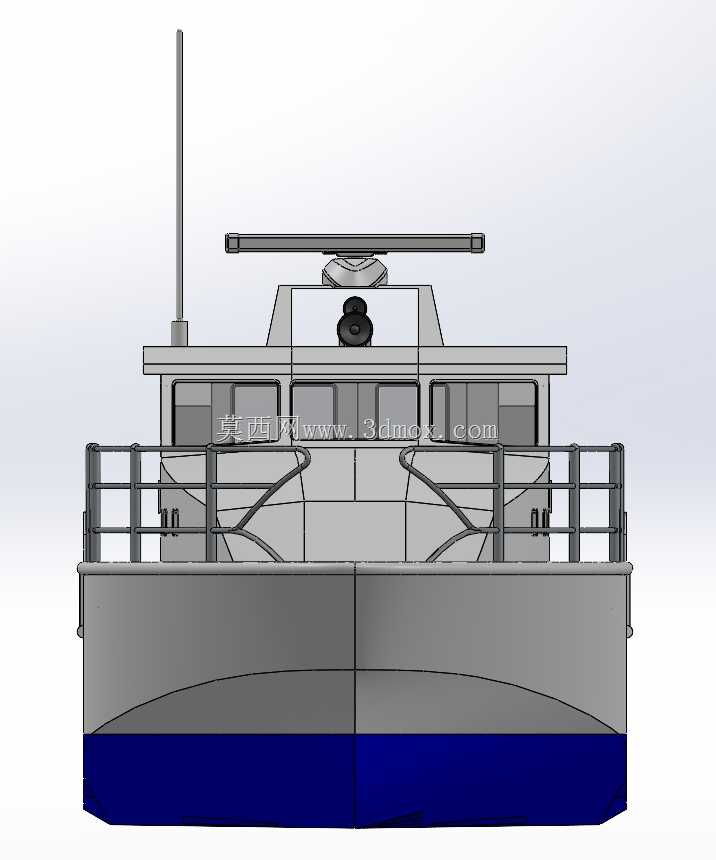

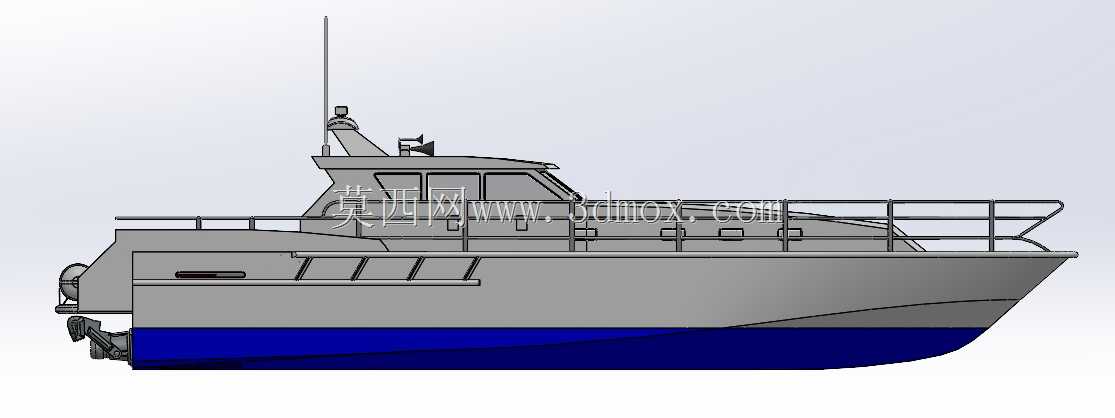

　　这款18米级巡逻艇的三维结构设计，核心面向近海水域的日常巡逻、临检执法、应急搜救类作业场景，在前期方案阶段就充分考虑了近岸浪况下的航行稳定性与长时间执勤的人员适配性。从整体布局来看，艇体采用深V型滑行艇底设计，这种线型在30节以上航速段能有效抬升艇身，降低航行阻力，同时削弱波浪对艇底的拍击作用力，适配近海3级海况下的持续航行需求，艇身总长控制在18米，型宽4.2米，吃水深度1.1米，这个尺寸边界既可以满足靠泊小型海事码头的要求，也能在狭窄航道内完成灵活转向，不需要额外占用大型泊位的停靠空间。上层建筑的设计采用封闭式驾驶舱布局，驾驶区前挡风玻璃做了大倾角处理，既可以降低高速航行时的风阻，也能给驾控人员提供无遮挡的前方视野，

　　侧窗延伸至艇身中部，配合舱顶的观察位，可实现对艇周360度的视野覆盖，满足执法过程中对周边水域动态的观察需求。甲板区域的功能划分非常明确，艇艏位置预留了锚泊设备安装位，配套的锚链舱、导缆孔结构都在模型中做了精准的位置匹配，舷侧设置了连续式不锈钢护栏，护栏高度1.1米，符合海事作业的人员防护要求，避免执勤人员在高速航行或靠泊作业时发生落水风险。艇艉甲板预留了开放式作业区，可根据任务需求临时搭载临检登乘梯、搜救打捞设备，也可放置小型充气艇的挂载装置，满足不同任务场景的快速切换需求。舱室内部的布局上，驾驶舱后方设置了小型执勤人员休息区，可容纳6名执勤人员临时休整，配套的储物空间可放置执法装备、应急物资，艇身两侧的通道宽度预留了0.

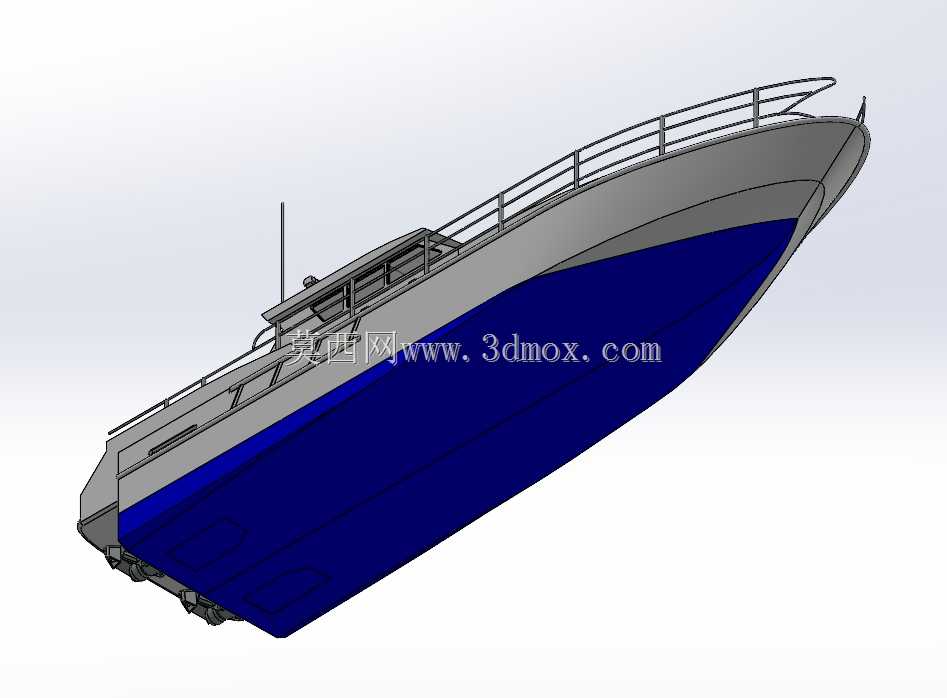

　　8米的通行空间，人员在舱室和甲板间移动时不需要侧身，满足紧急状态下的快速通行要求。动力系统的安装位在模型中做了适配性预留，采用双机双桨的布置方案，机舱位于艇身中后部，机舱内的设备安装边界预留了足够的检修空间，日常维护时不需要拆解大面积的舱体结构，即可完成主机、传动系统的常规检修作业。艇身的结构加强设计上，艇底龙骨采用纵向加强筋布局，肋骨间距控制在0.5米，在保证艇体结构强度满足高速航行冲击要求的前提下，尽可能降低艇体自重，提升有效载荷能力。上层建筑采用铝合金材质的适配设计，连接位置的预埋件都在模型中做了位置标注，后续生产时可直接根据模型定位安装，减少现场划线定位的工作量。舷侧的靠泊缓冲件安装位也做了对应设计，

　　橡胶护舷的固定螺栓孔位沿艇身侧舷均匀分布，靠泊时可有效吸收碰撞冲击力，避免艇体外板发生变形。需要说明的是，模型中艇顶的雷达设备仅作为布局占位参考，实际生产时可根据采购的雷达型号调整安装底座的尺寸与固定位置，当前模型中预留的安装平台尺寸为1.2米*0.8米，可适配多数主流船用导航雷达的安装要求。从设计逻辑来看，这款巡逻艇没有追求过高的航速指标，而是把平衡可靠性、舒适性、任务拓展性放在首位，艇身的燃油舱容积设计可支持400海里的续航里程，满足近海水域单次巡逻任务的航程需求，不需要中途返港补油。舱室的隔音隔热层安装位也在结构设计中做了预留，可降低主机运转时传入驾驶舱的噪音，提升长时间执勤时的人员舒适度。艇身的排水孔位置、舱底泵安装位都做了合理布置，在高速航行或者浪溅上甲板时，可快速排出甲板积水，避免积水增加艇身重量或者影响人员作业安全。
