CLX96豪华私人休闲游艇三维结构设计

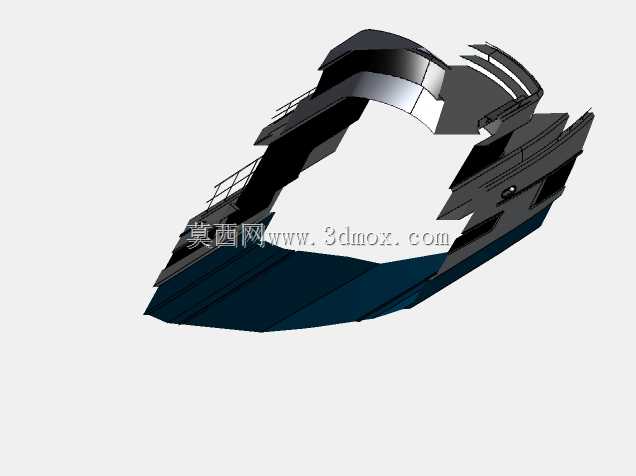

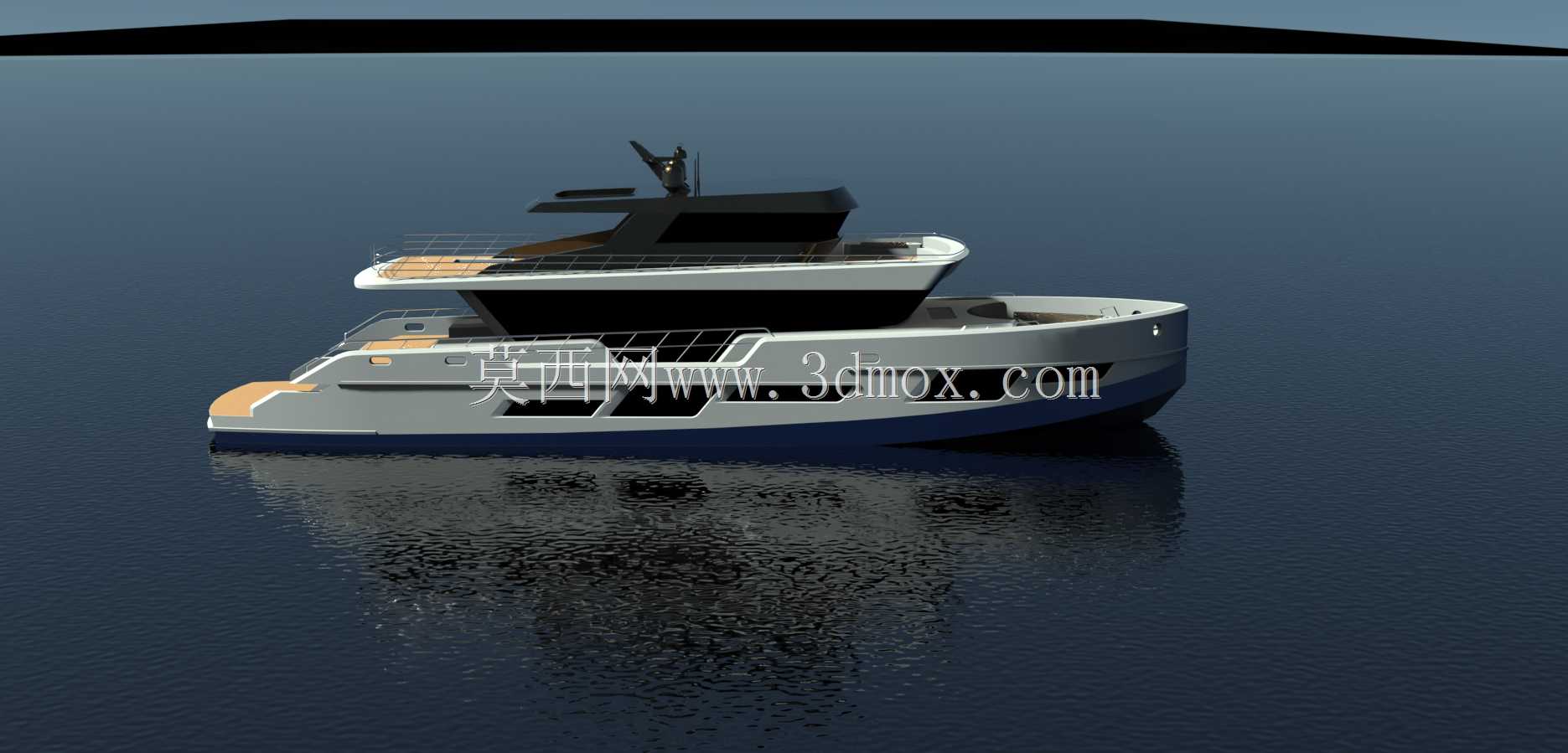

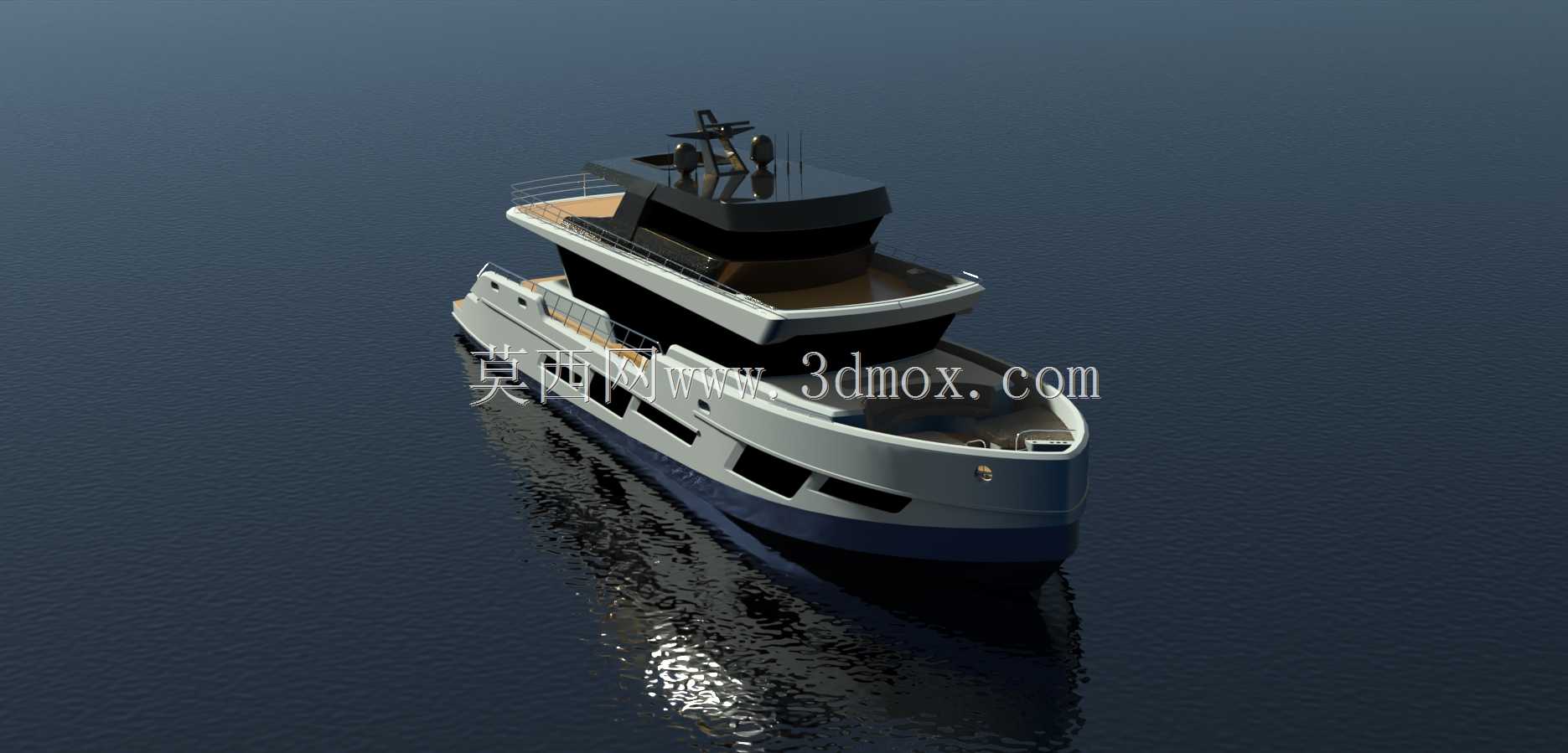

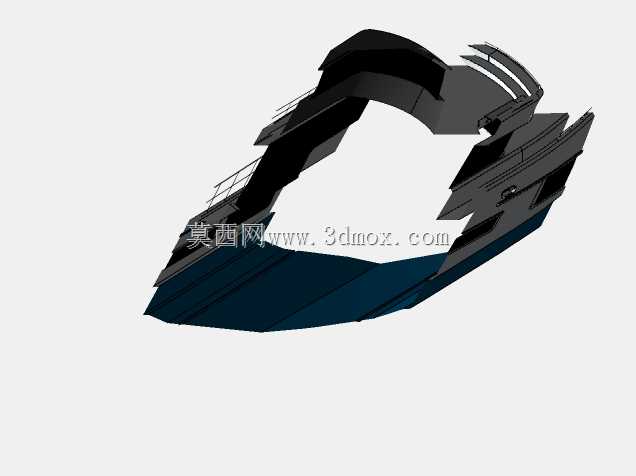

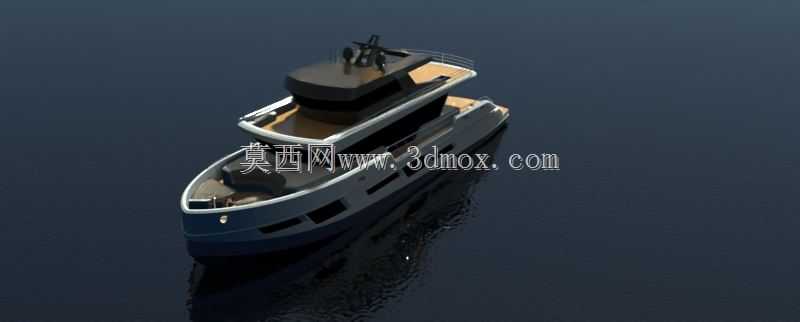

　　这款中型豪华游艇的三维建模工作，核心围绕近海私人休闲、商务接待的实际使用场景展开，整体尺寸设定为总长29.5米、型宽7.32米，这个尺寸边界是经过多轮场景适配敲定的——既能够满足远海短途航行的稳性要求，又可以停靠国内绝大多数私人游艇码头的泊位，不会出现超宽无法进港、吃水过深无法近岸停泊的问题。建模过程中首先完成了主船体的线型光顺，参考了同级别排水型游艇的阻力特性，将船体折角线位置做了三次优化，在保证甲板可用面积最大化的前提下，降低航行时的兴波阻力，同时兼顾高速航行时的船体抬升效果，减少动力系统的功率冗余。上层建筑的分层设计完全贴合实际使用需求：主甲板层设置了开放式艉阱休闲区、主沙龙区与驾驶指挥区，艉阱区域预留了接驳水上摩托、

　　橡皮艇的挂载接口，甲板边缘的安全护栏高度按照海事规范设定为1.1米，同时做了隐形化处理，不会破坏船体整体的视觉流畅度；飞桥层设置了第二驾驶位与露天休闲区域，雷达、卫星天线、导航灯具等舾装件的安装位置都做了电磁兼容避让，避免信号遮挡影响航行安全。船体内部的舱室划分在建模阶段就做了结构干涉检查，下层甲板设置了主卧、两间客卧与配套卫浴空间，机舱位置布置在船体中部靠后区域，通过双层舱壁结构做了隔音隔断，同时预留了足够的设备检修通道，满足后期运维的操作空间需求。建模时对船体的结构强度做了初步校核，船体外板采用变厚度设计，船艏区域外板厚度适当增加以抵御靠泊、浪击的冲击，船底区域设置了连续的龙骨结构与横向肋板，保证船体在恶劣海况下的结构刚性。

　　舷窗的位置、尺寸都经过视线模拟验证，既保证舱内自然采光效果，又不会因为开窗过大削弱船体结构强度，船体外观的涂装分色在模型中做了分层处理，上层建筑采用浅灰色降低阳光直射带来的舱内升温，船底区域采用深色防污漆分界，水线位置的标识线完全按照载重线规范设定。整个建模过程没有做过度的造型夸张，所有曲面设计都兼顾了后期模具开模、复合材料成型的工艺可行性，避免出现无法落地的纯概念化造型，每一处倒角、折边都参考了量产游艇的工艺标准，确保模型可以直接用于后续的生产设计深化。
