20吨龙门式手动液压压力机结构设计

　　这款20吨额定载荷的龙门式液压压力机，是机加工车间、设备维修站点、小型五金加工厂里极为常用的通用压装作业设备，日常可覆盖轴承压装、轴套过盈装配、工件校直、型材校形、小型零部件冲压成型、废旧零件拆解等多类作业场景，相比固定式大吨位压机，它的落地式龙门结构不需要额外做地基预埋，普通硬化水泥地面即可放置使用，移动转场也仅需叉车配合就能完成，适配多工位流动作业的需求。

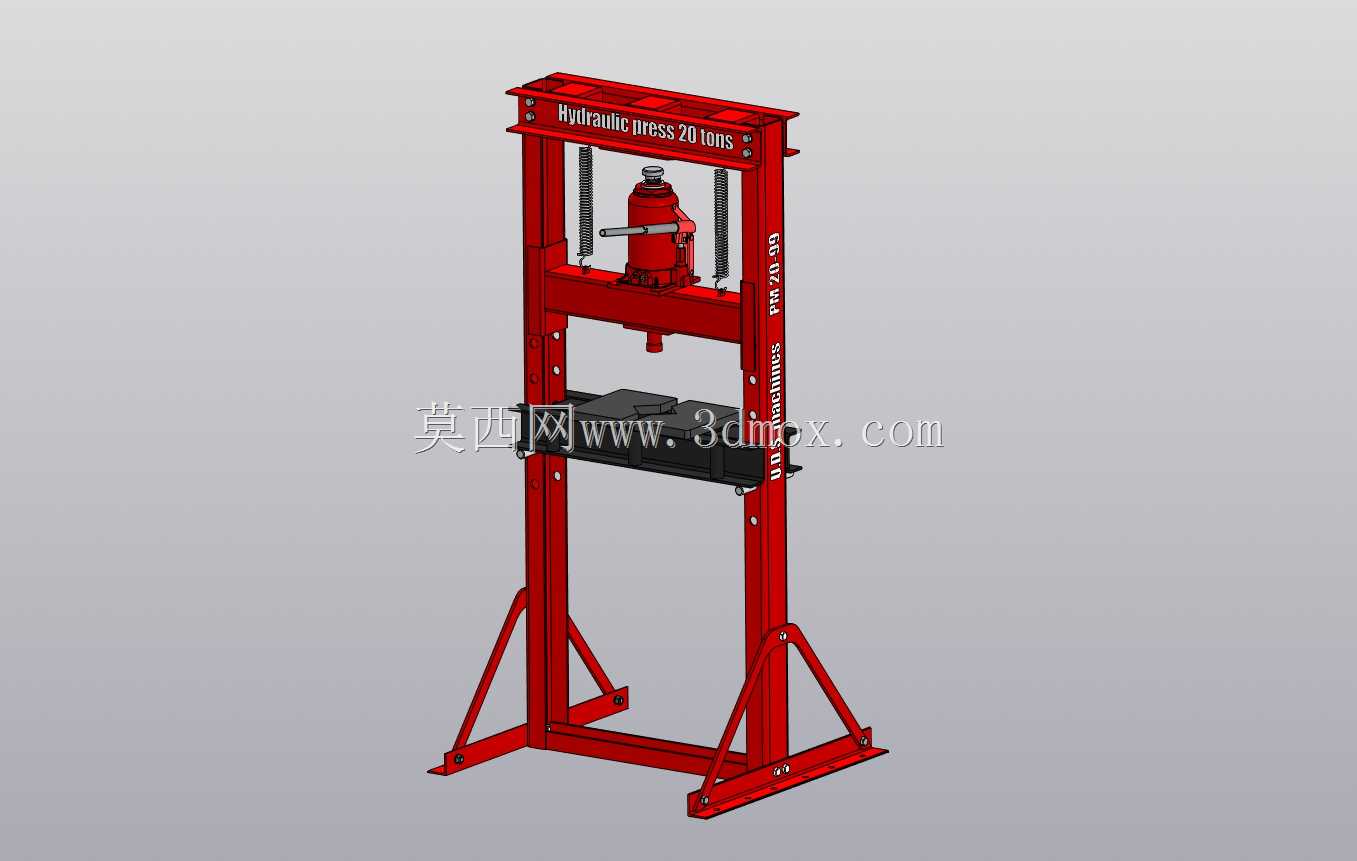

　　从结构设计逻辑来看，整体采用双立柱龙门框架作为承载主体，两侧立柱选用加厚矩形型钢焊接加工，底部通过横向底梁连接形成稳定的支撑基座，底梁上预留的地脚安装孔可在需要长期固定作业时与地面锚接，进一步提升大载荷作业下的整机稳定性；两侧立柱上加工有等距调节孔位，配合带弹簧复位的滑动工作平台，可根据待加工工件的高度快速调整工作台面与压头之间的作业间距，适配不同高度尺寸的工件加工需求，复位弹簧的配置能在压头卸压后自动带动工作台归位，减少人工抬升操作的劳动强度。

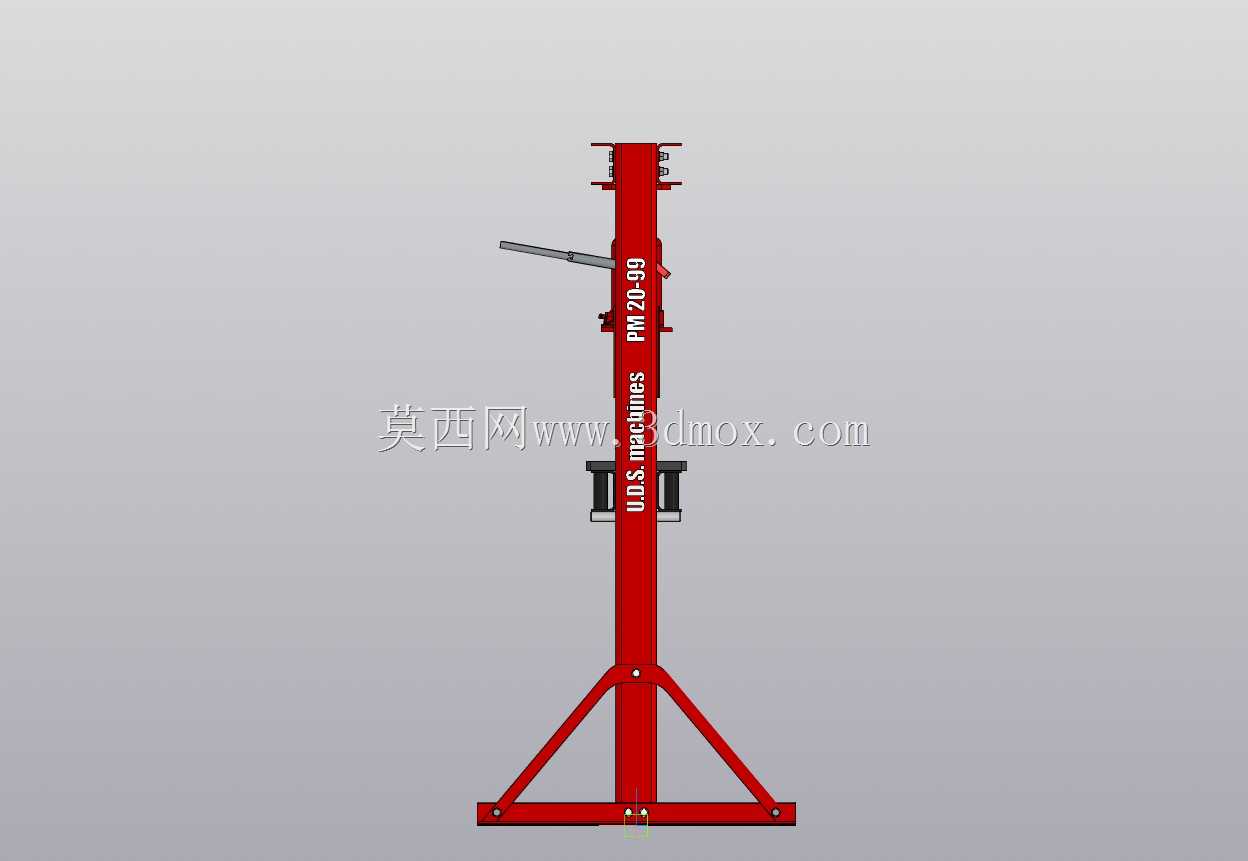

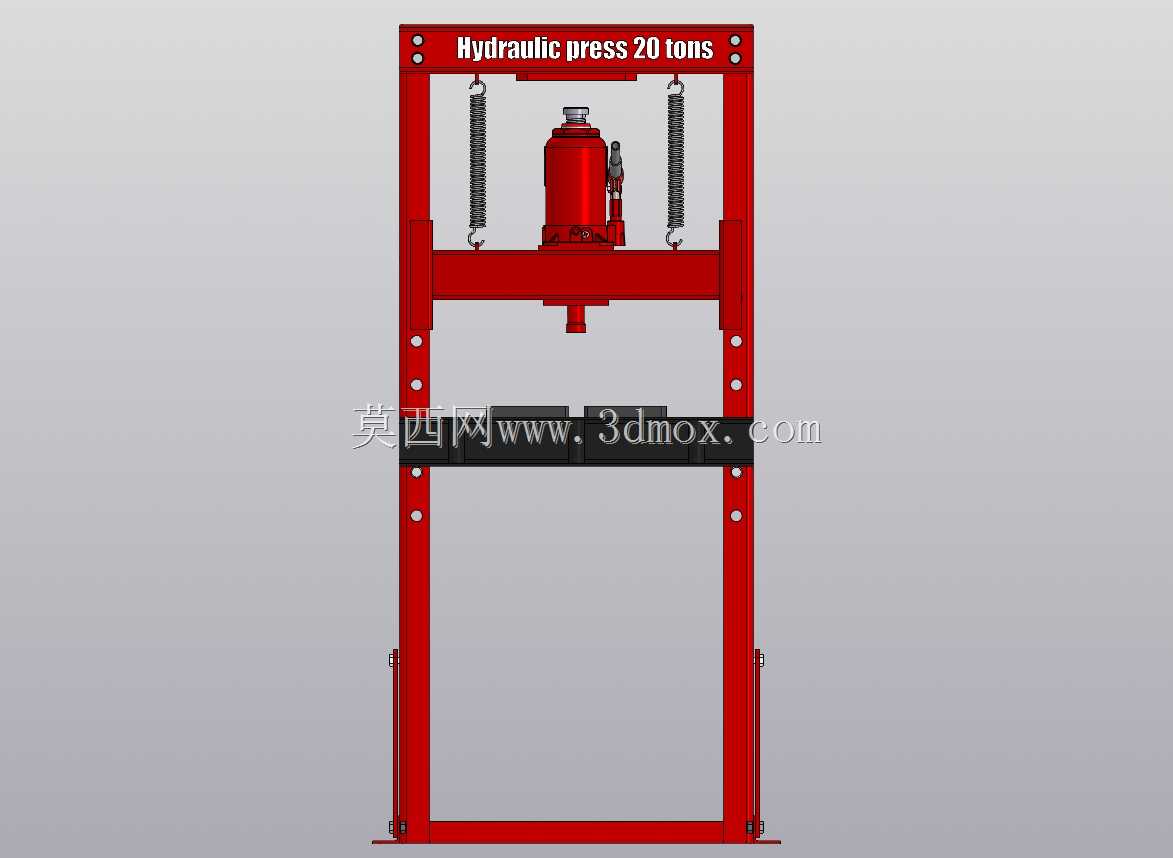

　　核心施压单元采用集成式手动液压千斤顶作为动力源，直接固定在龙门框架的上横梁中部位置，压头输出方向与工作台面保持垂直，避免偏载带来的机架变形问题；液压单元自带卸压阀，作业时可通过控制手动压杆的行程控制施压速度，卸压时缓慢开启阀门即可控制压头回程速度，避免突然失压带来的工件弹出风险。整机作业高度1.5米，工作台面的有效宽度可满足常规尺寸的机械零部件放置需求，两侧的三角加强筋焊接在立柱与底梁的连接位置，抵消满载荷作业时立柱受到的侧向弯矩，避免长期使用后出现机架开口变形的问题。

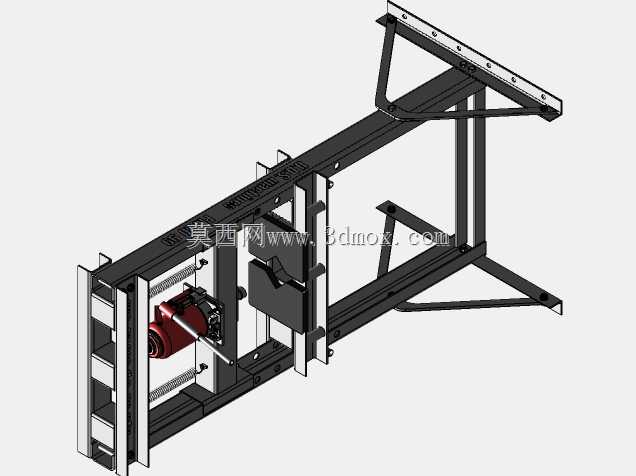

　　建模过程中对所有焊接连接位置、销轴配合位置、液压单元安装位都做了贴合实际加工工艺的结构处理，比如焊缝预留、安装孔位的公差匹配、滑动部位的间隙预留都参考了实际设备的加工要求，模型可直接用于同类设备的结构参考、二次改型设计，也可作为工装设备选型阶段的结构参考依据，帮助设计人员快速评估设备安装空间、作业范围是否适配现场使用需求。
