多旋翼无人机AT4130电机十字安装支座

项目分类:通用机械零部件 发布时间:2024-08-27 ID:768079
  • 多旋翼无人机AT4130电机十字安装支座
  • 多旋翼无人机AT4130电机十字安装支座

  这款十字形电机安装支座,是面向多旋翼无人飞行器动力单元装配场景开发的结构连接件,主要适配T-Motor AT4130规格外转子无刷动力电机,可同时满足四轴、六轴、八轴等不同旋翼布局机型的电机固定需求,在航拍测绘无人机、FPV穿越载机、行业巡检多旋翼平台、农林作业小型飞行器的动力系统搭建中承担电机与机臂之间的衔接承载作用。

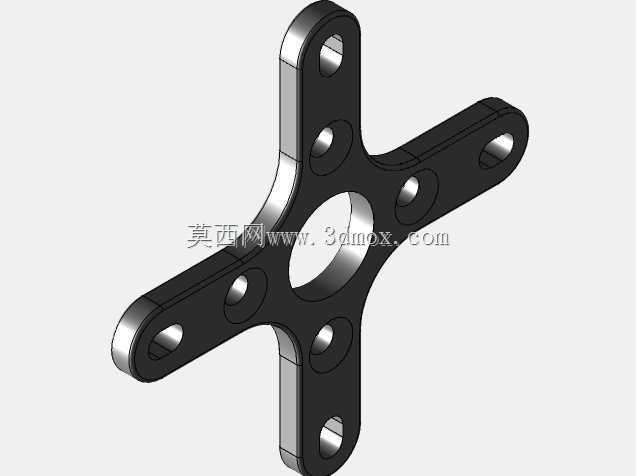

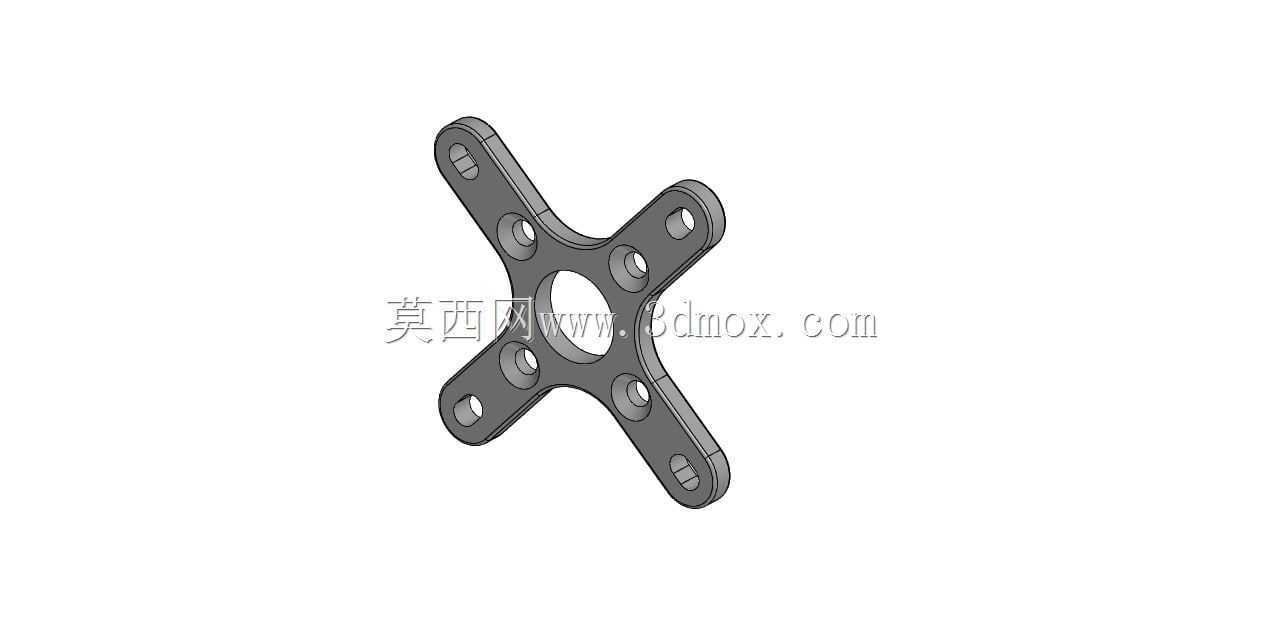

  从实际装机使用逻辑来看,这类支架的核心功能是把外转子无刷电机的定子端面稳固锁附在飞行器机臂末端,既要传递电机运转产生的持续拉力,也要抵消旋翼高速旋转带来的反扭矩,还要缓冲飞行过程中机动动作、阵风扰动、起降冲击产生的交变载荷。支架采用四支臂向外辐射的十字构型,中心区域开设大尺寸同轴通孔,该孔位直接避让电机定子的中心轴段与出线空间,避免装配时电机轴、动力线束和支架发生干涉;四支辐射臂沿周向90度均匀分布,每支臂末端都设置贯通安装孔,孔位间距完全匹配AT4130电机底座的标准安装孔距,装机时只需将四颗锁紧螺钉穿过支架臂端孔位,对准电机底座螺纹孔预紧后对角均匀锁付,就能保证电机端面和支架安装面完全贴合,不会出现偏载、翘曲的问题。

  设计过程中首先要锁定的边界就是安装配合尺寸:中心通孔直径需略大于电机定子中心凸台的外径,预留0.2至0.5毫米的装配间隙,既方便装机时快速对位,也能避免加工公差累积导致电机无法落位;四支臂上的安装孔中心所在的分度圆直径,严格对应AT4130电机底座的安装孔分度圆,孔位本身采用通孔设计,孔径匹配M3规格紧固螺钉,孔边预留足够的螺钉头沉台贴合空间,防止螺钉锁紧时局部应力集中压溃支架基材。支架整体采用等厚薄板延伸构型,四支臂从中心环段向外平缓过渡,没有突兀的截面突变,这种设计一方面能让旋翼产生的拉力沿支臂均匀传导到中心安装区域,分散局部应力,另一方面也能尽可能去除多余材料,控制支架自身重量——对于多旋翼飞行器而言,动力端每一克冗余重量都会直接降低整机续航时间与载荷余量,因此在结构强度满足载荷要求的前提下做轻量化优化,是这类航空连接件设计的核心考量。

  从受力特性分析,电机运转时旋翼产生的轴向拉力会均匀作用在四个臂端的安装孔位置,支臂承受的是沿轴向的弯曲载荷,十字对称布局让四个支臂的受力状态完全一致,不会出现单侧支臂应力过载的情况;同时电机输出的反扭矩会通过四个接触点形成力偶,均匀传递到支架中心连接区域,再传导至下方的机臂碳管或者机臂安装座,避免单点受力出现扭转形变。支架的中心安装面和电机贴合面要求保证足够的平面度,建模时两支贴合面的平行度公差需要控制在合理范围内,如果贴合面出现翘曲,电机锁附后定子会发生微小偏斜,直接导致电机输出轴和旋翼平面不垂直,飞行时会产生额外的振动,轻则影响飞控陀螺仪的采样精度,增加飞控减震负担,重则导致旋翼动平衡失效,整机出现高频抖动,航拍画面出现果冻效应,甚至加速电机轴承的异常磨损。

  实际装机适配场景中,这款支架既可以直接通过中心区域的连接结构固定在标准规格的碳纤机臂末端,也可以搭配减震胶柱组成动力减震组件,隔离电机高频振动向机臂、飞控舱段的传递。支架上每支臂除了末端的电机固定孔,臂身中段还预留了辅助孔位,这些孔位一方面可以作为装配对位的参考基准,另一方面也可以用于穿设电机动力线、调整线束走向,或者在特殊改装场景下额外加装小型配件。选材层面这类支架通常采用航空级铝合金铣削加工或者高强度工程塑料注塑成型,金属材质的支架强度高、抗形变能力强,适合大载荷的六轴、八轴行业级无人机,塑料材质的支架自重更轻、自带一定阻尼特性,适合中小型航拍四轴机型;三维建模过程中需要在所有孔位边缘、支臂和中心环衔接的转角位置添加圆角过渡,避免直角位置产生应力集中,在飞行器做急加速、急刹车、大角度机动等极限动作时,防止转角位置出现裂纹甚至断裂。

  和传统的单侧L型电机固定座相比,十字四孔固定的方式接触面积更大,电机和支架的连接刚性更强,长期飞行后螺钉松动的概率更低,尤其适配AT4130这类拉力较大的外转子电机,大油门输出时也不会出现支架共振的问题。建模时还需要充分考虑螺钉装配的操作空间,四个臂端的孔位周边要预留足够的螺丝刀操作间隙,不能出现支臂互相遮挡、扳手无法伸入的情况,保证外场装机、维护更换电机时可以快速完成拆装作业。
