七米载重五百公斤移动式液压剪叉升降作业平台

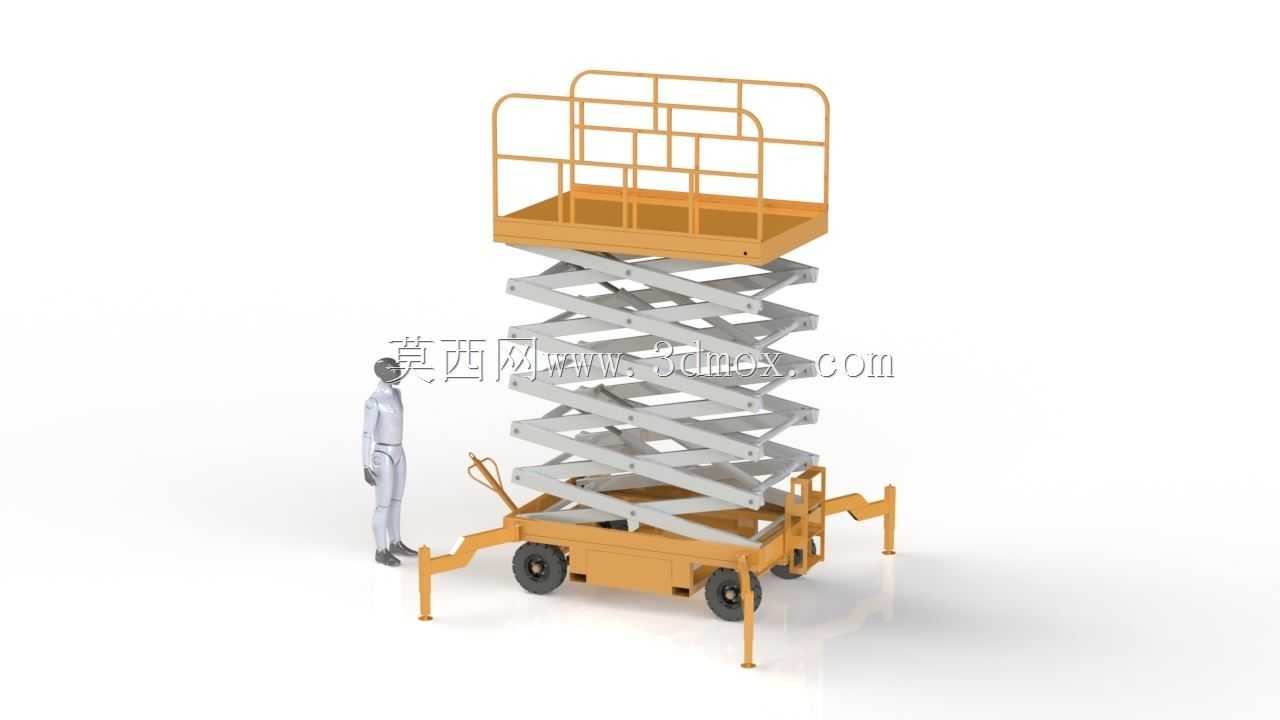

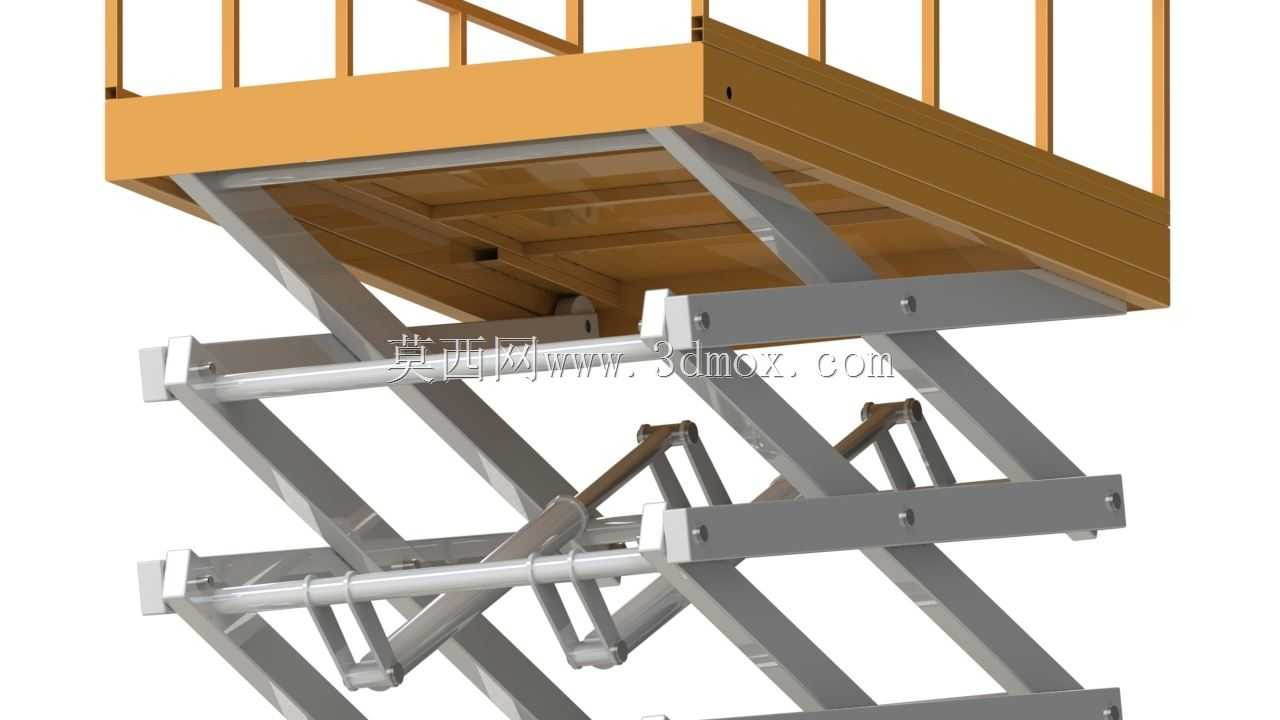

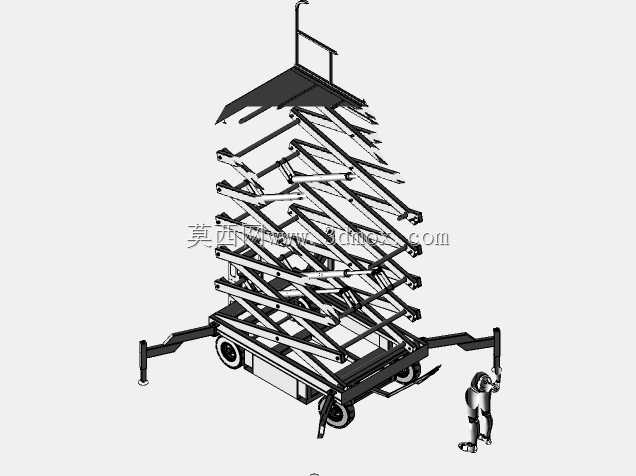

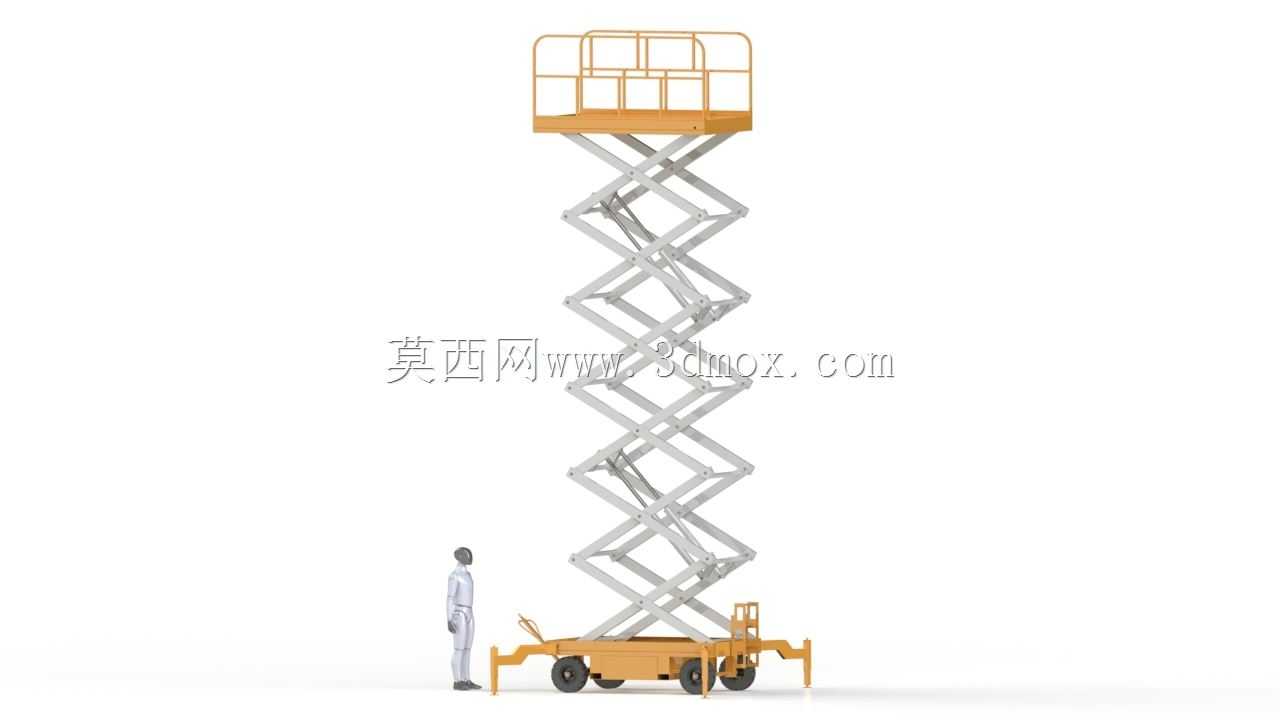

　　在厂房设备检修、场馆灯具维护、户外广告安装、仓储高位理货这类需要临时到达高空作业面的场景里，剪叉式液压升降设备一直是兼顾稳定性与作业覆盖范围的主流选型，本次建模还原的这款设备，最大作业高度可达7米，额定承载能力500kg，足够容纳2名作业人员携带常用工具在平台上完成操作，适配绝大多数常规民用与工业场景的中高空作业需求。从结构设计逻辑来看，这款设备采用多层剪叉臂交叉铰接的构型，相比单臂直顶式升降结构，剪叉结构在起升过程中平台始终保持水平状态，不会出现偏摆晃动，铰接点的受力通过多组臂架均匀分散，避免局部应力集中，在满负载起升到最高位置时，整体结构的抗倾覆冗余量完全满足常规高空作业的安全要求。

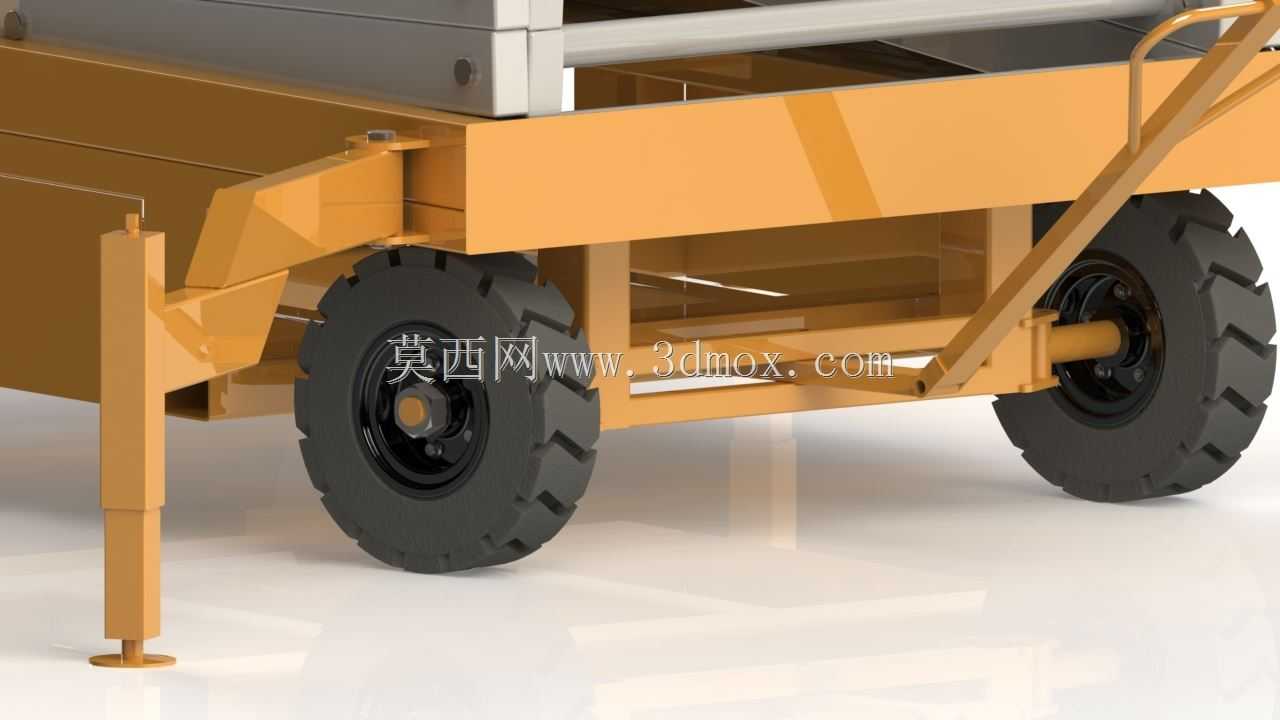

　　底部行走部分采用实心橡胶轮搭配可伸缩式支撑支腿，移动状态下支腿收起，可通过人力推行在平整的厂区、场馆地面转移，到位后将四个支腿伸出并调整至地面贴合，把整机负载从行走轮转移到支腿上，消除轮胎弹性形变带来的平台晃动，哪怕在略有坡度的地面，也能通过支腿的调节螺杆将整机调至水平状态，保障作业安全。平台周边设置了高度1.1米的一体式防护栏杆，栏杆采用矩形钢管焊接成型，中间设置横杆防止人员或工具滑落，平台入口处设置可向内开启的安全门，门体带自锁插销，作业时关闭后无法从外侧意外开启，避免人员误操作跌落。驱动部分采用集成式液压动力单元，布置在底盘的机架内部，液压缸的铰接点经过受力优化，在剪叉臂起升的初始阶段，液压缸推力臂最大，

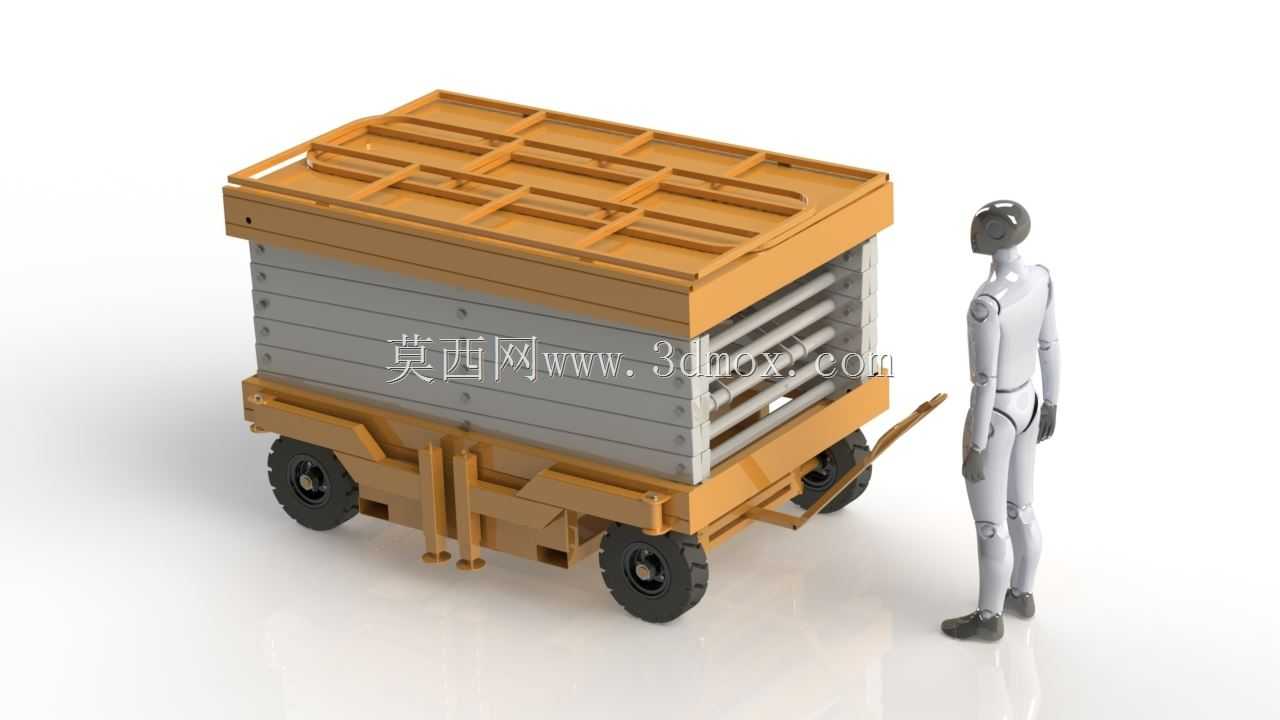

　　能够轻松推动满载的剪叉组完成起升动作，随着起升高度增加，液压缸行程逐步伸出，推力需求随剪叉角度变化平滑降低，整个起升过程运行平稳无卡顿，下降过程配备节流限速装置，即使液压管路出现意外破损，平台也不会出现快速下坠的风险。从建模的细节还原来看，所有铰接位置都保留了销轴、润滑注油嘴的结构，底盘位置设置了液压油箱、手动下降阀的安装位，当设备出现动力故障时，可通过手动阀缓慢释放液压油将平台降至安全位置。整机的外形尺寸在收拢状态下长度不足2.5米，宽度不到1.2米，能够轻松通过常规的厂房门洞、电梯轿厢，在狭窄的车间通道内也能灵活转向，不需要额外预留过大的转运空间。支腿的伸出长度最大可达0.8米，展开后整机的支撑跨度接近3米，

　　在7米最高作业高度时，允许平台边缘承载100kg的偏载而不会出现倾覆风险，完全覆盖单人探出身体进行近距离作业的工况需求。不同于固定安装的升降货梯，这款移动式的剪叉升降机不需要提前做地基预埋，不需要固定安装工序，运抵作业现场后仅需展开支腿调平即可投入使用，对于作业点位分散、需要频繁转场的高空作业场景，能够大幅减少设备准备的时间成本。剪叉臂的板材采用高强度矩形型钢，每一组臂架之间都设置了耐磨衬套，长期使用磨损后仅需更换衬套即可恢复铰接间隙，不需要整体更换臂架结构，降低后期维护成本。平台表面采用花纹防滑钢板铺设，即使表面沾有油污、水渍，作业人员站立时也能保持足够的摩擦力，避免滑倒风险。底盘的机架部分采用型钢焊接成型，所有焊缝位置都做了应力释放处理，避免长期交变载荷下出现焊缝开裂的问题。在实际选型适配时，需要注意作业现场的地面承重能力，支腿位置的地面承载力需要满足每点不小于500kg的要求，避免支腿下陷引发倾斜风险；同时在室外作业时，当风力超过六级时不建议起升到最高位置，避免风载过大影响整机稳定性。这款模型完整还原了设备的所有结构细节，从剪叉臂的铰接间隙、支腿的调节结构到防护栏杆的连接方式都做了等比例复刻，能够直接用于设备结构教学、选型方案展示、虚拟场景搭建等用途，结构参数完全匹配实际量产设备的尺寸边界，不存在结构干涉或者尺寸失真的问题。
