复古人力客运三轮脚踏车结构设计

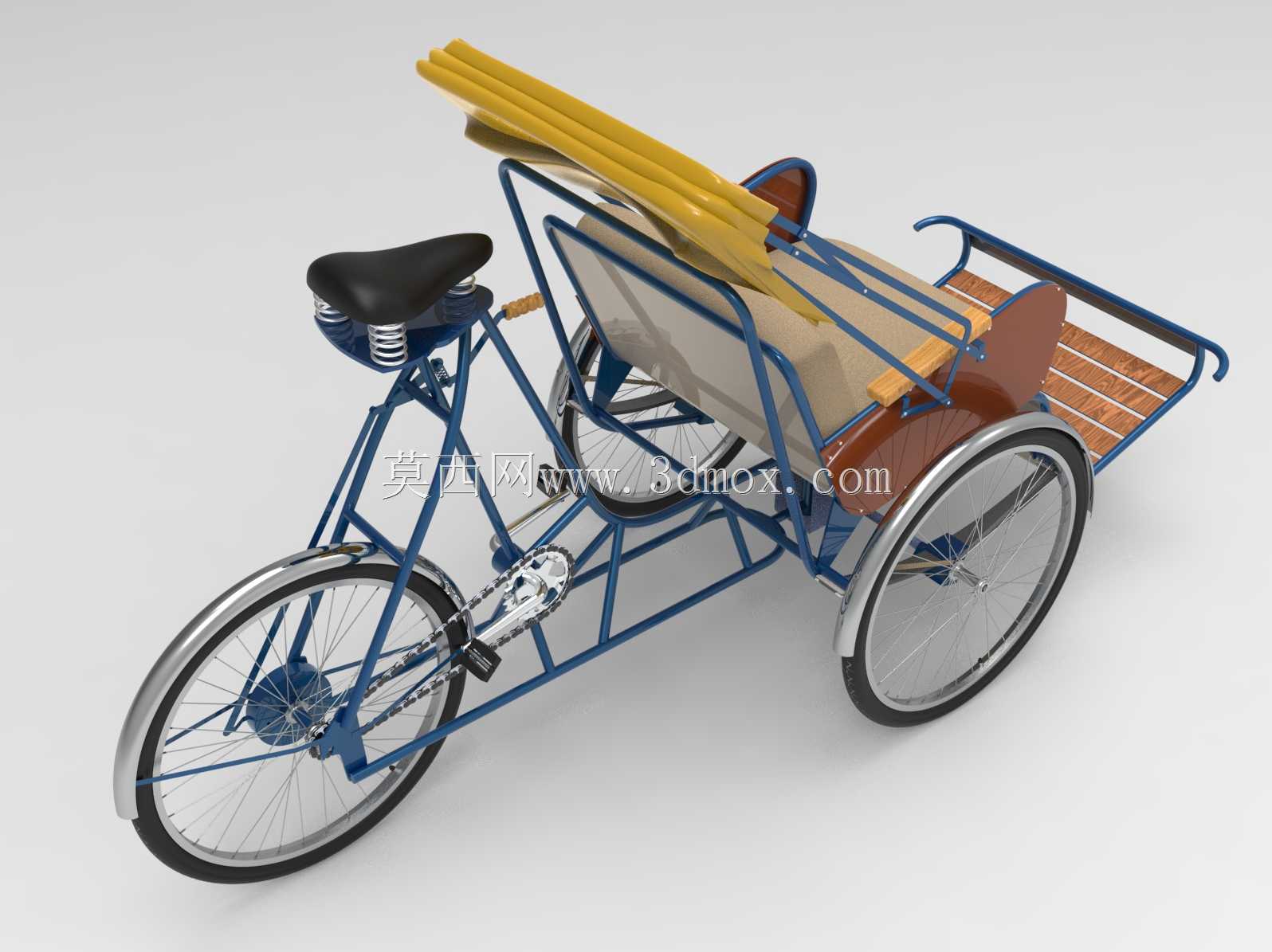

　　这款人力三轮载具的三维结构设计，核心面向城市短途观光、老城区特色接驳、景区定点载客的应用场景，区别于普通货运三轮的重载取向，整体结构围绕载人舒适性、转向灵活性、蹬踏省力性做针对性优化。从结构布局来看，采用前单轮导向、后双轮承重的经典倒三轮布局，前轮通过转向把直接连接前叉，转向传动比经过调校，在狭窄街巷内可实现1.2米半径的原地转向，适配老城区窄路、景区步道的通行需求，不会出现普通两轮自行车低速载客时的侧倾失稳问题。车架主体采用薄壁圆管弯折焊接成型，主承重梁从车头立管位置向后延伸，在后轮轴位置分叉形成双支撑结构，整体车架的受力路径经过优化，乘客重量均匀分布在后轮轴两侧，避免单侧承重带来的车架偏扭，

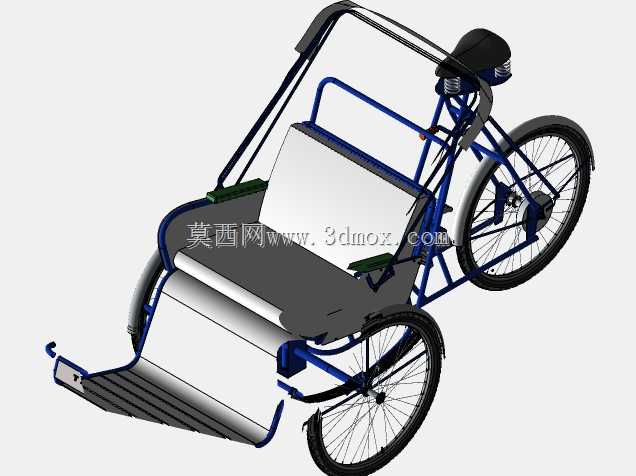

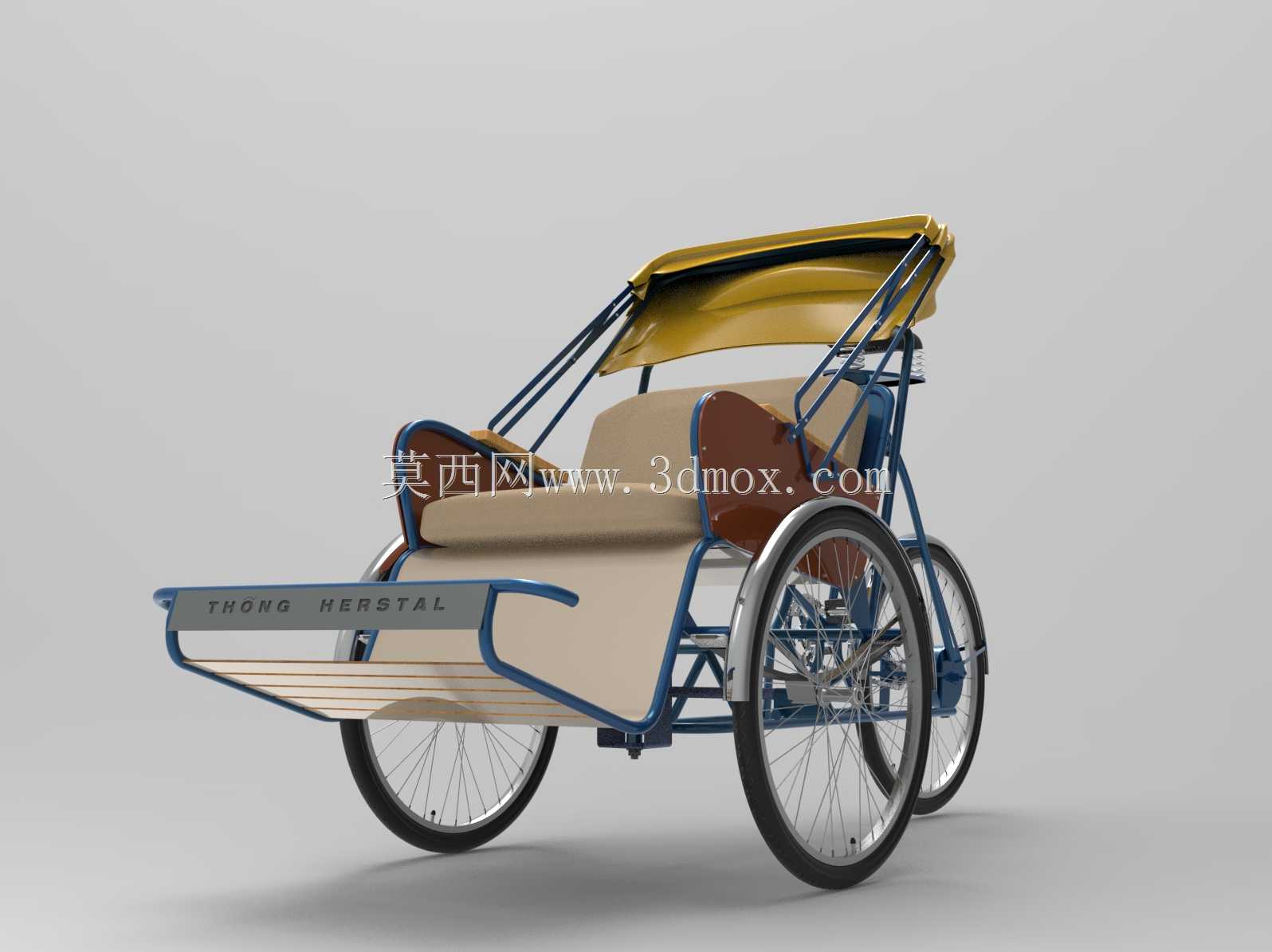

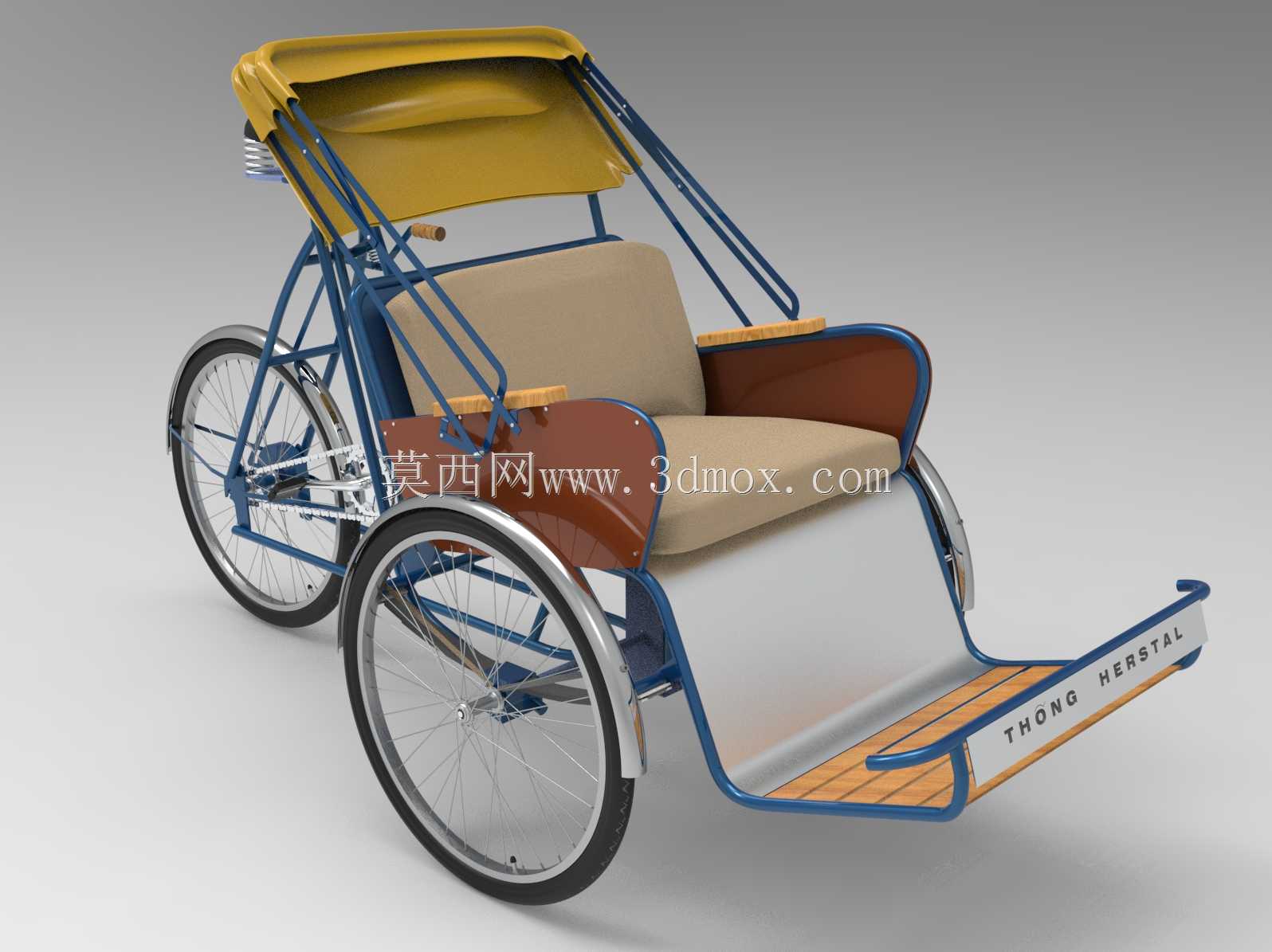

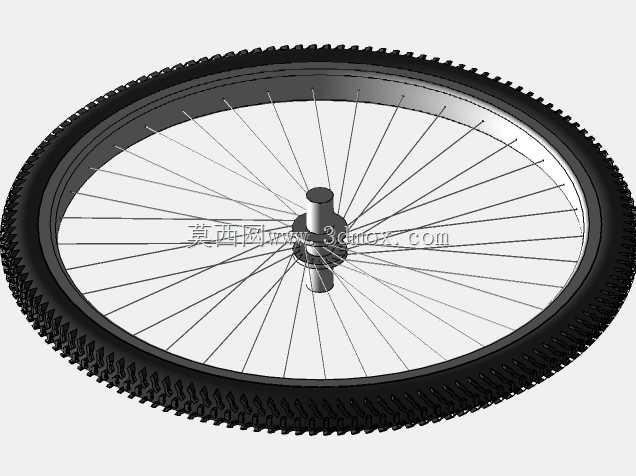

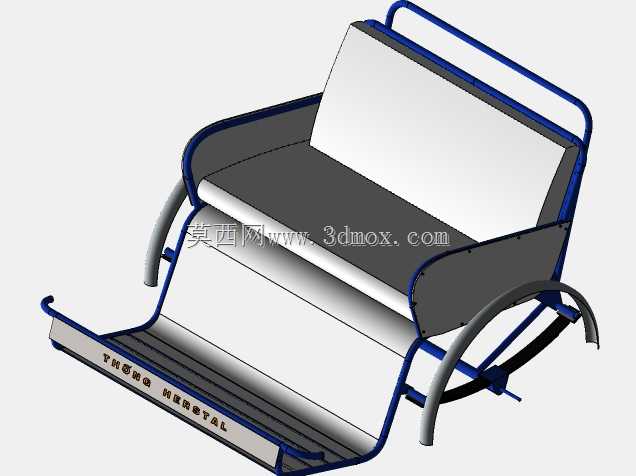

　　蹬踏传动的中轴位置设置在车架中部靠前位置，骑行者的发力角度与普通两轮自行车保持一致，降低骑行者的操作适应成本。座舱部分设置了带靠背的软垫乘坐区，前方延伸出的脚踏平台可供乘客放置行李或舒展腿部，座舱上方的折叠式遮阳棚采用弧形弯管做支撑骨架，棚面可沿骨架滑轨向后收纳，晴天可展开遮挡直射阳光，雨天可搭配配套雨帘形成半封闭乘坐空间，棚架与车架的连接点采用快拆式锁扣结构，无需工具即可完成棚架的整体拆卸，适配不同天气下的使用需求。行走部分的三个车轮均采用辐条式轮组搭配充气橡胶轮胎，后轮轴内置差速结构，在转弯时可实现两侧后轮的转速差，避免硬连接带来的轮胎偏磨问题，轮组上方的金属挡泥板贴合轮胎弧度设置，可阻挡雨天行驶时的泥水飞溅。

　　整车外形宽度控制在0.95米以内，总长度2.3米，高度在棚架展开时为1.7米，收纳棚架后高度为1.1米，可顺利通过宽度1米的狭窄通道，也可进入常规电梯完成转运。制动系统采用后轮鼓式制动结构，制动手柄设置在骑行者右手位置，制动拉线沿车架管内部走线，避免外露拉线被杂物勾挂，同时在座舱侧面设置了辅助驻车拉手，停车载客时可锁死后轮，避免车辆溜坡。座舱前部的标识安装位预留了标准化安装孔位，可根据运营需求粘贴运营标识、路线提示牌，车架后部预留了小型储物筐的安装接口，可放置骑行者随身物品或简易维修工具。整体结构没有复杂的精密传动部件，常规的自行车维修工具即可完成日常维护，零部件通用化率较高，轮组、轴承、拉线等部件均可与常规民用自行车配件通用，降低后期运维的配件采购成本。
