经典Beatrix city1款城市通勤自行车结构设计

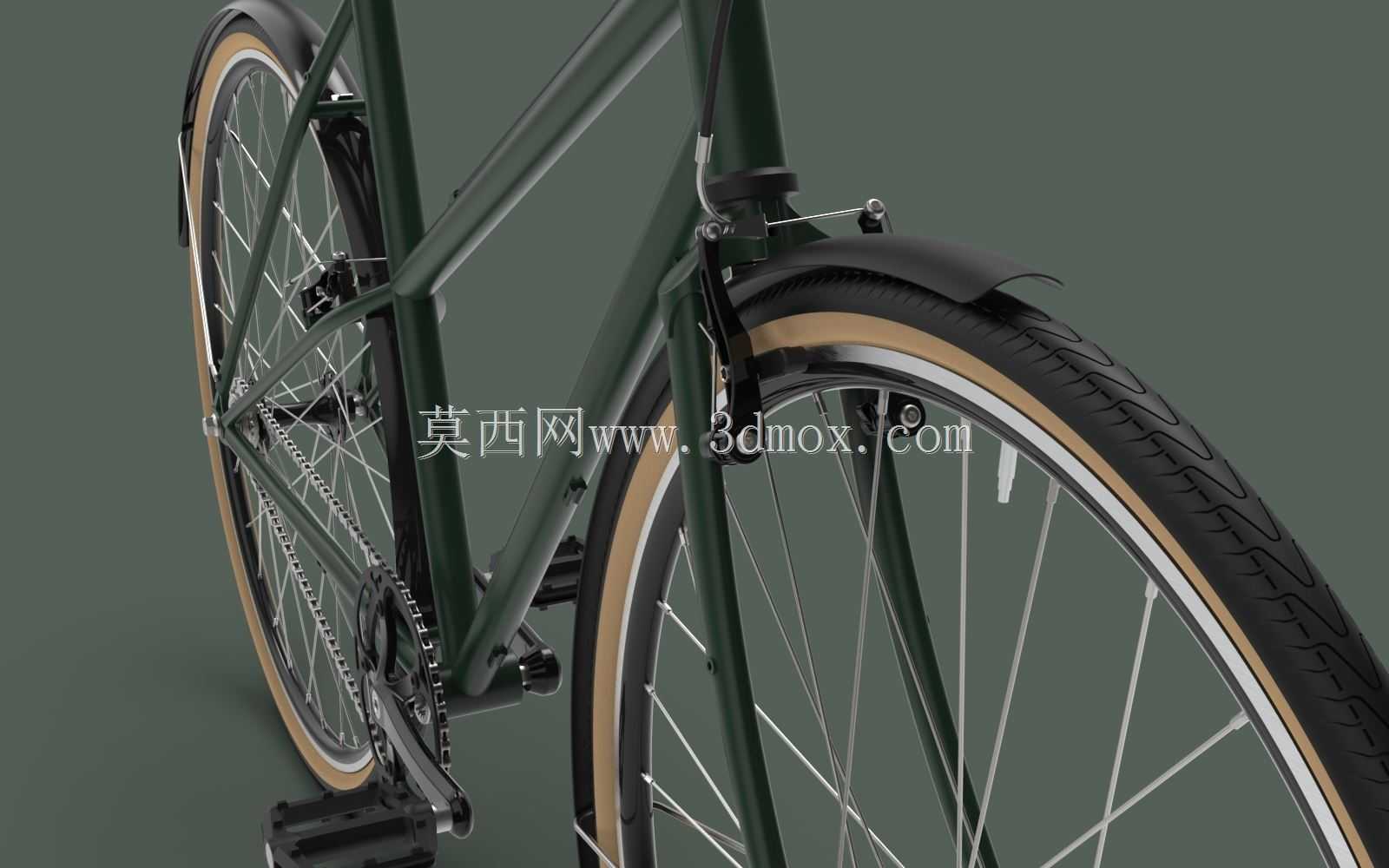

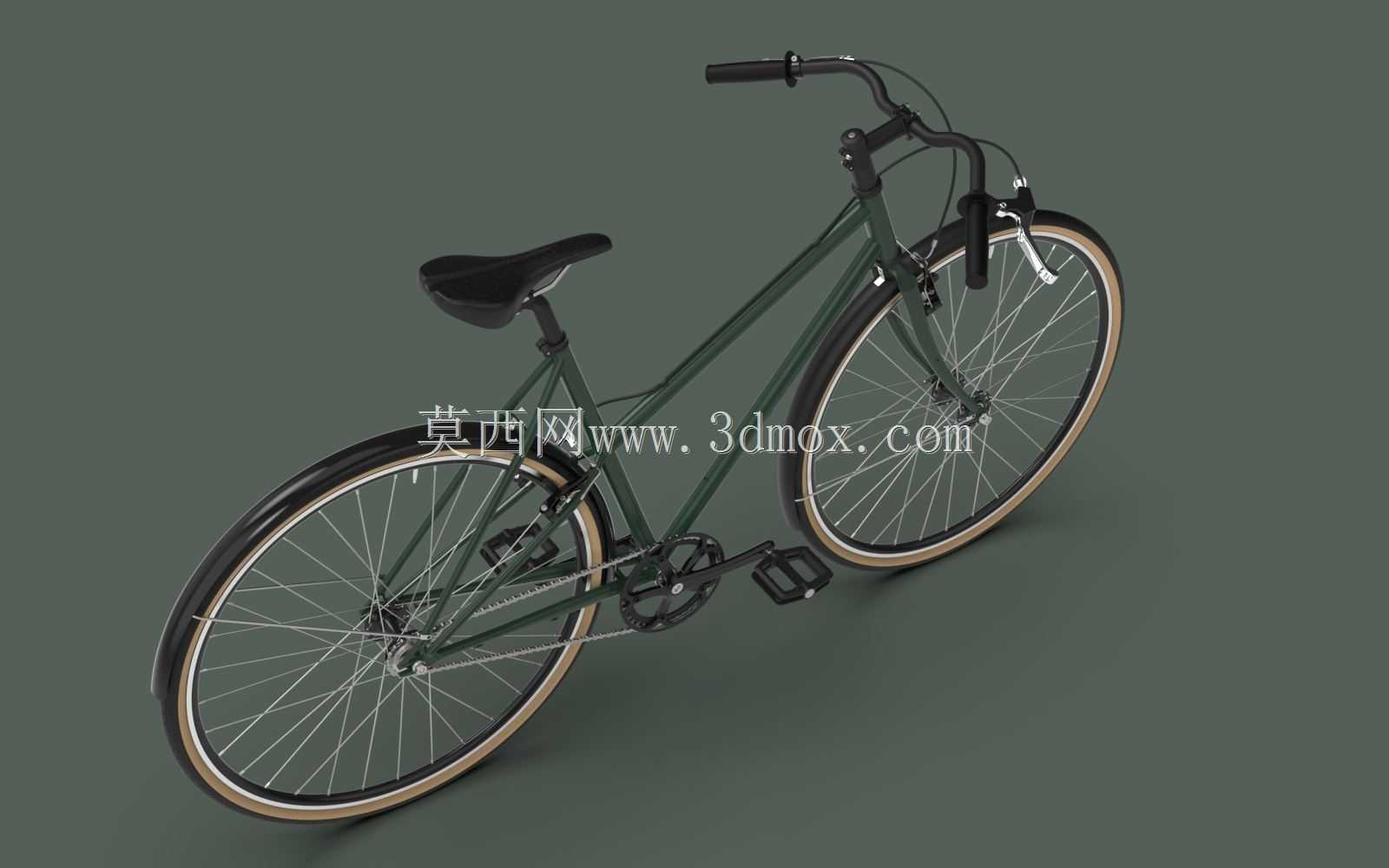

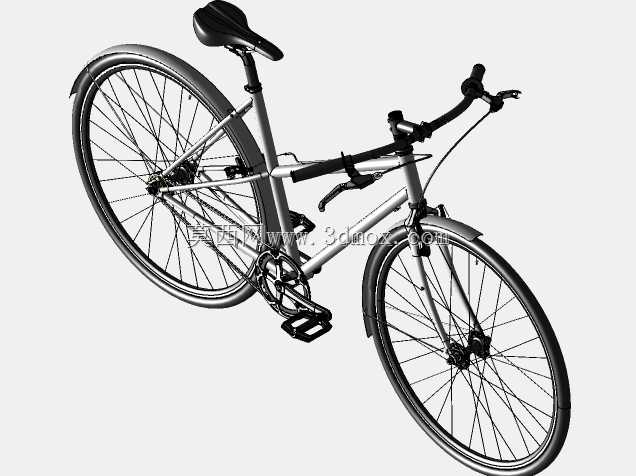

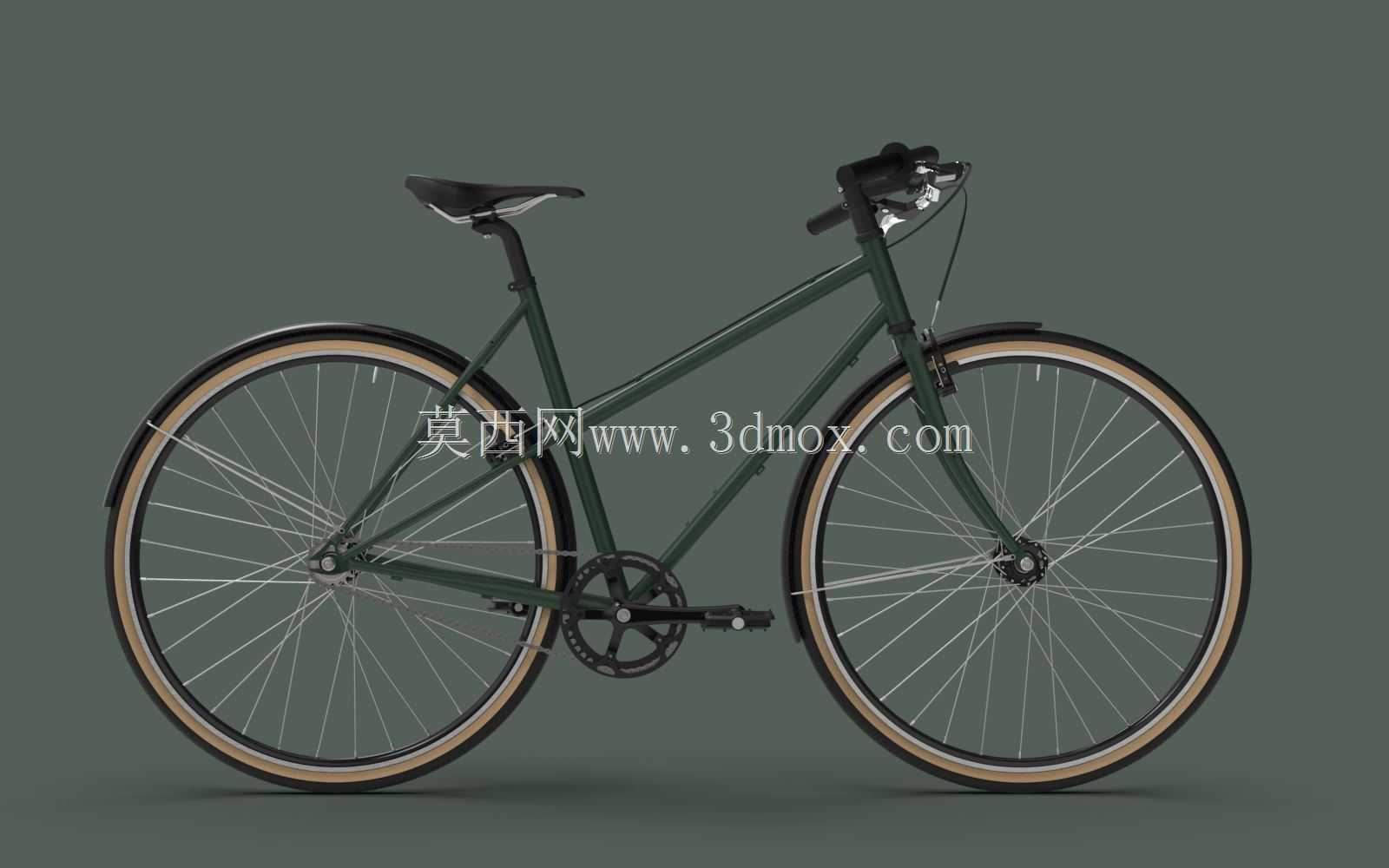

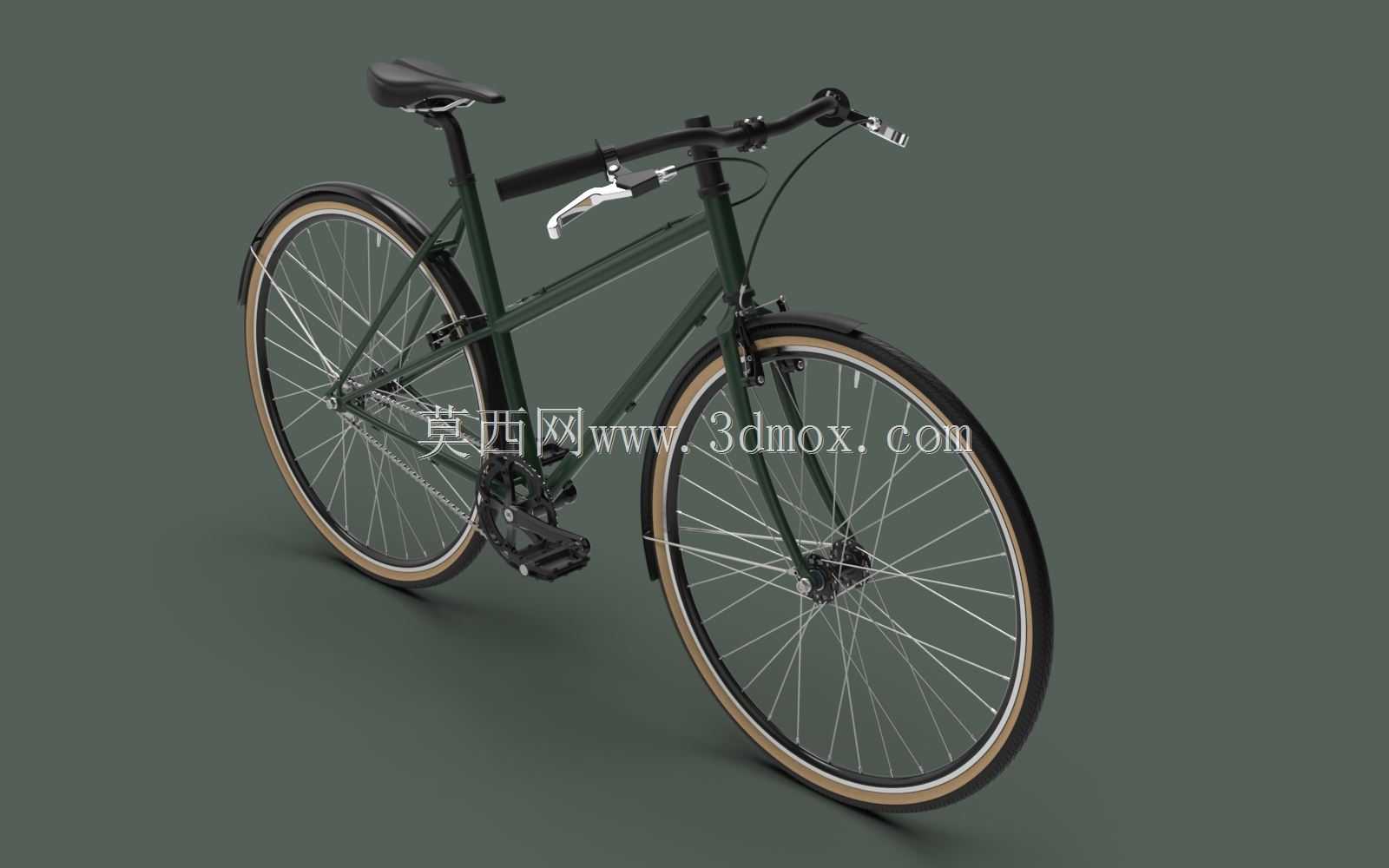

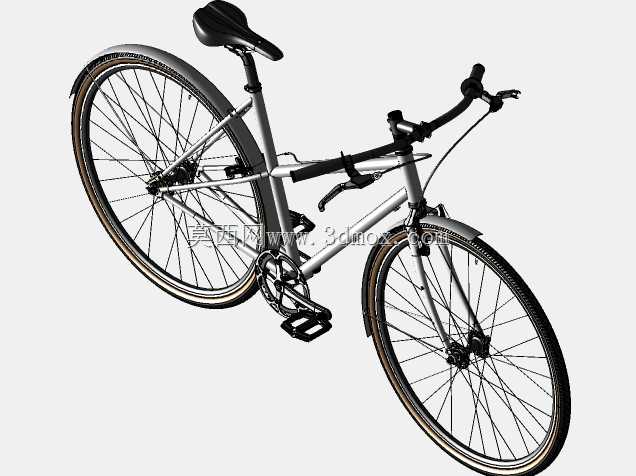

　　这款城市通勤自行车的结构设计围绕日常短途出行的核心需求展开，整体采用低跨点菱形车架布局，车架管材选用常规自行车用异型钢管焊接成型，立管角度设定在73度左右，兼顾骑行时的踩踏发力效率与城市道路频繁启停的上下车便利性，车把采用平直小燕把设计，把立长度控制在90mm区间，转向操控灵活度适配城市街巷、非机动车道的复杂通行场景，不需要大幅度俯身即可完成转向操作，长时间握持也不易产生上肢疲劳。整车轮组采用700C规格的城市通勤胎，胎面花纹做了浅细纹设计，兼顾铺装路面的低滚阻与湿滑路面的基础抓地力，轮圈采用双层铝合金结构，辐条采用常规等径钢丝交叉编法，可承受日常通勤载具加骑行者总重120kg以内的载荷，轮组两侧加装全包式金属挡泥板，

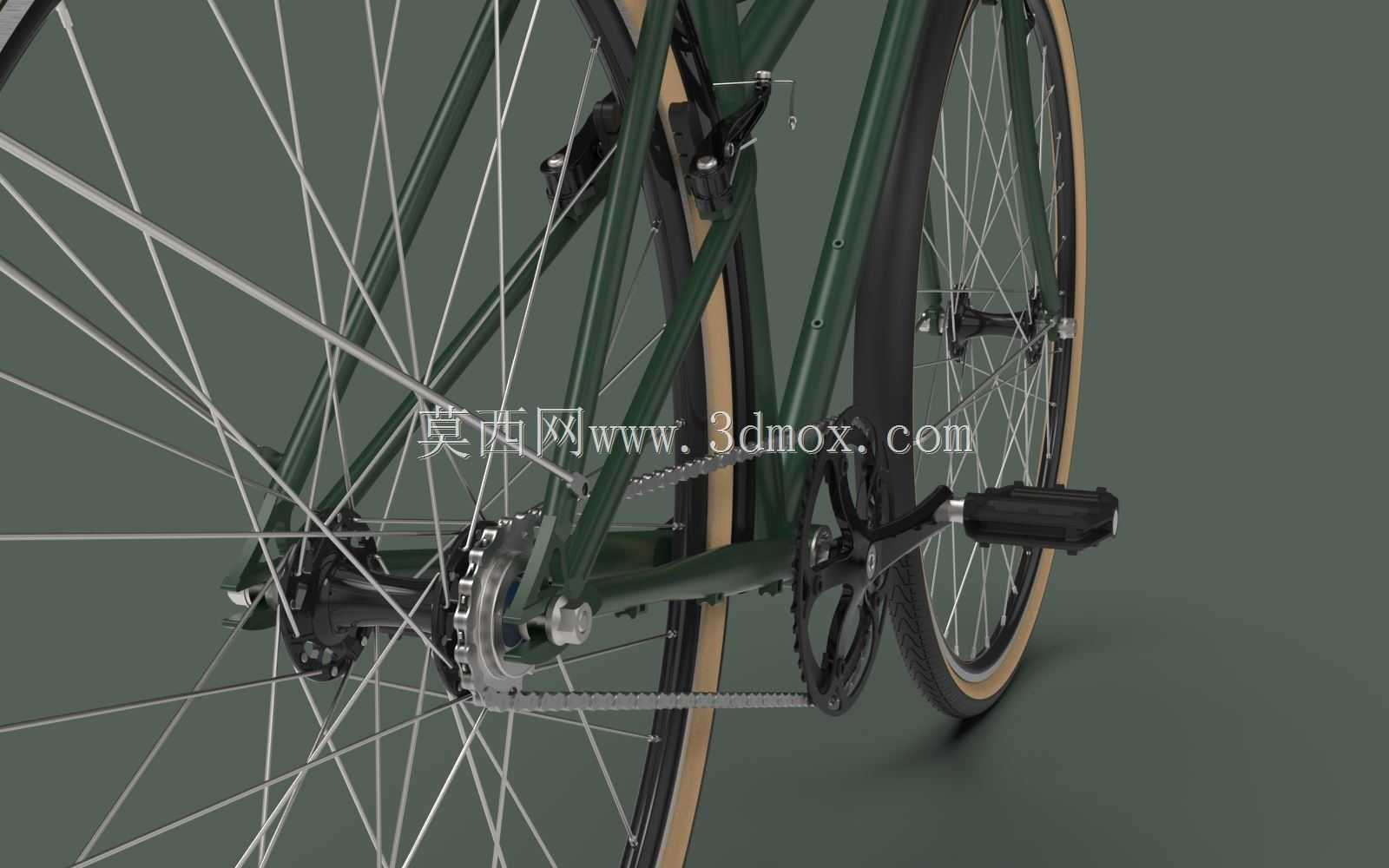

　　挡泥板与轮胎的间隙控制在15mm-20mm区间，既避免骑行过程中泥水卷溅到骑行者衣物上，也不会因轮胎夹杂碎石出现卡滞问题。传动系统采用单速牙盘搭配单速飞轮的结构，省去了变速拨链器、变速线等易损部件，牙盘外侧加装全封闭金属护盘，避免骑行时裤脚卷入牙盘与链条的啮合区域，链条张紧度通过后轮轴的水平滑槽进行调节，日常维护仅需定期清洁润滑即可，大幅降低城市用户的日常维护成本。鞍座采用宽面发泡填充结构，座弓采用常规钢制材料，鞍座高度可通过座管夹在200mm行程范围内调节，适配身高160cm-185cm区间的骑行者使用，鞍座后方预留了货架安装孔位，可根据使用需求加装后置载物货架，满足日常短途载物、携带随身物品的需求。

　　制动系统采用钳形夹器搭配轮圈刹车边的结构，制动手柄安装在车把两侧握持位置，制动行程调校偏线性，在城市道路低速通行场景下可提供足够的制动效能，也不会因制动力过猛出现抱死侧滑的风险。整车所有外露的紧固件均做了防锈镀层处理，车架焊接位置做了打磨平滑处理，外走线的线管沿车架下管布置，通过塑料线卡固定，避免线管晃动产生异响，也减少线管与车架表面的摩擦掉漆问题。整车的横向安装边界控制在车把宽度600mm以内，可顺利通过城市非机动车道的常规隔离桩、小区单元门等狭窄通行区域，纵向长度控制在1700mm左右，日常停放时占用空间与常规城市自行车一致，可适配标准自行车停车位、家用自行车停车架的安装尺寸。
