比例为1:12的PILAR模型

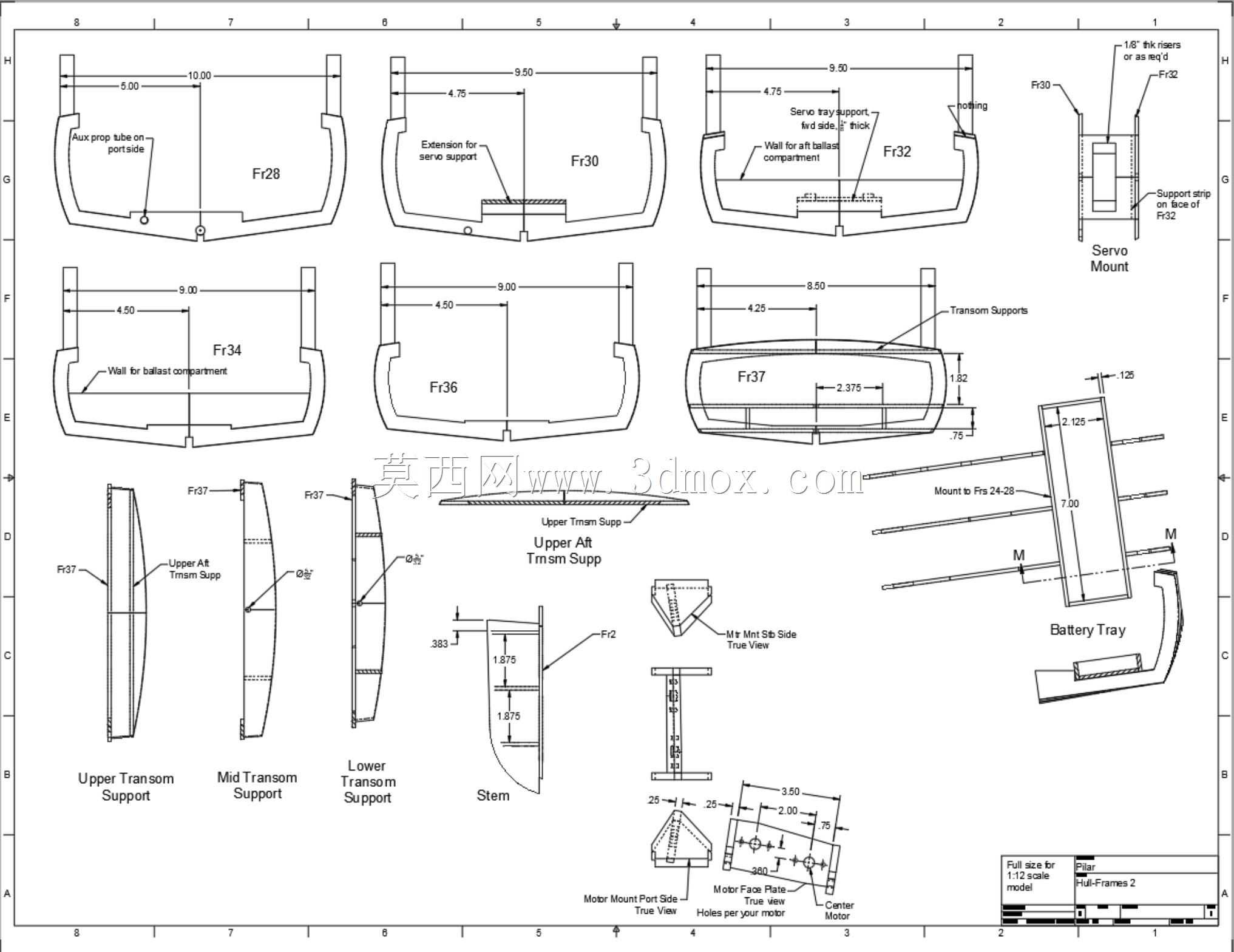

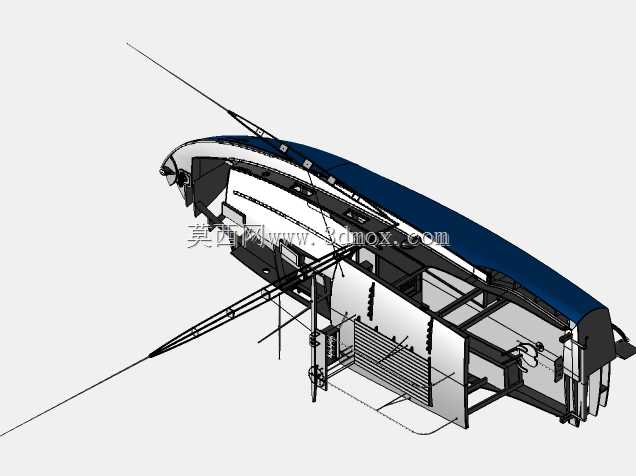

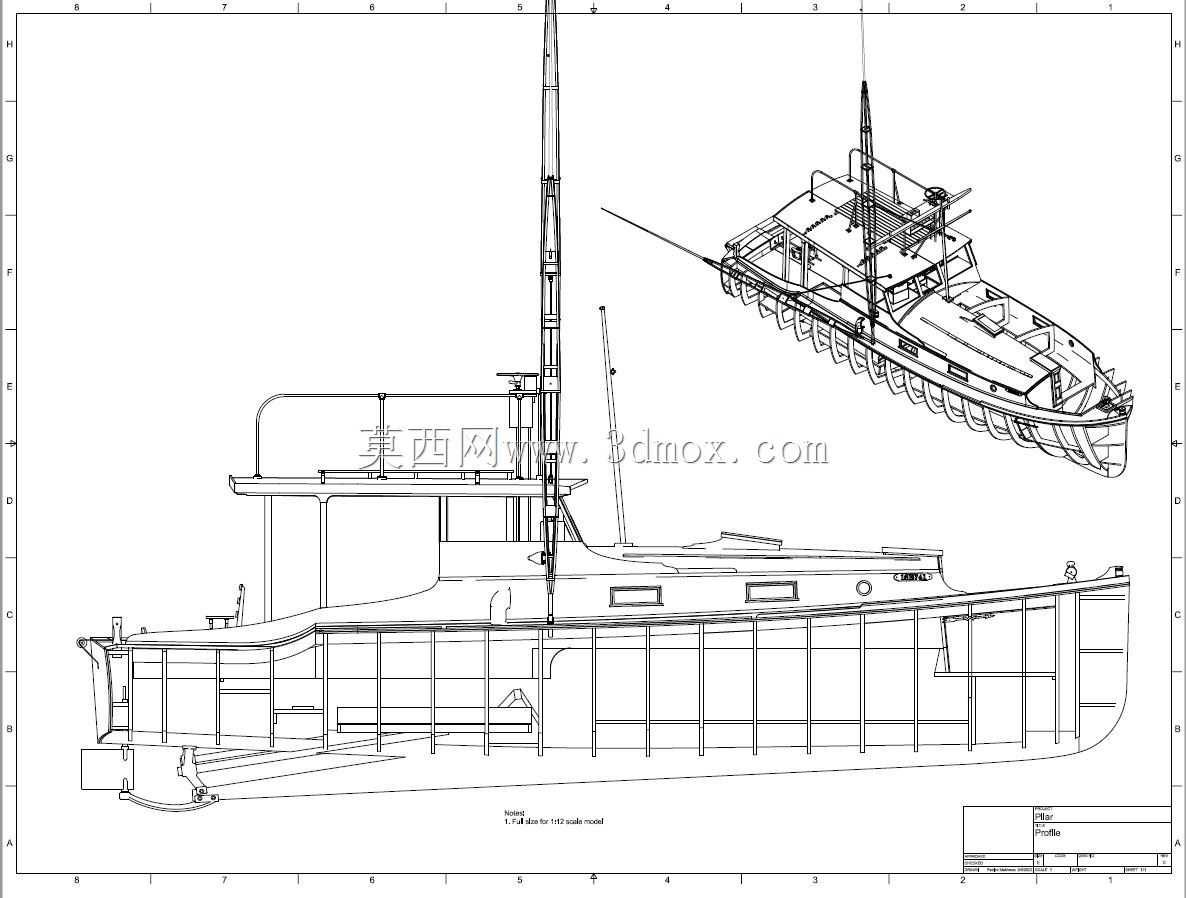

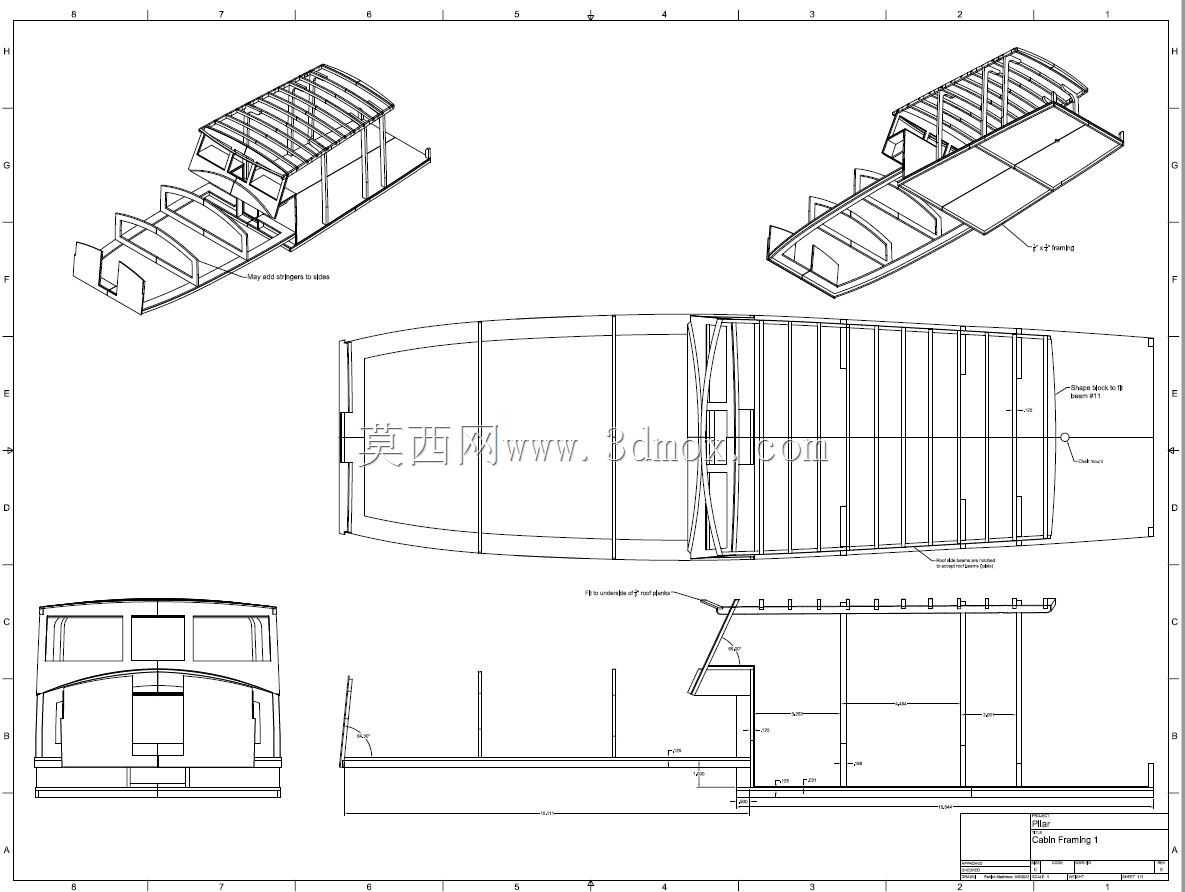

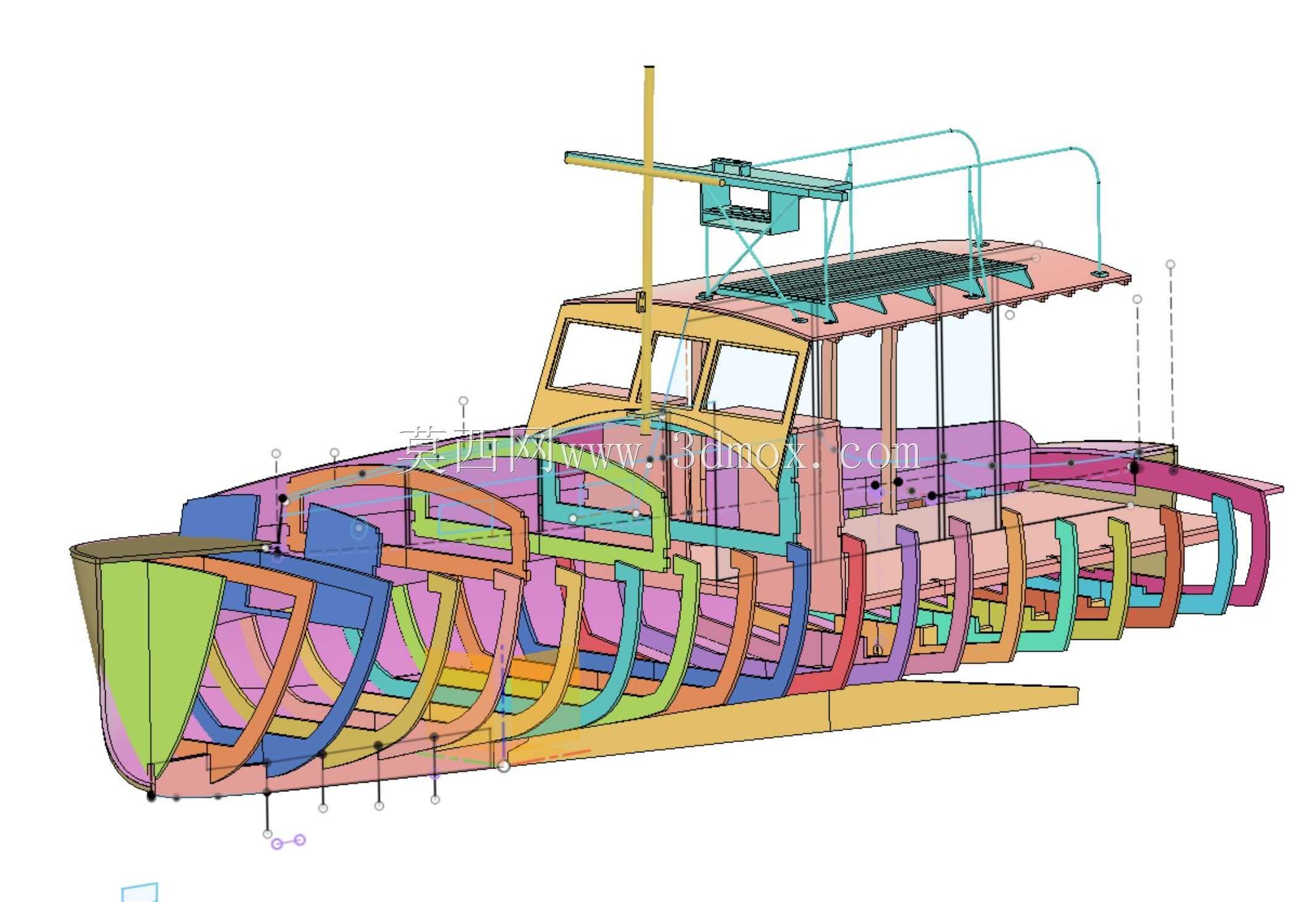

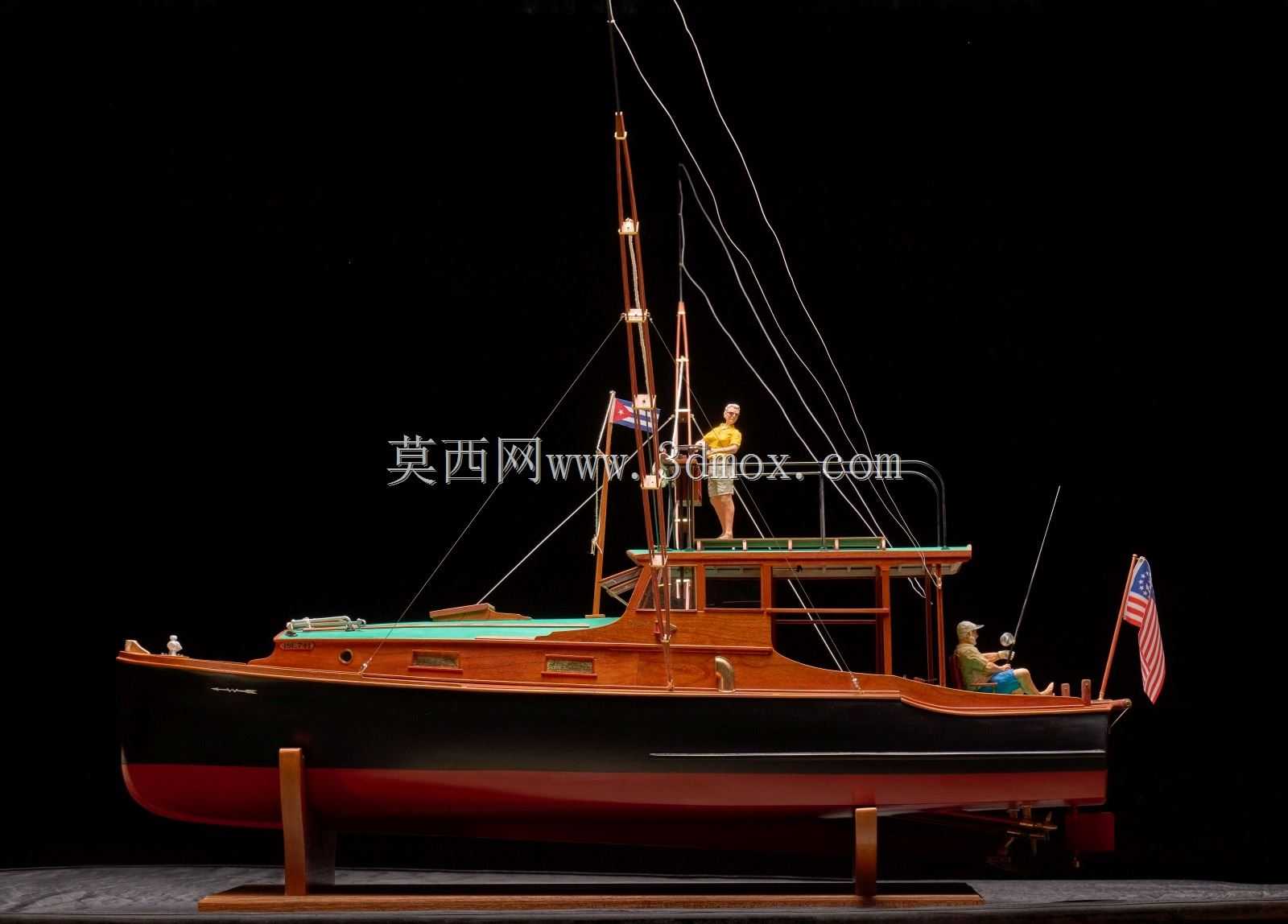

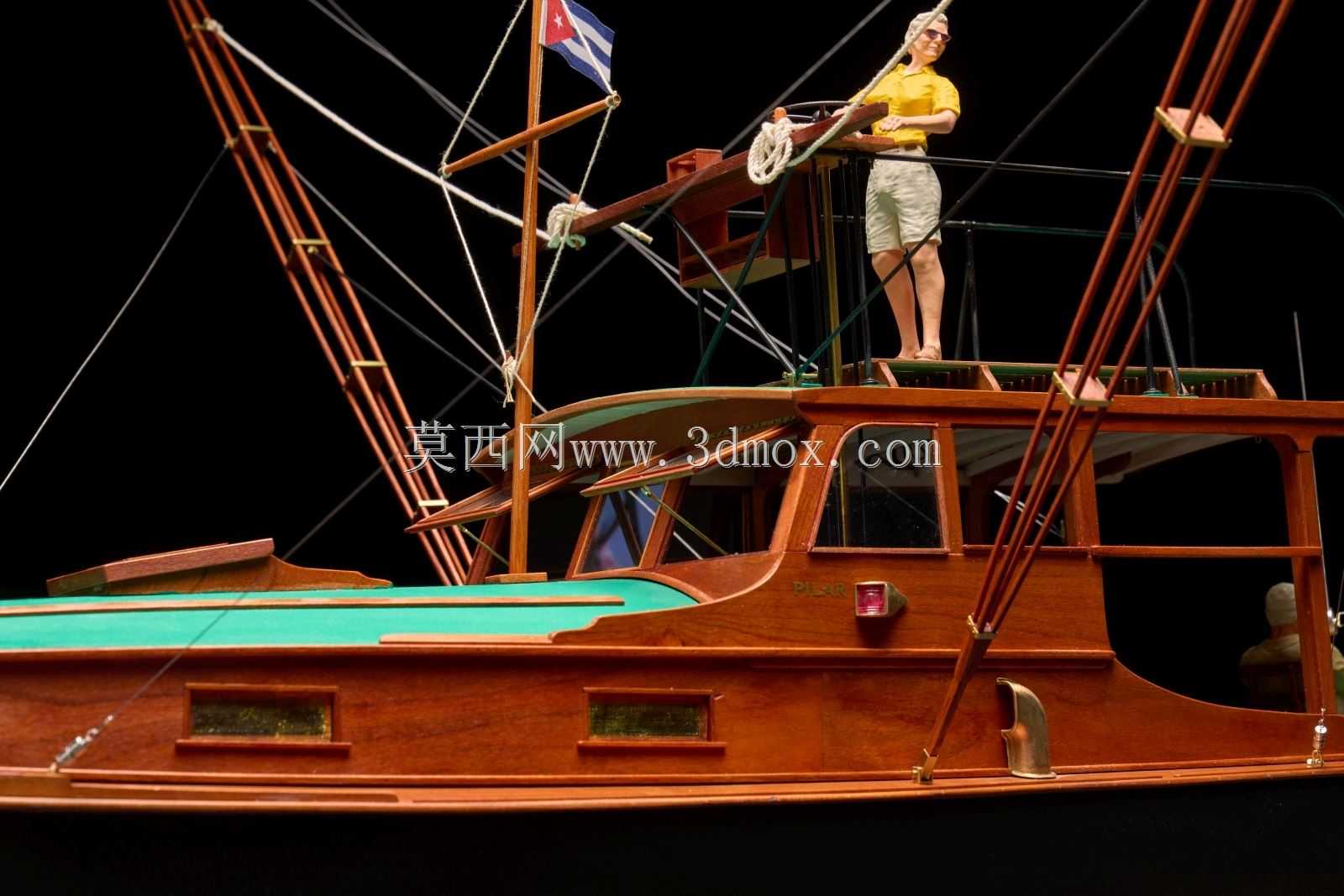

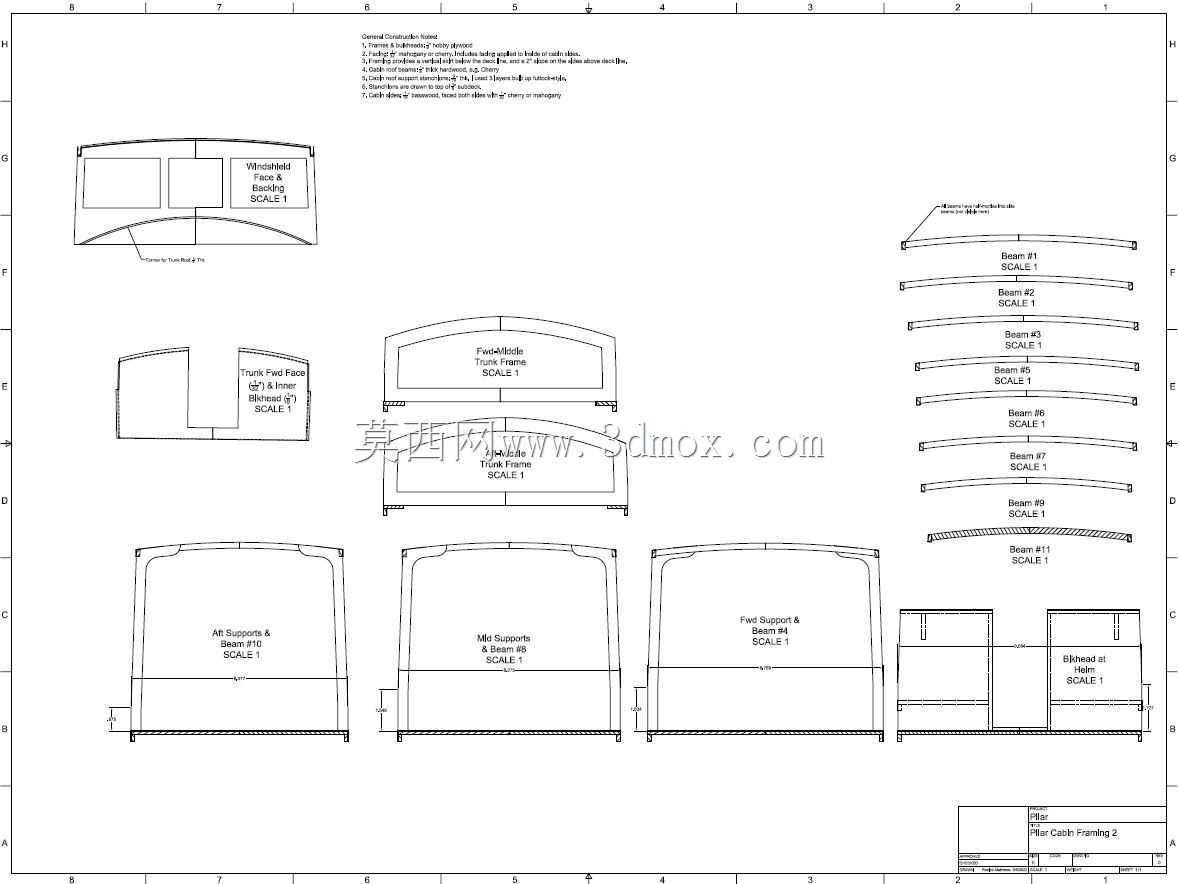

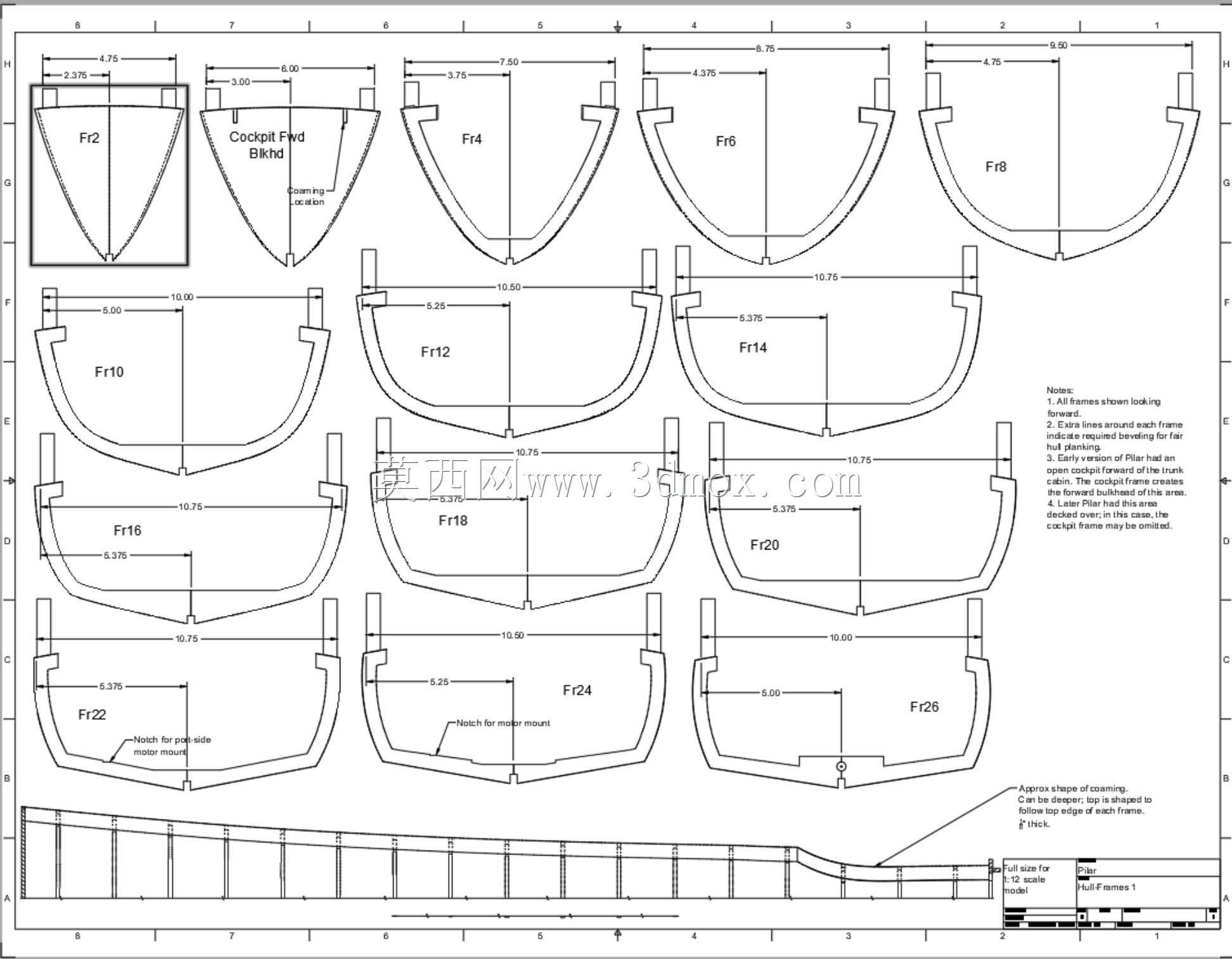

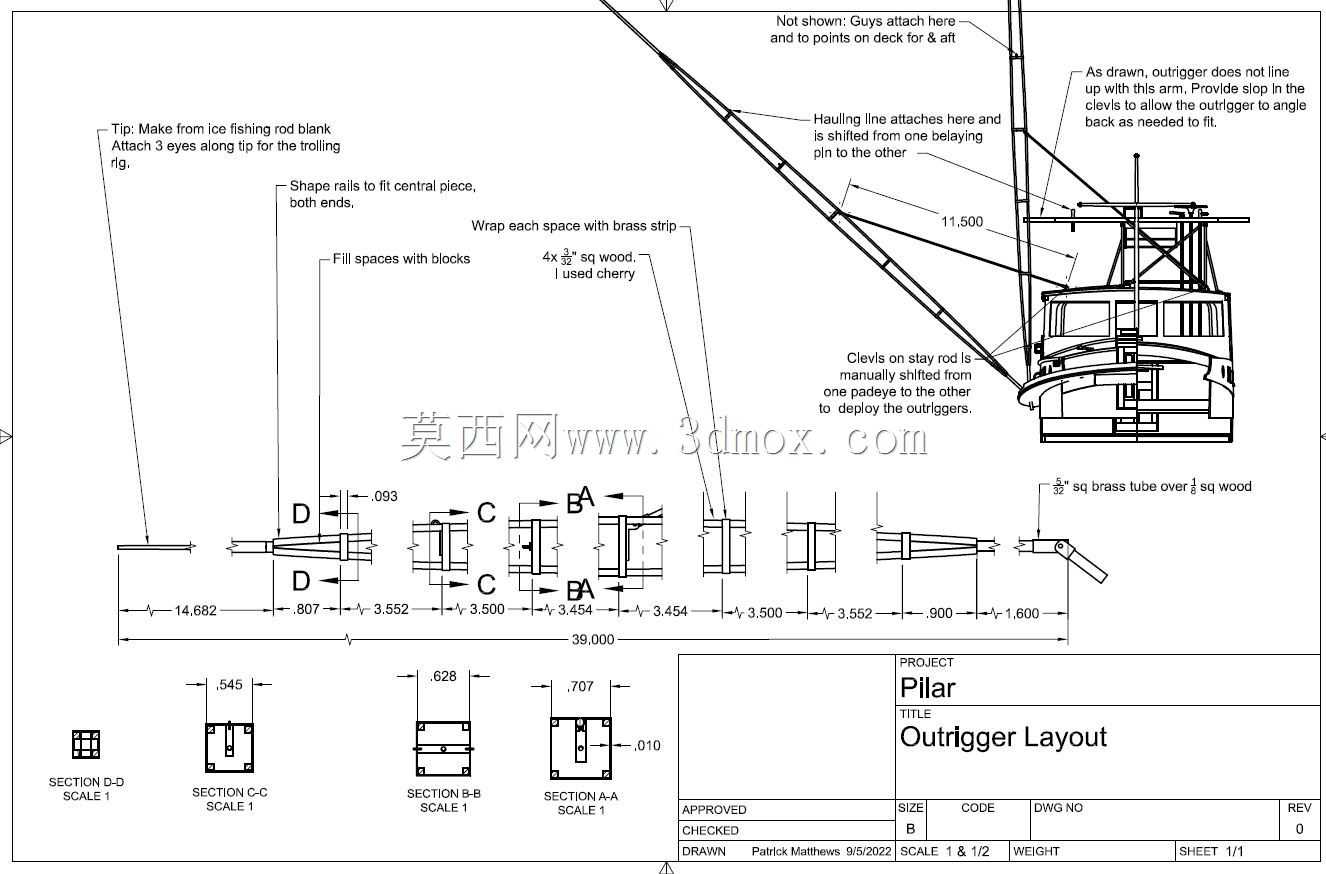

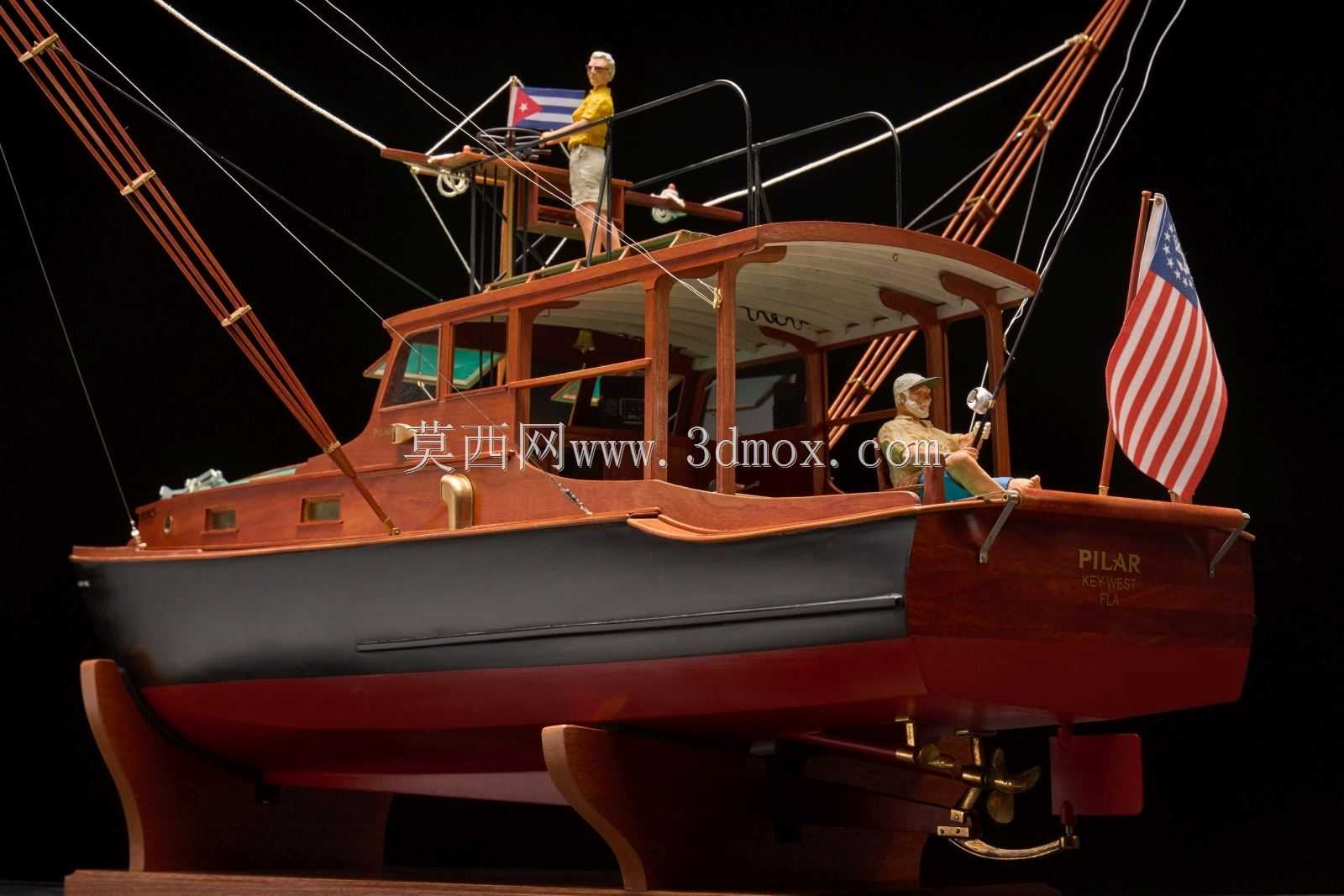

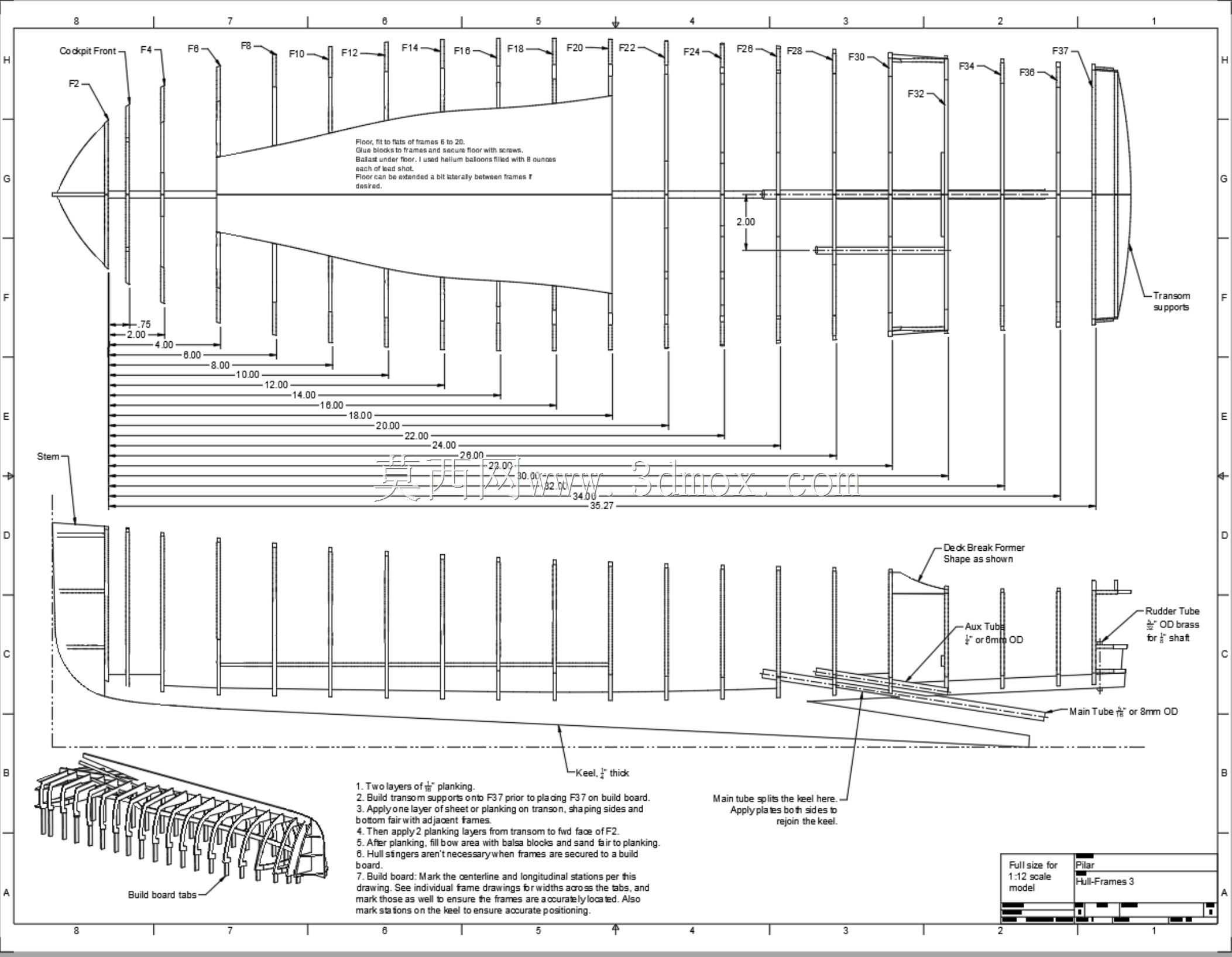

海明威的船PILAR。CAD（STEP）和我的Pilar 1:12比例模型的图纸。注：没有人有Pilar的原始图纸，但我相信我的设计比大多数其他模型更准确。改变主意！仅船体部分的初始释放；客舱和配件将及时跟进。二维图纸的JPG图像仅用于描述，此处使用全尺寸PDF。PDF打印在ANSI“E”表上，您需要36“宽的纸张。请参阅我的模型在RC组上的完整构建日志（它很长很详细）：https://www.rcgroups.com/forums/showthread.php?2316931-PILAR-in-1-12 8月27日更新：新&；已发布修订文件。更正了影响每个船体框架的围板问题。所有框架图纸和STEP文件都已修订。今天之前下载的副本应丢弃。更新05SEP22：添加了包含整个PILAR模型的新STEP文件添加了机舱框架、轮廓和支腿细节的2D图纸。未来：要添加更多的二维详图，但不再进行三维更改-所有要详细说明的零部件都已在单个STEP文件中。照片：我有多MB的zip文件，里面装满了Finca Vigia的照片，以及从网上获得的历史照片。无法在此处发布ZIP。。。如果你对皮拉尔是认真的，请联系我
