二战德国XXI型U型潜艇精细三维结构

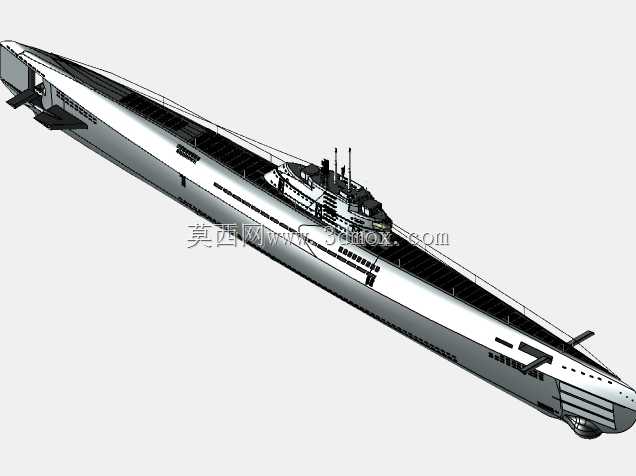

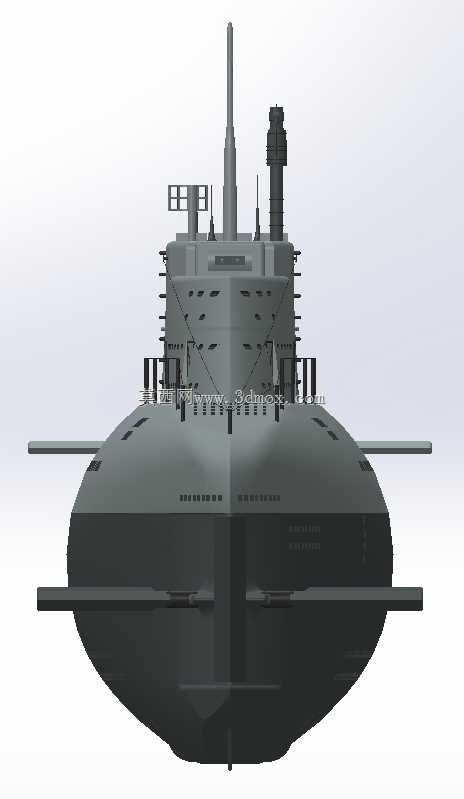

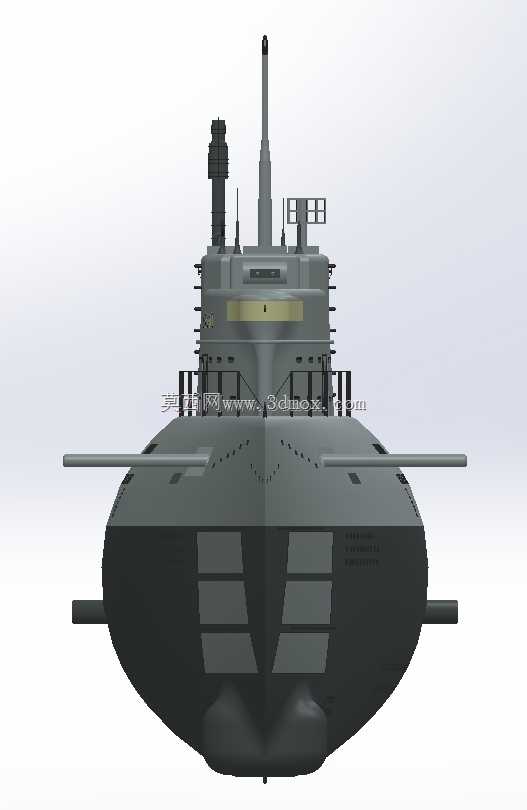

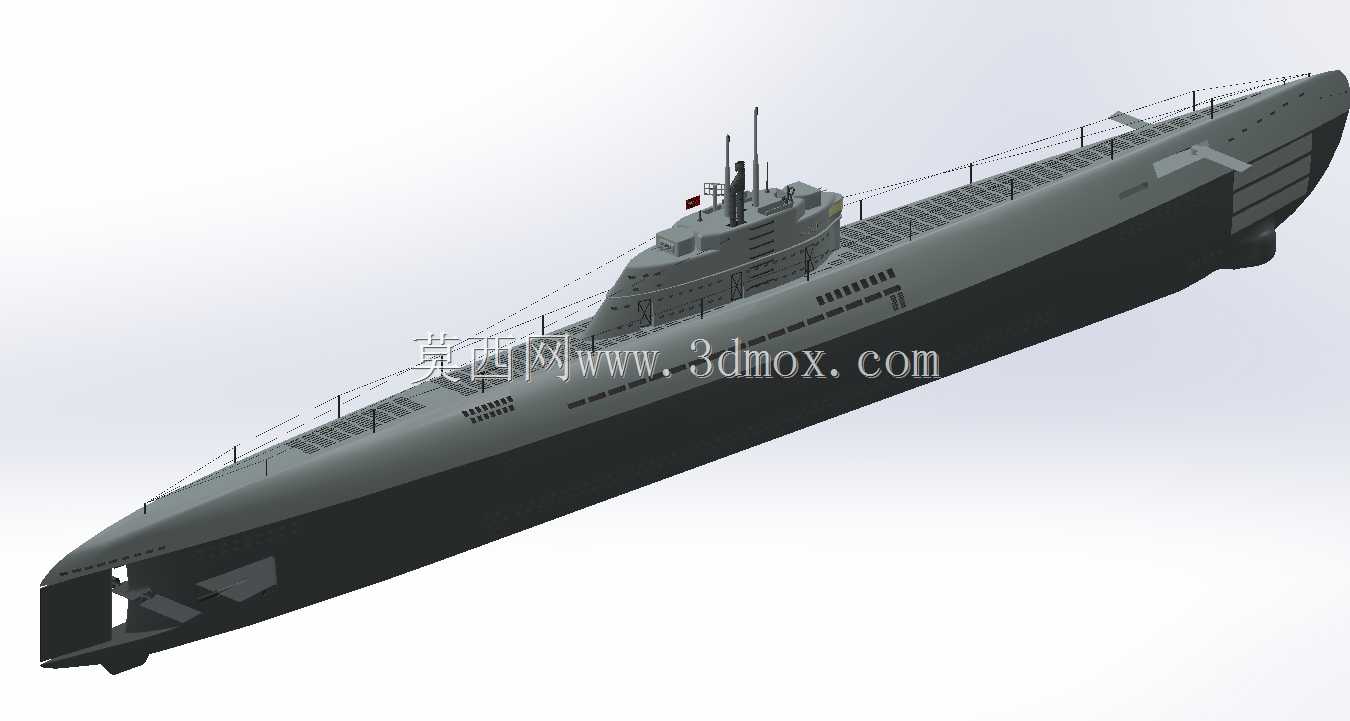

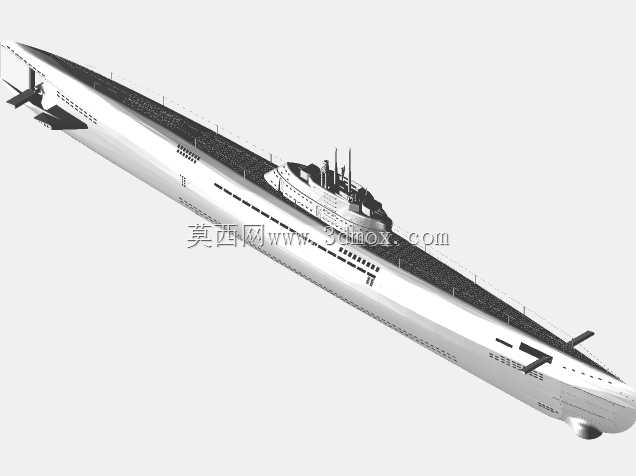

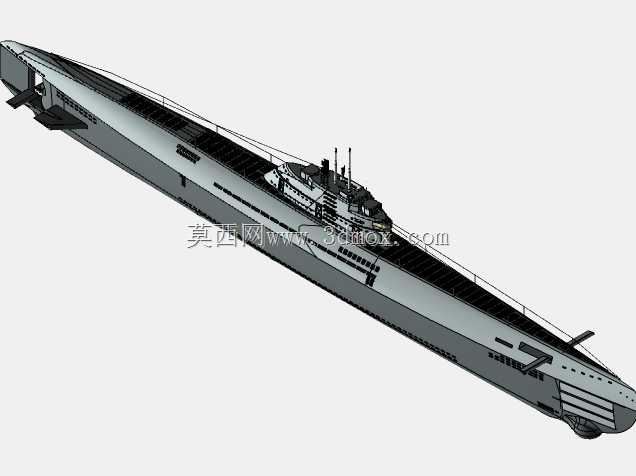

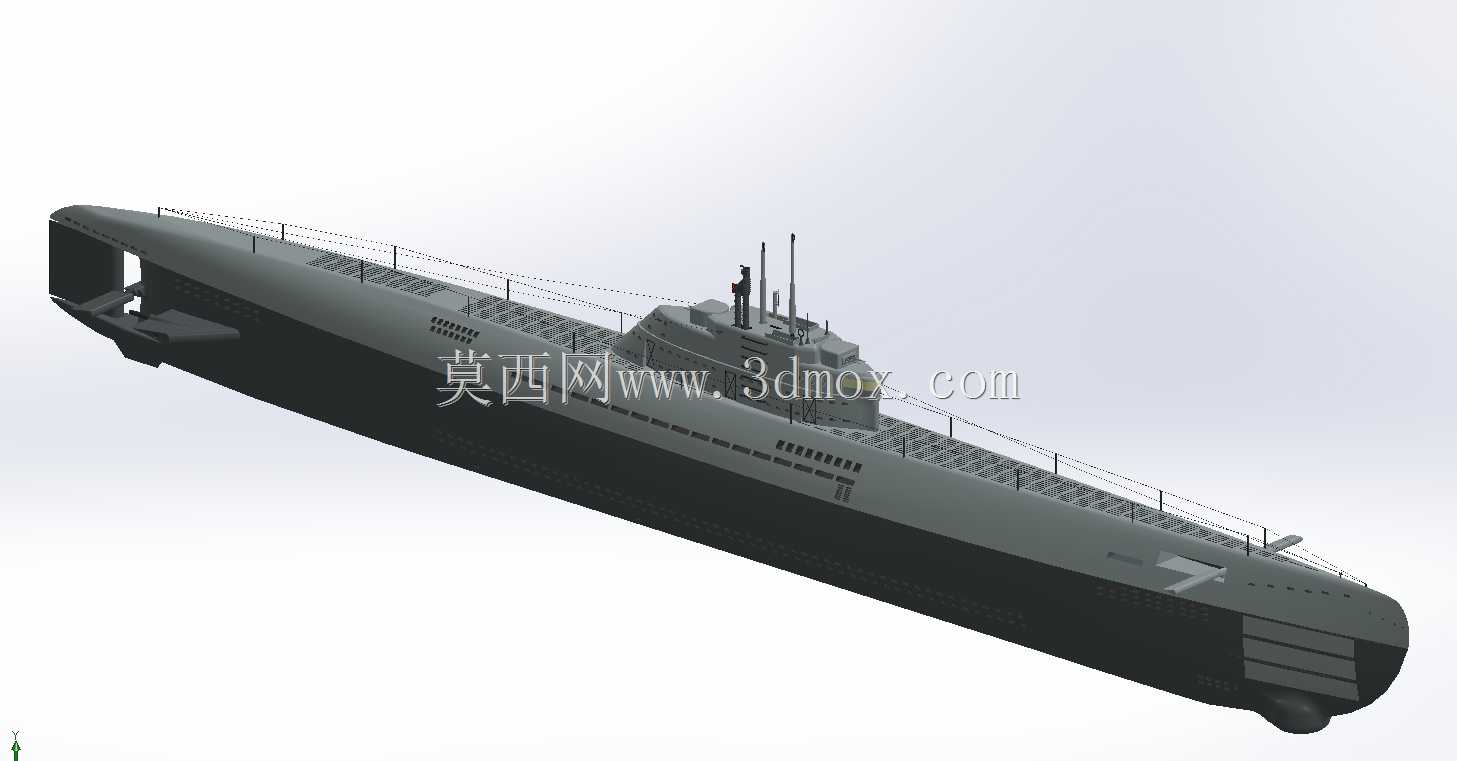

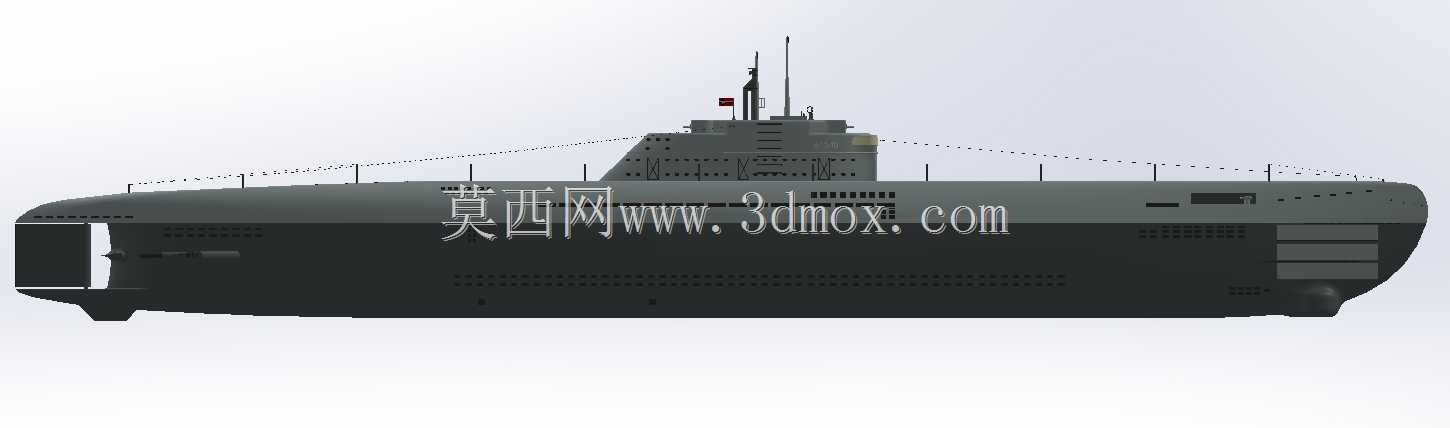

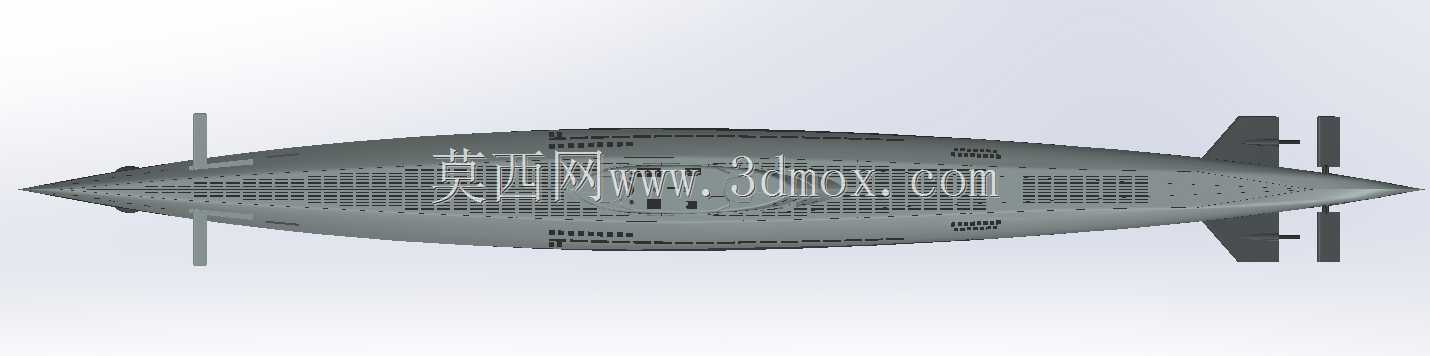

　　该三维结构还原的XXI型U艇，是二战时期德国海军列装的首款真正意义上的远洋作战潜艇，其设计思路完全跳出了此前U艇“可下潜鱼雷艇”的设计逻辑，将水下航行性能作为核心设计优先级，相关结构特征可直接用于舰船史研究、军事仿真场景搭建、国防教育展陈道具开发等多个领域。从外形尺寸与安装边界来看，该型艇全长约76.7米，型宽6.6米，耐压壳体直径5.3米，水面航行状态吃水深度6.3米，建模时严格还原了其流线型指挥塔围壳、无突出舷外武器的光滑艇体外形，艇体表面的防滑格栅、系缆桩、通气管装置、水平舵与尾部螺旋桨、方向舵的相对位置完全匹配实船测绘数据，可直接导入虚拟仿真引擎完成水下航行、鱼雷攻击等战术动作的动力学模拟，无需额外调整部件安装间隙。

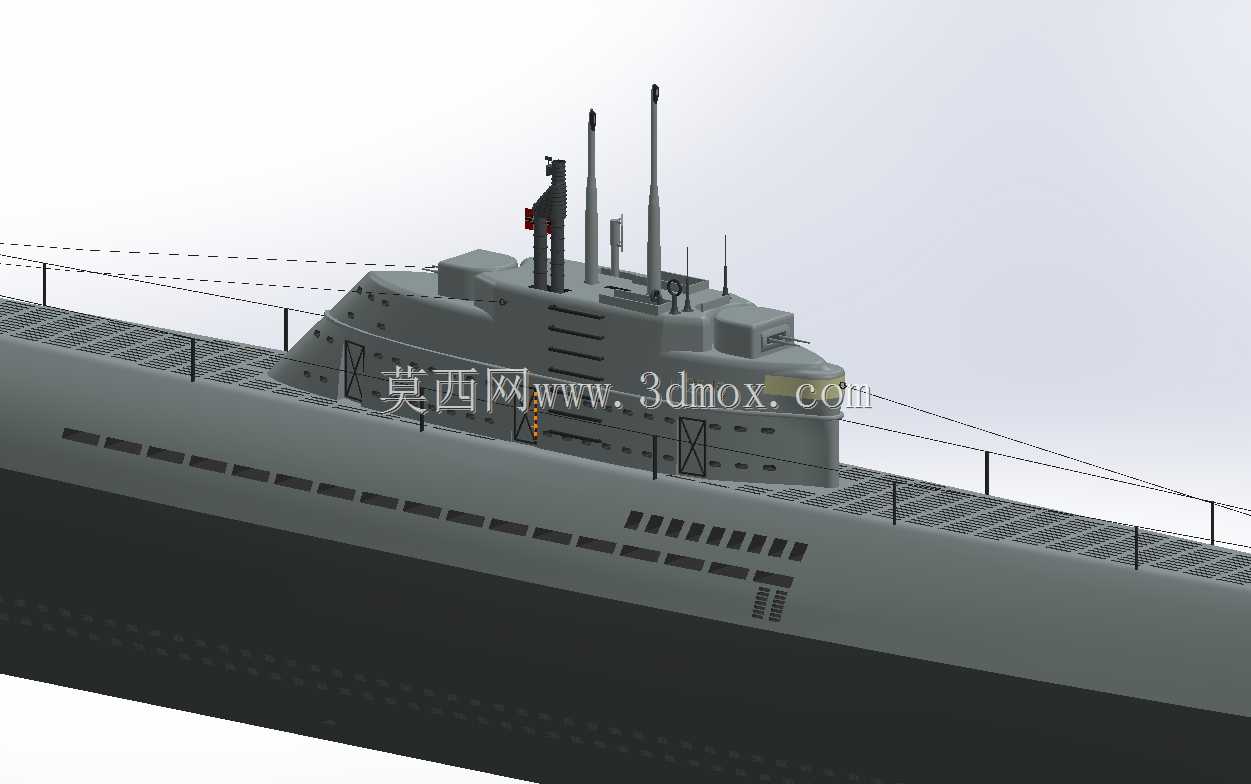

　　从产品功能特性来看，该结构完整复现了艇首6具533毫米鱼雷发射管的布置方式，艇内鱼雷快速装填机构的空间预留完全符合实船设计，可支持18枚鱼雷的存储与快速装填作业，区别于早期U艇需要水面装填的设计，该型艇的通气管装置可支持其在潜望镜深度启动柴油机为电池充电，大幅压缩了水面暴露时间，建模时对通气管的升降机构、指挥塔上的潜望镜、雷达告警天线的收纳结构都做了可动预留，可直接用于结构原理演示。从实际用途出发，该模型可支撑军用舰船设计领域的早期概念验证，帮助设计人员理解现代水滴型潜艇的设计源头，也可用于海战题材数字内容制作，其分件结构完全符合3D打印的壁厚要求，可直接输出打印件用于比例模型制作，艇体表面的流水孔、消声瓦预留槽、

　　舷侧识别标记的位置都经过多轮史料比对，避免了早期同题材模型常见的外形失真问题。建模过程中优先保证了耐压壳体与非耐压壳体的结构区分，艇体内部的压载水舱、燃油舱、电池舱的空间划分严格遵循实船图纸逻辑，可直接用于潜艇浮力调节原理的教学演示，指挥塔与艇体的连接结构做了加强处理，在虚拟装配或实体打印时不会出现连接强度不足的问题，尾部的双螺旋桨与十字形舵面的相对角度完全匹配实船的操纵性设计参数，可支持流体仿真计算时的网格直接导入。
