真空式废水污泥收集罐车结构设计

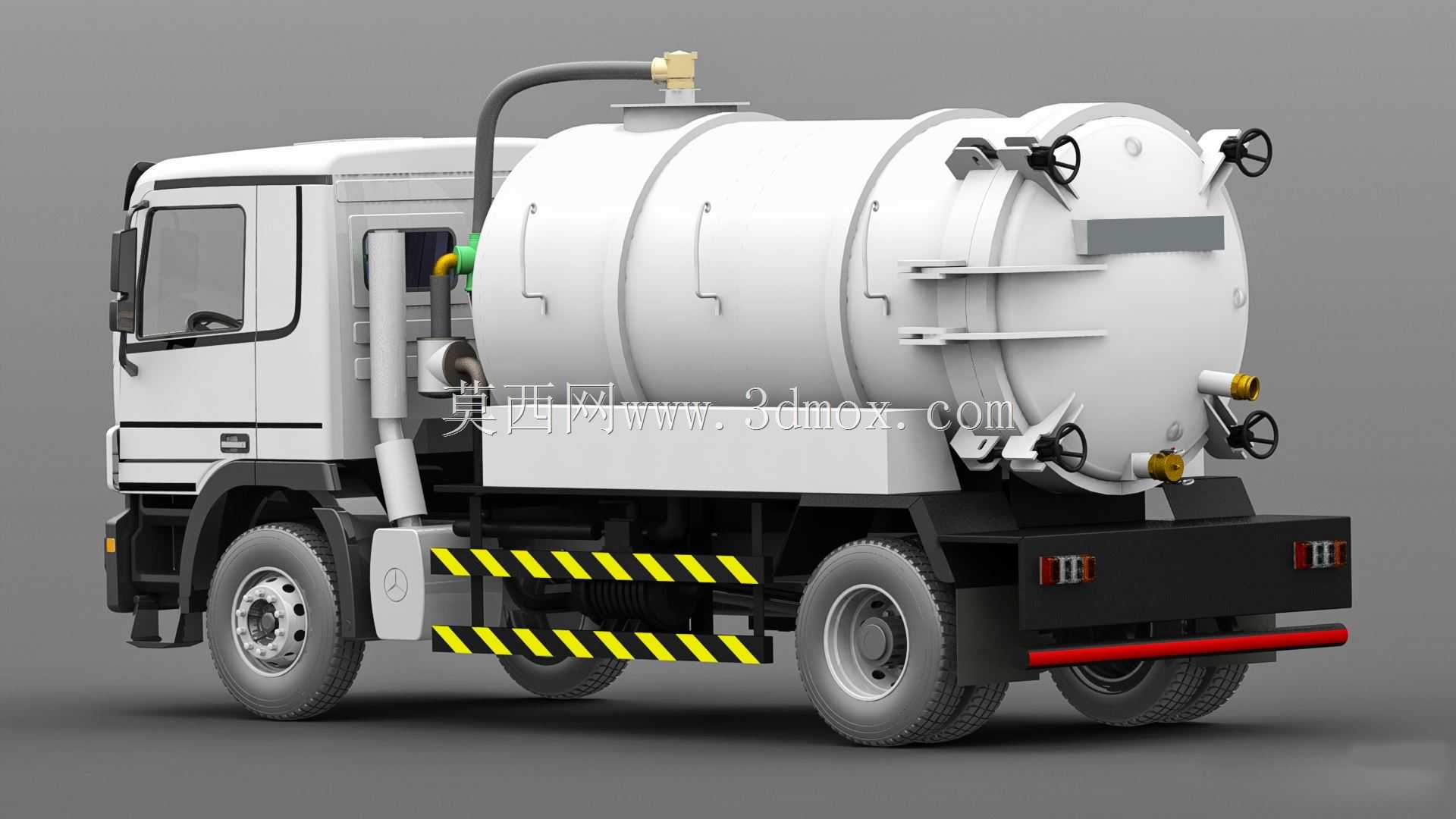

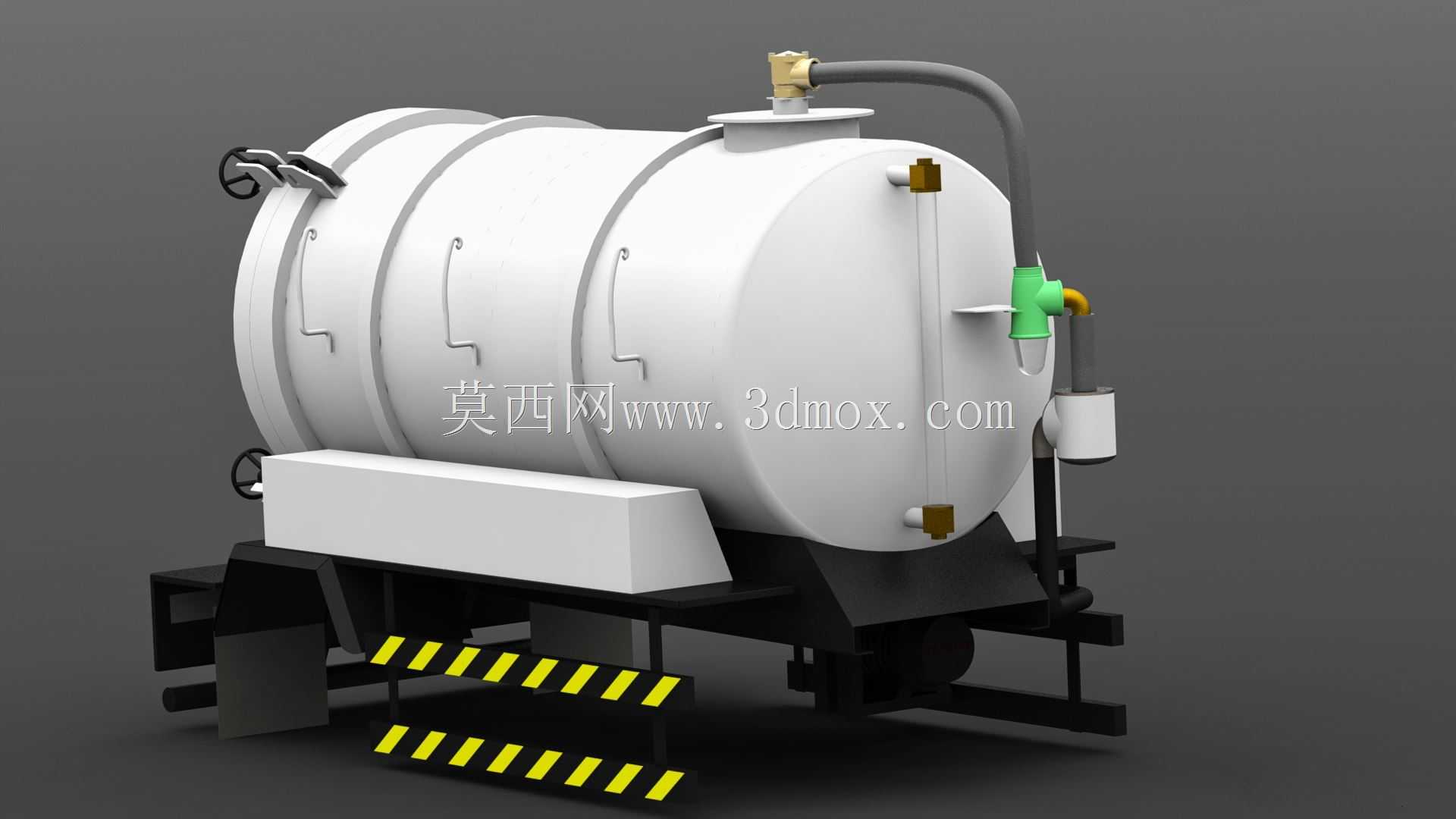

　　这款真空式废水污泥收集作业车，主要面向市政管网清淤、工业厂区废液转运、小型污水处理站污泥清运等场景设计，核心作业单元为后置卧式承压真空罐体，搭配二类商用车底盘完成上装集成。从实际作业需求出发，罐体设计额定抽吸负压可达-1bar，无额外安全系数冗余的工况设定，匹配常规作业中抽吸深度6-8米的管网清淤需求，可直接通过外接抽吸软管完成检查井内沉积污泥、建筑施工场地积水、小型化工企业非腐蚀性生产废水的收集转运，无需额外搭配中转泵组，单罐作业半径可覆盖30公里范围内的零散废液收集点位。上装布局层面，罐体采用卧式圆筒形结构，通过底部U型螺栓支座与底盘副车架刚性连接，罐体前端靠近驾驶室位置预留真空管路、防溢阀组的安装空间，

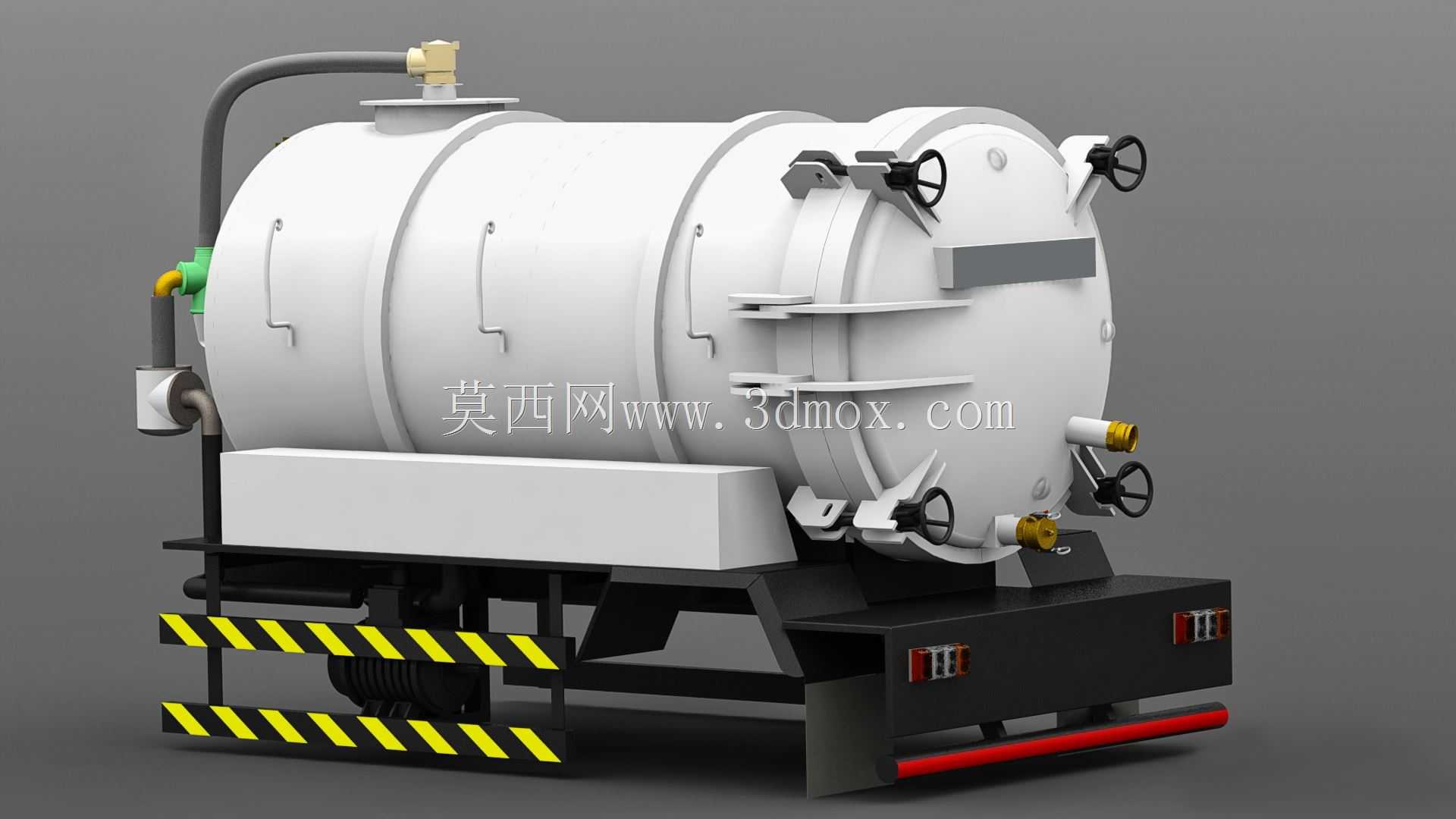

　　罐体尾部采用快开式承压盲板结构，搭配三组手轮式锁紧机构，既满足负压作业下的密封要求，也可在卸污时快速开启盲板完成粘稠污泥的重力卸除，相比传统顶部卸料结构，大幅降低高粘度污泥的卸料残留率。罐体侧面设置爬梯与液位观察窗，作业人员可在地面直接观察罐内液位高度，避免抽吸过量导致废液进入真空机组造成设备损坏；罐体尾部下方设置红黄警示防撞条，匹配城市道路作业时的低速警示需求，后保险杠位置集成卸污阀、抽吸快换接头，可快速对接不同口径的抽吸软管与卸污管路。设计过程中重点校核了罐体在满负压工况下的筒体刚度，在筒体外壁设置多道环形加强筋，避免长期负压作业出现筒体吸瘪变形，同时将真空机组的散热管路沿罐体侧面布置，利用车辆行驶过程中的迎面气流完成散热，

　　无需额外加装大功率散热风扇，降低上装整体重量与能耗。底盘与上装的安装边界严格匹配所选二类底盘的车架孔位，副车架与主车架之间设置橡胶减震垫，减少作业过程中罐体震动对底盘行驶部件的冲击，整车宽度控制在2.5米以内，满足城市狭窄巷道的通行要求，罐体容积根据底盘轴距匹配，可满足单次作业4-6立方的废液收集需求，适配多数中小型环卫作业、厂区运维的日常作业量。
