MAN品牌四轴自卸货运卡车结构设计

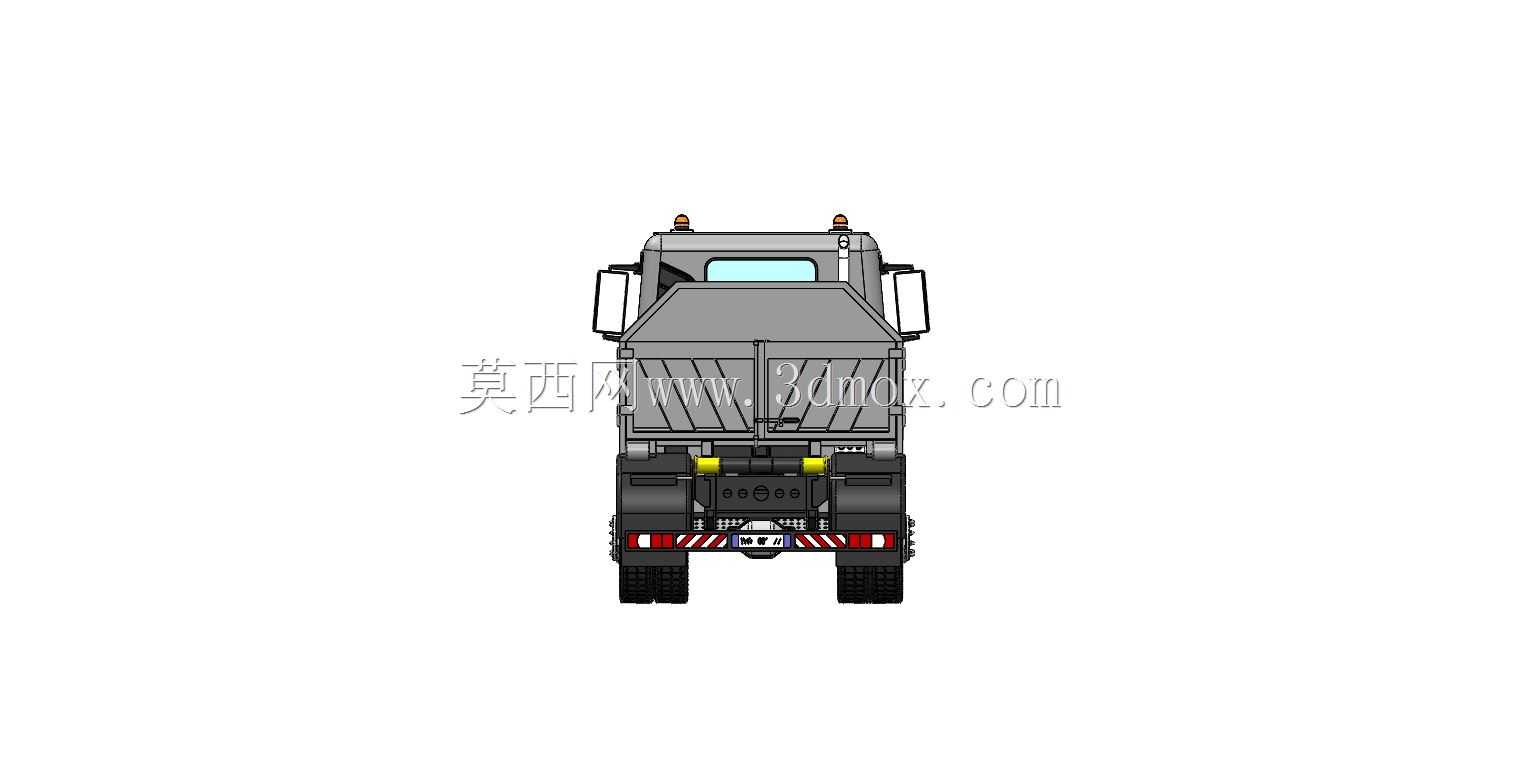

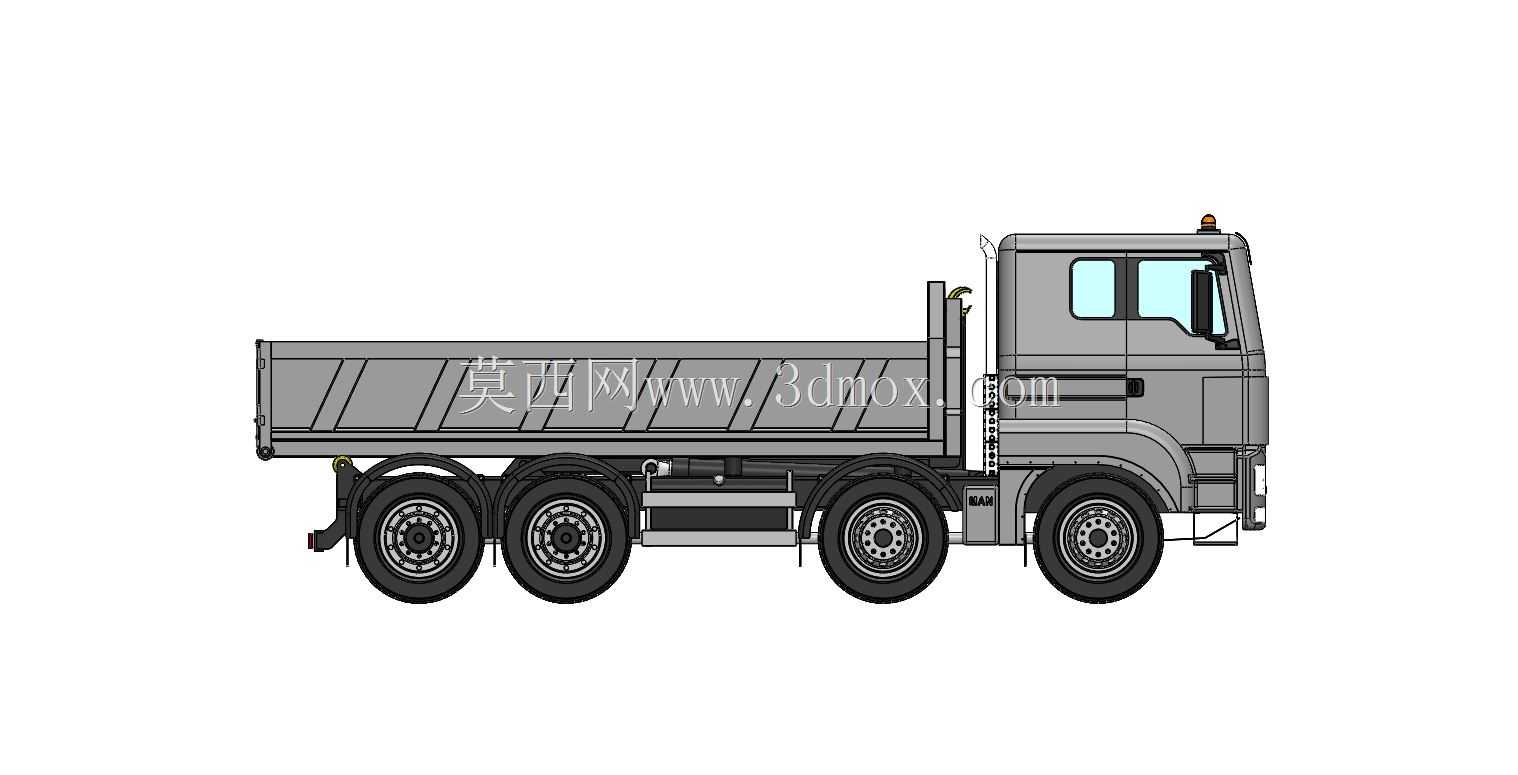

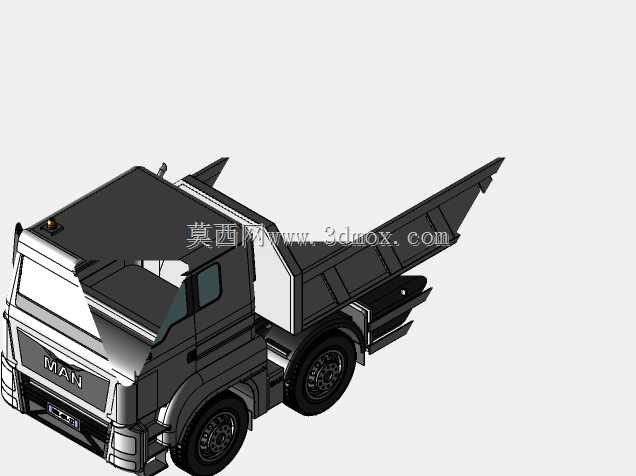

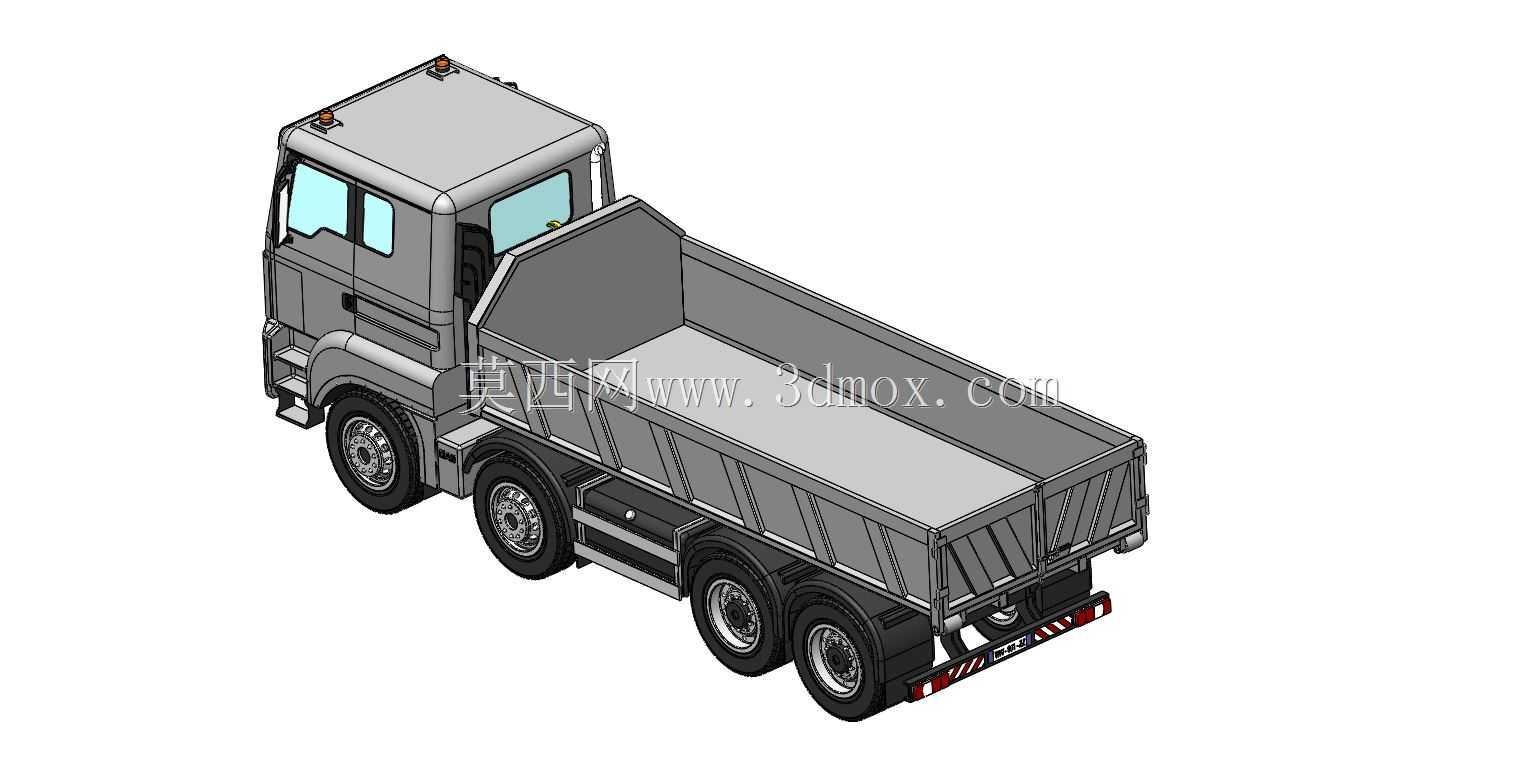

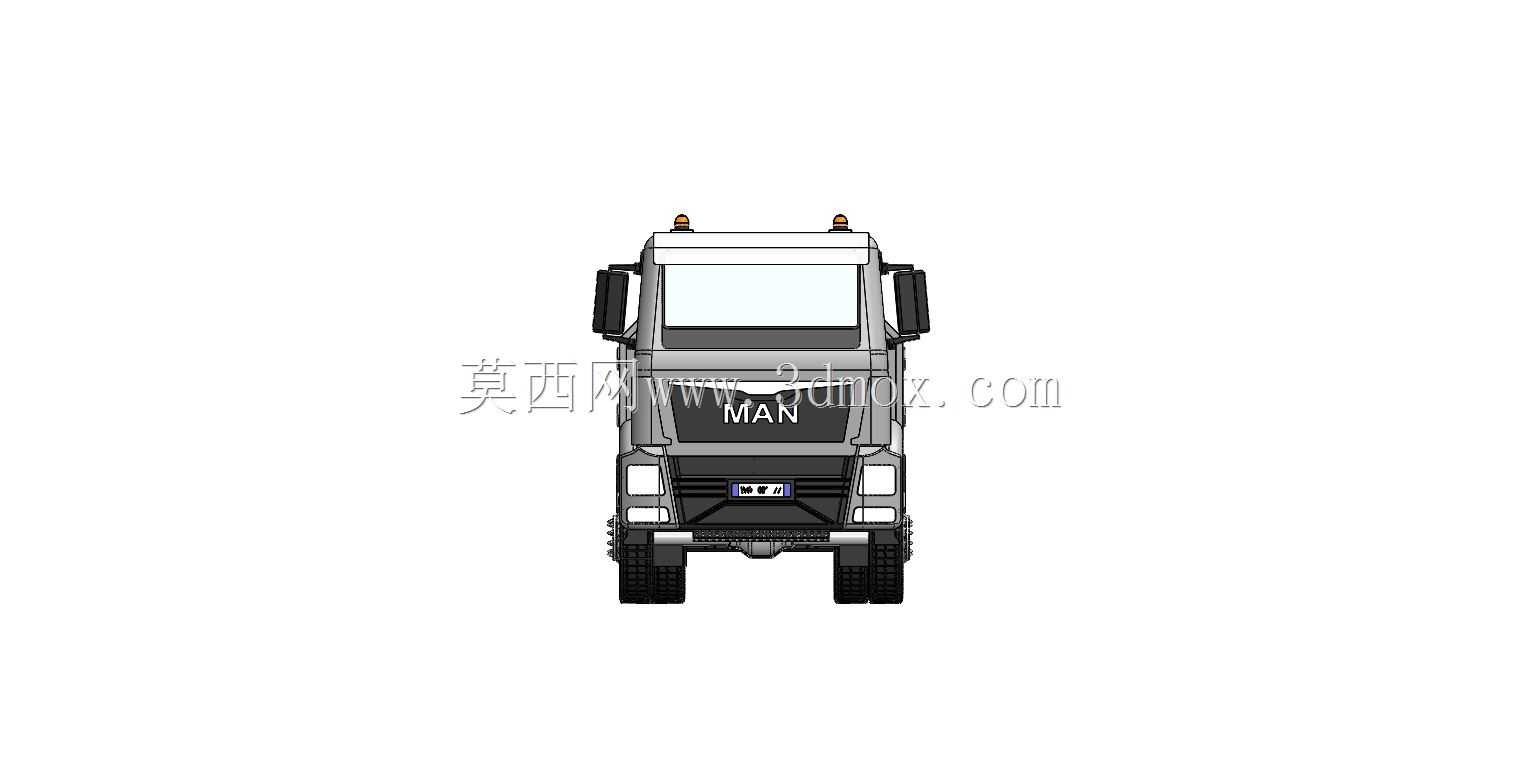

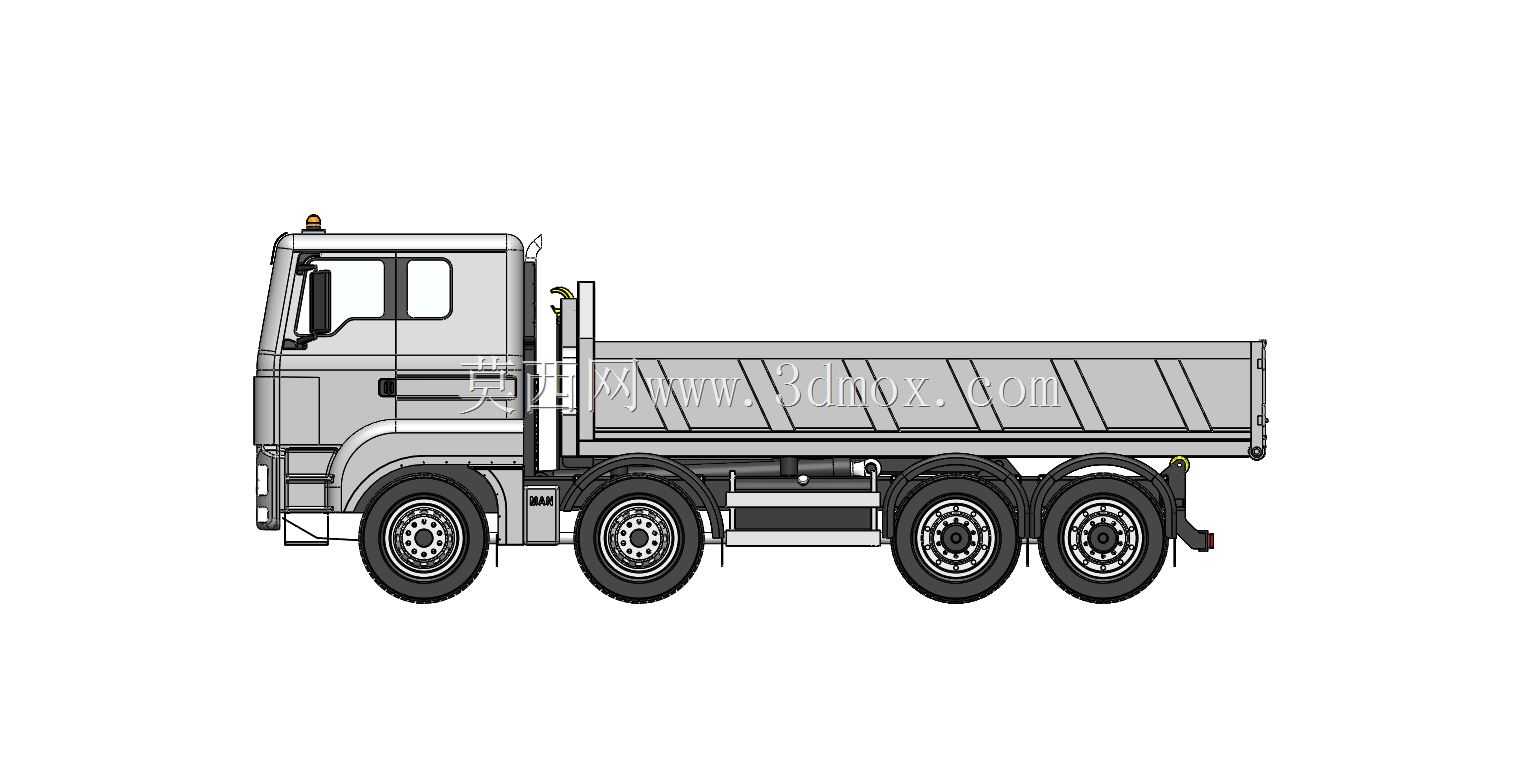

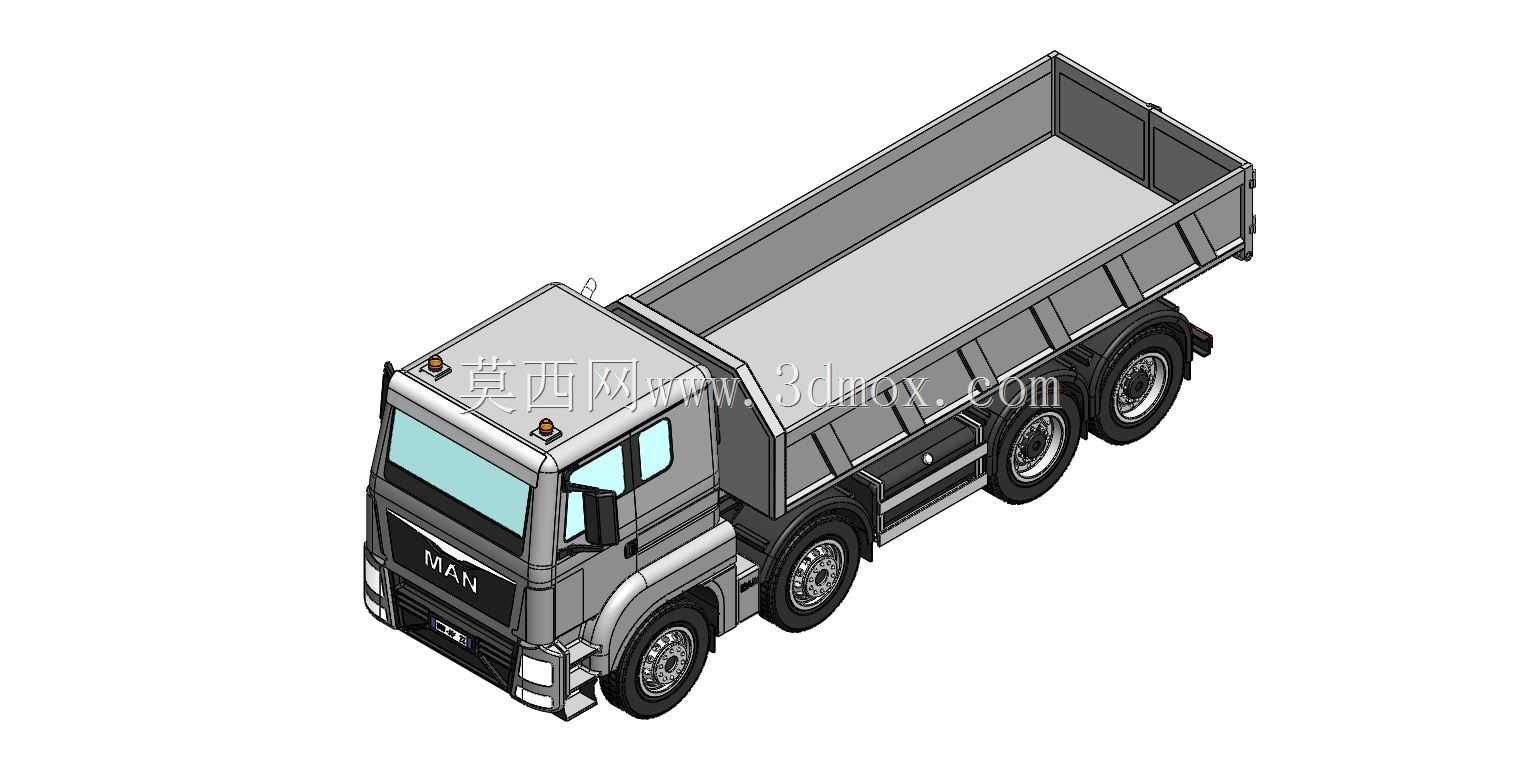

　　这款四轴自卸运输车辆的三维结构设计，首先围绕散装物料短途转运的核心场景展开，适配城建渣土清运、矿山散料倒运、基建砂石配送等高频作业工况，在结构布局上充分考虑重载工况下的车架受力均衡性，采用8x4的四轴排布形式，前双转向轴搭配后双驱动轴的配置，既满足重载状态下的轴荷合规要求，也能兼顾非铺装作业面的通过性能。货厢部分采用U型截面的无额外加强筋的轻量化设计思路，在保证举升卸货顺畅度的同时，减少物料粘附残留，货厢与副车架的连接点布局经过受力校核，举升支座的位置匹配液压举升缸的出力角度，避免举升偏载造成的结构变形。驾驶室本体采用MAN商用车家族式的窄体高顶设计，前脸的进气格栅布局兼顾发动机散热效率与碰撞缓冲需求，

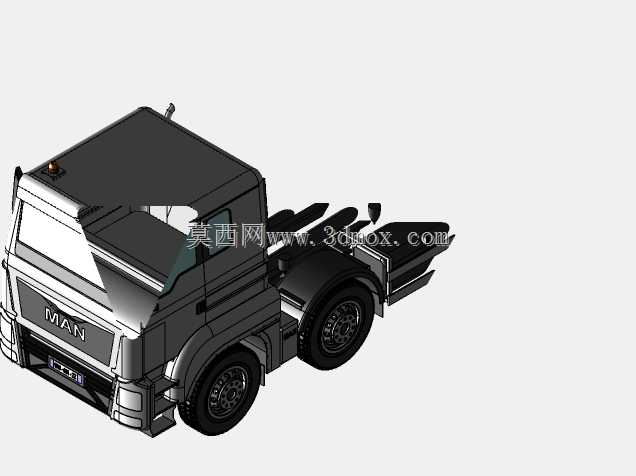

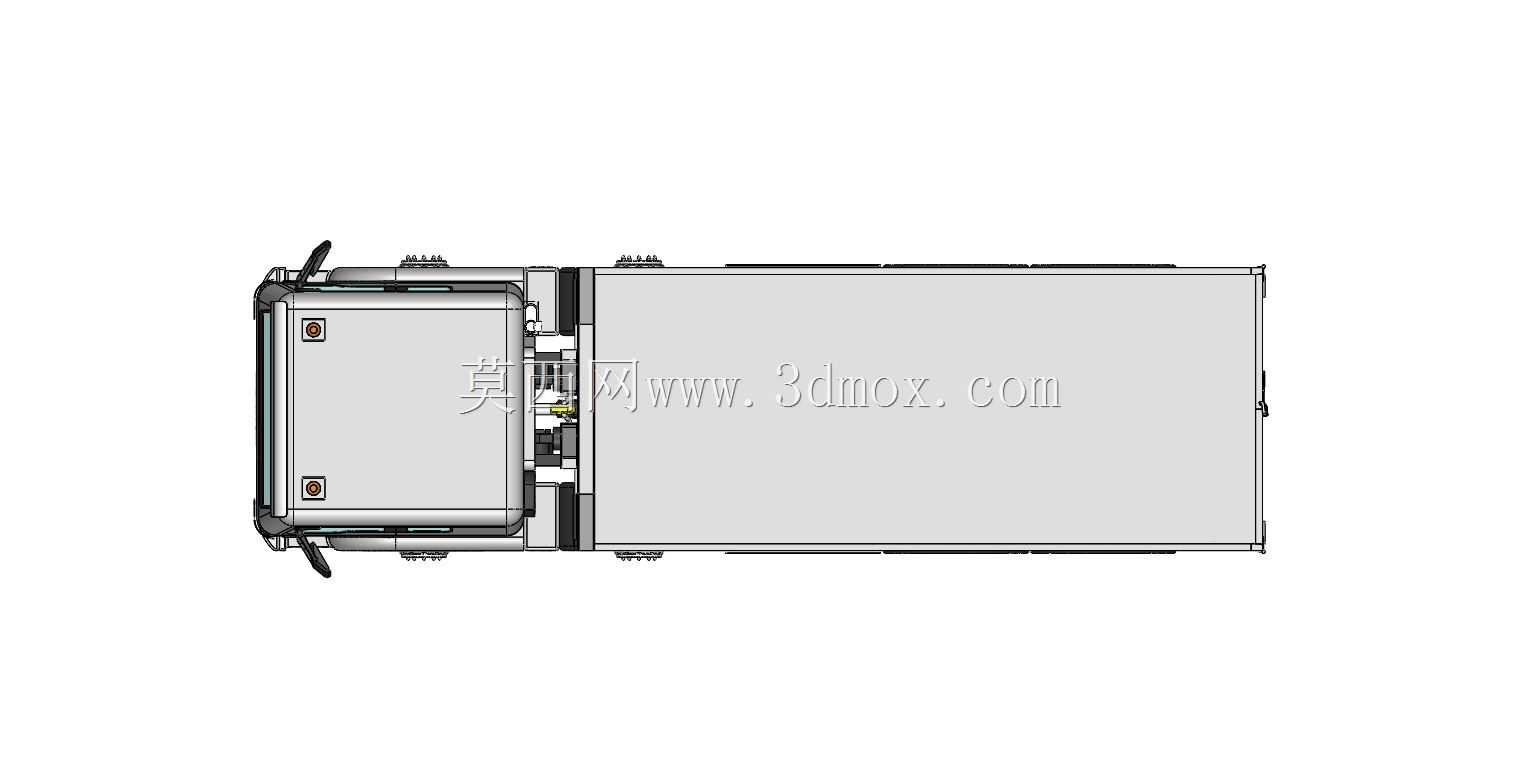

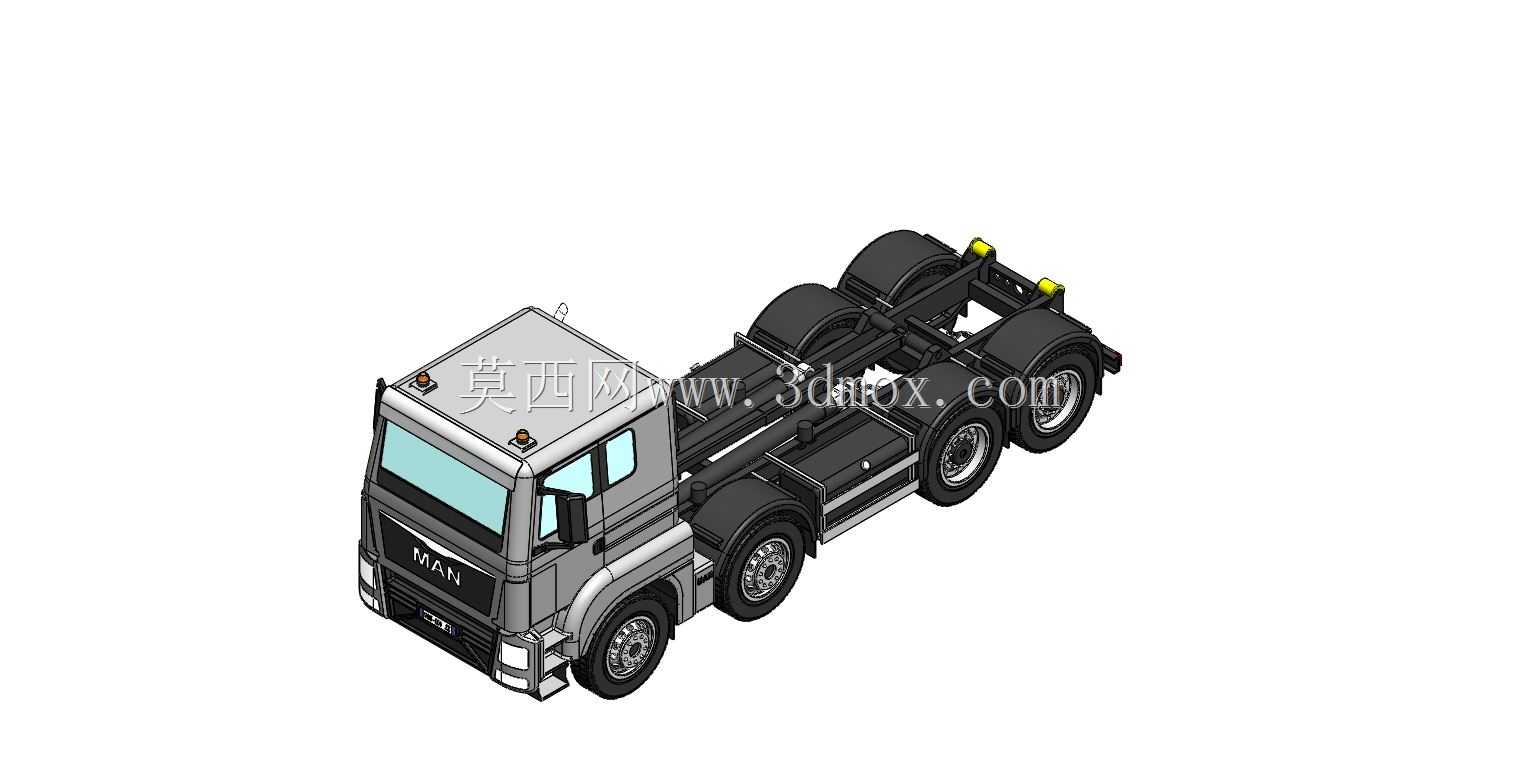

　　车门侧的观察窗覆盖车辆右前侧的视觉盲区，适配场地内复杂作业环境下的观察需求，驾驶室悬置点采用减震结构设计，降低非铺装路面行驶时的驾乘震动。整车外廓尺寸在无货厢附加附件的状态下，长度为8450mm、宽度为2500mm、高度为3450mm，该尺寸边界符合道路货运车辆的外廓限值要求，在建模过程中对各系统的安装边界做了明确预留：转向系统的拉杆活动空间、制动管路的排布间隙、传动轴的跳动余量、货厢举升的最大翻转角度干涉检查都做了对应校核，避免实车装配时出现部件干涉问题。底盘部分的车架采用双层纵梁结构，横梁的排布位置对应悬架安装点、动力总成固定点、货厢副车架连接点，保证重载下车架的抗弯抗扭性能，车轮的轮拱空间匹配大尺寸重载轮胎的跳动行程，

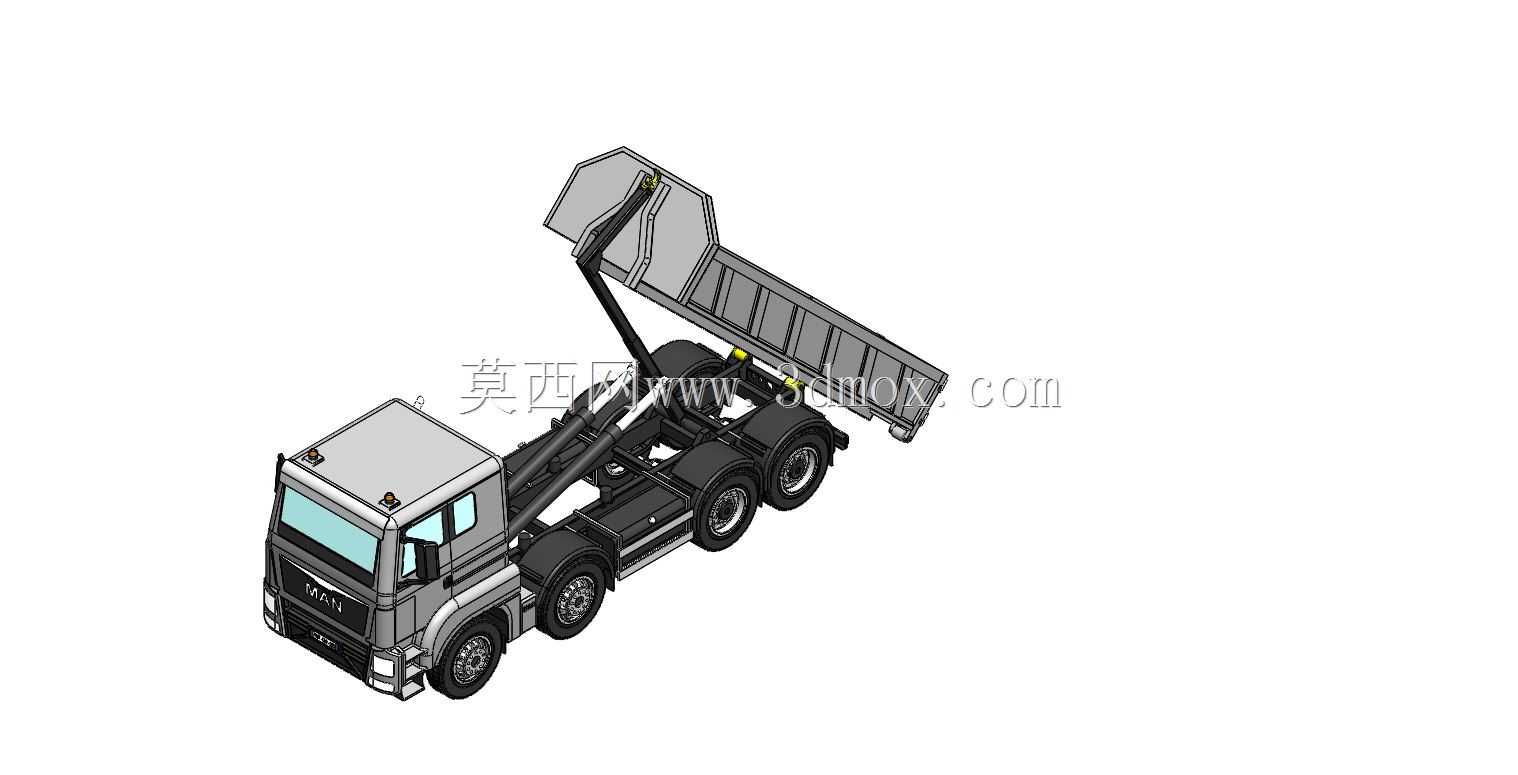

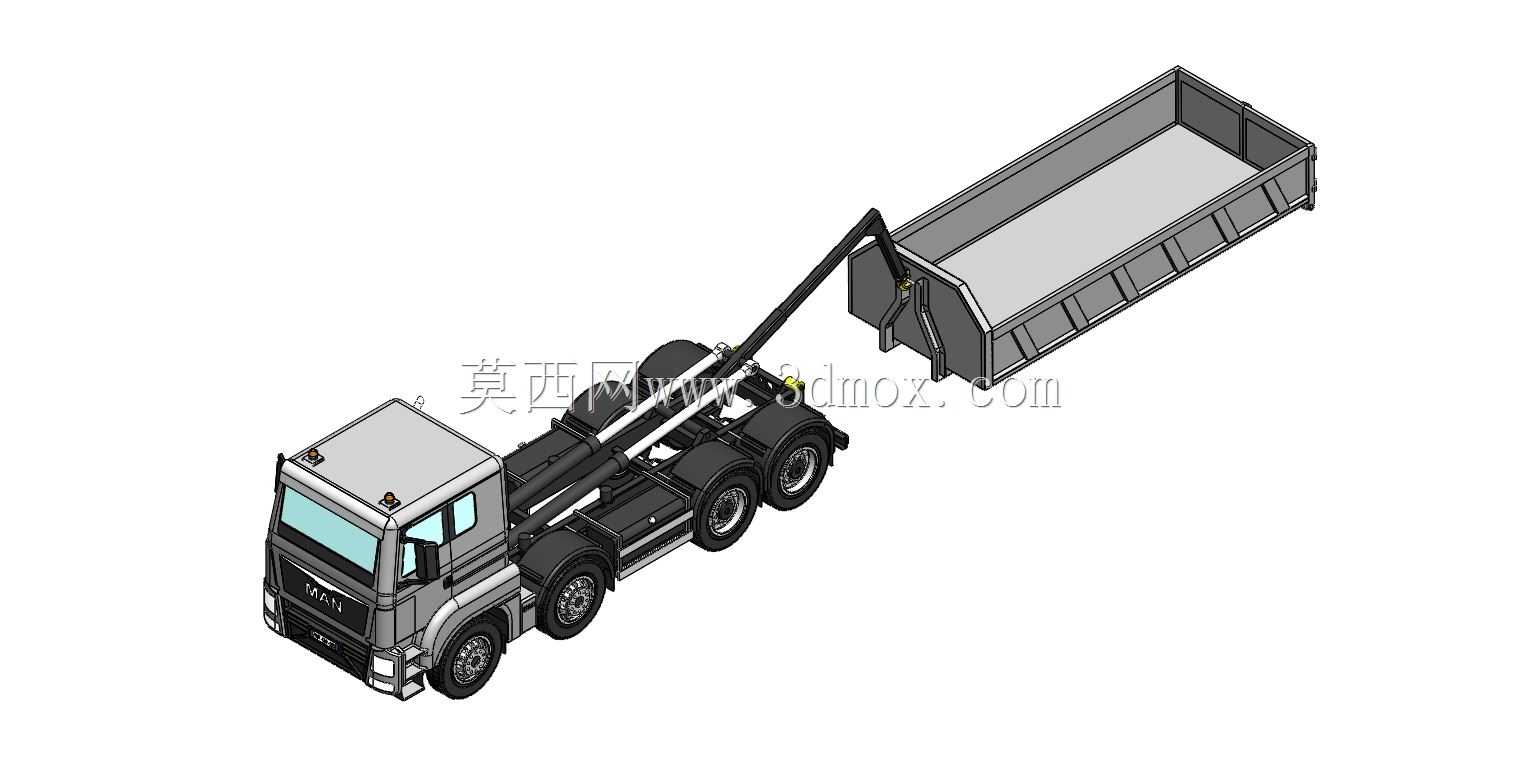

　　转向轮的最大转角经过运动仿真验证，满足狭窄场地内的转弯半径要求。货厢的尾门采用自动锁止机构，在举升卸货时随货厢倾斜角度变化自动开启，复位时依靠重力自动锁止，无需额外手动操作，提升卸货作业的效率，侧防护与后防护的结构布局符合安全规范要求，在建模时预留了防护件的安装孔位，方便后续附件的装配匹配。
