泡沫水箱消防车整车结构三维建模

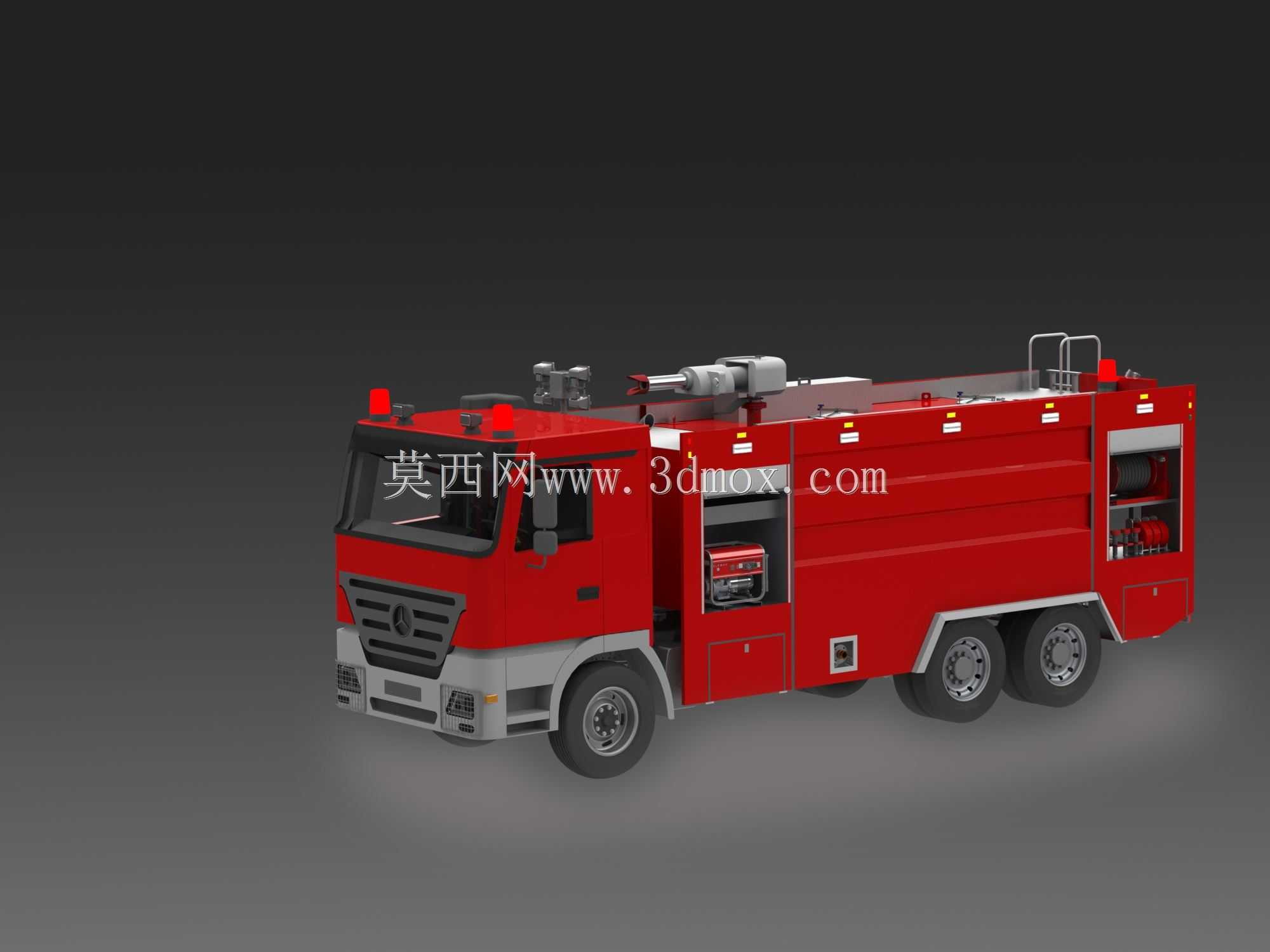

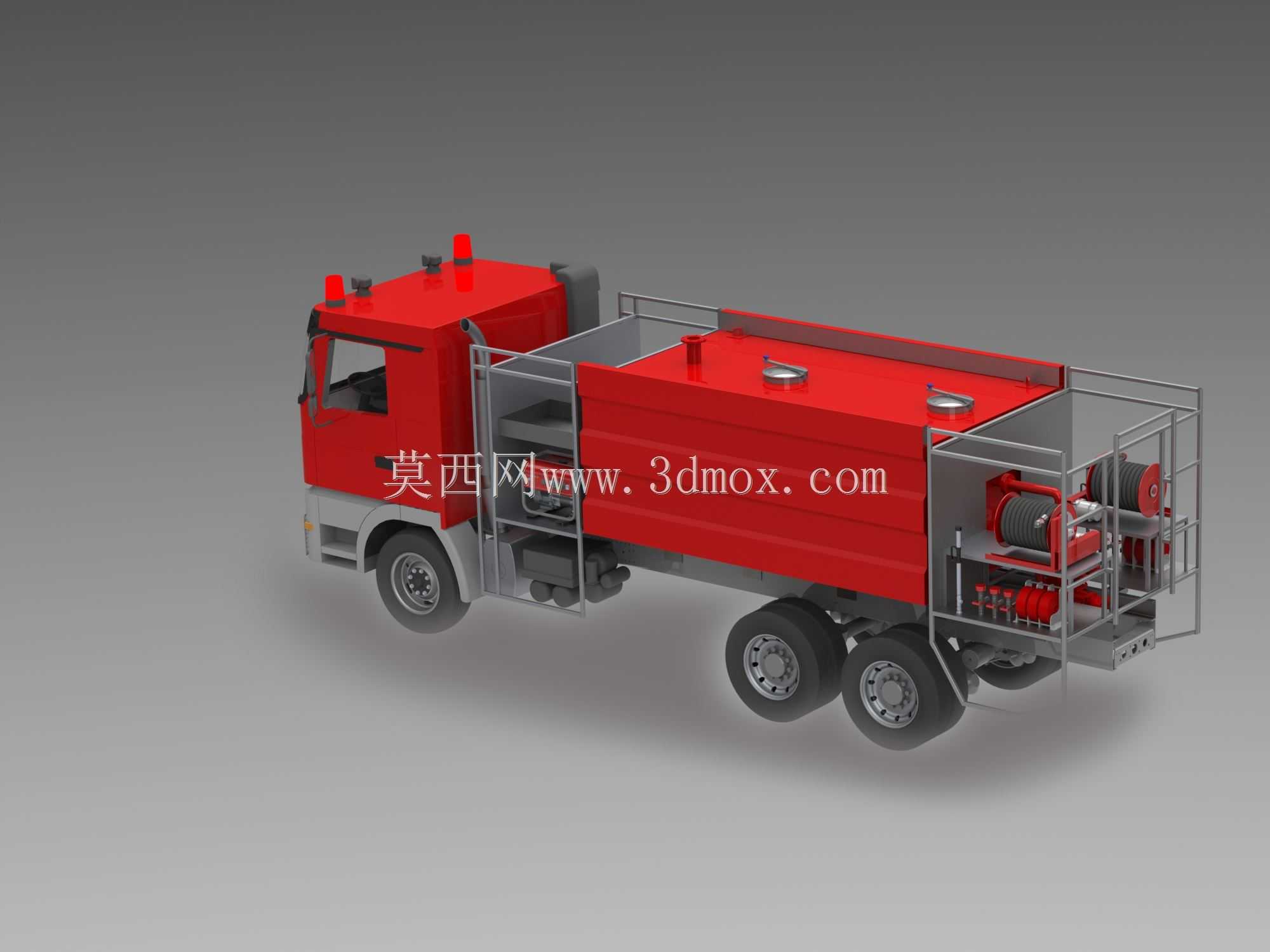

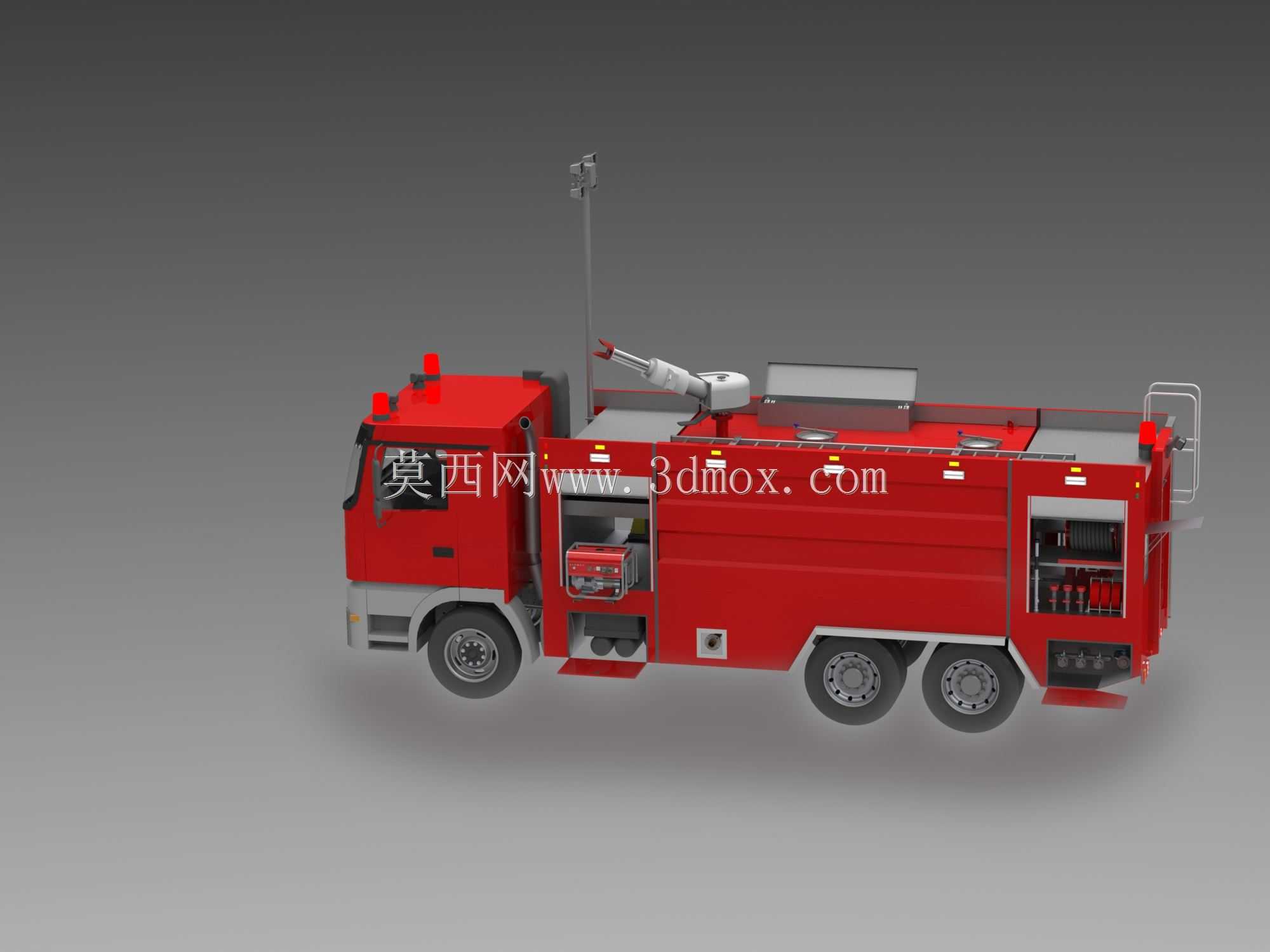

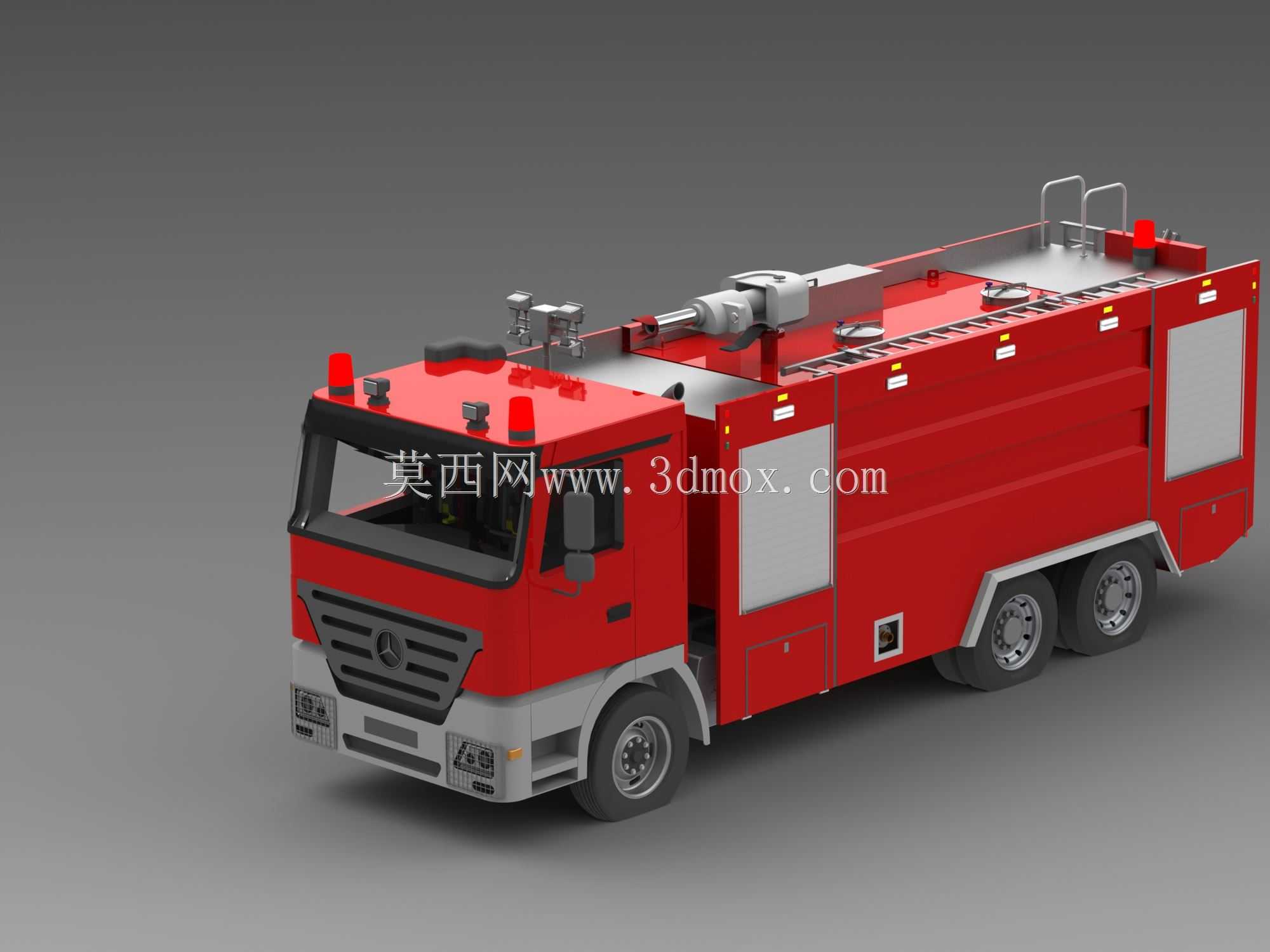

　　这款泡沫水箱消防车的三维建模，完全围绕石化危化品火场的实战需求搭建结构逻辑，建模过程中优先考虑了设备在港口货场、化工园区、工矿企业这类复杂作业场景的通行与作业适配性。整车采用三轴重载底盘布局，建模时严格参考市政道路与厂区内部道路的通行限界，整车外廓宽度控制在常规重型货运车辆的通行尺寸范围内，长度匹配厂区内部消防通道的最小转弯半径要求，车顶作业平台的护栏高度、警示灯安装位置都预留了实际改装的安装余量，不会出现建模结构与实际装配干涉的问题。从功能结构来看，建模时将罐体模块独立拆分，水罐与泡沫液罐的舱室分隔做了明确的结构区分，罐体顶部的消防炮安装座预留了通用接口尺寸，可匹配不同流量规格的泡沫炮、水炮换装需求，

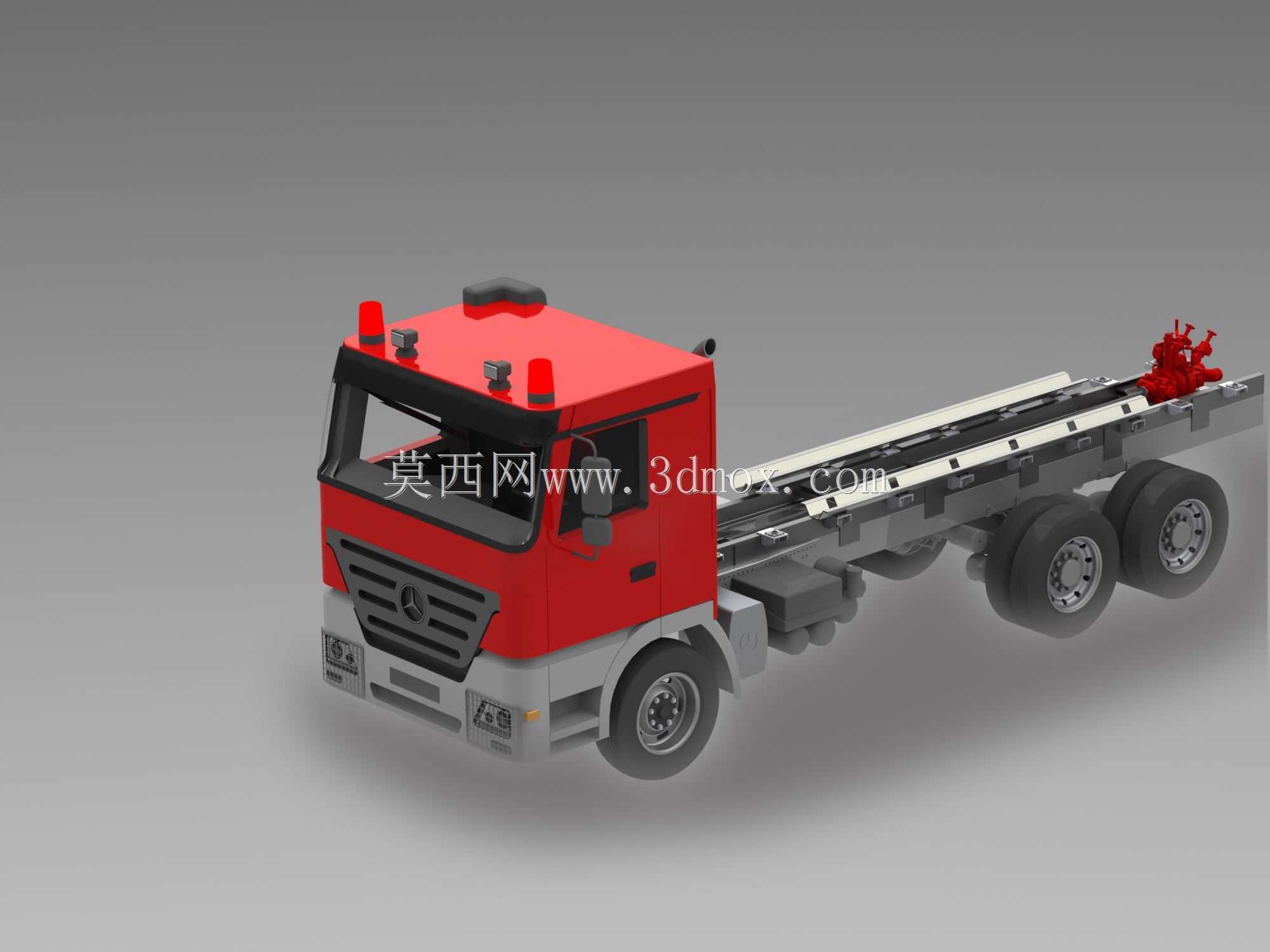

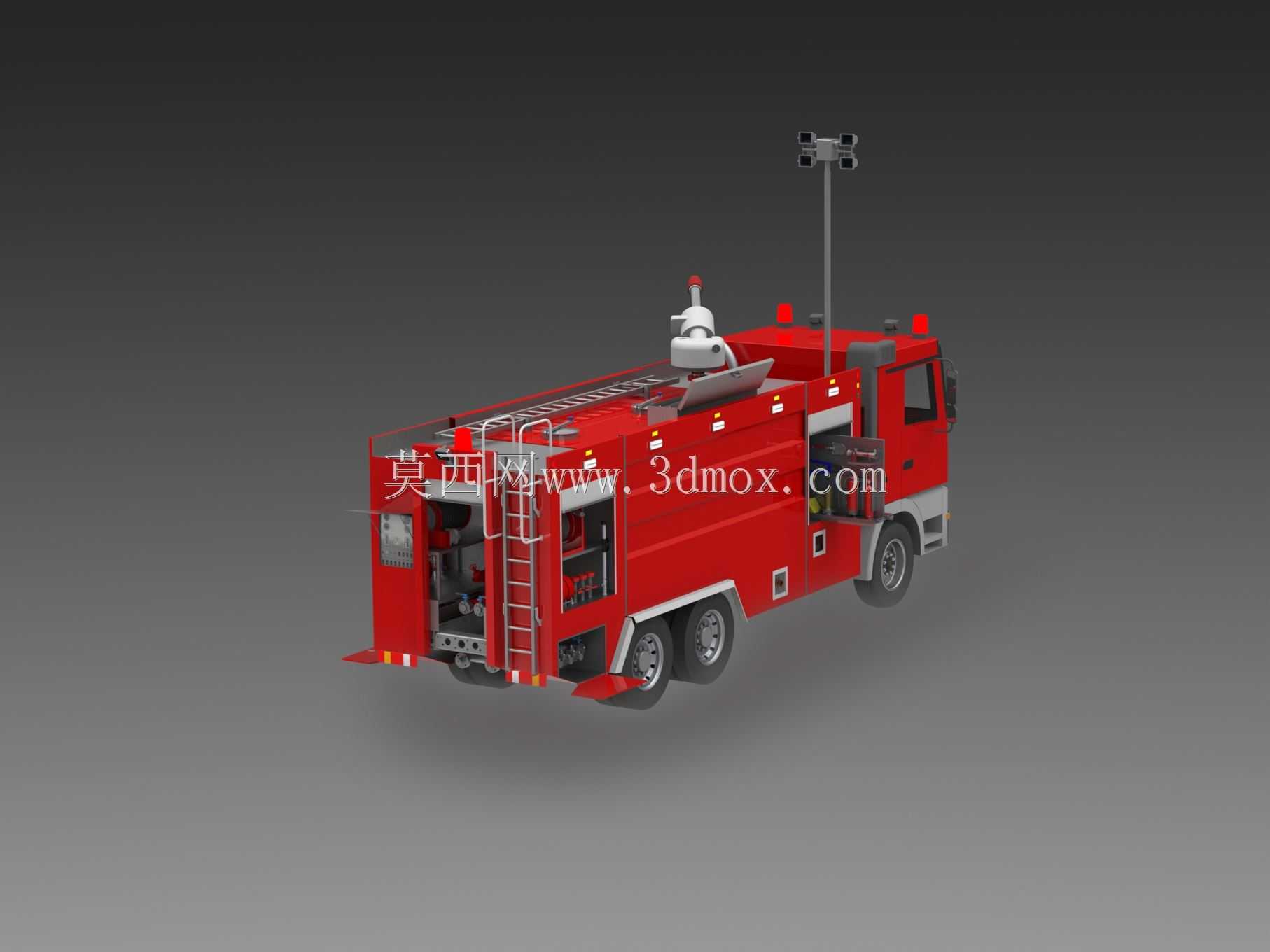

　　侧面的器材舱门做了开合角度的结构限位，舱室内部的器材挂载位按照常规消防器材的外形尺寸做了分区预留，包括水带接口、破拆工具、个人防护装备的放置空间都做了边界校核，不会出现器材无法放入舱室的设计问题。车头部分的建模还原了平头重型商用车的驾驶室结构，前保险杠位置预留了消防泵进水口的安装空间，侧面的爬梯结构与车顶作业平台做了一体化的连接校核，爬梯的踏步间距符合人体工程学要求，作业人员攀爬时不会出现踏空风险。车尾的后防护结构、转向灯组的安装位置都符合道路车辆的安全规范，后轮的双胎布局匹配满载状态下的承载需求，悬架部分的结构建模参考了重载专用车的钢板弹簧配置，可模拟满载灭火剂状态下的车身姿态变化。建模过程中没有做过度的外观美化，

　　所有外露结构都对应实际车辆的功能部件，包括车顶的警灯、排气装置、罐体顶部的人孔结构都做了等比例还原，侧面的管路走向沿着罐体与车架之间的空隙布置，避免管路突出车身影响通行，消防泵的安装位置在车架中部，兼顾了左右两侧的操作便利性，进出水接口的高度匹配常规消防水带的连接操作高度，作业人员不需要过度弯腰即可完成接口对接。这类泡沫水罐联用的消防车，核心是兼顾普通固体物质火灾与石化类液体火灾的扑救需求，建模时特意区分了水系统与泡沫系统的管路走向，两个系统的阀门操作位都设置在器材舱外侧的易操作位置，紧急状态下可快速切换喷射介质，不需要打开舱门即可完成操作切换。
