曼努埃尔电梯手动调节机构三维设计

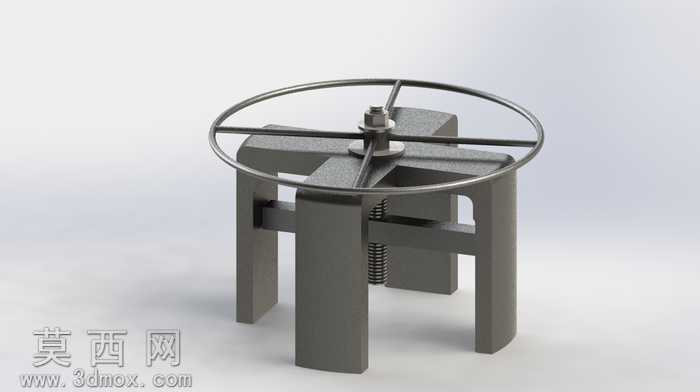

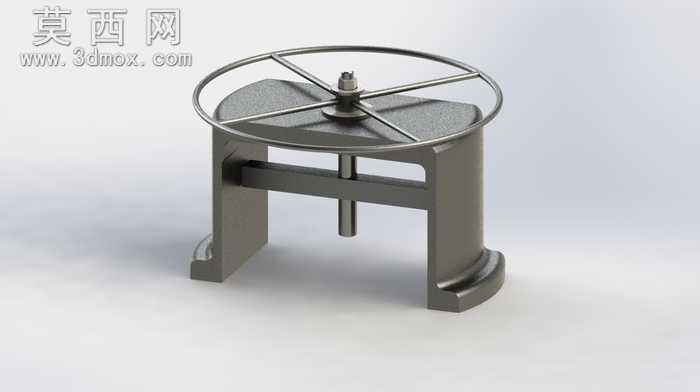

本作品为曼努埃尔电梯手动调节机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件搭建，首先针对顶部手轮结构进行草图绘制，通过旋转凸台命令生成环形轮缘，再以圆周阵列方式排布四根轮辐，保证轮体受力均匀的同时兼顾操作握持的便利性，中心轴段通过拉伸与螺纹装饰线命令还原紧固件装配结构，确保手轮与下方传动部件的连接逻辑符合机械设计规范。中部支撑框架采用对称式四立柱结构设计，建模时先绘制单根立柱的截面草图，通过拉伸生成实体后利用镜像命令完成其余三根立柱的排布，框架内部的传动螺杆采用螺旋线扫描方式生成完整螺纹结构，还原手动旋转手轮时带动螺杆升降的传动逻辑，框架横梁部分通过拉伸切除命令预留螺杆穿装孔位，同时添加加强筋结构提升框架整体抗形变能力。材质与渲染阶段，针对金属零部件分别赋予不同材质属性：手轮与支撑框架采用哑光铸铁材质，调整粗糙度参数模拟铸件表面的细微颗粒质感，传动螺杆赋予光亮镀锌钢材材质，通过高光反射效果区分传动件与支撑件的视觉差异，渲染时采用柔光侧光打光方式，既清晰展现各部件的结构轮廓，又通过阴影层次凸显机构的立体装配关系，底部添加浅灰色哑光地面承接投影，避免模型悬浮感。设计思路围绕手动应急调节的功能需求展开，整体结构采用模块化拆分逻辑，所有零件均保留可编辑参数，方便后续针对不同安装场景调整立柱高度、手轮直径、螺杆螺距等核心尺寸，装配过程中严格遵循机械配合规范，手轮与中心轴采用同轴心配合，螺杆与框架横梁采用螺旋配合模拟真实升降动作，四组立柱底部保持共面约束保证机构放置平稳，设计过程中针对初稿的双腿支撑稳定性不足问题进行优化，将原双立柱结构调整为四立柱对称布局，大幅提升机构受力时的抗倾覆能力，完全满足课程作业的功能与结构合理性要求，可作为电梯手动应急调节结构的教学参考案例使用。
