Type-C接口TP4056锂电池充电模块结构设计

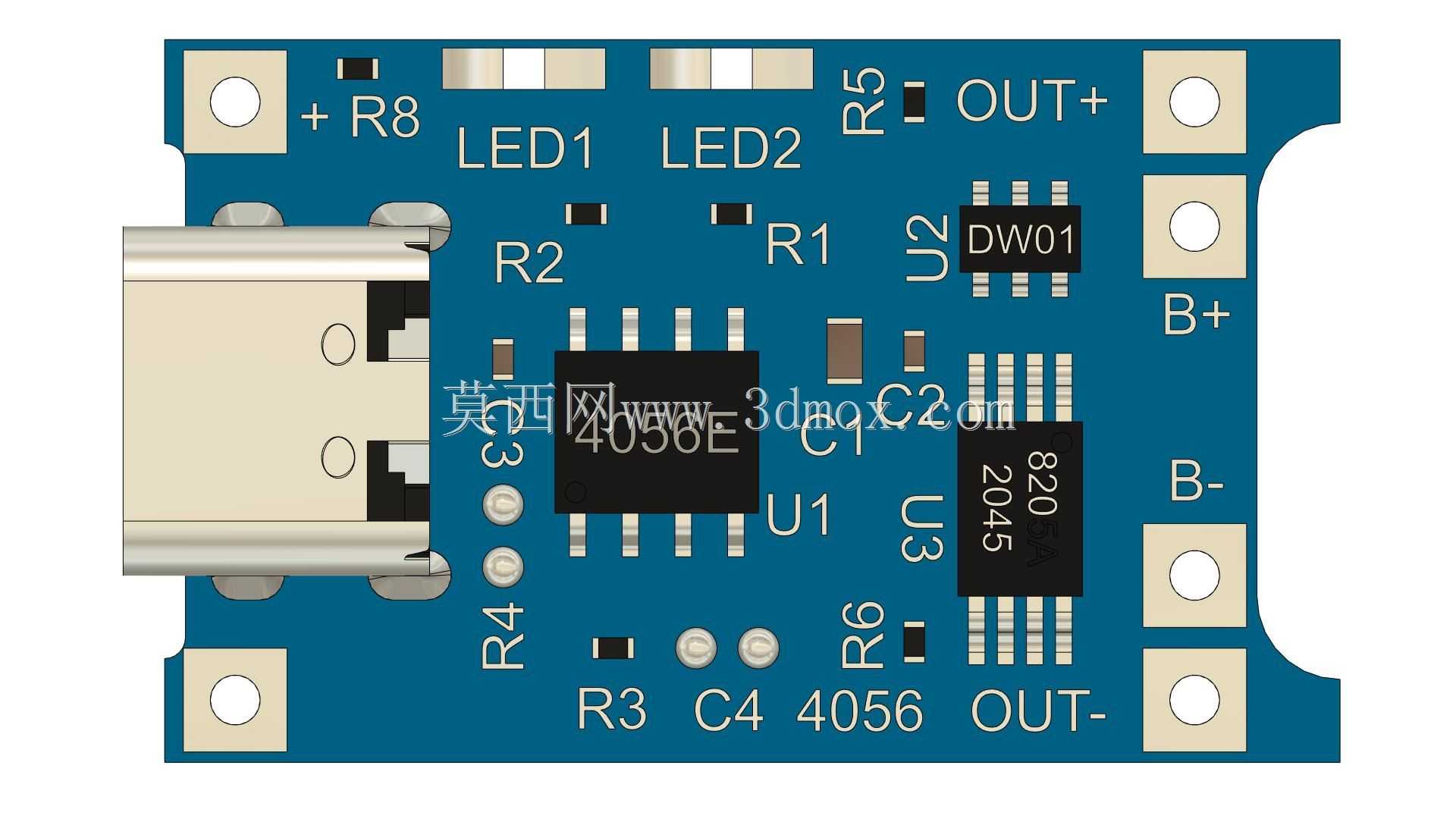

　　在小型便携电子设备、嵌入式开发项目、低功耗物联网终端的电源设计环节，锂电池充电管理模块是不可或缺的核心部件，TP4056方案凭借成熟的线性充电架构、完善的保护逻辑，成为小容量单节锂电池充电场景的首选方案之一。这款Type-C接口版本的TP4056充电模块，在设计阶段充分考虑了手工焊接、批量组装、设备内嵌安装等多场景的使用需求，PCB板采用蓝油阻焊工艺，板边预留四个对称的金属化安装孔，安装孔孔径适配M2规格的螺丝，孔位间距经过精准核算，可直接固定在3D打印外壳、设备内部安装柱或者通用面包板扩展支架上，无需额外打孔改制。模块的核心充电芯片采用SOP-8封装的TP4056，搭配DW01锂电保护芯片与8205A双MOS管，

　　构成完整的充放电保护回路，可实现过充、过放、过流、短路四重保护功能，充电电流可通过板载的PROG引脚外接电阻调整，常规版本默认设置为1A充电电流，适配容量在500mAh到2000mAh之间的单节3.7V锂电池。接口部分采用卧式Type-C母座，母座金属外壳带有固定焊盘，可承受多次插拔的机械应力，避免日常使用中出现接口脱落的问题；板载两个贴片LED指示灯，分别对应充电中、充电完成两种状态，指示灯位置靠近板边，嵌入设备外壳时可直接对应外壳的指示灯开孔，无需额外加装导光柱。PCB走线布局遵循电源类电路板的设计规范，功率回路走线做了加宽处理，降低大电流充电时的线路压降与发热，输入输出端的滤波电容贴近芯片引脚布置，

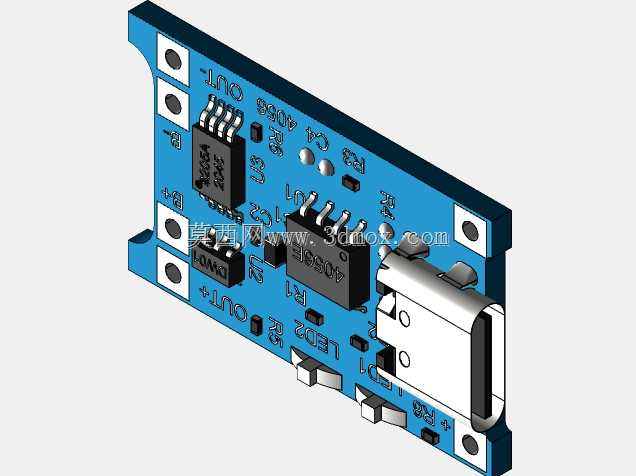

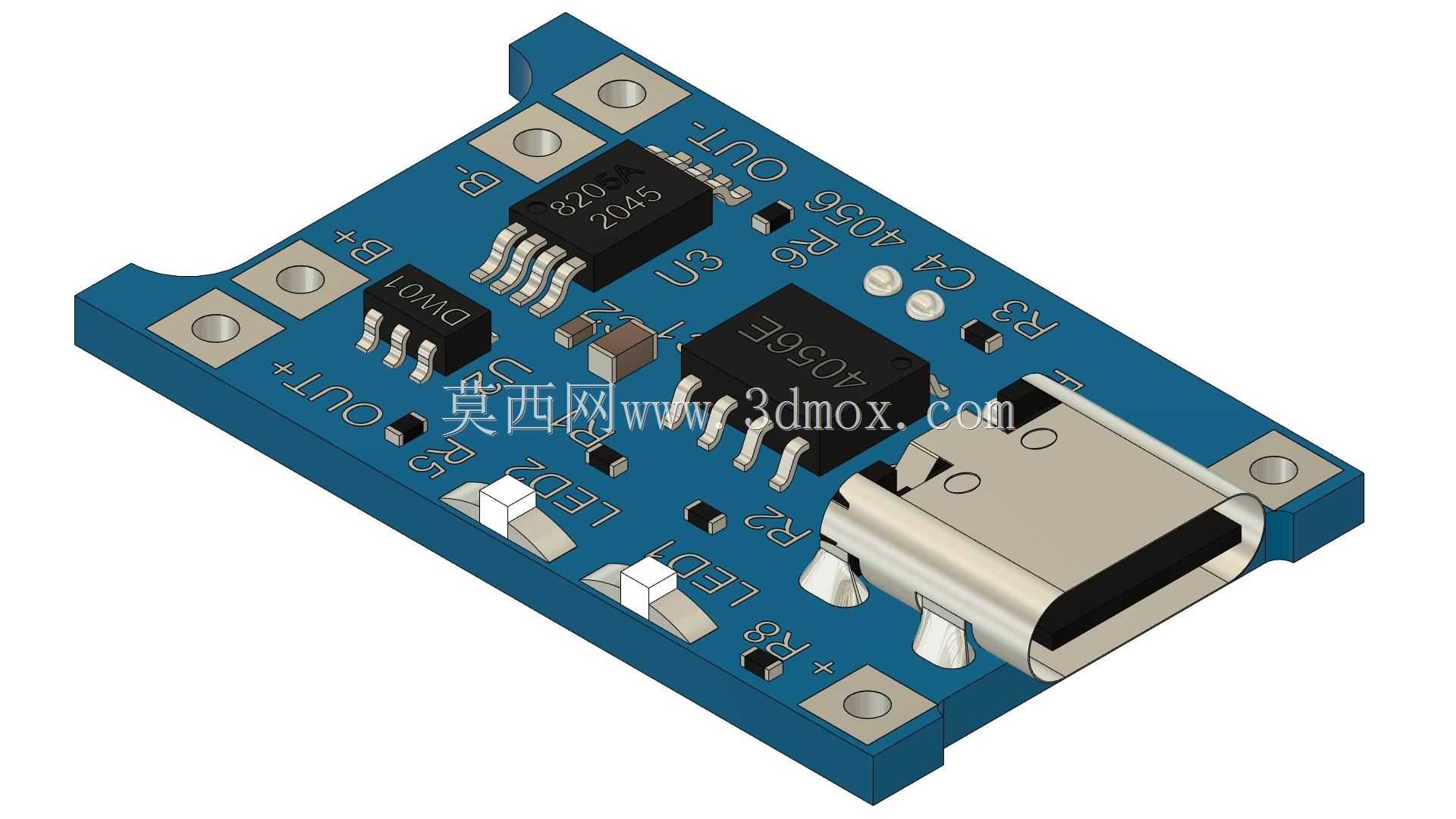

　　有效抑制充电过程中的纹波干扰，提升充电稳定性。模块的输入输出焊盘采用加大尺寸设计，既可以通过焊锡直接连接导线，也可以插接2.54mm间距的排针，适配不同的接线需求，B+、B-焊盘对应连接锂电池正负极，OUT+、OUT-焊盘可直接对外输出稳定的电池电压，为后端负载供电。在三维建模过程中，所有元器件的高度、引脚位置、安装孔坐标都按照实物1:1还原，Type-C母座的插拔空间、芯片的散热间隙、焊盘的焊接余量都做了精准的尺寸预留，结构工程师在做设备整体结构设计时，可直接将该模块模型导入装配体，核对安装空间、干涉情况，提前预留接口插拔位置与指示灯透光空间，大幅缩短嵌入式设备的结构开发周期，避免后期打样出现装配干涉、空间不足的问题。
