  在小型自动化执行机构的选型与结构适配过程中,28BYJ-48这类减速步进电机的应用覆盖了极多低成本定位场景,从空调导风板的角度调节、智能卫浴的出水阀切换,到小型3D打印机的送料辅助机构、教学实验平台的位移演示单元,都能见到它的身影。这类电机的核心优势在于集成了齿轮减速组,能够在极小的体积下输出足够的静扭矩,满足低速大传动比的定位需求,搭配ULN2003达林顿管阵列驱动板,就可以直接通过普通IO口输出的脉冲信号完成步进控制,不需要额外的大电流驱动电路,大幅降低了小型控制项目的硬件门槛。

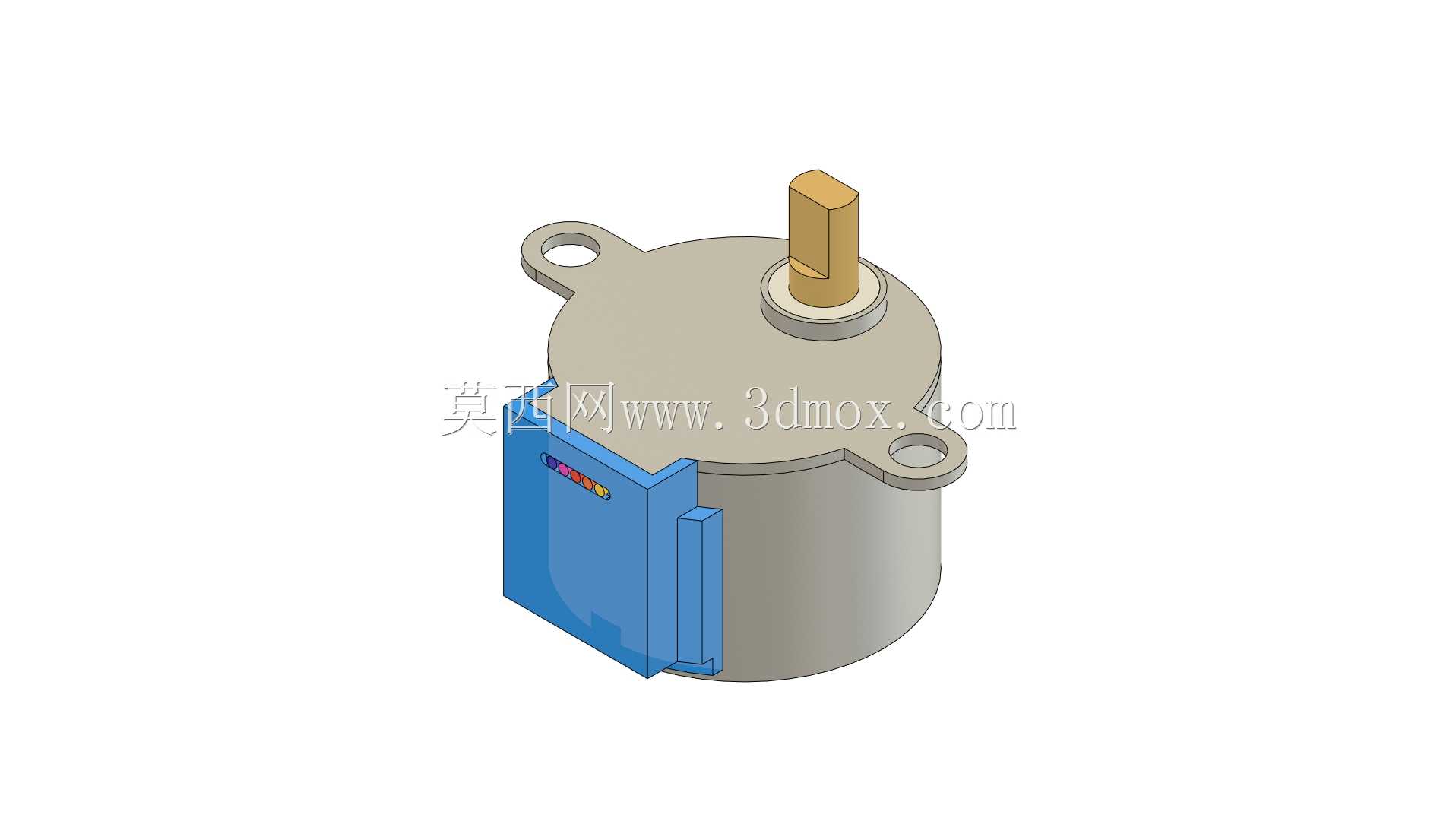

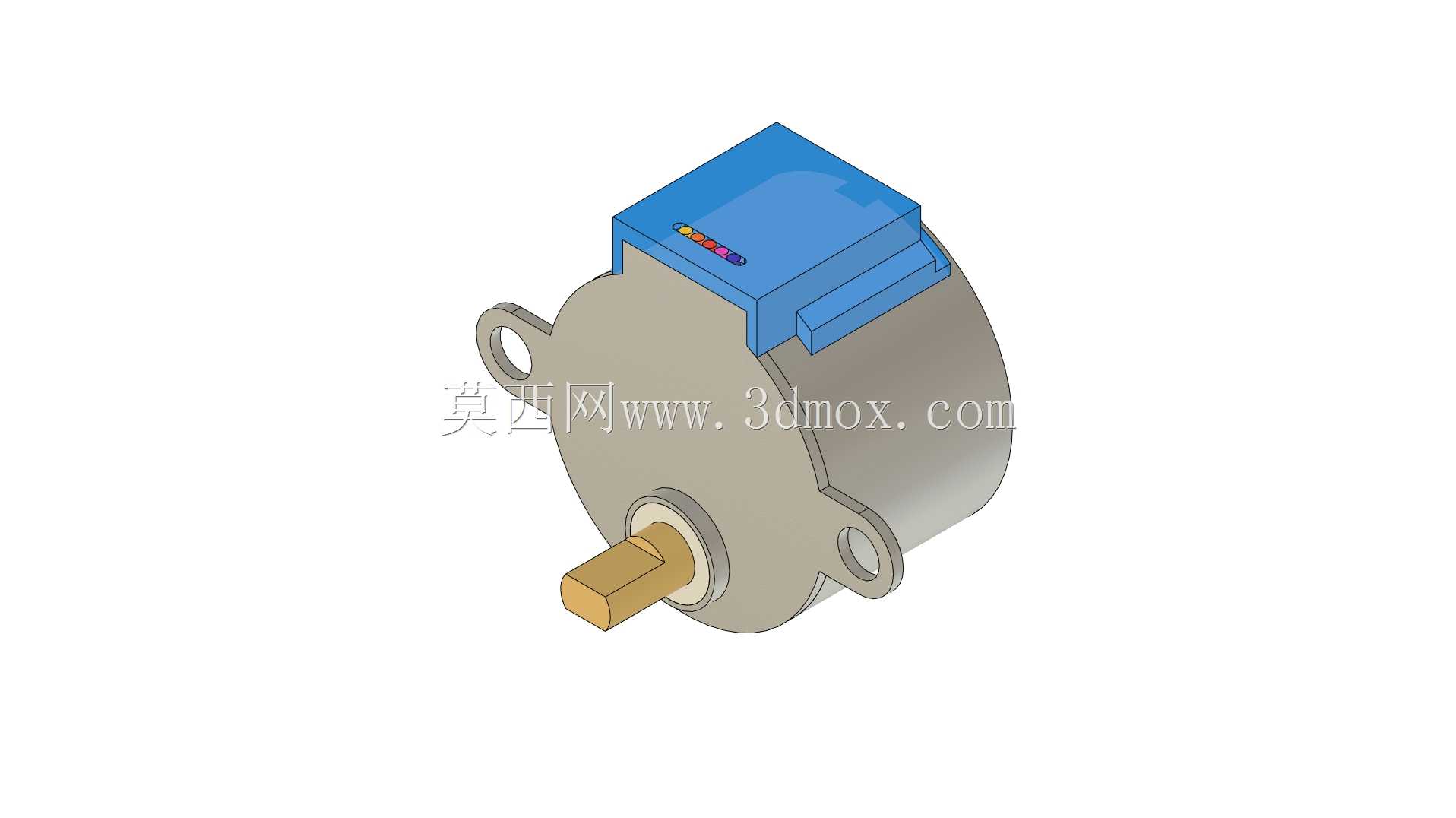

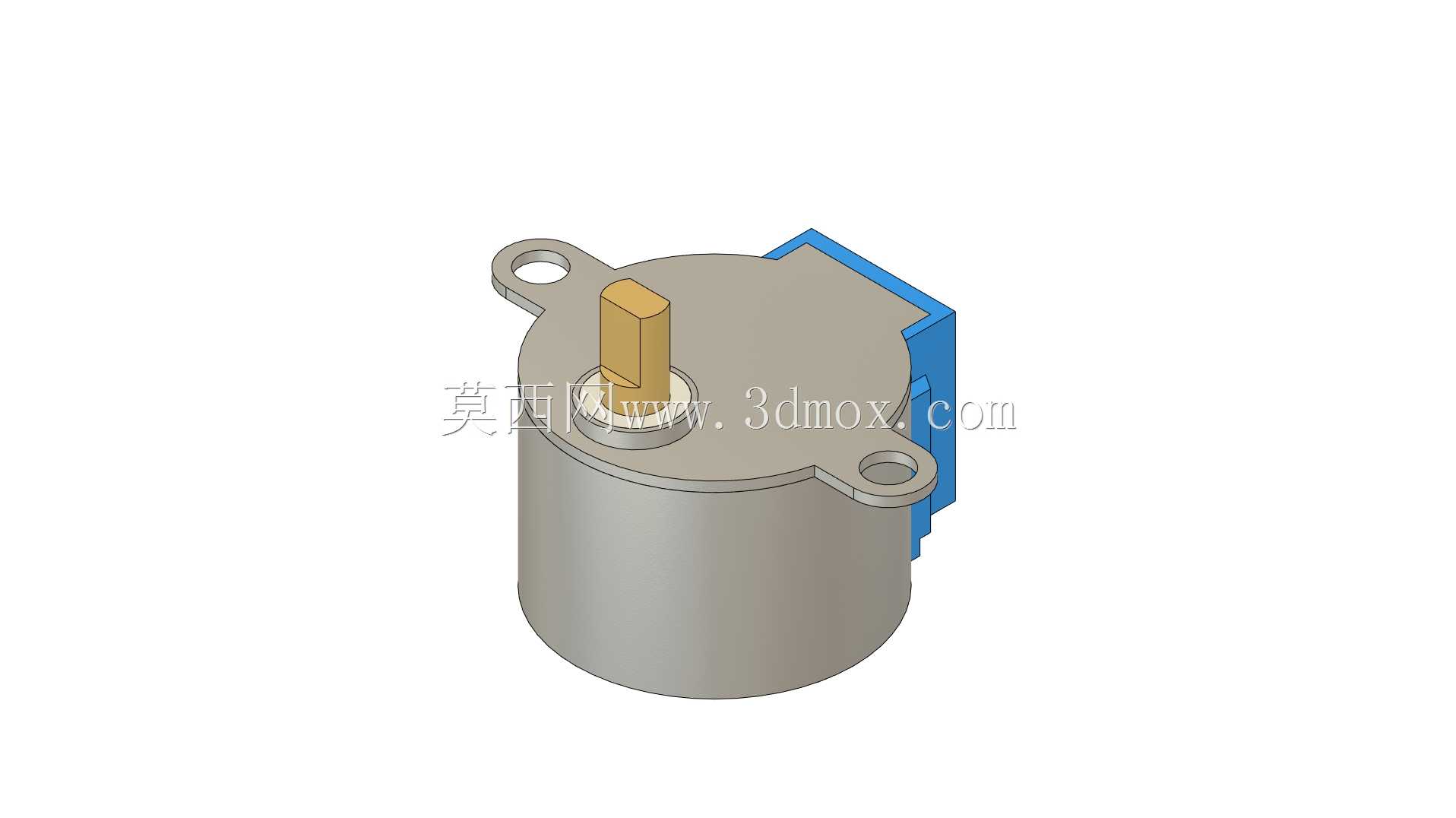

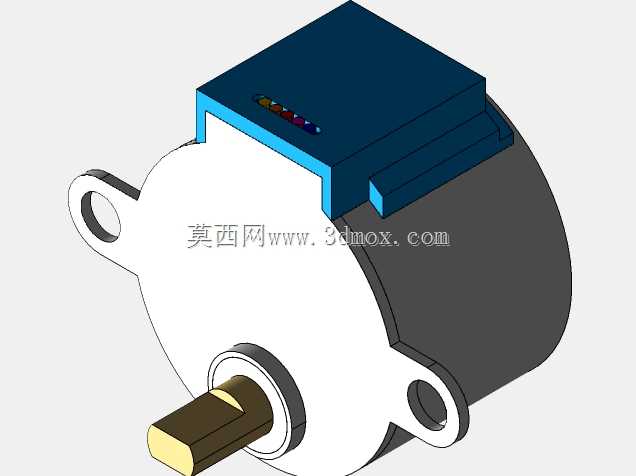

  从结构设计的角度看,这款电机的本体采用圆柱形金属外壳封装,顶部伸出的输出轴为扁位结构,能够直接和带D型孔的传动件配合,避免传动过程中出现打滑空转的问题。外壳上延伸出的两个带安装孔的固定耳,是整机安装的核心定位基准,两个安装孔的中心距、孔位直径都严格匹配常用的小型支架安装尺寸,安装时只需要用两颗M2或者M2.5的螺丝就可以完成固定,不需要额外设计复杂的抱紧结构。电机尾部的蓝色部分是线圈绕组与减速组的封装端,侧边引出的5根接线对应四相绕组与公共端,接线顺序直接和驱动板的输出端口一一对应,布线时可以顺着设备的走线槽排布,不会和周边的传动结构产生干涉。

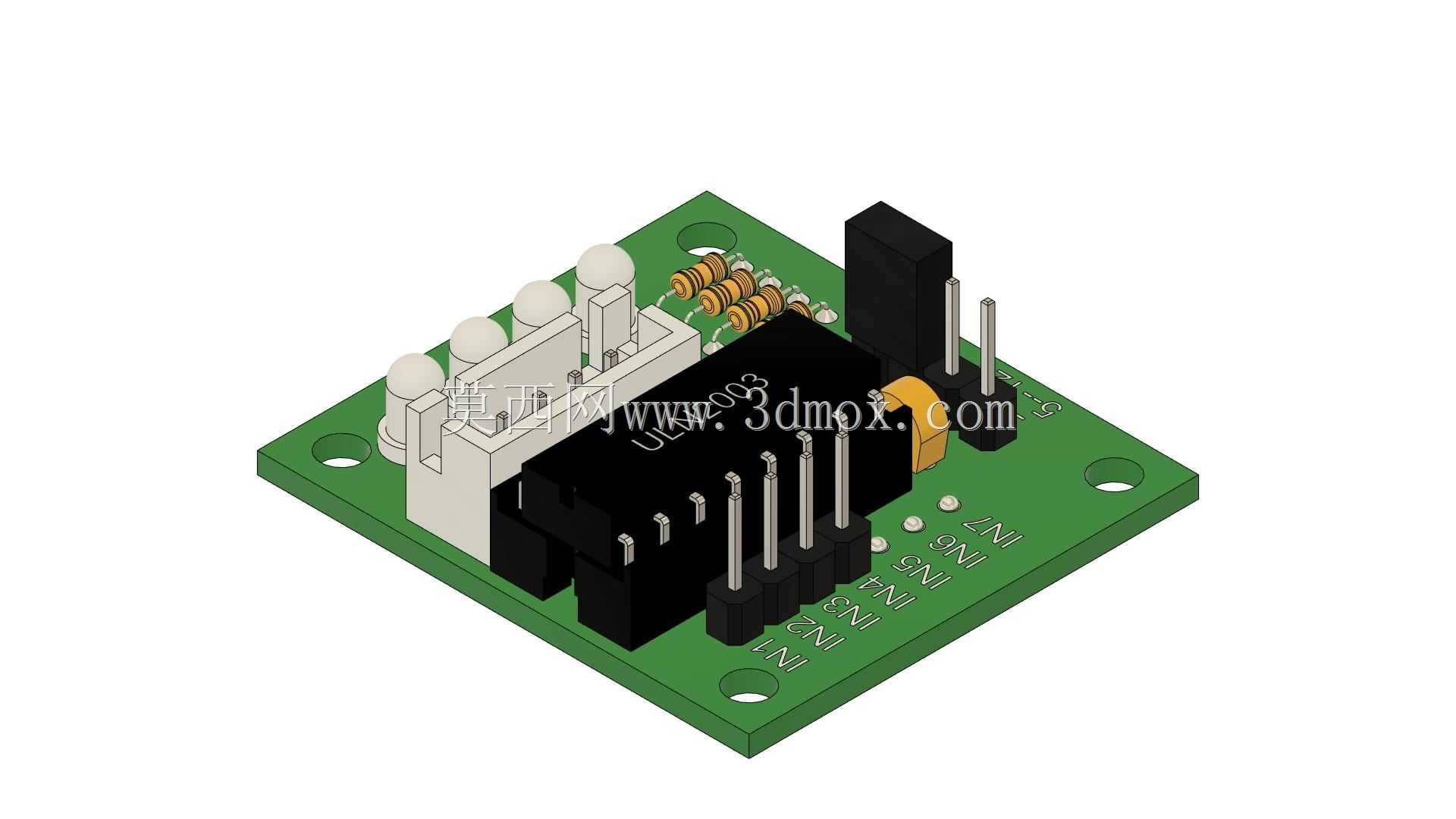

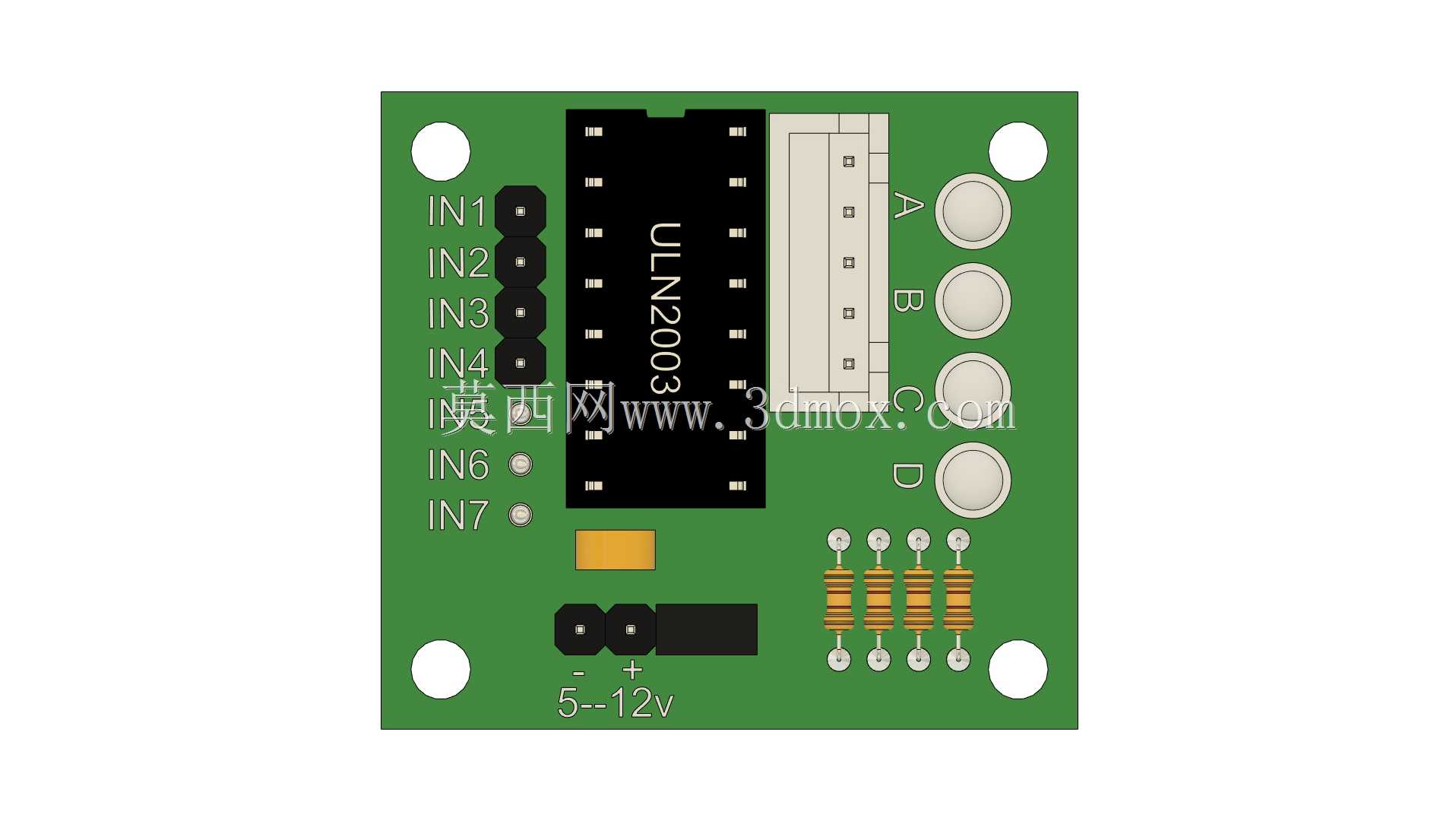

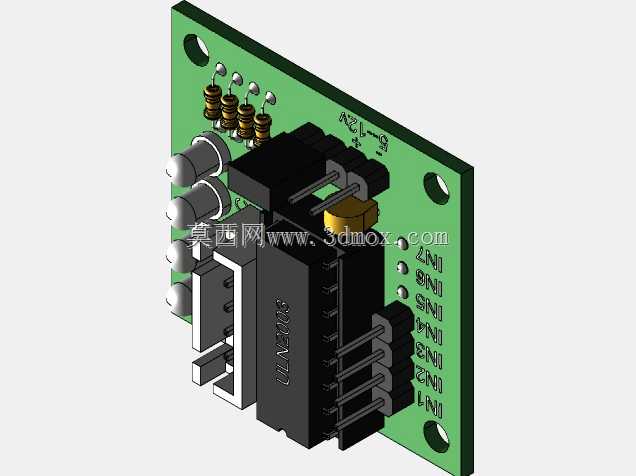

  配套的ULN2003驱动板采用直插式排针接口,板上集成了四个指示灯,能够直观显示四相绕组的通电状态,调试时不需要额外接示波器就可以判断脉冲输出是否正常。驱动板的安装孔位也做了标准化设计,可以直接固定在3D打印的支架或者PCB安装柱上,板上的输入接口兼容普通杜邦线连接,和单片机控制板的接线不需要额外做端子转接。在做整机结构布局的时候,需要注意驱动板和电机本体的间距,因为驱动板上的达林顿管在长时间工作时会有一定的发热,要和电机的线圈部分留出至少3mm的散热间隙,避免热量堆积导致器件性能下降。

  设计这类电机的配套安装结构时,首先要确认输出轴的轴向窜动间隙,28BYJ-48的输出轴在未加载时会有0.2-0.5mm的轴向窜量,所以在设计对接的传动件时,要给轴向留出足够的避让空间,不能把传动件完全顶死在电机轴根部,否则会增加减速齿轮的负载,长时间运行会加剧齿轮磨损。另外要注意电机的安装平面度,两个固定耳的基准面要和安装支架的平面完全贴合,如果安装面存在倾斜,会导致输出轴的同轴度偏差,带动负载运行时会出现抖动、丢步的问题,严重时甚至会卡住减速齿轮导致电机堵转烧坏。

  在实际的项目应用中,这类电机通常用在负载不超过100g·cm扭矩的场景,比如小型云台的水平旋转、自动窗帘的牵引驱动、智能门锁的锁舌伸缩机构,它的步进角在减速后可以达到0.087度左右,能够满足绝大多数开环定位的精度要求,不需要额外加装编码器做位置反馈,进一步压缩了整体方案的成本。做三维建模的时候,要准确还原电机本体的外径、输出轴的伸出长度、固定耳的厚度与孔位尺寸,还有驱动板的长宽尺寸、排针的高度与位置,这样在做整机装配的时候,才能提前排查干涉问题,比如电机安装后会不会和外壳内壁碰撞,驱动板的接线会不会被其他结构件压住,输出轴连接的传动件在全行程运动时会不会超出设备的内部边界。

  很多新手在做这类小型电机的结构设计时,容易忽略接线端的出线空间,电机的五根引线从尾部引出后需要有至少5mm的弯曲半径,如果结构件把出线位置压得太死,长时间运行后线材的绝缘层会被磨损,容易出现短路的问题。另外驱动板的输入侧要留出足够的插线空间,不能把驱动板紧贴着设备内壁安装,否则杜邦头没办法完全插入排针,会出现接触不良导致电机运行失步。在做装配公差配合的时候,电机安装孔的直径要比固定螺丝的直径大0.1-0.2mm,方便安装时调整电机的位置,补偿支架加工带来的位置误差,保证输出轴和传动件的同轴度。

  从传动特性来看,28BYJ-48的减速组采用的是多级塑料齿轮,运行时的噪音很小,适合用在对噪音有要求的家用小型设备上,但是塑料齿轮的承载能力有限,不能超过额定扭矩负载使用,否则容易出现打齿的问题。所以在设计配套传动结构的时候,要核算好负载的扭矩,必要的时候可以在输出端再加一级减速,不要让电机直接承受过大的冲击负载。驱动板的选型上,要注意ULN2003的耐压和电流参数,常规的驱动板可以承受每相500mA的电流,足够驱动这款电机的四相绕组,不需要额外加散热片,但是如果设备的工作环境温度超过40度,就需要在驱动板旁边预留散热通风的通道,避免芯片过热保护。

  整体来看,这套电机加驱动板的组合是小型自动化项目里性价比极高的执行方案,结构简单、安装方便、控制逻辑成熟,只要在结构设计时把控好安装基准、传动配合、走线空间这几个核心要点,就可以保证设备长期稳定运行,不会出现安装干涉、传动卡顿、接线损坏这类常见的结构问题。建模时把所有的安装边界、配合尺寸都做精准还原,能够大幅减少后期打样调试的次数,缩短整个项目的开发周期。
