ArduinoProMini开发板精细结构建模

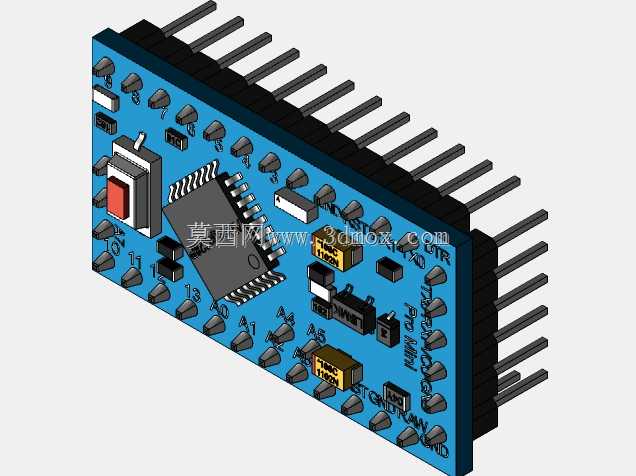

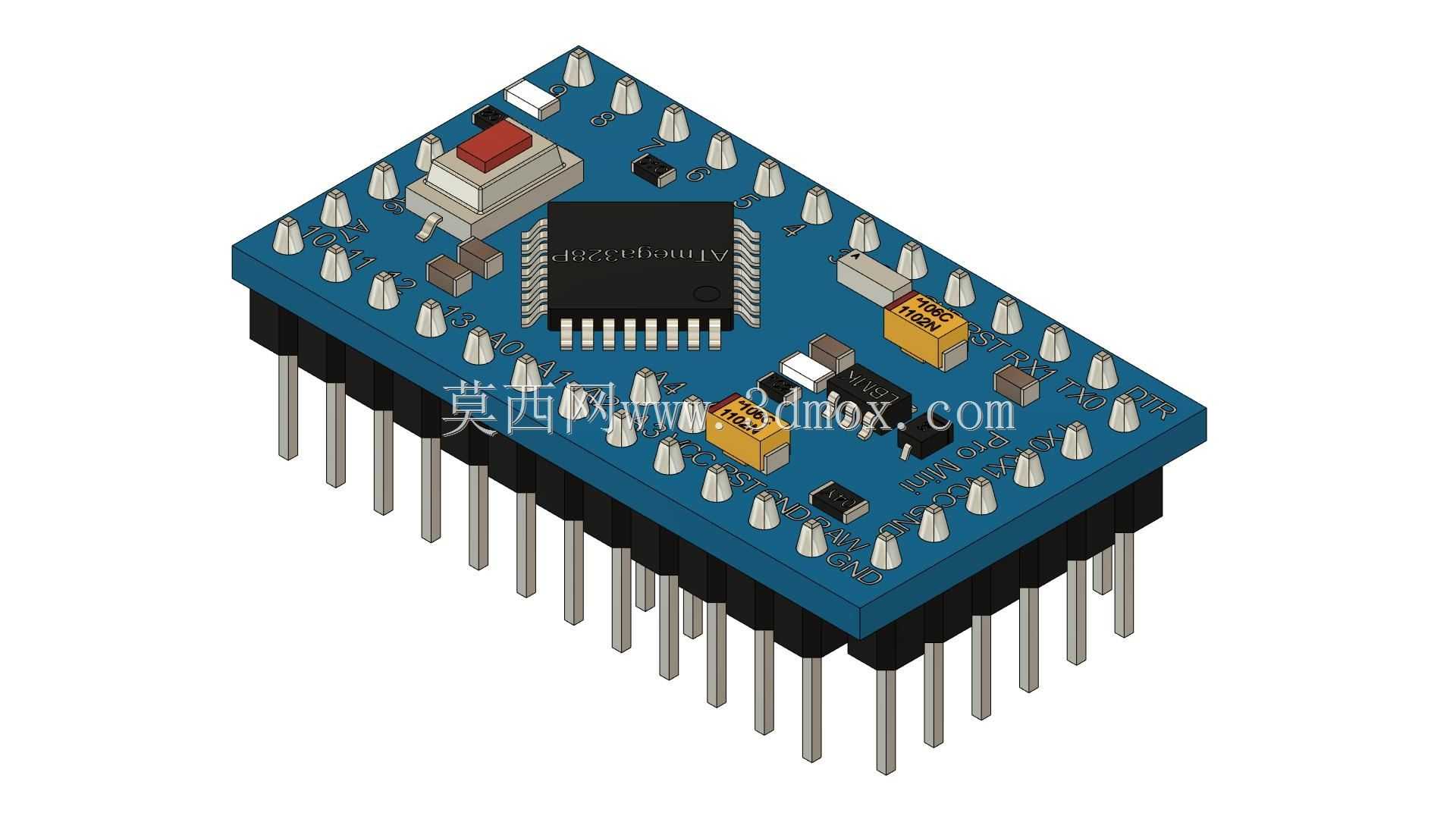

　　嵌入式控制项目在小型自动化设备、实验台架、传感器采集节点里大量使用精简型主控板，这块5V供电、16MHz主频的Arduino Pro Mini对应实物做全要素结构还原，建模时没有只画一块平板示意，而是把板上所有影响装配的元件高度、引脚伸出长度、周边干涉边界全部落实，拿到结构里做堆叠校核时可以直接判定外壳开槽、支撑柱位置是否合理。板身采用蓝色FR4基板的典型厚度，四周两排排针按照标准2.54mm间距排布，引脚从板底向下伸出的长度保留了实物插装后的尺寸，针体为金属圆柱形态，顶端焊盘位置在板面做出对应凸起，针脚排布覆盖板体长边两侧，总针位数量和实物一致，排布时特意核对了每一排针的坐标，避免出现间距错位导致对接底座时穿不进去的问题。

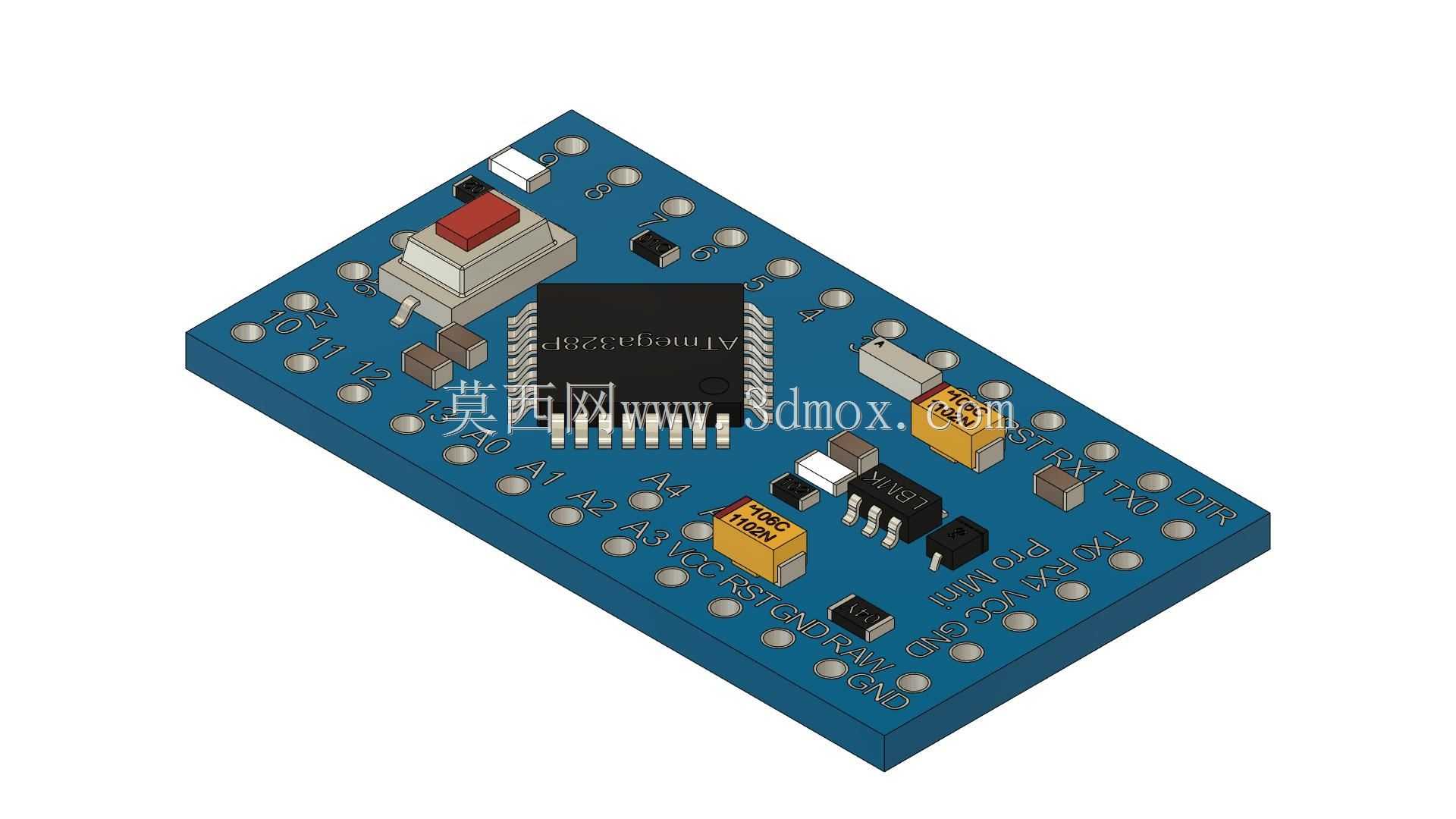

　　板面元件分层处理：中央主芯片采用SOP封装黑色塑封体，两侧细密引脚逐一做出贴装形态，周边复位按键为方形红色按钮配白色底座，高度高出板面较多，外壳设计时必须在对应位置预留按键操作空间；黄色方形电容、黑色贴片电阻、小型晶振、电源稳压芯片、miniUSB接口旁的阻容元件全部按照实物布局摆放，不同元件的高度差如实还原，没有统一拉成同一高度。板角预留的安装小孔位置和实物匹配，做固定时可以用铜柱从孔位穿过，孔边到相邻排针的间隙足够放入M2规格螺丝头，不会和针脚发生干涉。建模过程中先锁定基板外轮廓长宽，再以排针间距为基准定位所有元件坐标，贴片元件的焊盘在板面做出细微厚度，接插件的塑料本体、金属接触片分色区分，整板装配后总高度由最高的复位按键决定，

　　向下则由伸出的排针决定底部净空，将该模型放入小型手持检测设备、桌面机器人控制仓、机床改造的小型控制盒内时，可以直接检查板底针脚和下方电池、接线端子的间隙，板面高元件和上壳内壁的距离，不需要后期再反复实测板卡尺寸。这类精简开发板去掉了原生USB接口，依靠外接下载器通信，板上预留的焊盘位置也在模型中体现，结构设计时无需为标准USB公头预留插拨空间，能进一步压缩控制腔体内的占用体积，适合空间紧张的嵌入式装机场景。
