0.96寸OLED显示模块结构设计

　　该显示模组属于小型嵌入式人机交互部件，常用于控制柜面板、手持检测终端、小型实验装置、自动化设备状态提示以及教学开发平台中。模组采用0.96英寸显示区域，分辨率为128×64，能够显示字符、参数数值、简单图标、流程状态和黑白图形信息，适合在空间受限的设备内部承担本地可视化输出任务。与传统段码屏相比，这类点阵OLED器件不需要背光结构，通电后像素自发光，黑色区域不发光，画面对比度较高，在昏暗机柜或近距离观察场景下读数清晰；同时模组厚度较薄，适合嵌入前面板、操作手柄、传感器节点外壳等位置。

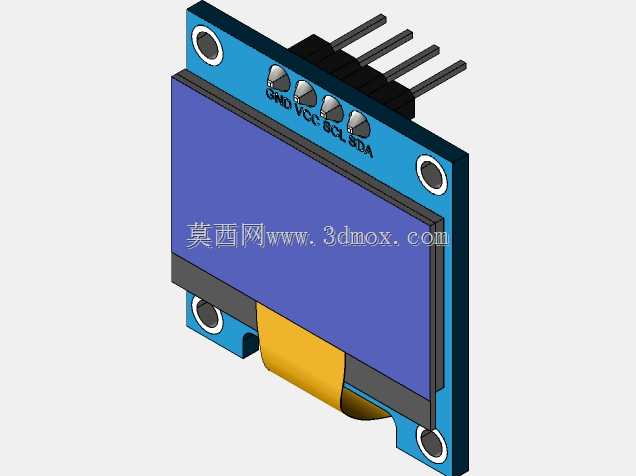

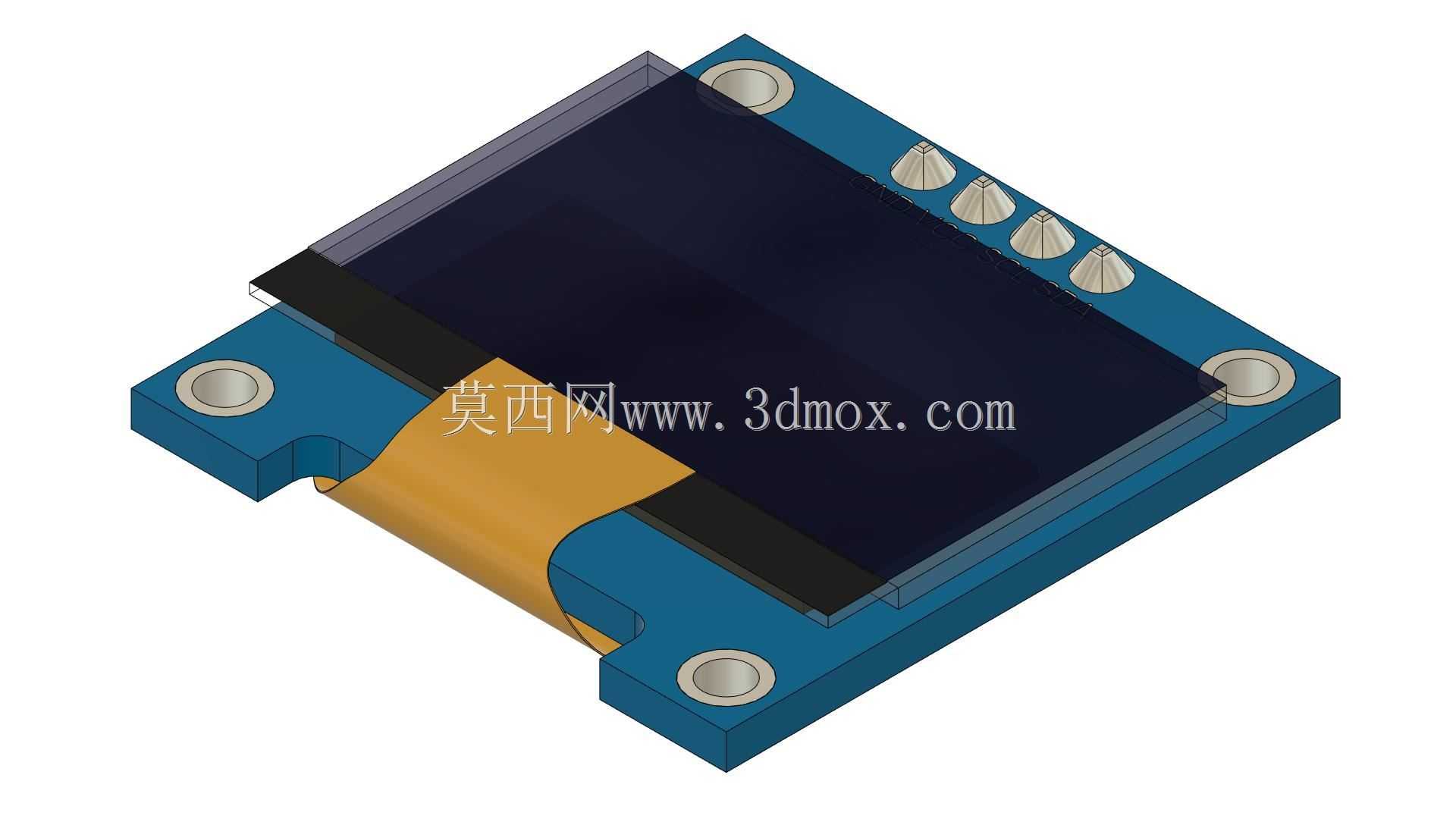

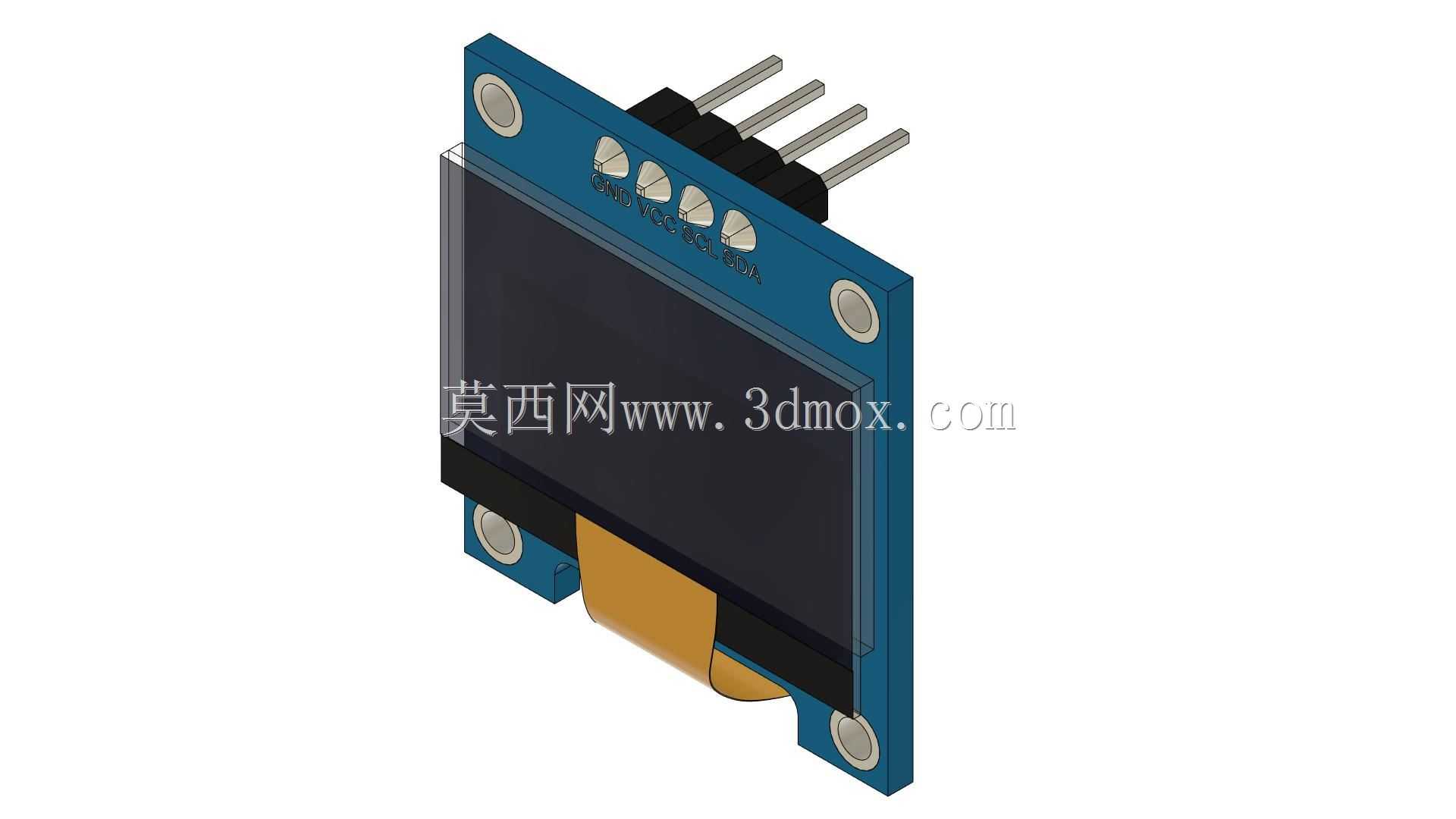

　　结构建模时需要重点处理PCB基板、显示玻璃、柔性连接排线、四角固定孔和顶部插针之间的装配关系。蓝色电路板承载驱动电路与连接引脚，显示面板位于板体正面，下方通过柔性带状区域实现电气连接，该部分在实际装配中存在弯折半径限制，外壳设计时不能强行压折，也不能让金属件接触排线裸露区域。板卡四角设置安装孔，可采用铜柱、螺钉或热熔柱固定，孔位周边需保留螺丝刀操作空间，避免与外壳筋位、电容电阻等高起元件发生干涉。

　　顶部四针插针沿板边排布，适配电源、地和两条通信信号线，常见接法为I2C总线。整机布局时，插针外侧要预留插拔和线束走线空间，若采用直插方式连接主控板，应核算堆叠高度；若通过杜邦线引出，则需考虑线材弯曲后对盖板装配的影响。显示窗口设计应与有效显示区域对齐，面板开孔不宜过大，否则会露出屏幕边缘或粘接区域；也不能压到玻璃有效面，防止受力产生黑斑或碎裂。前面板与屏幕之间可设置缓冲泡棉，既能够遮挡杂光，也可吸收装配公差。

　　从安装边界看，模组外形接近矩形，屏幕主体略高于PCB表面，背部元件高度较低，但下方柔性排线弯折后会占用一定深度空间。外壳内腔应分层避让：正面保留屏幕视窗和防尘透明片位置，背面预留驱动元件散热与检修空间，侧边留出插针及导线通道。由于OLED屏幕视角较宽、响应速度快，在设备启动提示、参数菜单、报警代码显示、传感器数据刷新等场景中具有较强实用性。三维设计阶段将PCB、屏幕、插针、固定孔和排线弯折形态完整表达，可直接用于面板开孔校核、装配干涉检查以及小设备外观方案验证。
