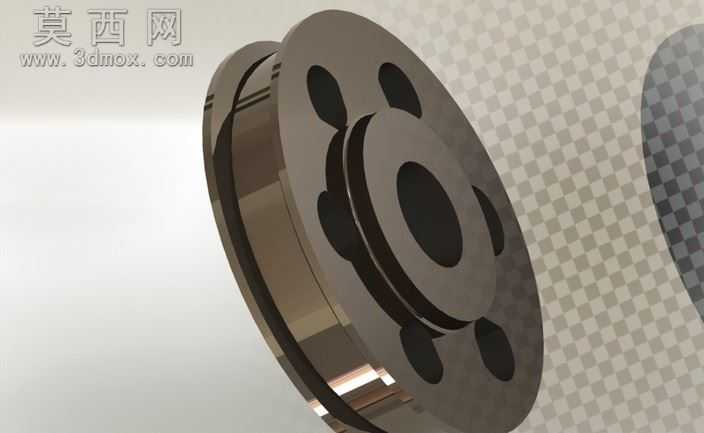

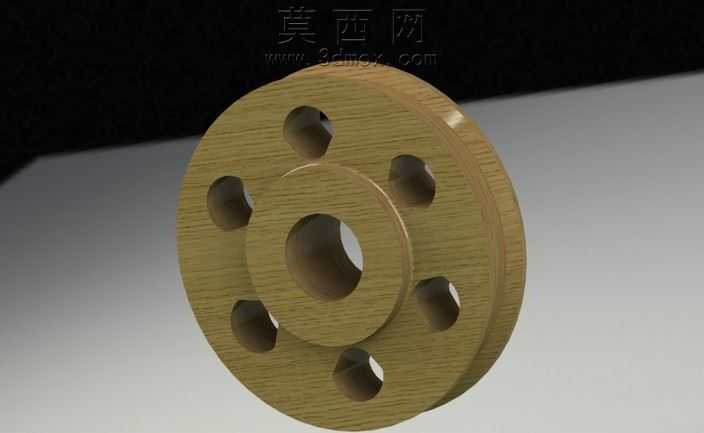

本作品为工业场景使用的金属滑轮三维建模成果,建模阶段依托主流三维设计软件完成全参数化结构搭建,首先从滑轮的核心功能需求出发,确定轮缘、轮辐、轮毂三大核心结构的尺寸比例:轮缘部分设计有适配缆绳的导向凹槽,凹槽的弧度、深度经过反复校核,能够匹配常规工业起重、传动场景使用的缆绳直径,避免作业过程中出现缆绳脱槽、过度磨损的问题;轮辐部分采用均匀分布的镂空孔设计,在保证整体结构强度、抗形变能力的前提下,有效降低滑轮自身重量,减少转动过程中的惯量损耗,提升传动效率;轮毂部分设计有标准规格的中心安装孔,孔位精度控制在工业装配要求的公差范围内,能够适配常规的传动轴安装需求,孔壁与轮辐之间设置有过渡加强结构,避免长期承重状态下出现应力集中导致的结构开裂。材质渲染阶段,为还原金属滑轮的真实工业质感,选用高强度合金钢材质预设,调整金属表面的粗糙度参数,既体现金属构件经过机加工后的细腻金属光泽,也还原了工业零件表面细微的加工纹理,没有过度追求镜面效果而脱离工业零件的真实使用状态,渲染时采用柔和的工业场景布光,通过多角度光影投射清晰展现滑轮的凹槽轮廓、轮辐镂空结构、轮毂安装位的细节特征,让观看者能够直观判断零件的结构形态与装配逻辑。设计过程中充分考虑滑轮的实际使用场景,所有结构转角处都设置了合理的工艺圆角,既符合机械加工的工艺要求,避免加工过程中出现应力集中的缺陷,也能减少滑轮使用过程中对缆绳的磨损,延长配套缆绳的使用寿命;整体模型的结构完全遵循机械设计规范,各部分的壁厚、加强筋位置都经过力学合理性校验,不存在结构冗余或者强度不足的设计缺陷,能够直接用于机械结构设计的装配验证、工业产品宣传展示、机械教学演示等多个场景,模型的各特征参数保留了可编辑性,使用者可以根据实际的使用需求调整滑轮的直径、凹槽尺寸、安装孔规格等参数,快速适配不同的设计场景。
- 全部评论(0)
- 模板大小 1.37 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,STEP/IGES,CATIA,STL,
- 软件分类 通用五金配件
