对开式滑动轴承水管支撑座结构设计

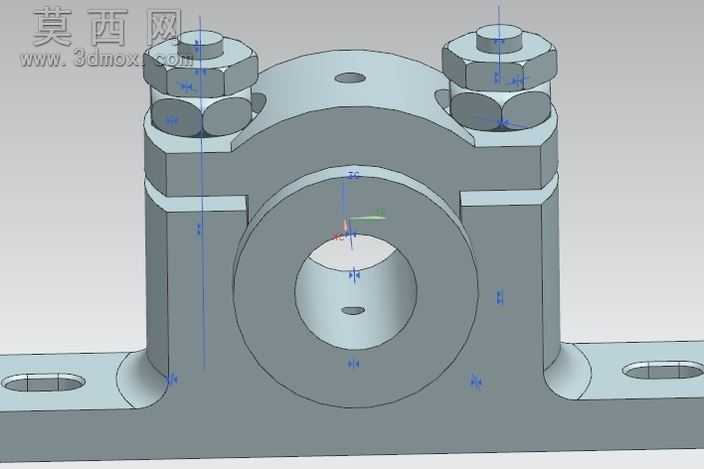

本模型采用NX三维软件完成全参数化建模，整体为对开式剖分结构的水管支撑轴承座，建模过程遵循机械设计的公差配合与装配逻辑，首先绘制底座安装板的二维草图，拉伸生成带两个长圆形安装孔的底板结构，长圆孔设计可适配安装位置的微调需求，避免孔位偏差导致的装配困难。随后构建下半部分轴承座基体，在基体中心位置拉伸切除出用于穿装水管的圆形通孔，孔壁预留与管件配合的公差间隙，同时在孔壁内侧加工出定位凹点，用于限制水管的轴向窜动，保证管路安装后的位置稳定性。上半部分轴承盖与下座体采用止口定位结构设计，建模时在上下结合面处绘制凹凸配合的止口轮廓，保证合盖后轴承孔的同轴度，避免上下孔错位导致的管件卡滞问题。两侧的紧固结构采用六角头螺栓配六角螺母的标准件连接形式，建模时调用标准件库内的对应规格紧固件，在上下座体的连接耳位置钻出螺栓过孔，孔位与螺栓杆部保留合理间隙，螺母与座体接触面添加平垫结构，分散紧固时的接触面压力，防止长期使用后接触面压溃变形。模型渲染阶段采用哑光灰铸铁材质赋予座体主体，还原铸造五金件的真实质感，螺栓螺母采用镀锌钢材质，表面添加轻微的金属反光效果，不同材质的区分可清晰展现各部件的装配层次。结构设计上，底座与竖直支撑部分添加圆弧过渡结构，避免直角处的应力集中，提升整体构件的结构强度，轴承孔外侧的环形凸台设计可增加孔壁的接触长度，提升对水管的支撑刚性，减少管路运行过程中的振动幅度。整体建模过程严格按照机械加工的工艺逻辑进行，所有特征均具备可加工性，无倒扣、薄壁等不合理结构，各部件之间的装配关系清晰，可直接导出工程图用于生产加工，也可用于管路系统的装配仿真验证，检查管路排布与周边构件的干涉情况。
