CA6140机床配套柔性输送衔接结构

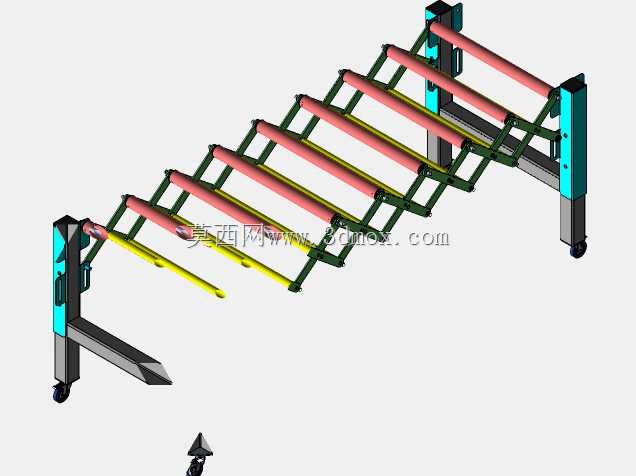

　　在机床加工产线的物料流转环节，柔性输送结构是衔接加工工位与上下料节点的核心部件，这套适配CA6140普通车床的柔性输送结构，主要用于加工工序间的工件短距离转运，可适配轴类、盘类等多种车床加工工件的传输需求，解决刚性输送线难以适配机床工位布局调整、工件传输位姿偏差的问题。从实际应用场景来看，这类柔性输送结构多布置在CA6140车床的出料端，承接加工完成的工件，将其平稳转运至下一工序的检测台、料仓或者下一台加工设备的上料位，也可反向布置为车床输送待加工毛坯，减少人工上下料的重复劳作，降低工件转运过程中的磕碰损伤概率。不同于刚性输送架的固定形态，这套柔性结构的设计思路围绕“位姿自适应”展开，整体采用分段铰接的承载框架，配合柔性支撑组件，

　　可在一定范围内调整输送路径的弯曲角度与倾斜坡度，适配车间内不同的设备排布间距，不需要对原有车床的安装地基做额外改造，安装边界可覆盖车床出料侧0.8米至2.2米的水平距离范围，垂直方向可适配0至300毫米的高度差调整，能匹配不同高度的接料料斗与后续输送设备的接口高度。结构功能上，承载面采用防滑耐磨的接触设计，可避免加工后带少量切削液的工件在输送过程中打滑偏移，侧方设置的可调挡边可根据加工工件的直径尺寸调整限位宽度，适配直径20毫米至180毫米范围内的盘类、轴类工件传输，输送过程中不会出现工件卡滞、掉落的问题。铰接部位采用耐磨衬套配合间隙配合的连接结构，既保证了路径调整的灵活性，又控制了铰接处的晃动量，保证工件传输的平稳性，

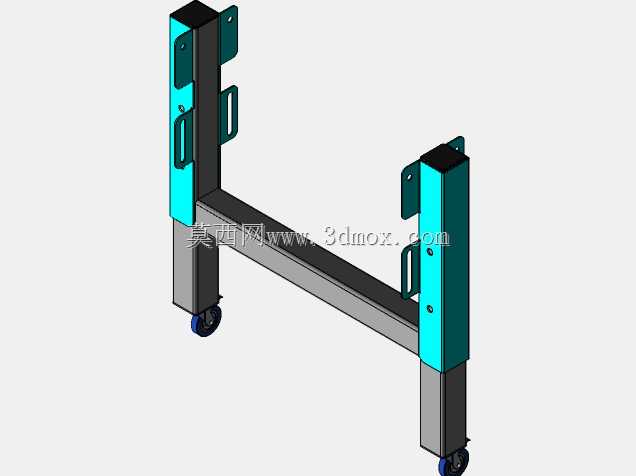

　　不会因为结构柔性过大导致工件传输位姿偏移，影响后续工序的自动上料定位精度。在结构建模过程中，各铰接点的转动行程做了限位设计，避免过度弯折导致输送面出现卡料的死角，支撑部位的可调脚座可适配车间地面不平整的安装场景，不需要额外加工安装垫板，整体结构的安装固定可直接利用车床周边的现有安装孔位，减少现场安装的打孔、焊接工作量。实际投产使用中，这类柔性输送结构可有效衔接单台车床的物料进出，也可多段拼接组成更长的柔性输送路径，适配多台机床组成的机加工单元的物料流转需求，相比刚性输送线，其调整灵活性更高，改造成本更低，非常适合多品种小批量加工场景下的产线快速调整需求，同时结构本身的易损件均采用标准化设计，后期维护更换成本低，不需要定制特殊配件。
