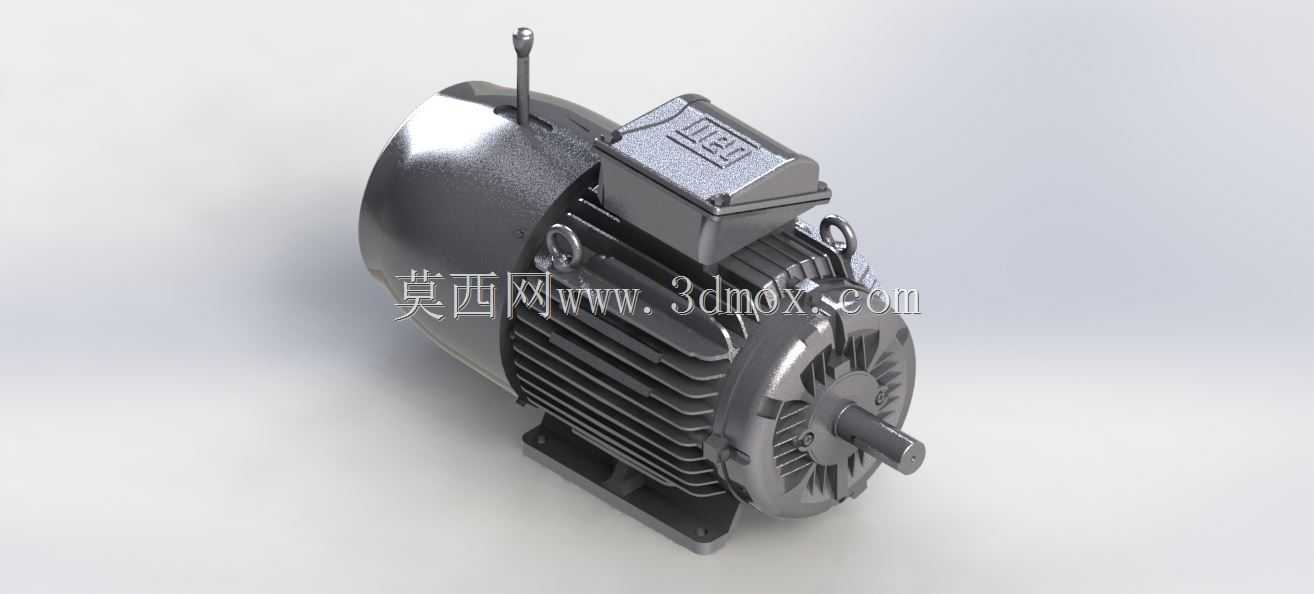

NemaW22制动电机纬纱架256T结构

　　这款制动电机适配纬纱架256T安装规格，核心应用场景集中在纺织机械的纬纱输送工位，同时也可覆盖需要快速启停、精准定位的轻工输送、小型自动化生产线等对制动响应有要求的传动场景。从实际用途来看，它在纬纱架系统中承担纱卷收放的动力输出角色，自带的制动结构可在设备停机、换卷、故障触发时快速锁止输出轴，避免纱线因惯性松脱、乱线，也能防止负载倒转引发的设备卡滞，相比普通异步电机，省去了外接制动组件的安装空间，适配紧凑的纬纱架安装位。

　　功能特性上，该电机采用全封闭风冷外壳，壳体表面的散热筋沿轴向均匀排布，可在纺织车间多飞花、多浮尘的环境下保证散热效率，避免纤维堆积堵塞散热通道；顶部的接线盒做了凸起密封结构，接线端子与壳体间有绝缘隔层，可适配车间常规的三相供电接入；输出轴端的端盖集成了制动摩擦副结构，断电时弹簧推动摩擦片压合实现制动，通电时电磁力吸合摩擦片解除制动，响应延迟控制在毫秒级，完全匹配纬纱架频繁启停的工况需求；机座侧面的吊环结构可满足整机吊装就位的需求，底部的安装脚做了加厚处理，预留的安装孔位完全匹配256T机座的标准安装尺寸，安装时无需额外打孔改制。

　　设计思路上，整体结构优先考虑纺织工况的耐受性，外壳采用铸铁材质，表面做了防锈喷塑处理，可抵御车间内的潮湿空气与少量化学助剂的腐蚀；散热筋的高度与间距经过匹配计算，在电机额定功率输出时，绕组温升可控制在绝缘等级允许范围内，即使长时间连续运行也不会出现过热降额；手动释放杆设置在机座顶部，当设备断电需要手动盘车调整纱线位置时，扳动释放杆即可解除制动，无需拆解任何部件，方便现场运维操作；输出轴的轴伸尺寸、键槽规格完全遵循Nema标准，可直接适配纬纱架的联轴器、传动轮等配套部件，减少现场适配的工作量。

　　安装边界方面，该电机的轴向总长、径向最大尺寸、安装脚的孔距、轴伸长度均严格遵循256T机座的标准规范，底部安装面的平面度控制在机械安装要求范围内，安装时只需保证对接的安装基座平面度达标，紧固螺栓按扭矩要求锁紧即可；接线盒的进线口方向可根据现场布线需求调整，适配不同方向的走线，避免线缆过度弯折；电机尾部的风罩做了防纤维缠绕设计，进风口的格栅间隙可阻挡飞花进入风叶腔，长期运行也不会出现风叶卡滞的问题。
