可调压紧式搭扣锁工业紧固结构

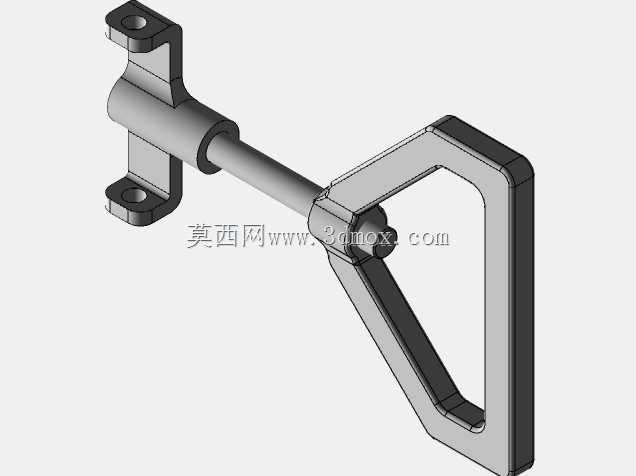

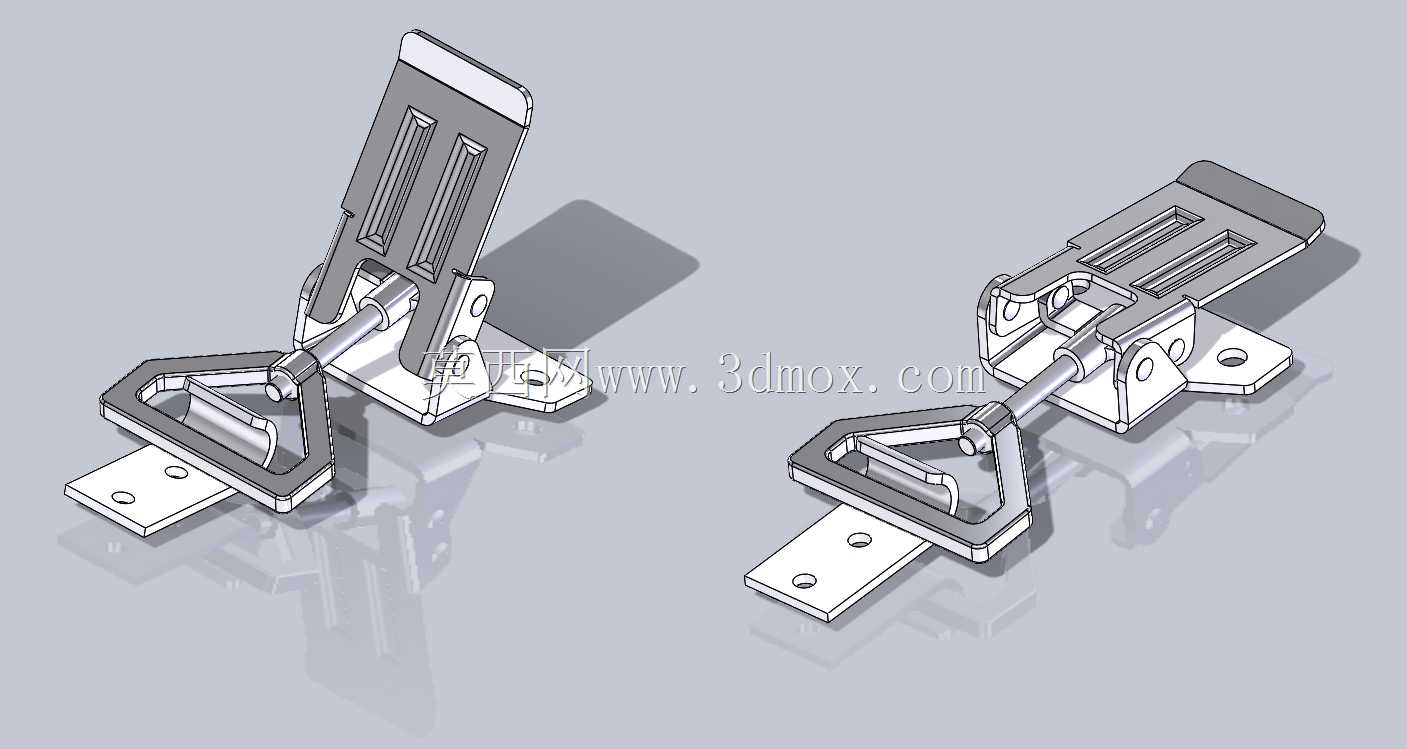

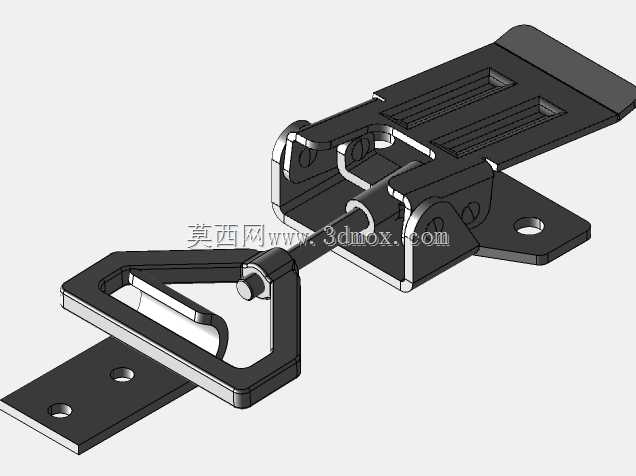

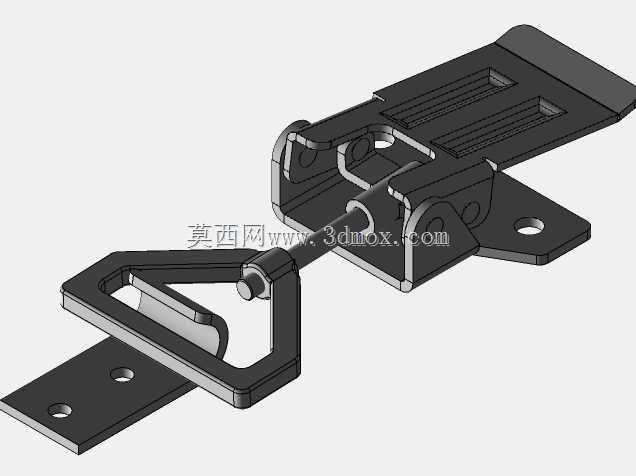

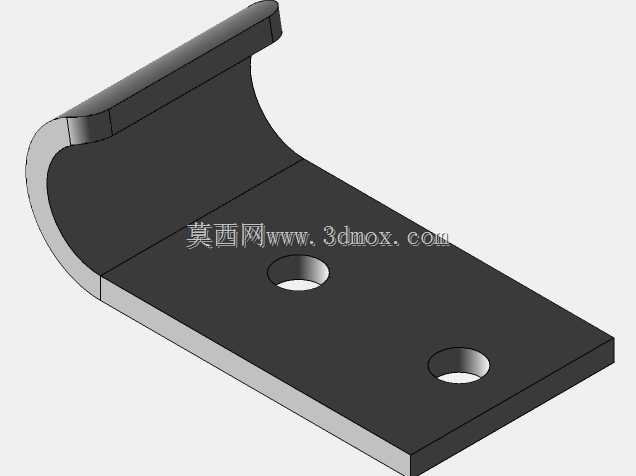

　　这类搭扣式门闩属于快开式压紧紧固件，日常在工业柜体、设备检修门、工装夹具、输送线护罩、特种车辆舱门场景中应用极广，核心作用是实现两个被连接件的快速锁紧与开启，无需借助额外工具即可完成操作，相比螺栓紧固的拆装效率提升数倍，适合需要频繁开合的连接部位。从结构设计来看，该搭扣采用杠杆压紧原理，通过扳动搭扣主体带动拉杆产生直线拉紧位移，配合底座上的挂钩结构实现锁紧，扳动到位后杠杆结构会越过死点位置形成自锁，不会因为设备运行产生的振动出现松脱，锁紧状态下可提供稳定的压紧力，保证被连接面贴合紧密，避免出现缝隙漏尘、漏液或者防护失效的问题。拉杆部分采用可调长度设计，通过螺纹结构可以根据被连接件的实际压紧量调整拉杆有效长度，适配不同厚度的门板、

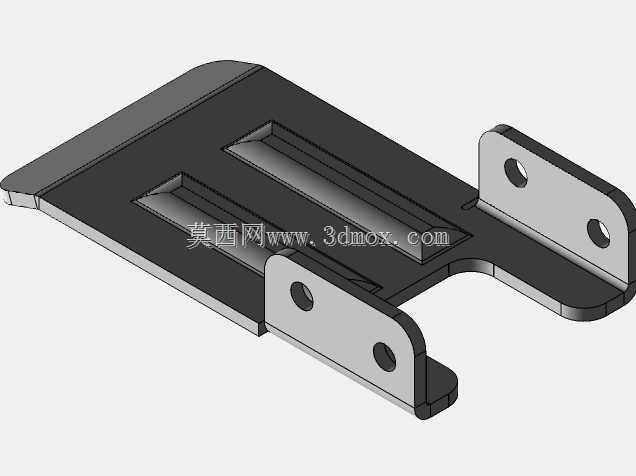

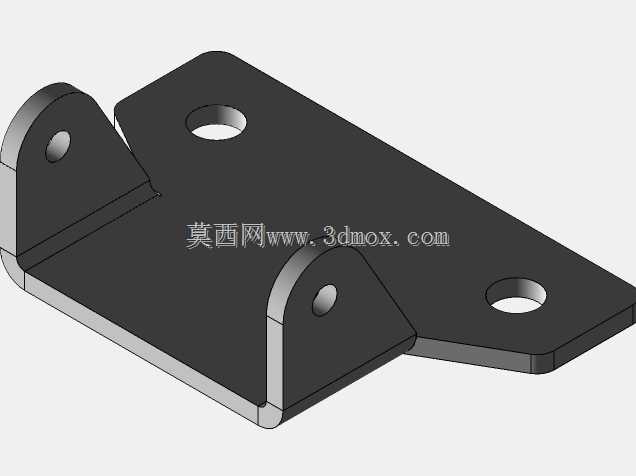

　　盖板安装需求，调整到位后可通过锁紧螺母固定位置，防止使用过程中拉杆长度发生偏移。安装端采用带安装孔的平板底座，两个底座分别固定在两个被连接部件上，安装孔为标准圆孔，适配常用的螺栓或者铆钉固定，安装时需要保证两个底座的对位精度，确保扳动搭扣时拉杆可以顺利卡入挂钩位置，不会出现卡滞或者偏载的情况。外形上整体采用冲压成型的金属结构，主体板材厚度根据承载等级匹配，边角做了圆弧过渡处理，避免安装和操作过程中划伤操作人员，搭扣的扳动部分做了加宽处理，增大操作时的接触面积，扳动过程更省力，不需要过大的操作力即可完成锁紧和开启动作。实际选型使用时，需要根据被连接件需要的压紧力、安装空间尺寸、使用环境的防腐要求选择对应材质和规格的产品，

　　在有腐蚀的环境中需要选用不锈钢材质的版本，普通室内设备场景可选用镀锌钢板材质降低成本，安装时要保证底座固定牢固，避免长期受力出现底座变形影响锁紧效果，日常维护时定期在铰接点涂抹润滑脂，减少铰接部位的磨损，延长整体使用寿命。这类结构的设计重点在于杠杆力臂的匹配，力臂过短会导致操作力过大，力臂过长则会导致整体结构尺寸偏大占用过多安装空间，同时拉杆的行程设计需要匹配压紧量需求，行程过大会导致锁紧后压紧力不足，行程过小则会出现扳动不到位无法锁紧的问题，铰接部位的间隙需要控制在合理范围，间隙过大会导致锁紧后出现旷量，影响连接的刚性。
