1寸至5寸管径角度管材切割器械结构

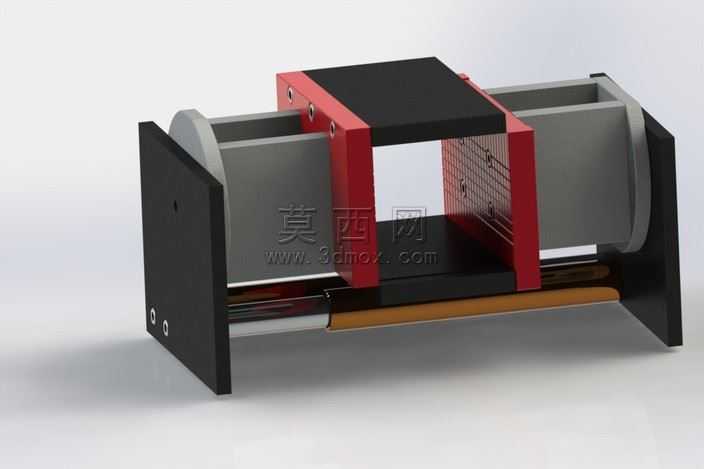

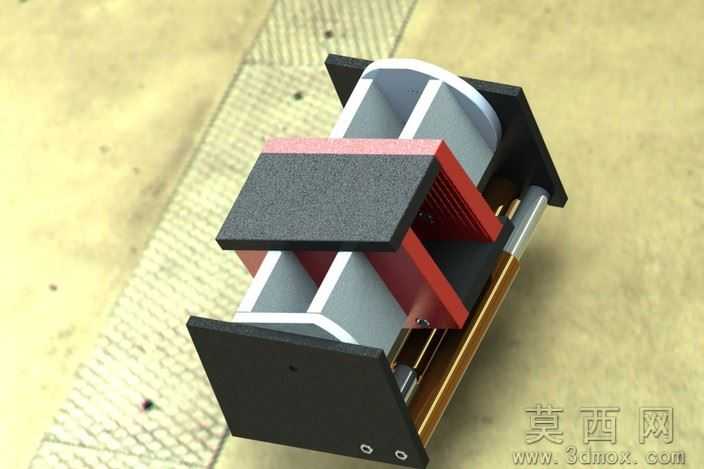

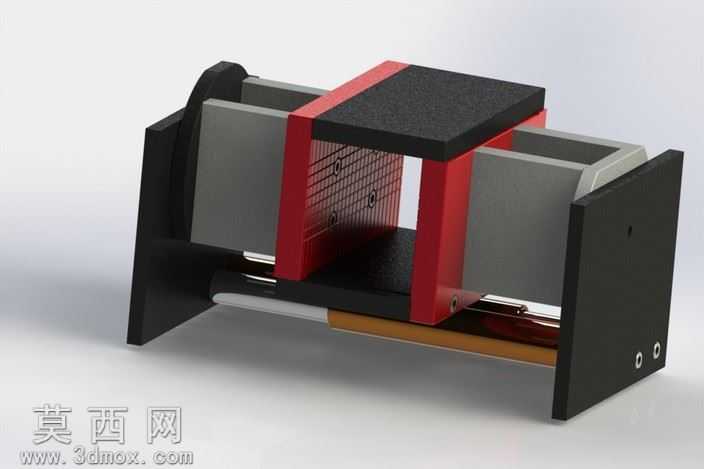

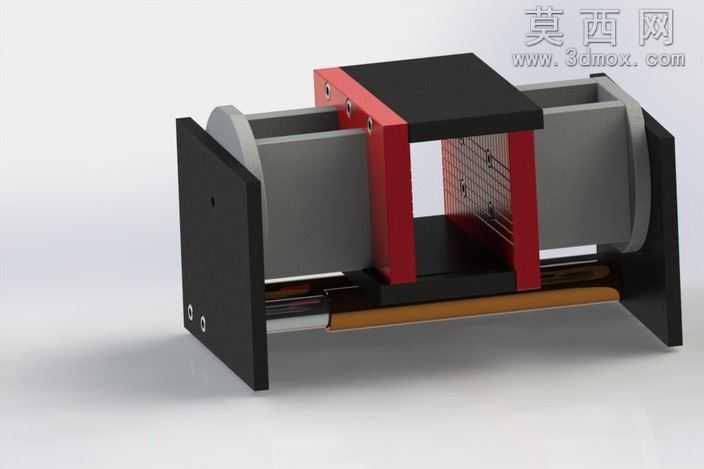

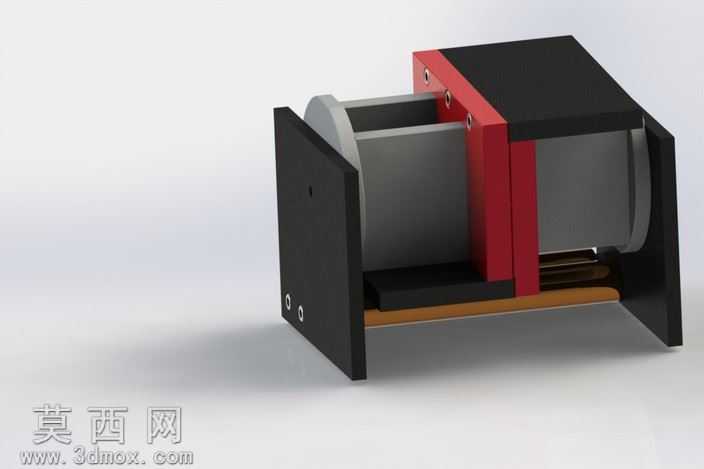

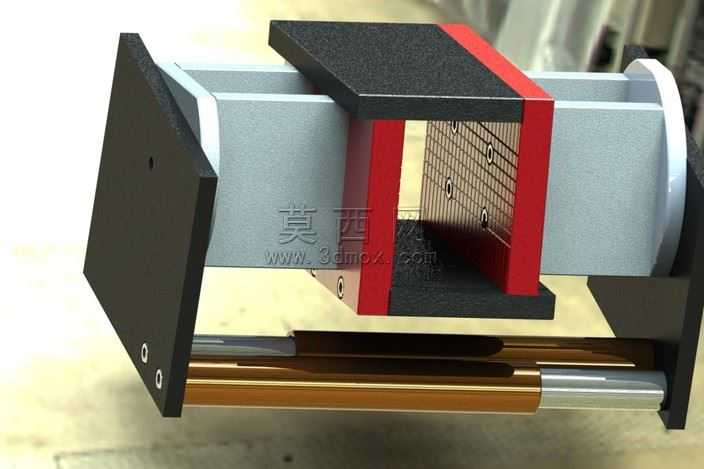

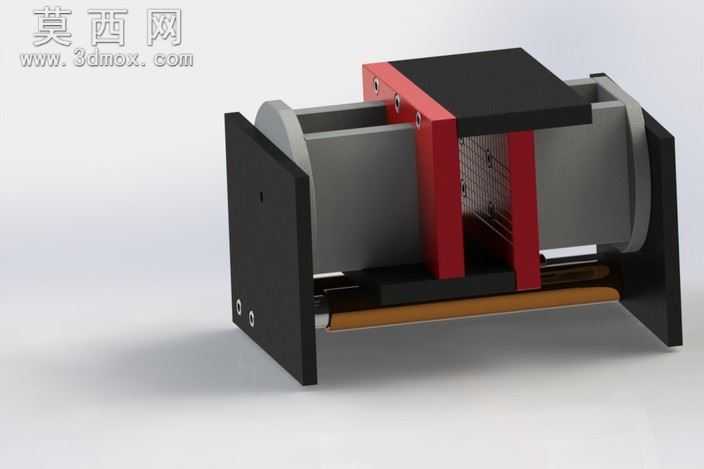

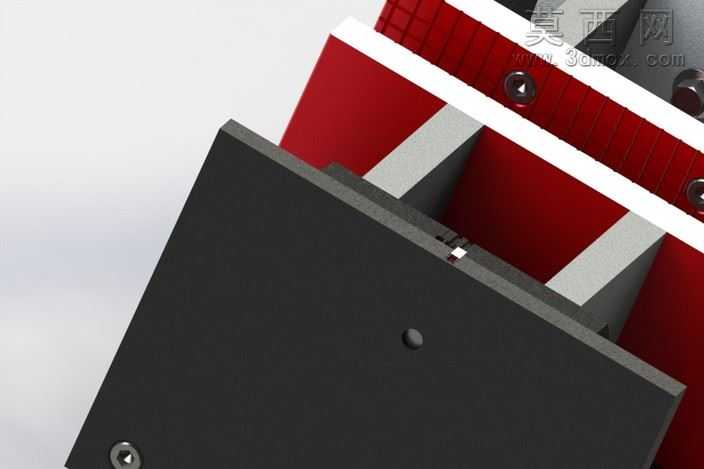

该三维模型为适配1寸至5寸管径的角度管材切割器械，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械加工装配公差要求，对每一个零部件的配合间隙、运动行程都做了精准的参数约束，确保模型可直接导出工程图用于实际生产参考。渲染阶段采用工业产品常用的哑光金属、磨砂工程塑料、红色防锈漆面三类核心材质，对切割执行模块的金属刃具部分做了拉丝金属质感处理，对两侧夹持定位的黑色挡板赋予磨砂硬质工程塑料材质，对中部的液压驱动组件外壳赋予高饱和度红色防锈漆材质，地面背景采用带磨损痕迹的金属防滑板纹理，通过三点布光方案突出器械的结构层次感，避免阴影遮挡核心装配关系。结构设计上，该器械采用对称式双侧夹持定位结构，中部设置可调节角度的切割执行工位，集成液压驱动的压缩进给机构，能够在管材装夹完成后，通过液压推杆驱动切割组件沿预设角度轨迹完成进给，既可以保证管材切口的角度精度，也能通过双侧夹持避免管材切割过程中出现移位变形。设计思路围绕管材现场切割的实际需求展开，摒弃传统切割设备需要反复测量划线、调整装夹角度的繁琐流程，将角度定位、管材夹持、切割进给三个核心功能集成在同一台设备上，夹持机构可根据1寸到5寸的不同管径自适应调整夹持行程，角度调节模块支持0到90度范围内的常用切割角度预设，液压压缩进给机构能够提供稳定的进给力，避免手动进给导致的切口歪斜、崩边等问题，整体结构紧凑，传动路径清晰，所有运动部件都做了防干涉校验，在建模过程中对每一处运动副都添加了极限位置约束，模拟实际工作状态下的全行程运动，验证结构的合理性，同时对易磨损的切割组件、夹持垫块都做了可快速拆卸的结构设计，方便后期使用过程中的维护更换。
